GEBRUIKSAANWIJZING BHE 2444 IK METABO

nl Oorspronkelijke gebruiksaanwijzing 13

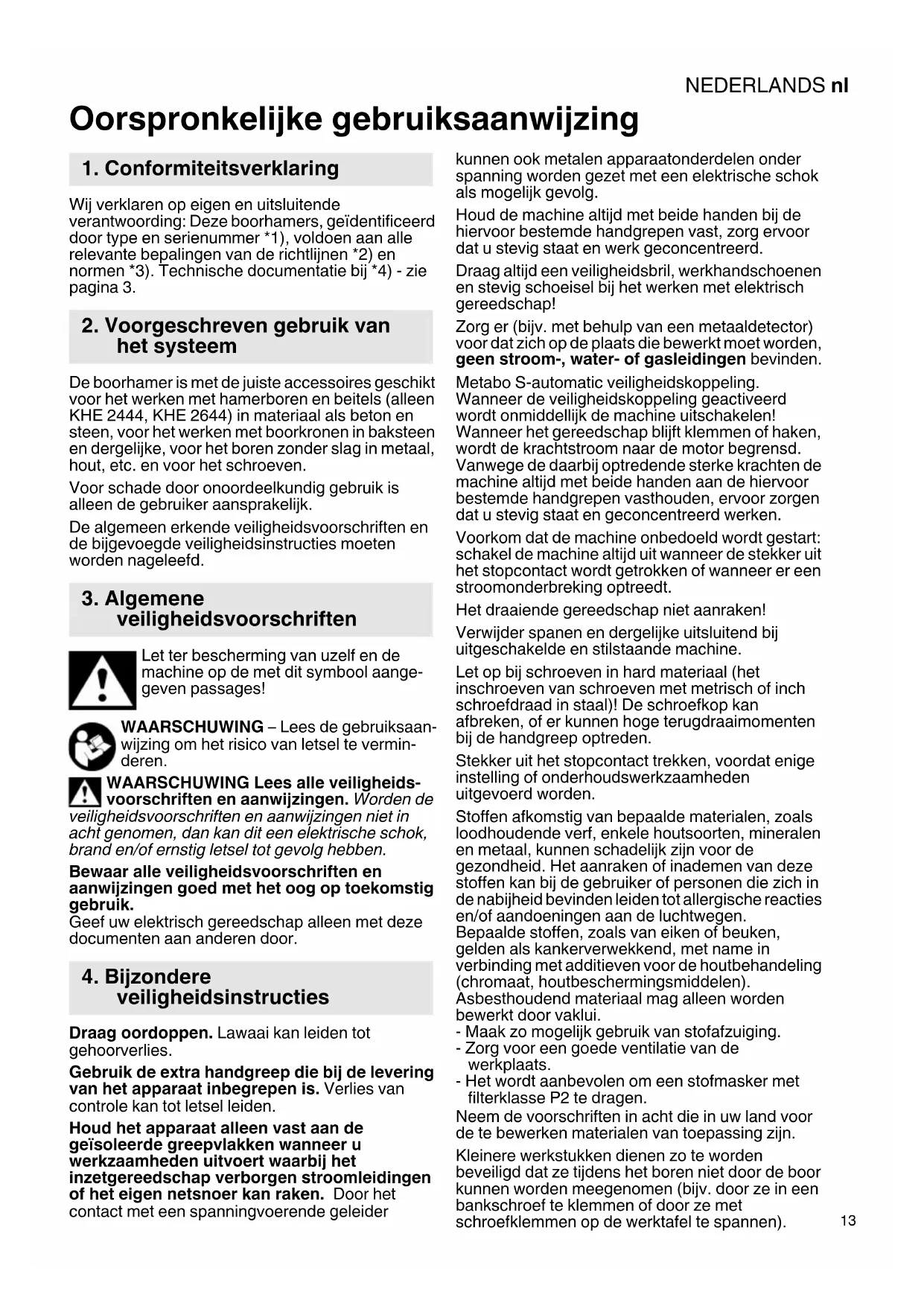

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording: Deze boorhamers, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Voorgeschreven gebruik van het systeem

De boorhamer is met de juiste accessoires geschikt voor het werken met hamerboren en beitels (alleen KHE 2444, KHE 2644) in materiaal als beton en steen, voor het werken met boorkronen in baksteen en dergelijke, voor het boren zonder slag in metaal, hout, etc. en voor het schroeven.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbool aangegeven passages!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te vermin-deren.

WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Bijzondere veiligheidsinstructies

Draag oordoppen. Lawaai kan leiden tot gehoorverlies.

Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Door het contact met een spanningvoerende geleider

kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg.

Houd de machine altijd met beide handen bij de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Draag altijd een veiligheidsbril, werkhandschoenen en stevig schoeisel bij het werken met elektrisch gereedschap!

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

Metabo S-automatic veiligheidskoppeling.

Wanneer de veiligheidskoppeling geactiveerd wordt onmiddellijk de machine uitschakelen!

Wanneer het gereedschap blijft klemmen of haken, wordt de krachtstroom naar de motor begrensd.

Vanwege de daarbij optredende sterke krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

Voorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt.

Het draaiende gereedschap niet aanraken!

Verwijder spanen en dergelijke uitsluitend bij uitgeschakelde en stilstaande machine.

Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrisch of inch schroefdraad in staal)! De schroefkop kan afbreken, of er kunnen hoge terugdraaimomenten bij de handgreep optreden.

Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen).

Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

- Maak zo mogelijk gebruik van stofafzuiging.

- Zorg voor een goede ventilatie van de werkplaats.

- Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

Kleinere werkstukken dienen zo te worden beveiligd dat ze tijdens het boren niet door de boor kunnen worden meegenomen (bijv. door ze in een bankschroef te klemmen of door ze met schroefklemmen op de werktafel te spannen).

5. Overzicht

Zie pagina 2.

1 Handgreep
2 Werktuigvergrendeling
3 Boordiepteaanslag
4 Draairichtingschakelaar
5 Vergrendelknop voor continu-inschakeling
6 Drukschakelaar
7 Blokkering
8 Draaiknop

6. Ingebruikneming

Controleer of de op het typeplaatje aangegeven spanning met de netspanning overeenkomt, alvorens de machine in gebruik te nemen.

6.1 Montage van de handgreep

Om veiligheidsredenen altijd de meegeleverde extra handgreep gebruiken. Open de klemring door de handgreep (1) linksom te draaien. Handgreep op spanhals van de machine schuiven. Breng de boordiepteaanslag (3) aan. Handgreep al naargelang toepassing in de gewenste hoek krachtig vastdraaien.

7. Gebruik

7.1 Instelling van de boordiepte-aanslag

Draai de handgreep (1) los. Stel de boordiepteaanslag (3) in op de gewenste boordiepte en draai de handgreep weer vast.

7.2 Draairichting instellen

Draairichtingschakelaar (4) alleen gebruiken wanneer de motor stilstaat.

Zie pagina 2:

R = Rechtsloop ingesteld

L = Linksloop ingesteld

7.3 Selecteren van de stand

Kies het gewenste soort werk door aan de schakelknop (8) te draaien. Druk de blokkering (7) in voor het draaien.

Boren

Hamerboren

Beitelen

(Alleen KHE 2444, KHE 2644)

In de stand Beitelen wordt de beitel zo vastgezet dat hij niet kan draaien.

Om de beitel voor de betreffende toepassing te positioneren de schakelknop (8) tussen en brengen.

Is een beitel in de machine aangebracht, de machine uitsluitend in de stand Beitelen gebruiken.

Een machine met ingespannen beitel niet als hefboom gebruiken.

7.4 Wisseling van gereedschap hamerboorhouder

Gereedschapsschacht voor het inzetten reinigen en met speciaal vet invetten

(Bestelnr. 6.31800)! Alleen SDS-Plus gereedschap gebruiken!

Gereedschap insteken:

- Aan het gereedschap draaien en insteken tot het inklikt. Het gereedschap wordt automatisch vergrendeld.

Gereedschap uitnemen:

Zie pagina 2, afb. A.

Gereedschapvergrendeling (2) in de pijlrichting naar achteren trekken (a) en het gereedschap verwijderen (b).

7.5 In-/uitschakelen, toerental veranderen

Inschakelen, toerental: drukschakelaar (6) indrukken.

Het toerental kan met de drukschakelaar worden veranderd.

Om de machine uit te schakelen de drukschakelaar loslaten.

Continu-inschakeling: Bij ingedrukte drukschakelaar (6) de vergrendelknop (5) indrukken en de drukschakelaar loslaten. Om de machine uit te schakelen de drukschakelaar (6) opnieuw indrukken en weer loslaten.

Bij continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt

getrokken. Daarom de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

8. Onderhoud

Reinig af en toe de ventilatieopeningen van de machine.

9. Storing verhelpen

Als de schakelaardrukker (6) zich niet laat indrukken, controleer dan of de schakelaar voor het omkeren van de draairichting (4) helemaal in stand R of L staat.

10. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van controle kan tot letsel leiden.

Compleet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus.

11. Reparatie

Reparaties aan elektrische gereedschappen mogen uit-sluitend door een erkende vakman worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u downloaden via www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Toelichting bij de gegevens van bladzijde 3.

Wijzigingen en technische verbeteringen voorbehouden.

P_1 =Nominaal opgenomen vermogen P_2 =Afgegeven vermogen n_1 =Toerental onbelast n_2 =Toerental belast ø max =maximale boordiameter s max =maximaal aantal slagen W =Energie per slag m =Gewicht D =Spanhalsdiameter Meetgegevens volgens de norm EN 60745

Machine van beveiligingsklasse II

\~ Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling mogelijk van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in

aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

$$ \begin{array}{l} a _ {h, H D} = \text { trillingsemissiewaarde } \ \text {(hamerboren in beton)} \end{array} $$

$$ \begin{array}{c} a _ {h, \text { Cheq }} = \text { trillingsemissiewaarde } \ (\text { beitelen }) \end{array} $$

$$ K _ {n, H D / C h e q} = \text { onzekerheid (trilling) } $$

Karakteristiek A-gekwalificeerd geluidsniveau:

$$ L _ {p A} = \text { geluidsdrukniveau } $$

$$ L _ {W A} = \text { geluidsvermogensniveau } $$

$$ K _ {p A}, K _ {W A} = \text { onzekerheid } $$

Draag gehoorbescherming!
