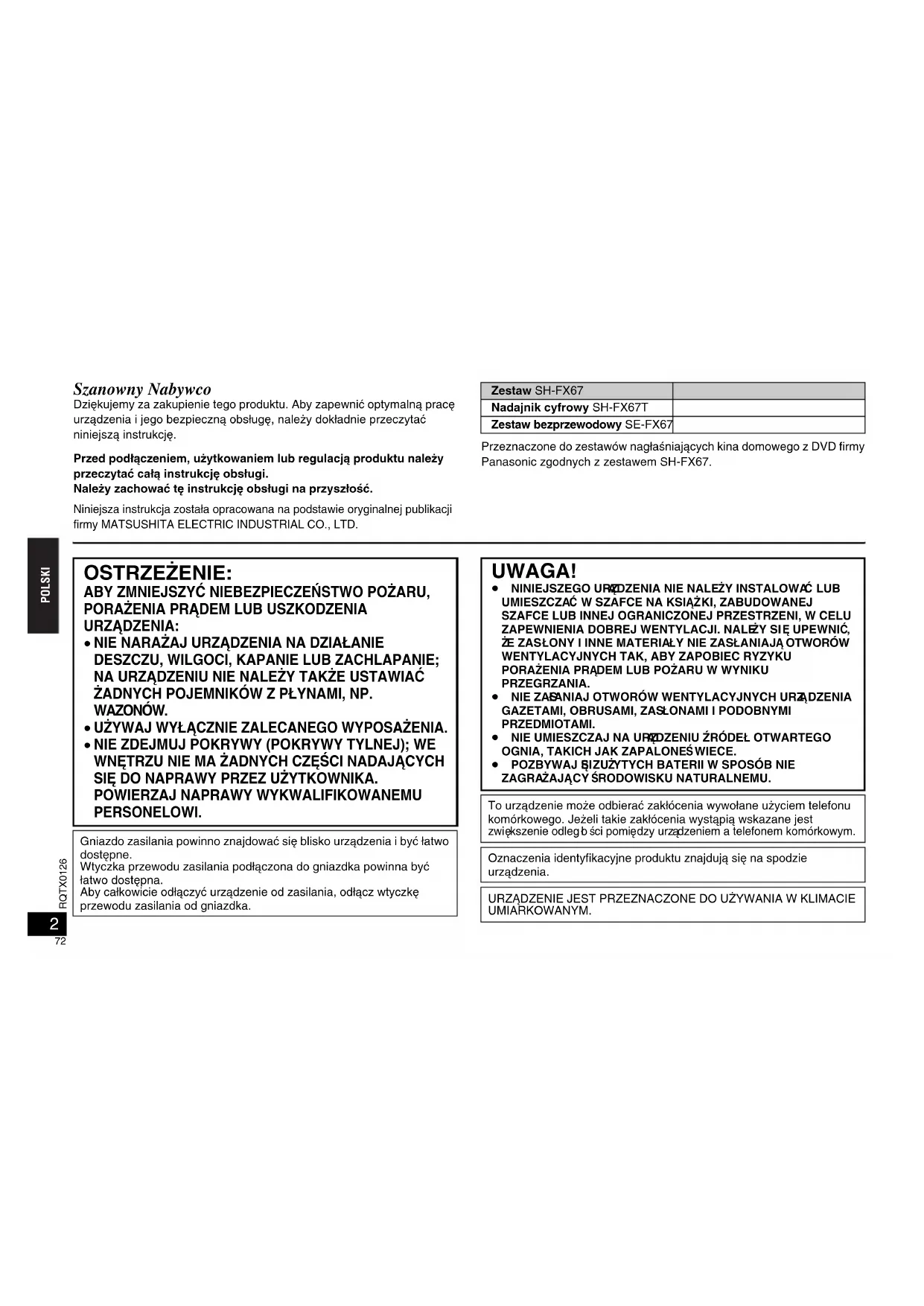

SH-FX67_RQTX0126_SP.fm Page 11 Friday, November 30, 2007 1:46 AM2 RQTX0126 POLSKI Szanowny Nabywco Dziękujemy za zakupienie tego produktu. Aby zapewnić optymalną pracę urządzenia i jego bezpieczną obsługę, należy dokładnie przeczytać niniejszą instrukcję. Przed podłączeniem, użytkowaniem lub regulacją produktu należy przeczytać całą instrukcję obsługi. Należy zachować tę instrukcję obsługi na przyszłość. Niniejsza instrukcja została opracowana na podstawie oryginalnej publikacji firmy MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD. Przeznaczone do zestawów nagłaśniających kina domowego z DVD firmy Panasonic zgodnych z zestawem SH-FX67. Zestaw SH-FX67 Nadajnik cyfrowy SH-FX67T Zestaw bezprzewodowy SE-FX67 OSTRZEŻENIE: ABY ZMNIEJSZYĆ NIEBEZPIECZEŃSTWO POŻARU,

WNĘTRZU NIE MA ŻADNYCH CZĘŚCI NADAJĄCYCH SIĘ DO NAPRAWY PRZEZ UŻYTKOWNIKA.

POWIERZAJ NAPRAWY WYKWALIFIKOWANEMU

PERSONELOWI. Gniazdo zasilania powinno znajdować się blisko urządzenia i być łatwo dostępne. Wtyczka przewodu zasilania podłączona do gniazdka powinna być łatwo dostępna. Aby całkowicie odłączyć urządzenie od zasilania, odłącz wtyczkę przewodu zasilania od gniazdka. UWAGA! ≥ NINIEJSZEGO URZ

RODOWISKU NATURALNEMU. To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią wskazane jest zwi

dzeniem a telefonem komórkowym. Oznaczenia identyfikacyjne produktu znajdują się na spodzie urządzenia. URZĄDZENIE JEST PRZEZNACZONE DO UŻYWANIA W KLIMACIE UMIARKOWANYM.

• SH-FX67_RQTX0126_PL.fm Page 2 Friday, November 30, 2007 1:54 AM3 RQTX0126 POLSKI Wstęp Akcesoria p. 3
• Zasady bezpieczeństwa p. 5
• Eksploatacja Instalacja p. 6
• Połączenia p. 7
• Zestawianie łącza bezprzewodowego p. 9
• Korzystanie z tylnych głośników surround p. 10
• Informacje dodatkowe Przewodnik rozwiązywania problemów p. 11
• Konserwacja p. 11
• Dane techniczne Sprawdź załączone akcesoria. p. 11

Deklaracja zgodnoøci Firma Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) oøwiadcza, ëe niniejsze urzàdzenie speìnia najwaëniejsze wymagania i pozostaìe zalecenia Dyrektywy 1999/5/EC. Osoby zainteresowane mogà pobraã kopiè oryginaìu deklaracji wydanej dla produktw R&TTE z naszego serwera pod adresem: http://www.doc.panasonic.de Kontakt w krajach UE: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F. R. Germany Produkt jest przystosowany do eksploatacji w nastèpujàcych krajach: AT (Austria), BE (Belgia), BG (Buìgaria), CH (Szwajcaria), CZ (Republika Czeska), DE (Niemcy), DK (Dania), EE (Estonia), ES (Hiszpania), FI (Finlandia), FR (Francja), GR (Grecja), HU (Wègry), IT (Wìochy), LT (Litwa), LV (Ìotwa), NL (Holandia), NO (Norwegia), PL (Polska), PT (Portugalia), RO (Rumunia), SE (Szwecja), SI (Sìowenia), SK (Sìowacja), GB (Wielka Brytania), IS (Islandia), IE (Irlandia) Akcesoria ∏ 2 Przewód zasilaniaTylko do opisywanego urządzenia. Nie używać go do zasilania innych urządzeń. Nie należy również używać innych przewodów do zasilania opisywanego urządzenia. ∏ 2Kable głośnikowe

SH-FX67_RQTX0126_PL.fm Page 3 Friday, November 30, 2007 1:54 AM4 RQTX0126 POLSKI Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy biznesowi w krajach Unii Europejskiej W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji. Pozbywanie się odpadów w krajach poza Unią Europejską Taki symbol jest ważny tylko w Unii Europejskej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

SH-FX67_RQTX0126_PL.fm Page 4 Friday, November 30, 2007 1:54 AM5 RQTX0126 POLSKI Zasady bezpieczeństwa Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania. Takie warunki mogą doprowadzić do uszkodzenia obudowy i innych podzespołów, a tym samym skrócić okres eksploatacji urządzenia. Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów. Nie wolno stosować źródeł zasilania o wysokim napięciu. Można w ten sposób doprowadzić do przeciążenia urządzenia i spowodować pożar. Nie wolno stosować zasilania prądem stałym. Przed podłączeniem urządzenia do zasilania na statku lub w innych miejscach, gdzie występuje zasilanie prądem stałym, należy sprawdzić dokładnie parametry źródła zasilania. Należy sprawdzić, czy przewód zasilający jest dobrze podłączony i czy nie jest uszkodzony. Złe podłączenie lub uszkodzenie przewodu może być przyczyną pożaru lub porażenia prądem elektrycznym. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. Przy odłączaniu przewodu należy chwycić mocno za wtyczkę. Chwytanie za przewód grozi porażeniem prądem. Nie wolno dotykać wtyczki mokrymi rękoma. Grozi to porażeniem prądem. Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Należy uważać, aby do środka urządzenia nie dostały się substancje płynne. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Jeżeli do tego dojdzie, należy natychmiast odłączyć urządzenie od zasilania i skontaktować się ze sprzedawcą. Nie wolno rozpylać na powierzchnię urządzenia lub do jego wnętrza środków owadobójczych. Zawierają one bowiem palne gazy, które mogą zapalić się, jeżeli środek dostanie się do wnętrza urządzenia. Użytkownik nie powinien podejmować prób samodzielnej naprawy urządzenia. Jeżeli dźwięk nie jest odtwarzany, wskaźniki nie są podświetlone, pojawi się dym lub wystąpi problem, który nie został omówiony w niniejszej instrukcji, należy odłączyć przewód zasilający i skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. W przypadku napraw, demontażu lub przeróbek wykonywanych przez osoby niewykwalifikowane, może dojść do porażenia prądem elektrycznym lub uszkodzenia urządzenia. Okres eksploatacji urządzenia można wydłużyć odłączając je od zasilania, jeżeli nie będzie używane przez dłuższy czas. Ustawienie urządzenia Napięcie Ochrona przewodu zasilającego Obce przedmioty i substancje Naprawa

SH-FX67_RQTX0126_PL.fm Page 5 Friday, November 30, 2007 1:54 AM6 RQTX0126POLSKI Instalacja Przygotowanie≥ Przed przystąpieniem do podłączania należy wyłączyć wszystkie urządzenia i zapoznać się z odpowiednimi instrukcjami obsługi≥ Przewód zasilający można podłączyć dopiero po wykonaniu wszystkich innych połączeń.

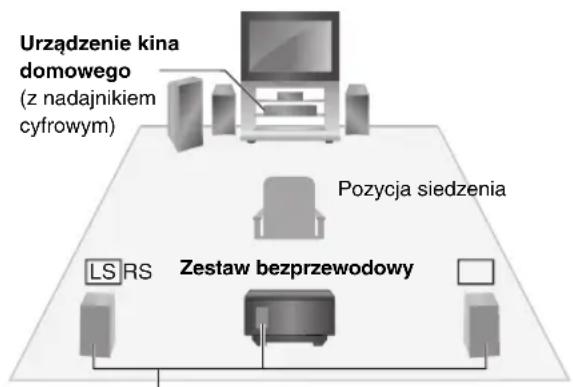

Schemat konfiguracji zestawu bezprzewodowego np.: konfiguracja 5.1-kanałowa[Kompatybilny model: np. SC-BT100, SC-PT860, SC-PT560] LS: Głośnik surround (lewy), RS: Głośnik surround (prawy) ≥ Ustawić z boku lub nieznacznie za miejscem siedzenia.[Uwaga]≥ Nie używać zestawu bezprzewodowego i nadajnika cyfrowego umieszczonych w szafce metalowej lub regale na książki.≥ Do urządzenia kina domowego nie wolno podłączać dodatkowych głośników surround.≥ Zestaw bezprzewodowy należy umieścić w odległości maksymalnej około 10 m od urządzenia kina domowego.np.: konfiguracja 7.1-kanałowa (Korzystanie z dwóch urządzeń systemu bezprzewodowego)[Kompatybilny model: np. SC-BT100]Takie ustawienie oferuje możliwość odtwarzania w konfiguracji 7.1-kanałowej. Twoj e urządzenie kina domowego musi mie

możliwość odtwarzania d

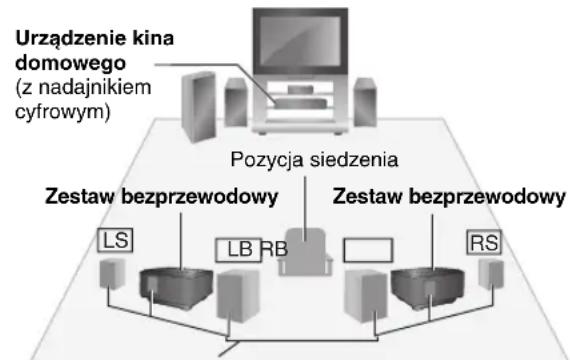

ku w konfiguracji 7.1-Ka nał owej. LS: głośnik surround (lewy), RS: głośnik surround (prawy) ≥ Ustawić z boku miejsca siedzenia. LB: tylny głośnik surround (lewy), RB: tylny głośnik surround (prawy) ≥ Ustawić za miejscem siedzenia, około 1 metra powyżej poziomu ucha. LS RS Urządzenie kina domowego (z nadajnikiem cyfrowym)Zestaw bezprzewodowyPozycja siedzenia Kable głośników surround (jest częścią zestawu) Głośniki surround nie są częścią zestawu. LB RB

Kable głośników surround (jest częścią zestawu) Głośniki surround, oraz głośniki tylne surround nie są częścią zestawu. Urządzenie kina domowego (z nadajnikiem cyfrowym)Zestaw bezprzewodowyPozycja siedzeniaZestaw bezprzewodowy

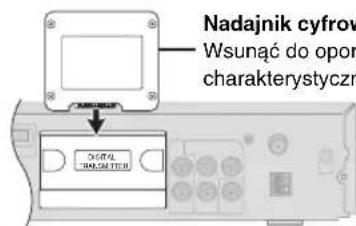

SH-FX67_RQTX0126_PL.fm Page 6 Friday, November 30, 2007 1:54 AM7 RQTX0126 POLSKI ∫ Nadajnik cyfrowyInformacje można również znaleźć w instrukcji obsługi urządzenia kina domowego.(Ciąg dalszy na następnej stronie)Zestaw bezprzewodowy automatycznie wyszuka wolny kanał, jeżeli którekolwiek z wymienionych urządzeń zakłócają łączność. W takim przypadku wskaźnik łącza bezprzewodowego („ [W1] “ lub wskaźnik) na urządzeniu kina domowego miga, a dźwięk dochodzący z głośników surround jest przerywany.Jest to normalne zachowanie produktu, który stara się zapewnić najlepsze parametry urządzenia kina domowego.Jeżeli zakłócenia nie zanikają, można spróbować przesunąć pozostałe urządzenia w inne miejsce poza zasięgiem zestawu bezprzewodowego, albo przesunąć zestaw bezprzewodowy bliżej urządzenia kina domowego. Sieć bezprzewodowa LAN: ok. 2 m Telefon bezprzewodowy lub inne urządzenia elektroniczne:ok. 2 mZestaw bezprzewodowyW celu uniknięcia zakłóceń należy zachować poniższe odległości pomiędzy zestawem bezprzewodowym a innymi urządzeniami elektronicznymi, które wykorzystują tę samą częstotliwość (pasmo 2,4 GHz). np.: Połączenia Nie wkładać ani nie wyciągać przy włączonym urządzeniu kina domowego. TRANSMITTERDIGITALNadajnik cyfrowy SH-FX67Wsunąć do oporu, aż pojawi się charakterystyczne kliknięcie. np.: Tylna część urządzenia kina domowego

SH-FX67_RQTX0126_PL.fm Page 7 Friday, November 30, 2007 1:54 AM8 RQTX0126POLSKI Instalacja ∫ Zestaw bezprzewodowyPrzygotowanie Jeżeli kable głośników surround (z niebieskim i szarym złączem) zostały już podłączone, odłącz kable głośników surround od urządzenia kina domowego. Połączenia ∫ Przewód zasilającyAC INSPEAKERSENCEINTESLS / RB LB / RSSURROUND (3 – 6 )AMBIOPHONIQUES SURR

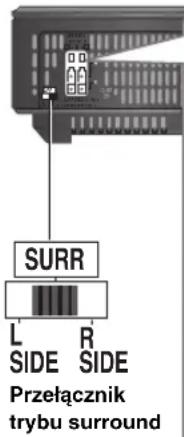

SIDE Wsunąć do oporu.Podłączyć kable do zestawu bezprzewodowegoPodłączyć do gniazd o tym samym kolorze.Kable głośnikowePrzełącznik trybu surround W przypadku połączenia 5.1-kanałowego [Kompatybilny model: np. SC-BT100, SC-PT860, SC-PT560]GłOŚNIK SURROUND (LS): NiebieskiGłOŚNIK SURROUND (RS): Szary W przypadku połączenia 7.1-kanałowego [Kompatybilny model: np. SC-BT100]GłOŚNIK SURROUND (LS): NiebieskTYLNY GłOŚNIK SURROUND (LB): SzaryGłOŚNIK SURROUND (RS): SzaryTYLNY GłOŚNIK SURROUND (RB): NiebieskiUstawienie przełącznika w przypadku lewych głośnikówUstawienie przełącznika w przypadku prawych głośnikówUstawienie przełącznika w przypadku lewych i prawych głośników Impedancja: 3 ≠ do 6 ≠ Moc głośników: 100 W (min.) AC IN Do gniazda sieciowegoPrzewód zasilający

SH-FX67_RQTX0126_PL.fm Page 8 Friday, November 30, 2007 1:54 AM9 RQTX0126 POLSKI Informacje można również znaleźć w instrukcji obsługi urządzenia kina domowego.Oszczędzanie energiiZestaw bezprzewodowy zużywa pewną ilość energii nawet wówczas, gdy jest wyłączony (ok. 0,3 W). Gdy urządzenie nie będzie wykorzystywane przez dłuższy okres czasu, należy ze względu na oszczędność energii wyjąć wtyczkę przewodu zasilającego z gniazda. Zestawianie łącza bezprzewodowego

Włączyć zestaw bezprzewodowy. AUT

Przycisk włączania/wyłączania urządzenia [C I, BÍ] Ten przycisk służy do włączania i wyłączania urządzenia. C I: Urządzenie włączone. B Í: Urządzenie wyłączone. Wskaźnik AUTO OPERATION ON/OFF Wskaźnik świeci na czerwono, kiedy urządzenie jest włączone, a na zielono po uruchomieniu połączenia bezprzewodowego.Jeśli połączenie bezprzewodowe jest nieaktywne przez dłuźszy czas, wskaźnik zaczyna świecić na czerwono.

Włączyć urządzenie kina domowego i sprawdzić wskaźnik łącza bezprzewodowego na urządzeniu.

Uruchomić odtwarzanie na urządzeniu kina domowego. SLPST CT RDS RND PGM PRG SRDE.

„ [W1] “ lub wskaźnik powinny zostać podświetlone. ≥ Jeżeli „ [W1] “ lub wskaźnik migają, należy sięgnąć do pozycji Rozwiązywanie problemów (➜ strona 11). np.: Wyświetlacz urządzenia kina domowego

SH-FX67_RQTX0126_PL.fm Page 9 Friday, November 30, 2007 1:54 AM10 RQTX0126 POLSKI Instalacja [Kompatybilny model: np. SC-BT100] W celu uruchomienia drugiego zestawu SH-FX67 w konfiguracji 7.1-

nał owej wymagane jest przeprowadzenie parowania, aby umożliwić

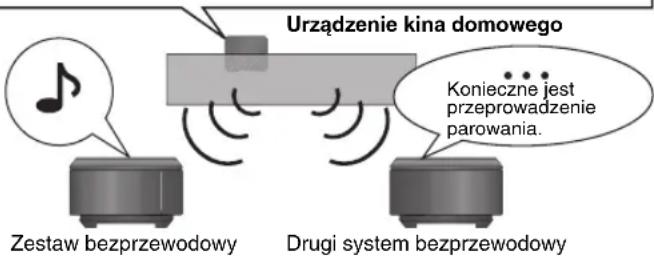

pra cę z drugim zestawem SH-FX67. ≥ Karty nadajników drugiego systemu bezprzewodowego należy zachować dla wykorzystania w przyszłości. Przygotowanie ≥ Należy koniecznie podłączyć zasilanie drugiego systemu bezprzewodowego. ≥ Włączyć urządzenie kina domowego i zmniejszyć poziom głośności. 1 Wyłączyć drugi zestaw bezprzewodowy. 2 Naciskajc przycisk pominięcia i wolnego wyszukiwania (np.: [9/5]) w urządzeniu teatru domowego, naciskaj przycisk numeryczny [3] na pilocie zdalnego sterowania, aż na wyświetlaczu urządzenia teatru domowego zaświeci się symbol „P“. 3 Przy wyświetlonym symbolu „P“ nacisnąć przełącznik [I/D SET] z tyłu drugiego systemu bezprzewodowego. ≥Jeżeli symbol „P“ zgaśnie zanim zostanie naciśnięty przycisk [I/D SET], należy powtórzyć czynność opisaną w punkcie 2 i kontynuować procedurę. 4 Trzymając wciśnięty przycisk [9/5] urządzenia kina domowego, nacisnąć przycisk numeryczny [3] na pilocie. ≥Wskaźnik AUTO OPERATION ON/OFF podświetli się na zielono. 5 Wyłączyć i włączyć drugi zestaw bezprzewodowy. [Uwaga] ≥ Jeśli wymieni się kartę nadajnika, należy powtórzyć czynności parowania dla obydwu systemów bezprzewodowych. ≥ Systemu bezprzewodowego nie można używać z kart nadajnika SH-FX65T. Korzystanie z tylnych głośników surround Należy używać tylko karty nadajnika SH-FX67T. System bezprzewodowy jest pierwotnie sparowany do współpracy z dostarczoną w zestawie kartą nadajnika SH-FX67T. Aby dowolny inny osprzęt współpracował z kartą nadajnika SH-FX67T, konieczne jest przeprowadzenie parowania. Konieczne jest przeprowadzenie parowania. Zestaw bezprzewodowy Urządzenie kina domowego Drugi system bezprzewodowy np.: Po sparowaniu

Użyć ostro zakończonego przedmiotu.

SH-FX67_RQTX0126_PL.fm Page 10 Friday, November 30, 2007 1:54 AM11 RQTX0126 POLSKI Przewodnik rozwiązywania problemów Przed skontaktowaniem się z serwisem, należy sprawdzić następujące punkty. W razie wątpliwości odnośnie któregoś punktu lub podanych rozwiązań nie należy samowolnie rozwiązywać danego problemu, ale skontaktować się ze swoim sprzedawcą. Na urządzeniu kina domowego Czyść urządzenie używając miękkiej i suchej ściereczki. ≥ Do czyszczenia nie używaj benzyny, rozcieńczalnika ani alkoholu. ≥ Jeśli używasz szmatki nasączonej środkiem chemicznym, stosuj się do instrukcji dołączonych do tej szmatki. Moc wyjściowa Moc wyjściowa RMS K dźwięku przestrzennego 125 W na kanał (3 ≠), 1 kHz, 10 % całk. zniekszt. harm. Całkowita moc RMS 250 W Moc wyjściowa DIN K dźwięku przestrzennego 70 W na kanał (3 ≠), 1 kHz, 1 % całk. zniekszt. harm. Całkowita moc DIN 140 W Zasilanie prąd zmienny 230 V do 240 V, 50 Hz Pobór energii SH-FX67T 1,5 W SE-FX67 43 W Rozmiary (Szer.tWys.tGłęb.) SH-FX67T 65 mmk52 mmk8,6 mm SE-FX67 165 mmk90 mmk164 mm Ciężar SH-FX67T 0,02 kg SE-FX67 0,720 kg Moduł bezprzewodowy Zakres częśtotliwości 2,400 GHz do 2,4835 GHz Liczba kanałów 3 Temperatura robocza 0 oC do r40 oC Wilgotność robocza 20 % do 80 % RH (bez kondensacji) [Uwaga]

1. Specyfikacje techniczne mogą być zmienione bez uprzedzenia.

Podany ciężar i wymiary są wartościami przybliżonymi.

2. Całkowite zniekształcenie harmoniczne zostało zmierzone cyfrowym

analizatorem widma. Wskaźnik łącza bezprzewodowego (np.: „ [W1] “ lub wskaźnik) miga. ≥ Nie ma łączności pomiędzy urządzeniem kina domowego a zestawem bezprzewodowym. Wyłączyć zestaw bezprzewodowy, a następnie włączyć go ponownie. Albo wyłączyć zestaw bezprzewodowy, odłączyć przewód zasilający, a następnie podłączyć go ponownie. Wskaźnik łącza bezprzewodowego (np.: „ [W1] “ lub wskaźnik) nie jest podświetlony. ≥ Sprawdzić, czy urządzenie kina domowego jest włączone i czy włączony jest zestaw bezprzewodowy. ≥ Upewnić się, czy nadajnik cyfrowy jest wsunięty do oporu do gniazda w urządzeniu kina domowego. Konserwacja WZMACNIACZ OGÓLNE Pobór mocy w trybie wyłączenia ok. 0,3 W Dane techniczne
