BEDIENUNGSANLEITUNG SHFX67 PANASONIC

Kabelloses Lautsprechersystem

Système sans fil

Sistema wireless

Draadloos system

Trädlost system

Trädlost system

Sistema inalámbrico

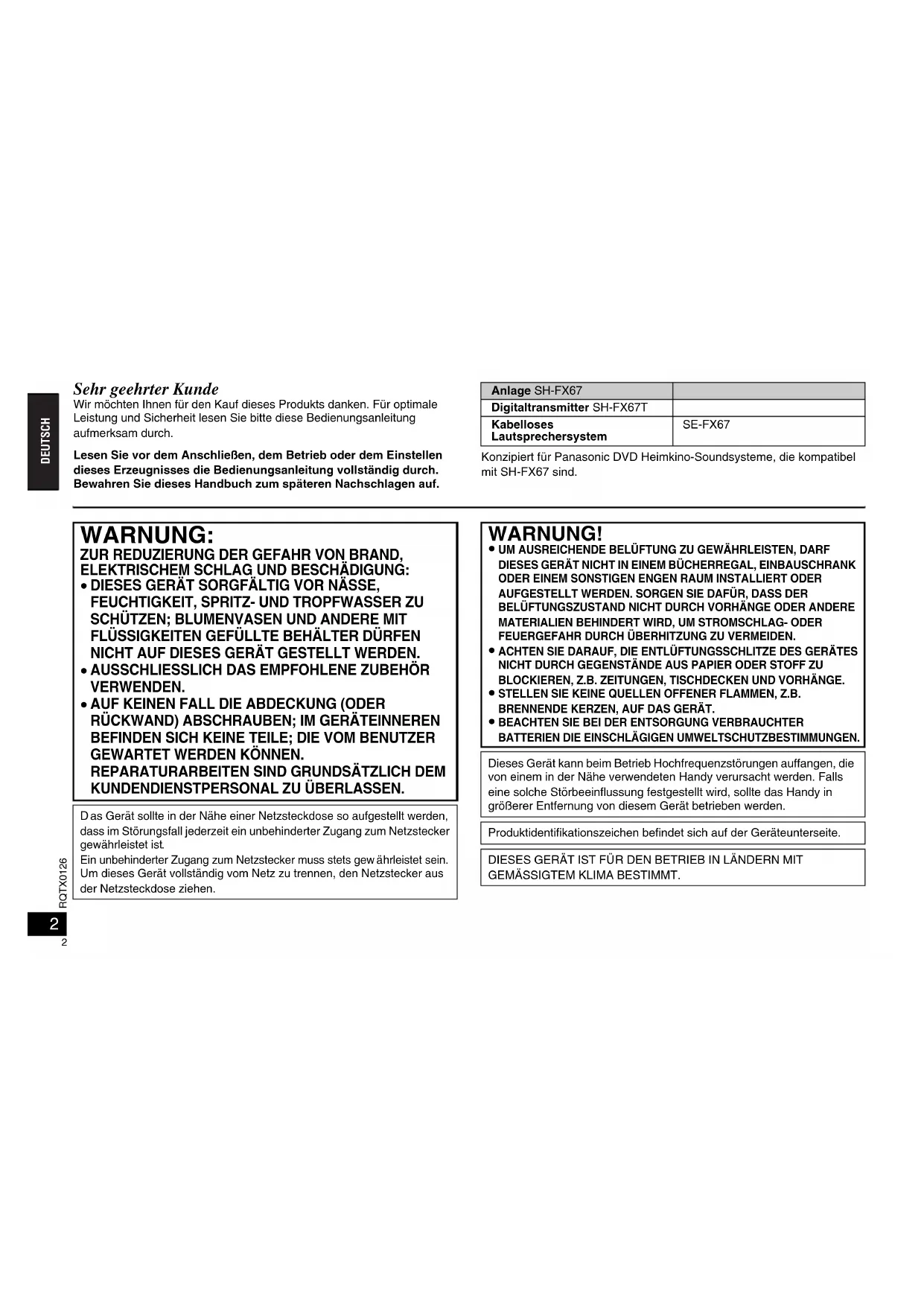

Wir möchten Ohnen für den Kauf thesese Produkte danken. Für optimale Leistung und Sicherheit lessen Sieitte diese Bedienungsanleitung aufmerksam durch.

Lesen Sie vor dem Anschlieben, dem Betrieb oder dem Einstellen.
deses Erzeugnisses die Bedienungsanleitung vollständig durch.
Bewahren Sie these Handbuch zum späteren Nachschlagen auf.

Anlage SH-FX67
Digitaltransmitter SH-FX67T
Kabelloses Lautsprechersystem	SE-FX67

Konzipiert für Panasonic DVD Heimkino-Soundsysteme, die kompatibel mit SH-FX67 sind.

WARNING:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERAT SORGFÄLTIG VOR NÄSS, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZUSCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLUSSIGKEITEN GEFULLTE BEHÄLTER DURFEN NICT AUF DIESES GERAT GESTELLT WERDEN.
• AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.
• AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE; DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜberLASSEN.

Das Gerät sollte in der Höhe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

Ein unbehinderter Zugang zum Netzstecker muss stets gewährliest sein. Um diesen Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdoseziehen.

WARNING!

• UM AUSREICHENDE BELUFTUNG ZU GEWAHRLEISTEN, DARF DIESES GERAT NICT IN EINEM BUCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELUFTUNGZUSTAND NICT DURCH VORHANGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEGFAHR DURCH UBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTHUNGSSCHLITZE DES GERÄTES NICT DURCH GEGENSTände AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
  BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLAGIGEN UMWELTSCHUTZBESTIMMUNGEN.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größer Entfernung von thisem Gerät betrieben werden.

Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

DIESES GERAT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

DIGITALTRANSMITTER SH-FX67T KABELLOSES LAUTSPRECHERSYSTEM SE-FX67

C11770BETRIEBSBEREICH ZWISCHEN 2400MHz BIS2483,5MHz

Konformitätserklarung

Hiermit erklart Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG), dass sich theses Produkt in Übereinstimmung mit den Mindestanforderungen und anderen relevanten Auflagen der Richtlinie 1999/5/EC befindet.

Eine Kopie der Original-Konformitäserklarung (DoC) zu unseren R&TTE-Produkten kann von unserem DoC-Server heruntergeladen werden: http://www.doc.panasonic.de

Ansprechpartner in der EU: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, F. R. Germany

Die Benutzung these Products beschränkt sich auf folgende Länder: AT (Österreich), BE (Belgien), BG (Bulgarien), CH (Schweiz), CZ (Tschechien), DE (Deutschland), DK (Dänemark), EE (Estland), ES (Spanien), FI (Finnland), FR (Frankreich), GR (Griechenland), HU (Ungarn), IT (Italien), LT (Litauen), LV (Lettland), NL (Niederlande), NO (Norwegen), PL (Polen), PT (Portugal), RO (Rumanien), SE (Schweden), SI (Slowenien), SK (Slowakei), GB (Vereinigtes Königreich), IS (Island), IE (Irland)

Inhaltsverzeichnis

Einführung

Zubehor 3

Vorsichtsmaßnahmen 5

Verwendung

Einrichtung 6

Verbindungen 7

Einrichten der kabellosen Verbindung 9

Verwendend der hinteren Surround-Lautsprecher 10

Referenz

Fehlerbehebung 11

Wartung. 11

Technische Daten 11

Zubehör

Überprüfen Sieitte,ob die folgenden Teile mitgeliefert wurden.

2Netzkelb

Zur ausschließlich Verwendung mit thisem Gerät. Verwenden Sie es nicht mit anderen Geräten. Verwenden Sie keine anderen Kabel für diese Gesät.

Vereinigtes Konigreich

2 Lautsprecherkabel

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmull getrennt entsorgt werden müssen.

Bringen Sieitte这些Produkte fur die Behandlung, RohstoffrückgewinnungundRecyclingzu den eingerichteten communalenSammelstellenbzw.Wertstoffsmammelhofen,diediese Gerate Kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung theses Produktdient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben konnten.

Genauere Informationen zur nachstgelegen den Sammelstelle bzw. Recyclinghof erhalten Sie bei ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihr hem Handlcr oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Gerate entsorgen mochten. Er halt weitere Informationen fur sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vorsichtsmaßnahmen

Aufstellung

Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verstürzt wird. Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissem Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen. Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen.

Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zumin einem elektrischen Schlag kommt.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionstörung kommt.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionstörungkommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz, undkontaktieren Sie ihren Handlcr.

Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt, oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird,ziehen Sie das Netzkabel ab, und kontaktieren Sie ihren Handler oder eine autorisierte Kundendienstelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommt, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlangern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es langere Zeit nicht benutzt werden soll.

Einrichtung

Vorbereitung

• Schalten Sie die gesamte Anlage aus, bevor SieAnschlisse vornehmen, und lessen Sie die entsprechenden Bedienungsanleitungen durch.
• Schlieben Sie das Netzkabel erst an, nach dem Sie alle anderen Anschlüsse verbunden haben.

■ Einrichtungsübersicht für das kabellose Laufsprechersystem

z.B.5.1-Kanal

[Kompatibles Modell: z. B. SC-BT100, SC-PT860, SC-PT560]

Kabel der Surround-Lautsprecher (im Lieferumfang enthalten)
Surround-Laatsprecher sind nicht enthalten.

LS: Surround (links), RS: Surround (rechts)

• Platzieren Sie diese Laufsprechernehmen oder schräg hinter die Sitzposition.

Hinweis

• Das kabellose Lautspechersystem und der Digitaltransmitter sollenn nicht in einem Schrank oder Bucherregal aus Metall verwendet werden.
• An das Heimkinosystem sollenn keine zusätzlichen SurroundLaatsprecher angeschlossen werden.
• Stellen Sie das kabellose Lautsprechersystem ungebärn 10 M vom Heimkinogerät entfern auf.

z.B.7.1-Kanal

(Verwendung von zwei kabellosen Lautspechersystemen)

[Kompatibles Modell: z. B. SC-BT100]

Kabel der Surround-Lautsprecher (im Lieferumfang enthalten)

Surround-Laatsprecher undindhere Surround-Laatsprecher sind nicht enthalten.

These Anordnung bietet ein Wiedergabe in 7.1-Kanal-Qualität. Ihr Heimkinogerat muss für die Wiedergabe in 7.1-Kanal-Qualität geeignet sein.

LS: Surround (links), RS: Surround (rechts)
- Platzieren Sie diese Laufsprechernehmen die Sitzposition.
LB: Surround hinten (links) RB: Surround hinten (rechts)
- Platzieren Sie diese Laufsprecher hinter der Sitzposition, umgebung einen Meter über der Ohrhehe.

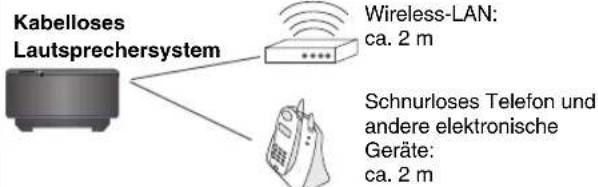

Damit keine Interferenzen auftreten, mussen Sie die folgenden Abstände zwischen dem kabellosen Lautsprechersystem und anderen elektronischen Geräten einhalten, die die gleiche Hochfrequenz (2,4 GHz-Band) verwenden.

Z.B.

Das kabellose Lausspechersystem sicht automatisch nach einem freien Canal, falls andere Geräte seine Kommunikation stören. Tritt dieser Fall ein, blinking die Anzeuge für die kabellose Verbindung (n W1 "oder eine Anzeige) am Heimkinogerat, und die Audiowiedergabe über den Lausprecher wird kurz unterbrochen.

Dies ist ein normaler Vorgang beim Einsatz der Geräte, der die bestmögliche Leistung Ihres Heimkinosystems gewährleistet.

Falls die Interferenz weiterhin auftritt, platzieren Sie andere Geräte an einem anderen Standort außerhalb des Bereichs des kabellosen Laufsprechersystems, oder verschiben Sie die Laufsprecher erhöner an das Heimkinogerrat.

Verbindungen

Digitaltransmitter

Informationen hierzu finden Sie in der Betriebsanleitung Ihres Heimkinosystems.

Verbindungen sollen ausschließlich im ausgeschalteten Zustand des Heimkinosystems unterbrochen oder hergestellt werden.

z.B. Rückseite des Heimkinogerats

(Fortsetzung auf der{nachsten Seite)

Einrichtung

Verbindungen

Kabelloses Laufsprechersystem

Vorbereitung

Falls die Kabel der Surround-Laufsprecher (mit einem blauen und einem grauen Anschluss) bereits angeschlossen sind, trennen Sie die Verbindung der

Kabel der Sourround-Laufsprecher von Ihrem Heimkinosystem.

Anschlieben der Kabel an das kabellose Lautsprechersystem

Beachten Sie beim Anschlieben die Farben.

Impedanz: 3 bis 6 Ohm

Leistung der Laufsprecher: 100 W (Min.)

Für eine 5.1-Kanalverbindung

[Kompatibles Modell: z. B. SC-BT100, SC-PT860, SC-PT560]

SURROUND (LS): Blau

SURROUND (RS): Grau

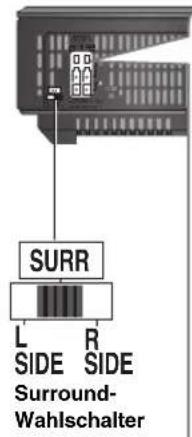

Auswahleinstellung fur

den linken und rechten

Lautsprecher

Für eine 7.1-Kanalverbindung

[Kompatibles Modell: z. B. SC-BT100]

SURROUND (LS): Blau

SURROUND HINTEN (LB): Grau

Auswahrscheinlichkeit für die

linken Laatsprecher

SURROUND (RS): Grau

SURROUND HINTEN (RB): Blau

Auswahrscheinlichkeit für die

rechten Laatsprecher

SIDE

Netzkabel

Einrichten der kabellosen Verbindung

Informationen hierzu finden Sie in der Betriebsanleitung Ihres Heimkinosystems.

1 Schalten Sie das kabellose Lautsprechersystem ein.

An/Aus-Taste des Gerats [■, ■]

Verwenden Sie diese Taste, um das Gerät an-undauszuschalten.

I: Das Gerat ist an.

Das Gerat ist aus.

AUTO OPERATION ON/OFF -Anzeige

These Anzeige leuchtet rot, wenn das Gerät eingeschaltet ist und grün, wenn die kabellose Verbindung aktiviert ist.

Wenn die kabellose Verbindung längerere Zeit nicht aktiv ist, so wechselt die Anzeige auf rot.

2 Schalten Sie Ihr Heimkinogerät ein, und überprüfen Sie die Anzeige für die kabellose Verbindung.

z. B. Anzeige am Heimkinogerät

W1 "oder eine Anzeige sollenen aufleuchten.

• Wenn „[W1]“ oder eine Anzeige blinkkt, lessen Sie die Informationen im Abschnitt Fehlerbehebung (→seite 11).

3 Starten Sie die Wiedergabe am Heimkinogerät.

Strom sparen

Auch im Standby-Modus verbraucht das kabellose Lautsprechersysteme eine geringe Menge Strom (ca. 0,3 W). Um Strom zu sparen, trennen Sie das Gerät von der Netzsteckdose, wenn Sie es für länger Zeit nicht benutzen.

Einrichtung

Verwendend der hinteren Surround-Lautsprecher

[Kompatibles Modell: z. B. SC-BT100]

Zum Aktivieren der zusätzlichen SH-FX67 für eine 7.1-Kanalaufstellung ist es notwendig, diese als Paar mit der anderen SH-FX67 zu koppeln.

Verwenden Sie ausschließlich die Transmitterkarte SH-FX67T. Das kabellose Lautsprechersystem ist im Lieferzustand mit der mitgelieferten Transmitterkarte SH-FX67T gekoppelt. Wenn andere Zubehör zusammen mit der Transmitterkarte SH-FX67T verwendet werden soll, müssen diese Geräte zuvor jeweils als Paar gekoppelt werden.

z. B. nach der paarweisen Kopplung

• Bewahren Sie die Transmitterkarten des zusätzlichen kabellosen Laufsprechersystems für spätere Nutzung auf.

Vorbereitung

• Stellen Sie sicher, dass das zusätzliche kabellose Laufsprechersystem an das Netz angeschlossen wurde.
  Schalten Sie das Heimkinosystem ein, und verringn Sie die Lautstärke.

1 Schalten Sie das zusätzliche kabellose Lautsprechersystem ein.
2 Drücken Sie bei gedrückten Tasten Überspringen und langsame Suche (z. B. [▶/▶]) auf dem Heimkinogerät die Zifferntaste [3] auf der Fernbedienung, bis „P" auf der Anzeige des Heimkinogerats aufleuchtet.

3 Wenn, P' angezeigt wird, drucken Sie auf [I/D SET] auf der Rückseite des zusätzlichen kabellosen Lautsprechersystems.

Wenn, P' ausgeht, bevor Sie

[I/D SET] drucken, wiederholen Sie den Schritt 2, und folgen Sie den weiteren Schritten.

4 Drucken Sie bei gedrückten Tasten [▶/▶] am Heimkinogerat die nummerierte Taste [3] auf der Fernbedienung.
Die Anzeige AUTO OPERATION ON/OFF leuchtet grun.

5 Schalten Sie das zusätzliche kabellose Laufsprechersystem aus und wieder ein.

Hinweis

• Wenn Sie die Transmitterkarten wechseln müssen, wiederholen Sie die Kopplungsschritte für beiden kabellosen Lautsprechersysteme.
• Sie können das kabellose Laufsprechersystem nicht mit der Transmitterkarte SH-FX65T verwenden.

Fehlerbehebung

Führn Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüpfunkten haben, oder wenn sich eine Störung anhand der in der Tabelle angegebenen Abhilfemaßnahmen nicht beseitigen lasst, wenden Sie sichitte an ihren Fachhändler.

Am Heimkinogerät

Anzeige für die kabellose Verbindung (z. B. „w1“ oder eine Anzeige) blinkt.	• Zwischen dem Heimkinogerät und dem kabellosen Lautsprechersystem besteht keine Verbindung. Schalten Sie das kabellose Lautsprechersystem zunachst aus und dann wieder ein. Sie können auch das kabellose Lautsprechersystem ausschalten und das Netzkabel von der Netzsteckdose abziehen und wieder anschreiben.
Anzeige für die kabellose Verbindung (z. B. „w1“ oder eine Anzeige) leuchtet nicht auf.	• Überprüfen Sie, ob das Heimkinogerät und das kabellose Lautsprechersystem eingeschaltet sind. • Stellen Sie sicher, das der Digitaltransmitter ordnungsgemäß in den Schlitz am Heimkinogerät eingeführt ist.

Wartung

Reinigen Sie theses Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie zum Reinigen des Geräts auf keinen Fall Alkohol, Lackverdünner oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen,esen Sieitte die Gebrauchsanleitung des Tuchs sorgfaltig durch.

Technische Daten

VERSTÄRKER

Ausgangsleistung

Effektive Ausgangsleistung

Surroundkanale 125 W pro kanal (3 Ω), 1 kHz, 10 % Gesamtklirfaktor Gesamt-Effektivleistung (RMS) 250 W

DIN-Ausgangsleistung

Surroundkanale 70 W pro kanal (3 Ω), 1 kHz, 1% Gesamtklirfaktor Gesamt-Effektivleistung (DIN) 140 W

ALLGEMEINES

Stromversorgung Wechselspannung 230 V bis 240 V, 50 Hz

Leistungsaufnahme SH-FX67T 1,5 W

SE-FX67 43 W

Abmessungen (B× H× T)

SH-FX67T

SE-FX67

65mm× 52mm× 8,6mm

165 mm×90 mm×164 mm

Gewicht

SH-FX67T 0.02kg

SE-FX67 0,720

Kabelloses Modul

Frequenzbereich

Anzahl der Kanäle

2,400 GHz bis 2,4835 GHz

3

Temperaturbereich für Betrieb

0°C bis +40°C

Feuchtgkeitsbereich für Betrieb

20% bis 80% rel. Feuchte

(keine kondensation)

Leistungsaufnahme im ausgeschalteten Modus ca. 0,3 W

Hinweis

1. Änderungen der technischen Daten bleiben jederzeit vorbehalten. Gewichte und Abmessungen sind Circa-Werte.
2. Der Gesamtklirrfactor wurde mit einem digitalen Spektrumanalysator gemessen.
