Tipo di prodotto	Sistema di altoparlanti surround wireless (kit posteriore)
Modello	SH-FX67 (trasmettitore SH-FX67T, ricevitore SE-FX67)
Marca	Panasonic
Potenza di uscita RMS (surround)	125 W per canale (3 Ω, 1 kHz, 10 % DHT) – 250 W totali
Potenza di uscita DIN (surround)	70 W per canale (3 Ω, 1 kHz, 1 % DHT) – 140 W totali
Alimentazione	CA 230-240 V, 50 Hz
Consumo (trasmettitore SH-FX67T)	1,5 W
Consumo (ricevitore SE-FX67)	43 W
Consumo in standby	~0,3 W
Banda di frequenza radio	2,400 – 2,4835 GHz
Portata wireless	Circa 10 m (in base all'ambiente)
Numero di canali supportati	5.1 o 7.1 (con secondo kit)
Impedenza degli altoparlanti compatibili	da 3 a 6 Ω
Temperatura di funzionamento	da 0 °C a +40 °C
Umidità di funzionamento	dal 20 % all'80 % UR (senza condensa)
Accessori forniti	2 cavi di alimentazione, 2 cavi per altoparlanti
Manutenzione	Panno morbido e asciutto – non utilizzare alcol, diluente o benzina
Sicurezza	Non aprire né riparare da soli – scollegare in caso di problemi
Ricambi / riparabilità	Contattare rivenditore o centro autorizzato – scheda trasmettitore sostituibile (accoppiamento necessario)
Informazioni generali	Progettato per clima temperato – compatibile con home theater Panasonic (es: SC-BT100, SC-PT860)

Domande frequenti - SHFX67 PANASONIC

Come installare il sistema wireless SH-FX67?

Posizionare il sistema wireless a circa 10 m dall'apparecchio home theater. Collegare gli altoparlanti surround ai connettori del colore corrispondente (blu/grigio). Inserire il trasmettitore digitale SH-FX67T nello slot dell'apparecchio home theater. Collegare i cavi di alimentazione, quindi accendere.

Come creare un collegamento wireless tra trasmettitore e ricevitore?

Accendere il sistema wireless (pulsante I), quindi accendere l'apparecchio home theater. Il LED di collegamento (es: 'W1') dovrebbe accendersi. Se lampeggia, consultare la guida alla risoluzione dei problemi. Il collegamento si stabilisce automaticamente.

Cosa fare se il LED di collegamento lampeggia?

Il lampeggio indica una perdita di collegamento. Spegnere e riaccendere il sistema wireless. È anche possibile scollegare e ricollegare il cavo di alimentazione del ricevitore.

Come accoppiare un secondo sistema wireless per 7.1 canali?

Accendere il secondo ricevitore. Sull'apparecchio home theater, premere [▶▶/▶] e il tasto numerico [3] fino a visualizzare 'P'. Quindi premere [I/D SET] sul retro del secondo ricevitore con un oggetto appuntito. Terminare premendo nuovamente [▶/▶] e [3].

Quali sono le precauzioni di installazione?

Evitare di installare il sistema in un armadio metallico. Tenerlo ad almeno 2 m da dispositivi che utilizzano la banda 2,4 GHz (LAN wireless, telefono wireless). Posizionare gli altoparlanti surround accanto o leggermente dietro i posti a sedere.

Come pulire il sistema wireless?

Utilizzare un panno morbido e asciutto. Non utilizzare mai alcol, diluente per vernici o benzina. Se si utilizza un panno trattato chimicamente, leggere prima le istruzioni.

Posso utilizzare il sistema wireless con un altro apparecchio home theater?

Il SH-FX67 è progettato specificamente per i sistemi home theater Panasonic compatibili (es: SC-BT100, SC-PT860, SC-PT560). Verificare la compatibilità nel manuale di istruzioni del proprio apparecchio.

Come ridurre il consumo energetico in standby?

Anche spento, il ricevitore consuma circa 0,3 W. Se non lo si utilizza per un periodo prolungato, scollegarlo dalla presa di corrente per risparmiare energia.

Cosa fare in caso di interferenze radio?

Spostare gli altri dispositivi trasmittenti (router WiFi, telefono DECT) ad almeno 2 m dal sistema wireless. Avvicinare se possibile il ricevitore all'apparecchio home theater. La funzione di ricerca automatica del canale libero dovrebbe ridurre al minimo le interruzioni.

I cavi per altoparlanti sono forniti?

Sì, due cavi per altoparlanti sono forniti con il kit SH-FX67. Utilizzarli per collegare gli altoparlanti surround al ricevitore SE-FX67 rispettando i colori (blu per sinistro, grigio per destro).

MANUALE UTENTE SHFX67 PANASONIC

Istruzioni per l'uso

Istruzioni per l'uso

Istruzioni per l'uso

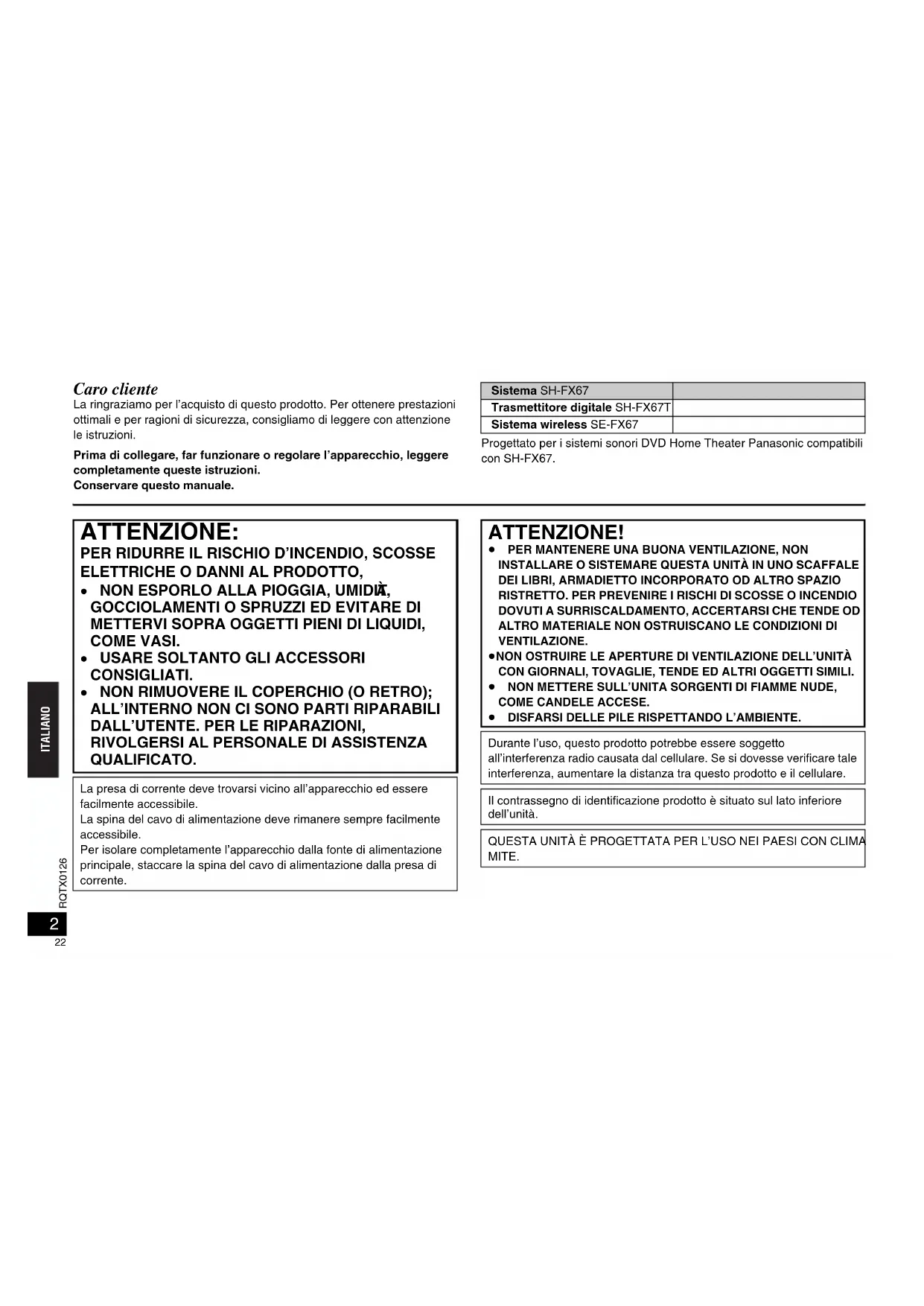

La ringraziamo per l'acquisto di questo prodotto. Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni.

Conservare questo manuale.

Sistema SH-FX67
Trasmettitore digitale SH-FX67T
Sistema wireless SE-FX67

Progettato per i sistemi sonori DVD Home Theater Panasonic compatibili con SH-FX67.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO,

• NON ESPORLO ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.
• USARE SOLTANTO GLI ACCESSORI CONSIGLIATI.
• NON RIMUOVERE IL COPERCHIO (O RETRO); ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilmente accessibile.

La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.

Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

ATTENZIONE!

PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE. - NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI. - NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

Il contrassegno di identificazione del prodotto è situato sul lato inferiore dell'unità.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

TRASMETTITORE DIGITALE SH-FX67TSYSTEMA WIRELESS SE-FX67

Dichiarazione di conformità (DC)

Con la presente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) dichiara che il presente prodotto è conforme ai requisiti fondamentali e ad altre disposizioni corrispondenti della Direttiva 1999/5/EC.

I clienti possono scaricare una copia della DC originale relativa ai nostri prodotti R&TTE dal nostro server adibito a tale servizio: http://www.doc.panasonic.de

Il presente prodotto è adatto all'uso nei seguenti paesi:

AT (Austria), BE (Belgio), BG (Bulgaria), CH (Svizzera),

LV (Lettonia), NL (Paesi Bassi), NO (Norvegia),

PL (Polonia), PT (Portogallo), RO (Romania), SE (Svezia),

SI (Slovenia), SK (Slovacchia), GB (Regno Unito),

Precauzioni per la sicurezza 5

Uso

Configurazione 6

Collegamenti 7

Realizzazione del collegamento wireless 9

Utilizzare i diffusori surround posteriori 10

Consultazione

Guida alla risoluzione dei problemi 11

Manutenzione 11

Caratteristiche tecniche 11

Accessori

Controllare e identificare gli accessori in dotazione.

2 Cavi di alimentazione CA

Da utilizzarsi solo con questa unità. Non utilizzarlo con altri apparecchi. Inoltre, non utilizzare cavi destinati ad altri apparecchi con questa unità.

Regno Unito

2 Cavi dei diffusori

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e

riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo significato è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il coperchio e gli altri componenti, riducendo la vita di servizio dell'unità.

Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in corrente continua. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave o in altri luoghi dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, legare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o a un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione dalla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Configurazione

Preparazione

• Spegnere tutte le apparecchiature prima del collegamento e leggere le relative istruzioni per l'uso.
• Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.

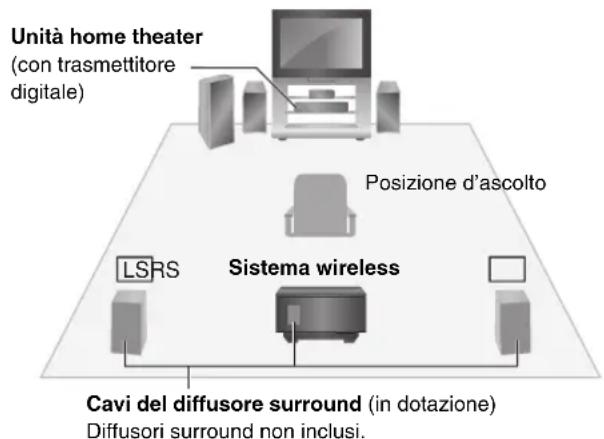

Schema di configurazione wireless

es. 5.1ch

[Modello compatibile: ad es., SC-BT100, SC-PT860, SC-PT560]

LS: Surround (sinistro), RS: Surround (destro) - Posizione ai lati o leggermente dietro la posizione d'ascolto.

Nota

• Non utilizzare il sistema wireless e il trasmettitore digitale in contenitori o ripiani metallici.
• Non tentare di collegare diffusori surround aggiuntivi all'unità home theater. Collocare il sistema wireless entro circa 10m dall'unità home theater.

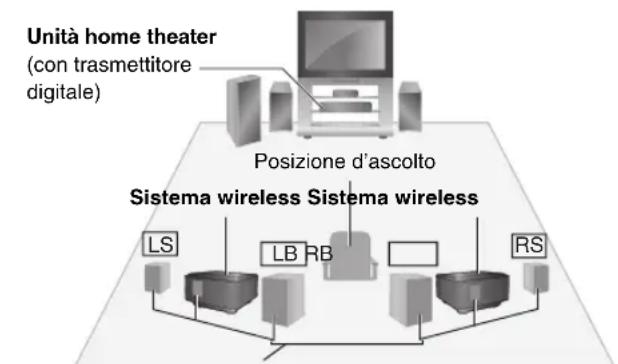

es. 7.1ch (Uso di due unità del sistema wireless)

[Modello compatibile: ad es., SC-BT100]

Cavi del diffusore surround (in dotazione)

Diffusori surround e diffusori surround posteriori non inclusi.

Questa disposizione offre la riproduzione a 7.1 canali. L'unità home theater deve essere in grado di supportare la riproduzione a 7.1 canali.

LS: Surround (sinistro), RS: Surround (destro)

• Sistemare ai lati della posizione d'ascolto.

LB: Surround posteriore (sinistro), RB: Surround posteriore (destro) - Sistemare dietro la posizione di ascolto, circa un metro più in alto del livello delle orecchie.

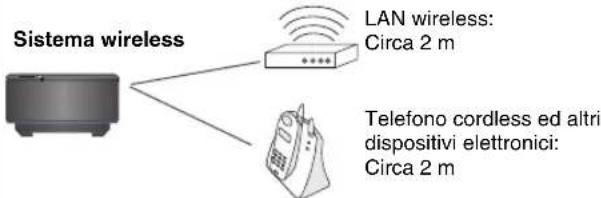

Per evitare interferenze, rispettare le seguenti distanze tra il sistema wireless e altri dispositivi elettronici che utilizzano la stessa radiofrequenza (banda 2,4 GHz).

es.

Se tali dispositivi interferiscono con il prodotto, il sistema wireless cercherà automaticamente un canale libero. In questi casi, l'indicatore del collegamento wireless ("W1" o un indicatore) si illuminerà sull'unità home theater, e si verificherà una breve interruzione dell'audio proveniente dai diffusori surround.

Questo comportamento è normale nel prodotto e intende garantire le migliori prestazioni dell'unità home theater.

Se l'interferenza persiste, spostare gli altri dispositivi in un altro punto al di fuori del raggio di azione del sistema wireless, o avvicinare il sistema wireless all'unità home theater.

Collegamenti

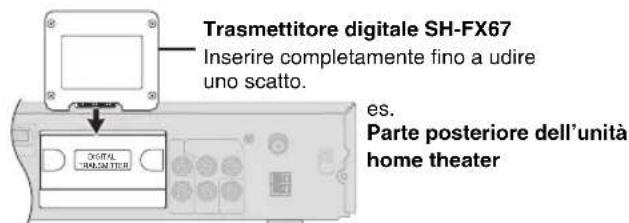

Trasmettitore digitale

Consultare le istruzioni per l'uso dell'unità home theater.

Non inserire o rimuovere se l'unità home theater è accesa.

(Continua alla pagina successiva)

Configurazione

Collegamenti

■ Sistema wireless

Preparazione

Se i cavi dell'altoparlante surround (con un connettore blu e uno grigio) sono già stati collegati, scollegare i cavi dell'altoparlante surround dal proprio impianto stereo.

Collegare i diffusori al sistema wireless

Effettuare il collegamento ai terminali dello stesso colore.

Impedenza: da 3 Ω a 6 Ω

Alimentazione nominale dei diffusori: 100 W (Min)

Per il collegamento 5.1ch

[Modello compatibile: ad es., SC-BT100, SC-PT860, SC-PT560]

SURROUND (LS): Blu

SURROUND (RS): Grigio

Per il collegamento 7.1ch

[Modello compatibile: ad es., SC-BT100]

SURROUND (LS): Blu

SURROUND POSTERIORE (LB): Grigio

SURROUND (RS): Grigio

SURROUND POSTERIORE (RB): Blu

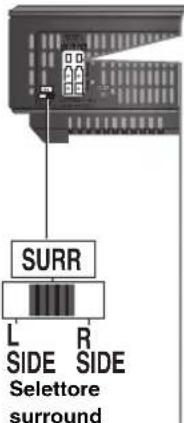

Impostazione del selettore per i diffusori sinistro e destro

Impostazione del selettore per i diffusori sinistri

Impostazione del selettore per i diffusori destri

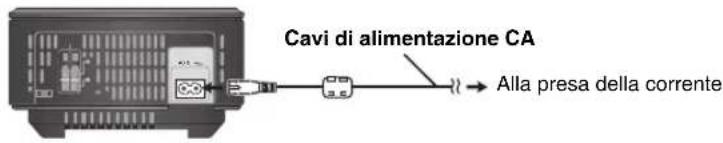

Cavi di alimentazione CA

Realizzazione del collegamento wireless

Consultare le istruzioni per l'uso dell'unità home theater.

1 Accendere il sistema wireless.

Pulsante on/off unità [I, I] Utilizzare questo pulsante per accendere e spegnere l'unità. I: L'unità è accesa. I: L'unità è spenta.

Indicatore AUTO OPERATION ON/OFF

Questo indicatore si illumina di rosso quando si accende l'unità, e di verde quando viene attivato il collegamento wireless. Quando il collegamento rimane inattivo per lungo tempo, l'indicatore diventerà rosso.

2 Accendere l'unità home theater e controllare l'indicatore del collegamento wireless sulla stessa.

es. visualizzata sull'unità home theater

W1 o un indicatore si illuminerà. Se " [W] o un indicatore lampeggia consultare la guida alla risoluzione dei problemi (→pagina 11).

3 Avviare la riproduzione sull'unità home theater.

Risparmio energetico

Il sistema wireless consuma una piccola quantità di corrente, anche quando è spento (circa 0,3 W). Per risparmiare corrente quando l'unità non viene utilizzata per lunghi periodi di tempo, scollegare la spina dalla presa della corrente.

Configurazione

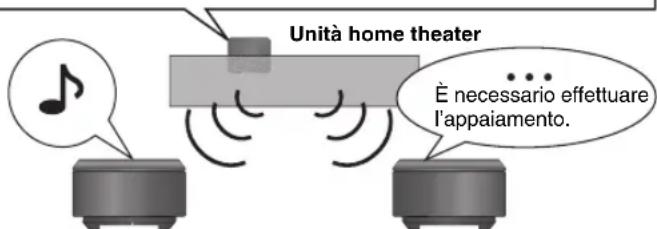

Utilizzare i diffusori surround posteriori

[Modello compatibile: ad es., SC-BT100]

Per attivare l'SH-FX67 aggiuntivo per la configurazione 7.1ch, è necessario effettuare l'appaiamento al fine di consentire il funzionamento con l'altro SH-FX67.

Utilizzare esclusivamente la scheda trasmittente SH-FX67T.

Il sistema wireless viene appaiato in origine per funzionare con la scheda trasmittente SH-FX67T adesso allegata. Per consentire il funzionamento di qualsiasi altro accessorio con la scheda trasmittente SH-FX67T, è necessario effettuare un appaiamento.

Sistema wireless Sistema wireless aggiuntivo

es. in seguito all'appaiamento - Conservare le schede trasmittenti del sistema wireless per poterle utilizzare in seguito.

Preparazione

• Assicurarsi che il cavo di alimentazione CA sia collegato al sistema wireless.
• Accendere l'unità home theater e ridurre il volume.

1 Accendere il sistema wireless aggiuntivo.

2 Mentre si preme il pulsante di salute e ricerca al rallentatore (ad es., [▶▶1/▶▶] ) sull'unità home theater, premere il pulsante numero [3] sul telecomando fino a che si accende la "P" sul display dell'unità home theater.

3 Mentre viene visualizzata la "P", premere [I/D SET] sulla parte posteriore del sistema wireless.

Se la "P" scompare prima di aver premuto [I/D SET], ripetere

il passaggio 2 e quando continuare la procedura.

I/D SET Utilizzare un oggetto appuntito.

4 Tenendo premuto [▶/▶] sull'unità home theater, premere il pulsante numerato [3] sul telecomando.

La spia AUTO OPERATION ON/OFF si accende di verde.

5 Spegnere e accendere il sistema wireless aggiuntivo.

Nota

• Nel caso in cui si cambia la scheda trasmettitore, ripetere la procedura di appaiamento per entrambe le unità del sistema wireless.
• Non è possibile utilizzare il sistema wireless con la scheda trasmettitore SH-FX65T.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza tecnica, effettuare i seguenti controlli. In caso di dubbi sui controlli, o se i rimedi indicati nel diagramma non consentono di risolvere il problema, rivolgersi al rivenditore per ottenere istruzioni.

Sull'unità home theater

L'indicatore del collegamento wireless (es. "W1" o un indicator) inizia a lampeggiare.	Non c'è collegamento tra l'unità home theater e ilsystema wireless. Spagnere e riaccendere il systema wireless. In alternatively, spagnere ilsystema wireless, scollegare il cavo di alimentazione CA e quando ricollegarlo.
L'indicatore del collegamento wireless (es. "W1" o un indicator) non si illuminina.	Controllare che l'unità home theater ed ilsystema wireless siano accesi. Accertarsi che iltrasmettitore digitale sia inserito fino in fondono nell'alloggiamo dell'unità home theater.

Manutenzione

Pulire l'unità con un panno morbido e asciutto.

Non utilizzare alcol, diluente o benzina per la pulizia dell'unità. - Prima di utilizzare panni trattati chimicamente, leggere attentamente le istruzioni che li accompagnano.

Caratteristiche tecniche

SEZIONE AMPLIFICATORE

Potenza di uscita

Potenza di uscita RMS

Canale surround

125 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Potenza totale RMS 250 W

Potenza di uscita DIN

Canale surround

70 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1%

Potenza totale DIN 140 W

GENERALI

Alimentazione

CA 230 V su 240 V, 50 Hz

Consumo energetico SH-FX67T 1,5 W

SE-FX67 43 W

Gamma di frequenza da

Numero di canali

2,400 GHz su 2,4835 GHz

Temperatura di funzionamento

20% su 80% RH (nessuna condensa)

Umidità di funzionamento

Consumo energetico in modalità disattivata circa 0,3 W

Nota

1. Caratteristiche tecniche soggette a modifica senza preavviso. Peso e dimensioni sono approssimativi.
2. Distorsione armonica totale misurata con analizzatore di spettro digitale.

L'oggetto A della dichiarazione sopra descritto è conforme ai requisiti delle direttive europee B e alle norme armonizzate C. Il prodotto quindi è conforme alle direttive del Consiglio D

(Svedese)
