SHFX67 - Chaîne Hi-Fi PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'enceintes surround sans fil (kit arrière)
Modèle	SH-FX67 (émetteur SH-FX67T, récepteur SE-FX67)
Marque	Panasonic
Puissance de sortie RMS (surround)	125 W par canal (3 Ω, 1 kHz, 10 % DHT) – 250 W totale
Puissance de sortie DIN (surround)	70 W par canal (3 Ω, 1 kHz, 1 % DHT) – 140 W totale
Alimentation	CA 230-240 V, 50 Hz
Consommation (émetteur SH-FX67T)	1,5 W
Consommation (récepteur SE-FX67)	43 W
Consommation en veille	~0,3 W
Bande de fréquence radio	2,400 – 2,4835 GHz
Portée sans fil	Environ 10 m (selon environnement)
Nombre de canaux supportés	5.1 ou 7.1 (avec second kit)
Impédance des enceintes compatibles	3 à 6 Ω
Température de fonctionnement	0 °C à +40 °C
Humidité de fonctionnement	20 % à 80 % HR (sans condensation)
Accessoires fournis	2 cordons d'alimentation, 2 câbles d'enceinte
Entretien	Chiffon doux et sec – ne pas utiliser d'alcool, diluant ou benzine
Sécurité	Ne pas ouvrir ni réparer soi-même – débrancher en cas de problème
Pièces détachées / réparabilité	Contacter revendeur ou centre agréé – carte émetteur remplaçable (jumelage nécessaire)
Informations générales	Conçu pour climat tempéré – compatible avec home cinéma Panasonic (ex: SC-BT100, SC-PT860)

FOIRE AUX QUESTIONS - SHFX67 PANASONIC

Comment installer le système sans fil SH-FX67 ?

Placez le système sans fil à environ 10 m de l'appareil home cinéma. Branchez les enceintes surround aux connecteurs de couleur correspondante (bleu/gris). Insérez l'émetteur numérique SH-FX67T dans la fente de l'appareil home cinéma. Branchez les cordons d'alimentation, puis mettez sous tension.

Comment créer une liaison sans fil entre l'émetteur et le récepteur ?

Allumez le système sans fil (bouton I), puis allumez l'appareil home cinéma. Le témoin de liaison (ex: 'W1') doit s'allumer. Si clignote, reportez-vous au guide de dépannage. La liaison s'établit automatiquement.

Que faire si le témoin de liaison clignote ?

Le clignotement indique une perte de liaison. Éteignez puis rallumez le système sans fil. Vous pouvez aussi débrancher puis rebrancher le cordon d'alimentation du récepteur.

Comment jumeler un deuxième système sans fil pour du 7.1 canaux ?

Mettez le second récepteur sous tension. Sur l'appareil home cinéma, appuyez sur [▶▶/▶] et sur la touche numérique [3] jusqu'à afficher 'P'. Appuyez ensuite sur [I/D SET] à l'arrière du second récepteur avec un objet pointu. Terminez en appuyant à nouveau sur [▶/▶] et [3].

Quelles sont les précautions d'installation ?

Évitez d'installer le système dans une armoire métallique. Éloignez-le d'au moins 2 m des appareils utilisant la bande 2,4 GHz (LAN sans fil, téléphone sans fil). Placez les enceintes surround à côté ou légèrement derrière les places assises.

Comment nettoyer le système sans fil ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, de diluant à peinture ni de benzine. Si vous utilisez un chiffon traité chimiquement, lisez d'abord les instructions.

Puis-je utiliser le système sans fil avec un autre appareil home cinéma ?

Le SH-FX67 est conçu spécialement pour les systèmes home cinéma Panasonic compatibles (ex: SC-BT100, SC-PT860, SC-PT560). Vérifiez la compatibilité dans le mode d'emploi de votre appareil.

Comment réduire la consommation d'énergie en veille ?

Même éteint, le récepteur consomme environ 0,3 W. Si vous ne l'utilisez pas pendant une période prolongée, débranchez-le de la prise secteur pour économiser l'énergie.

Que faire en cas d'interférences radio ?

Déplacez les autres appareils émetteurs (routeur WiFi, téléphone DECT) à au moins 2 m du système sans fil. Rapprochez si possible le récepteur de l'appareil home cinéma. La fonction recherche automatique de voie libre devrait minimiser les coupures.

Les câbles d'enceinte sont-ils fournis ?

Oui, deux câbles d'enceinte sont fournis avec le kit SH-FX67. Utilisez-les pour connecter les enceintes surround au récepteur SE-FX67 en respectant les couleurs (bleu pour gauche, gris pour droite).

MODE D'EMPLOI SHFX67 PANASONIC

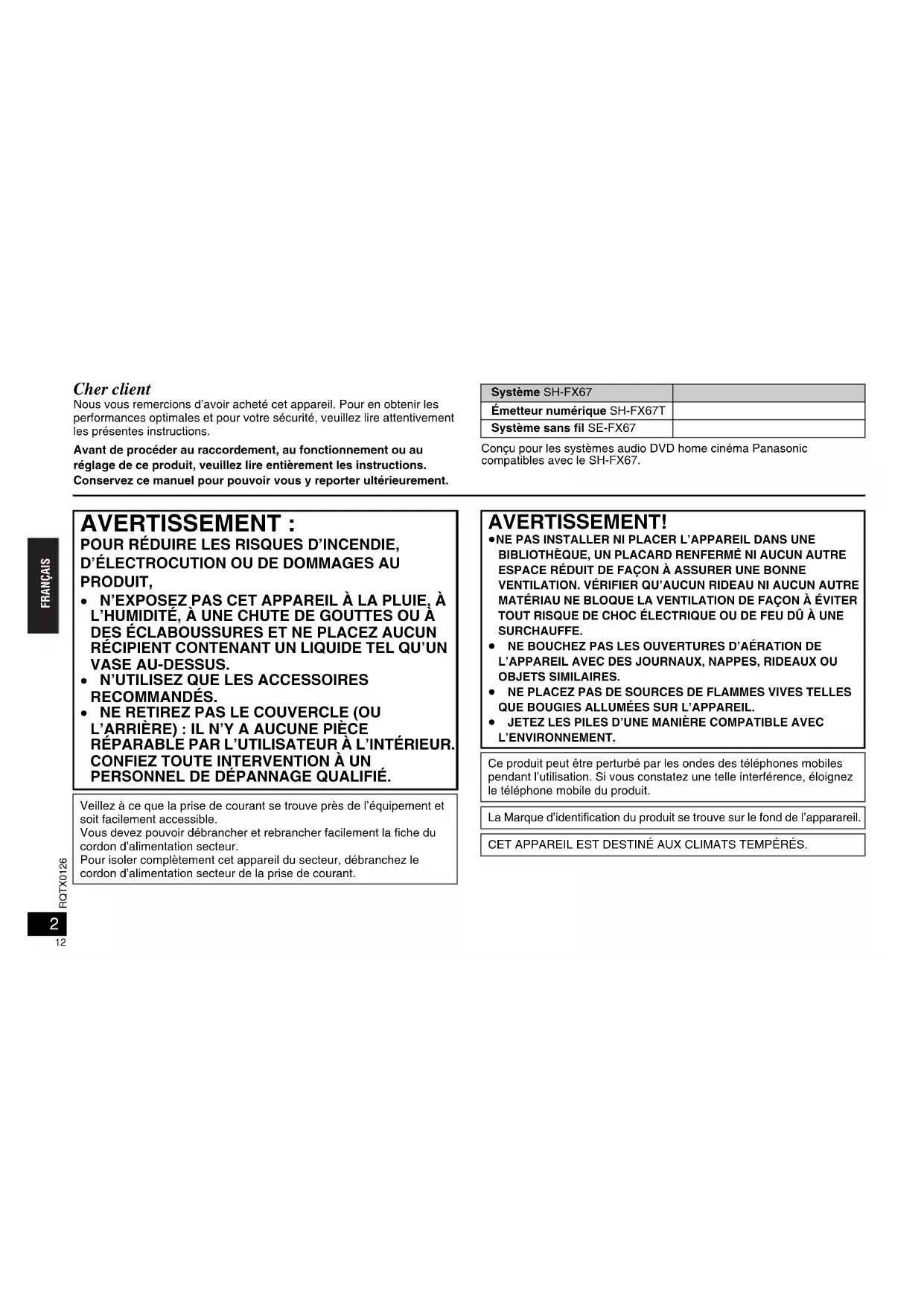

Nous vous remercions d'avoir acheté cet appareil. Pour en obtenir les performances optimales et pour votre sécurité, veuillez lire attentivement les instructions suivantes.

Avant de procéder au raccordement, au fonctionnement ou au réglage de ce produit, veuillez lire entièrement les instructions.

Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

Système SH-FX67
Émetteur numérique SH-FX67T
Système sans fil SE-FX67

Conçu pour les systèmes audio DVD home cinéma Panasonic compatibles avec le SH-FX67.

AVERTISSEMENT:

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AÉRATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL. JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

La marque d'identification du produit se trouve sur le fond de l'appareil.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

ÉMETTEUR NUMÉRIQUE SH-FX67T, SYSTÈME SANS FIL SE-FX67

FONCTIONNE SUR 2400 MHz À 2483,5 MHz

Déclaration de conformité (DoC)

Par la présente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) déclare que le présent produit est compatible avec les principales exigences et autres dispositions de la directive 1999/5/EC.

Les clients peuvent télécharger sur notre serveur DoC une copie de la Déclaration de conformité originale concernant nos produits R&TTE : http://www.doc.panasonic.de. Contact en Europe : Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, F. R. Germany. Ce produit est destiné à être utilisé dans les pays suivants : AT (Autriche), BE (Belgique), BG (Bulgarie), CH (Suisse), CZ (République tchèque), DE (Allemagne), DK (Danemark), EE (Estonie), ES (Espagne), FI (Finlande), FR (France), GR (Grèce), HU (Hongrie), IT (Italie), LT (Lituanie), LV (Lettonie), NL (Pays-Bas), NO (Norvège), PL (Pologne), PT (Portugal), RO (Roumanie), SE (Suède), SI (Slovénie), SK (Slovaquie), GB (Royaume-Uni), IS (Islande), IE (Irlande)

Table des matières

Introduction

Accessoires 3

Consignes de sécurité 5

Utilisation

Configuration 6, Raccordements 7, Création de la liaison sans fil 9, Utilisation des enceintes surround arrière 10

Référence

Guide de dépannage 11

Entretien 11

Spécifications 11

Accessoires

2 Cordon d'alimentation secteur

Ne doit être utilisé qu'avec cet appareil. Ne l'utilisez pas avec un autre matériel. De la même façon, n'utilisez pas les cordons d'un autre matériel avec cet appareil.

2 Câbles d'enceinte

Royaume-Uni

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement,

une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention d'éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union Européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilisez aucune source d'alimentation à courant continu. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Veillez à ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Veillez à ne pas renverser de liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Le cas échéant, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur. Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. En cas d'interruption du son, de non-allumage des témoins, d'apparition de fumée ou de tout autre problème non mentionné dans ce mode d'emploi, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a un risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Configuration

Préparation

• Avant le raccordement, mettez hors tension tous les appareils et lisez les modes d'emploi appropriés.
• Branchez le cordon d'alimentation au secteur une fois que tous les raccordements sont terminés.

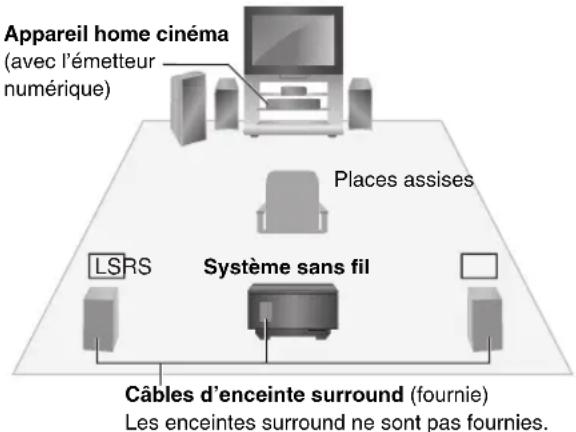

Schéma de la configuration sans fil

par exemple, 5.1 canaux

[Modèle compatible : par exemple SC-BT100, SC-PT860, SC-PT560]

LS : Surround (gauche), RS : Surround (droit) - À placer à côté ou légèrement derrière les places assises.

Remarque

• N'utilisez pas le système sans fil et l'émetteur numérique dans une armoire ou sur une étagère métalliques.
• N'essayez pas de brancher des enceintes surround supplémentaires sur l'appareil home cinéma.
• Placez le système sans fil à environ 10 m de l'appareil home cinéma.

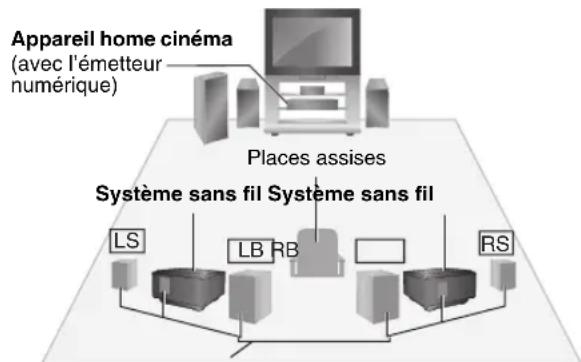

par exemple, 7.1 canaux

(Utilisation de deux appareils du système sans fil)

[Modèle compatible : par exemple SC-BT100]

Câbles d'enceintes surround (fournis)

Les enceintes surround et les enceintes surround arrière ne sont pas fournies.

Cette disposition permet une lecture 7.1 canaux. Votre appareil home cinéma doit pouvoir supporter une lecture 7.1 canaux.

LS : Surround (gauche), RS : Surround (droit)

• À placer à côté des places assises.

LB : Surround arrière (gauche), RB : Surround arrière (droit) - À placer derrière les places assises, à environ un mètre du niveau des oreilles.

Afin d'éviter toute interférence, conservez les distances suivantes entre le système sans fil et les autres dispositifs électroniques qui utilisent la même fréquence radio (bande 2,4 GHz).

Par exemple :

Système sans fil

LAN sans fil : environ 2 m

Téléphone sans fil et autres appareils électroniques : environ 2 m

Le système sans fil recherche automatiquement une voie libre en cas d'interférence avec les autres appareils lors de la communication. Dans ce cas, le témoin de liaison sans fil ("W1" ou un témoin) clignote sur l'appareil home cinéma, et le son émis par les enceintes surround est brièvement interrompu.

Il s'agit d'un fonctionnement normal visant à optimiser les performances de l'appareil home cinéma.

Si les interférences persistent, essayez de déplacer les autres appareils en prenant soin de les retirer du champ de portée du système sans fil, ou de rapprocher le système sans fil vers l'appareil home cinéma.

Raccordements

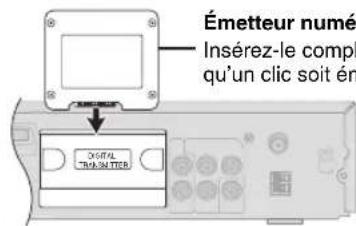

Émetteur numérique

Référez-vous également au mode d'emploi de votre appareil home cinéma.

Ne pas insérer ou retirer lorsque l'appareil home cinéma est sous tension.

Fiche SH-FX67 et élément jusqu'à ce qu'il soit.

par exemple, Arrière de l'appareil home cinéma

(Suite à la page suivante)

Configuration

Raccordements

Système sans fil

Préparation

Si les câbles de l'enceinte surround (avec un connecteur bleu et un connecteur gris) ont déjà été raccordés, débranchez-les de votre appareil home cinéma.

Branchez les enceintes sur le système sans fil. Branchez aux connecteurs de même couleur.

Impédance : 3 Ω à 6 Ω. Puissance nominale des enceintes : 100 W (Min).

Pour la connexion canal 5.1

[Modèle compatible : par exemple SC-BT100, SC-PT860, SC-PT560]

SURROUND (LS) : Bleu, SURROUND (RS) : Gris

Pour la connexion canal 7.1

[Modèle compatible : par exemple SC-BT100]

SURROUND (LS) : Bleu, SURROUND ARRIÈRE (LB) : Gris

SURROUND (RS) : Gris, SURROUND ARRIÈRE (RB) : Bleu

Réglage du sélecteur pour les enceintes gauche et droite

Réglage du sélecteur pour l'enceinte gauche

Réglage du sélecteur pour l'enceinte droite

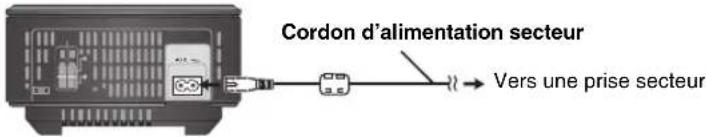

Cordon d'alimentation secteur

Création de la liaison sans fil

Référez-vous également au mode d'emploi de votre appareil home cinéma.

1. Mettez le système sans fil sous tension.

Bouton marche/arrêt de l'appareil [■I, ■O]

Ce bouton sert à allumer et à éteindre l'appareil.

I : L'appareil est allumé. 0 : L'appareil est éteint.

1 L'appareil est

Ce voyant est rouge quand l'appareil est branché et vert quand la liaison sans fil est activée.

Quand la liaison sans fil reste inactive pendant un certain temps, le voyant devient rouge.

2 Mettez l'appareil home cinéma sous tension et vérifiez le témoin de liaison sans fil sur l'appareil home cinéma.

Par exemple, affichage sur l'appareil home cinéma :

"W1" ou un témoin doit s'allumer. Si "W1" ou un témoin clignote, référez-vous au guide de dépannage (→ page 11).

3 Commencez la lecture sur l'appareil home cinéma.

Économies d'énergie

Même éteint, le système sans fil consomme une petite quantité d'énergie (environ 0,3 W). Si vous n'utilisez pas l'appareil pendant une période prolongée, débranchez-le de la prise secteur afin d'économiser de l'énergie.

Configuration

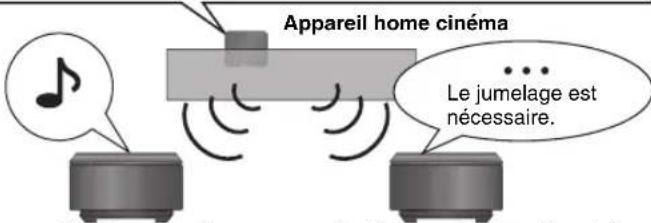

Utilisation des enceintes surround arrêté

[Modèle compatible : par exemple SC-BT100]

Pour activer le SH-FX67 supplémentaire pour la configuration 7.1 canaux, il est nécessaire d'effectuer un jumelage pour fonctionner avec l'autre SH-FX67.

Utilisez uniquement la carte de l'émetteur SH-FX67T.

Le système sans fil est à l'origine jumelé pour fonctionner avec la carte de l'émetteur SH-FX67T qui est livrée avec. Pour que d'autres accessoires puissent fonctionner avec la carte de l'émetteur SH-FX67T, il est nécessaire d'effectuer un jumelage.

Système sans fil Système sans fil supplémentaire

par exemple, après jumelage

• Conservez les cartes d'émetteur du système sans fil supplémentaire pour une utilisation ultérieure.

Préparation

Assurez-vous de brancher le cordon d'alimentation au secteur du système sans fil supplémentaire. - Mettez l'appareil home cinéma sous tension et réduisez le volume.

1 Mettez le système sans fil supplémentaire sous tension.

2 Tout en appuyant sur la touche saut et ralenti-recherche (par exemple [▶▶/▶]) sur l'appareil home cinéma, appuyez sur la touche numérique [3] située sur la télécommande jusqu'à ce que "P" s'allume sur l'affichage de l'appareil home cinéma.

3 Lorsque "P" s'affiche, appuyez sur [I/D SET] à l'arrêt du système sans fil supplémentaire.

Si "P" s'éteint avant que vous n'ayez eu le temps d'appuyer

sur [I/D SET], répétez l'étape 2 puis poursuivez la procédure.

Utilisez un objet pointu.

4 Tout en maintenant la touche [▶/▶] appuyée sur l'appareil home cinéma, appuyez sur la touche numérique [3] située sur la télécommande.

-Le témoin AUTO OPERATION ON/OFF s'allume en vert.

5 Éteignez puis rallumez le système sans fil supplémentaire.

Remarque

• Si vous devez changer la carte de l'émetteur, répétez les étapes de jumelage pour les deux appareils du système sans fil.
• Vous ne pouvez pas utiliser le système sans fil avec la carte de l'émetteur SH-FX65T.

Guide de dépannage

Avant de faire une demande de réparation, veuillez vérifier les points suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

Sur notre appareil home cinéma

Le témoin de liaison sans fil (par exemple "W1" ou un témoin) clignote.

Il n'y a pas de lien entre l'appareil home cinéma et le système sans fil. Mettez le système sans fil hors tension puis à nouveau sous tension. Vous pouvez également mettre le système sans fil hors tension, débrancher le cordon d'alimentation puis le rebrancher.

Le témoin de liaison sans fil (par exemple "W1" ou un témoin) ne s'allume pas.

• Vérifiez que l'appareil home cinéma est sous tension, et que le système sans fil est sous tension.
• Vérifiez que l'émetteur numérique est inséré complètement dans la fente de l'appareil home cinéma.

Entretien

Nettoyez cet appareil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ni de benzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon traité chimiquement, lisez attentivement les instructions qui l'accompagnent.

Spécifications

SECTION AMPLIFICATEUR

Puissance de sortie

Puissance de sortie RMS

Canal surround 125 W par canal (3 Ω), 1 kHz, distortion harmonique totale 10 %

Puissance totale RMS 250 W

Puissance de sortie DIN

Canal surround 70 W par canal (3 Ω), 1 kHz, distorsion harmonique

totale 1 %

Puissance totale DIN 140 W

GÉNÉRALITÉS

Alimentation

CA 230 V à 240 V, 50 Hz

Consommation SH-FX67T 1,5 W

SE-FX67 43 W

2,400 GHz à 2,4835 GHz

Nombre de canaux

3

Plage de température de fonctionnement

0°C à +40°C

Plage d'humidité de fonctionnement

20% à 80% HR

(sans condensation)

Consommation en mode éteint

environ 0,3 W

Remarque

1. Les spécifications sont sujettes à modification sans préavis. Les poids et les dimensions sont approximatifs.
2. La distorsion harmonique totale est calculée avec un analyseur de spectre numérique.

L'objet de la déclaration précitée ci-dessus est conforme aux conditions stipulées dans

les énoncés ci-après et aux normes harmonisées C. Ce produit est également conforme aux directives du Conseil européen.
