NÁVOD K OBSLUZE SHFX67 PANASONIC

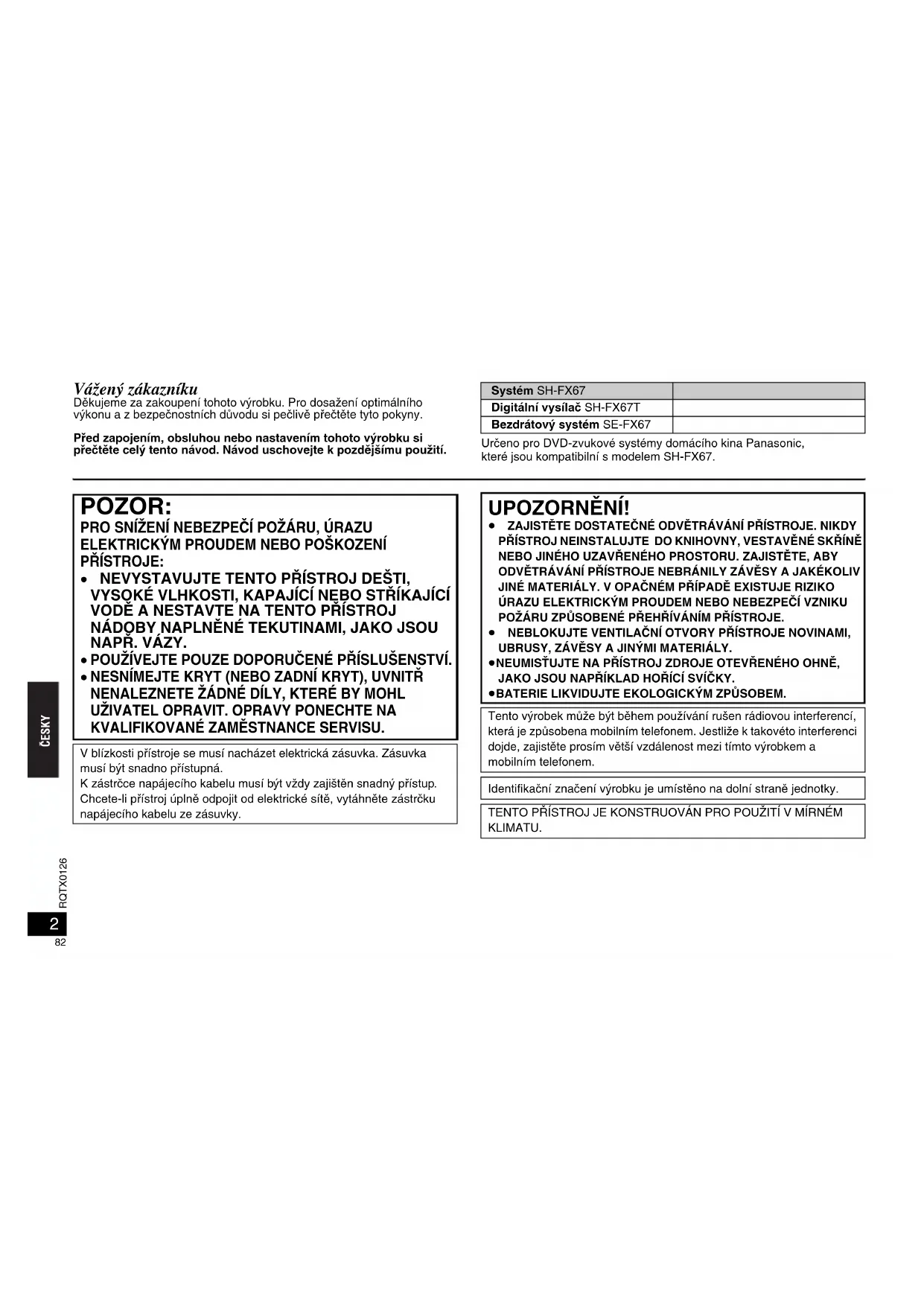

SH-FX67_RQTX0126_PL.fm Page 11 Friday, November 30, 2007 1:54 AM2 RQTX0126 CESKY Vážený zákazníku Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny.Před zapojením, obsluhou nebo nastavením tohoto výrobku si přečtěte celý tento návod. Návod uschovejte k pozdějšímu použití.Určeno pro DVD-zvukové systémy domácího kina Panasonic, které jsou kompatibilní s modelem SH-FX67.Systém SH-FX67Digitální vysílač SH-FX67TBezdrátový systém SE-FX67 POZOR: PRO SNÍŽENÍ NEBEZPEČÍ POŽÁRU, ÚRAZU

KVALIFIKOVANÉ ZAMĚSTNANCE SERVISU. V blízkosti přístroje se musí nacházet elektrická zásuvka. Zásuvka musí být snadno přístupná. K zástrčce napájecího kabelu musí být vždy zajištěn snadný přístup. Chcete-li přístroj úplně odpojit od elektrické sítě, vytáhněte zástrčku napájecího kabelu ze zásuvky. UPOZORNÊNÍ! ≥ ZAJISTĚTE DOSTATEČNÉ ODVĚTRÁVÁNÍ PŘÍSTROJE. NIKDY PŘÍSTROJ NEINSTALUJTE DO KNIHOVNY, VESTAVĚNÉ SKŘÍNĚ NEBO JINÉHO UZAVŘENÉHO PROSTORU. ZAJISTĚTE, ABY ODVĚTRÁVÁNÍ PŘÍSTROJE NEBRÁNILY ZÁVĚSY A JAKÉKOLIV JINÉ MATERIÁLY. V OPAČNÉM PŘÍPADĚ EXISTUJE RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEBO NEBEZPEČÍ VZNIKU POßÁRU ZPŮSOBENÉ PŘEHŘÍVÁNÍM PŘÍSTROJE.≥ NEBLOKUJTE VENTILAČNÍ OTVORY PŘÍSTROJE NOVINAMI, UBRUSY, ZÁVĚSY A JINÝMI MATERIÁLY.≥NEUMISŤUJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ, JAKO JSOU NAPŘÍKLAD HOŘÍCÍ SVÍČKY.≥BATERIE LIKVIDUJTE EKOLOGICKÝM ZPŮSOBEM.Tento vÿrobek mûƒe bÿt bêhem pouƒívání ru¢en rádiovou interferencí, která je zpûsobena mobilním telefonem. Jestliƒe k takovéto interferenci dojde, zajistête prosím vêt¢í vzdálenost mezi tímto vÿrobkem a mobilním telefonem.Identifikační značení výrobku je umístěno na dolní straně jednotky. TENTO PÂÍSTROJ JE KONSTRUOVÁN PRO POUßITÍ V MÍRNÉM KLIMATU.

Prohlá¢ení o shodê (DoC) SpoleÎnost Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) tímto prohla¢uje, Ŀe tento produkt odpovídá základním poĿadavkûm a dal¢ím dûleĿitým ustanovením smêrnice 1999/5/ES. Odbêratelé si mohou stáhnout kopii pûvodního prohlá¢ení DoC naçich produktû R&TTE z na¢eho serveru DoC: http://www.doc.panasonic.de Kontakt v Evropê: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F. R. Germany Tento produkt je urçen k pouĿívání v následujících zemích: BE (Belgie), BG (Bulharsko), CZ (Çeská republika), DK (Dánsko), EE (Estonsko), FI (Finsko), FR (Francie), DE (Nêmecko), NL (Nizozemsko), NO (Norsko), PL (Polsko), PT (Portugalsko), AT (Rakousko), GR (Âecko), RO (Rumunsko), SK (Slovensko), SI (Slovinsko), ES (£panêlsko), SE (£védsko), CH (£výcarsko), GB (Spojené království), IS (Island), IE (Irsko) Příslušenství ∏ 2Sít’ovÿ kabely Slouƒi pouze pro tento přístroj. Nepouƒívejte s jinÿm zařízenim. K připojeni tohoto přístroje nepouƒívejte kabely jinÿch zařízeni. ∏ 2 Kabely reproduktorů

SH-FX67_RQTX0126_CZ.fm Page 3 Thursday, November 29, 2007 10:26 PM4 RQTX0126 CESKY Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové uživatele v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

SH-FX67_RQTX0126_CZ.fm Page 4 Thursday, November 29, 2007 10:26 PM5 RQTX0126 CESKY Bezpečnostní opatření Přístroj postavte na rovnou plochu mimo dosah přímého slunečního záření, vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Působením takového prostředí by mohlo dojít k poškození skříňky a dalších součástí přístroje s následným zkrácením životnosti zařízení. Na přístroj nepokládejte těžké předměty. Nepoužívejte vysokonapět’ové zdroje. Mohlo by dojít k přetížení přístroje a vzniku požáru. Nepoužívejte stejnosměrné zdroje napětí. Při instalaci přístroje na lodi či jiných místech se stejnosměrným proudem pečlivě zkontrolujte zdroj napájení. Ujistěte se, zda je sít’ová šňůra správně zapojena a zda není poškozena. Špatné zapojení a poškození kabelu může vyvolat požár nebo úraz elektrickým proudem. Na kabel nepokládejte těžké předměty, neohýbejte jej a netahejte za něj. Při odpojování kabelu ze zásuvky jej pevně uchopte za zástrčku. Tahání za sít’ovou šňůru může způsobit úraz elektrickým proudem. Se zástrčkou nemanipulujte mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem. Zabraňte vniknutí či pádu kovových předmětů do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše. Zabraňte vniknutí kapalin do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše. Jestliže k tomu přesto dojde, ihned odpojte přístroj od napájení a obrat’te se na prodejce. Do přístroje nevstřikujte insekticidy. Obsahují hořlavé plyny, jež mohou po vstříknutí do přístroje vzplanout. Nepokoušejte se přístroj opravovat sami. Jestliže se přerušil zvuk, nesvítí indikátory, objevil se kouř nebo jiný problém, který není popsán v tomto návodu k obsluze, odpojte sít’ovou šňůru a obrat’te se na prodejce nebo autorizované servisní středisko. Při opravě, demontáži nebo montáži přístroje nekvalifikovanými osobami může dojít k úrazu elektrickým proudem nebo poškození přístroje. Nehodláte-li přístroj delší dobu používat, odpojte jej od zdroje napájení – prodloužíte tak jeho životnost. Umístění Napětí Zabezpečení sít’ové šňůry Cizí předměty Servis

SH-FX67_RQTX0126_CZ.fm Page 5 Thursday, November 29, 2007 10:26 PM6 RQTX0126CESKY Nastavení Příprava≥ Před připojováním vypněte všechna zařízení a přečtěte si příslušné návody k obsluze.≥ Nezapojujte sít’ový kabel, dokud nebudou dokončena všechna ostatní připojení.

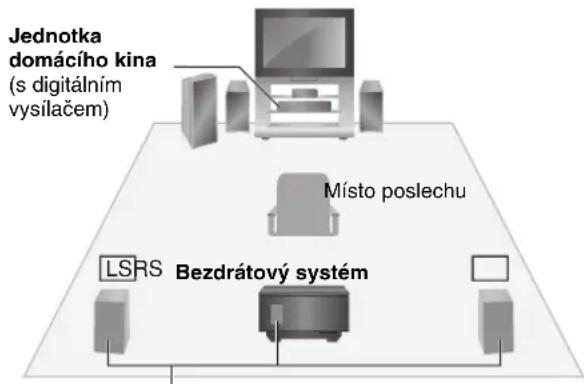

Schéma bezdrátového zapojení např. 5.1 kanál.[Kompatibilní model: např. SC-BT100, SC-PT860, SC-PT560] LS: Prostorový (levý), RS: Prostorový (pravý) ≥ Umístění po straně místa poslechu nebo nedaleko za ní.[Poznámka]≥ Bezdrátový systém ani digitální vysílač nepoužívejte v kovové skříňce či poličce.≥ K jednotce domácího kina nepřipojujte žádné další prostorové reproduktory.≥ Bezdrátový systém umístěte do vzdálenosti přibl. 10 m od jednotky domácího kina.např.

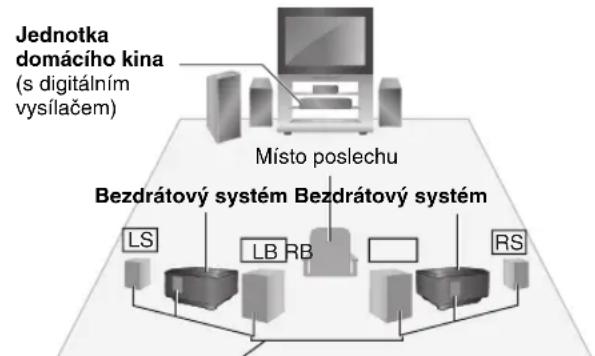

7.1 kanál. (Se dvěma jednotkami bezdrátového systému)

[Kompatibilní model: např. SC-BT100] Toto uspořádání nabízí 7.1kanálové přehrávání. Jednotka domácího kina musí podporovat přehrávání 7.1kanálového zvuku. LS: Prostorový (levý), RS: Prostorový (pravý) ≥ Umístìní po stranì místa poslechu. LB: Zadní prostorový (levý), RB: Zadní prostorový (pravý) ≥ Umístìní za místem poslechu ve výšce pøibl. 1 metr nad úrovní uší. LS RS Jednotka domácího kina (s digitálním vysílačem)Bezdrátový systémMísto poslechuKabely prostorových reproduktorů (součástí dodávky) Prostorové reproduktory nejsou součástí baleni.

LB RB Kabely prostorových reproduktorů (součástí dodávky) Prostorové reproduktory a zadní prostorové reproduktory nejsou součástí balení.Jednotka domácího kina (s digitálním vysílačem)Místo poslechuBezdrátový systém Bezdrátový systém

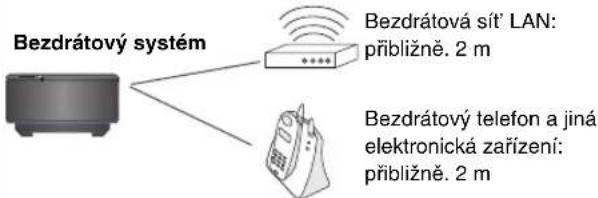

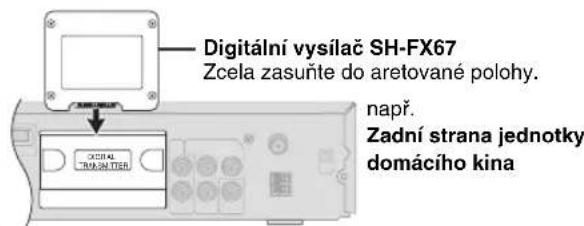

SH-FX67_RQTX0126_CZ.fm Page 6 Thursday, November 29, 2007 10:26 PM7 RQTX0126 CESKY ∫ Digitální vysílačViz také návod k obsluze jednotky domácího kina. (Pokračování na další straně) Bude-li některé z uvedených zařízení rušit komunikaci, bezdrátový systém automaticky vyhledá volný kanál.V takové situaci se na jednotce domácího kina rozbliká indikátor bezdrátového spojení („ [W1] “ nebo indikátor) a dojde ke krátkému přerušení zvuku prostorových reproduktoru.Jedná se o normální činnost zařízení, jejímž cílem je zajistit nejlepší možný výkon jednotky domácího kina.Pokud rušení přetrvá, zkuste přemístit ostatní zařízení na jiná místa mimo dosah bezdrátového systému nebo umístit bezdrátový systém blíže k jednotce domácího kina.Bezdrátová sít’ LAN:přibližně. 2 m Bezdrátový telefon a jiná elektronická zařízení:přibližně. 2 mBezdrátový systémK zamezení rušení dodržujte následující vzdálenosti mezi bezdrátovým systémem a dalšími elektronickými zařízeními, jež využívají stejné frekvence (pásmo 2,4 GHz).např. Připojení Nevkládejte ani nevyjímejte při zapnuté jednotce domácího kina. TRANSMITTERDIGITALDigitální vysílač SH-FX67Zcela zasuňte do aretované polohy.např.Zadní strana jednotky domácího kina

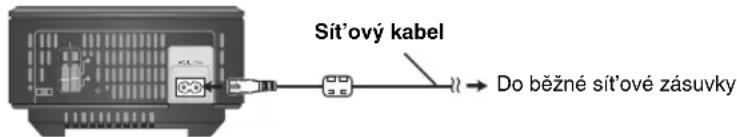

SH-FX67_RQTX0126_CZ.fm Page 7 Thursday, November 29, 2007 10:26 PM8 RQTX0126CESKY Nastavení ∫ Bezdrátový systémPříklad rozmístìní Jsou-li již připojeny kabely prostorových reproduktorů (s modrým a šedým konektorem), odpojte kabely prostorových reproduktorů od jednotky domácího kina. Připojení ∫ Sít’ový kabelAC INSPEAKERSENCEINTESLS / RB LB / RSSURROUND (3 – 6 )AMBIOPHONIQUES SURR

SIDE Připojte kabely k bezdrátovému systému Připojte ke konektorům stejné barvy.Sít’ový kabelZcela zasuňte.Prostorový volič Impedance: 3 ≠ až 6 ≠ Jmenovitý výkon reproduktoru: 100 W (Min) Pro 5.1kanálové připojení [Kompatibilní model: např. SC-BT100, SC-PT860, SC-PT560]PROSTOROVÝ (LS): ModrýPROSTOROVÝ (RS): Šedý Pro 7.1kanálové připojení [Kompatibilní model: např. SC-BT100]PROSTOROVÝ (LS): Modrý ZADNí PROSTOROVÝ (LB): Šedý PROSTOROVÝ (RS): Šedý ZADNí PROSTOROVÝ (RB): Modrý Nastavení selektoru pro levé reproduktoryNastavení selektoru pro pravé reproduktoryNastavení selektoru pro levé a pravé reproduktory AC IN Do běžné sít’ové zásuvkySít’ový kabel

SH-FX67_RQTX0126_CZ.fm Page 8 Thursday, November 29, 2007 10:26 PM9 RQTX0126 CESKY Viz také návod k obsluze jednotky domácího kina.Úspora energieBezdrátový systém spotřebovává malé množství energie i v případě vypnutí (přibl. 0,3 W). Chcete-li šetřit energií v situaci, kdy přístroj nebudete delší dobu používat, odpojte jej od sít’ové zásuvky. Aktivace bezdrátového spojení

Zapněte bezdrátový systém. AUT

Tlačítko zapnutí a vypnutí [C I, BÍ] Toto tlačítko slouží pro zapnutí a vypnutí přístroje. C I: Zařízení je zapnuté. B Í: Zařízení je vypnuté. Indikátor AUTO OPERATION ON/OFF Tento indikátor svítí červeně, pokud je jednotka zapnutí a zeleně, když je aktivováno bezdrátové spojení.Když je bezdrátové spojení delší dobu neaktivní, svítí červeně.

Zapněte jednotku domácího kina a zkontrolujte na ní indikátor bezdrátového spojení.

Spust’te přehrávání na jednotce domácího kina.

Mělo by se zobrazit „ [W1] “ nebo indikátor. ≥ Pokud „ [W1] “ nebo indikátor bliká, viz Průvodce odstraňováním problemů (➜ strana 11).např. Displej na jednotce domácího kina

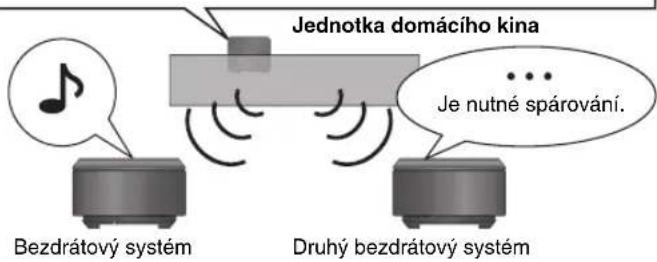

SH-FX67_RQTX0126_CZ.fm Page 9 Thursday, November 29, 2007 10:26 PM10 RQTX0126 CESKY Nastavení [Kompatibilní model: např. SC-BT100] Chcete-li aktivovat další zařízení SH-FX67 pro 7.1kanálovou konfiguraci, bude nutné jej spárovat s prvním zařízením SH-FX67. ≥ Uschovejte vysílačové karty druhého bezdrátového systému pro budoucí použití. Příprava ≥ Připojte sít’ový kabel druhého bezdrátového systému. ≥ Zapněte jednotku domácího kina a snižte hlasitost. 1 Zapněte druhý bezdrátový systém. 2 Zatímco budete na jednotce domácího kina tisknout tlačítko pro přeskakování nebo vyhledávání při přehrávání (např. [9/5]), stisknìte na dálkovém ovladači číselné tlačítko [3], dokud se na displeji jednotky domácího kina nerozsvítí symbol „P“. 3 Zatímco je zobrazen symbol „P“, stiskněte na zadní straně druhého bezdrátového systému tlačítko [I/D SET]. ≥Pokud „P“ zmizí před stisknutím [I/D SET], zopakujte krok 2 a pokračujte v postupu. 4 Zároveň s přidržením [9/5] na jednotce domácího kina stiskněte číselné tlačítko [3] na dálkovém ovladači. ≥Indikátor AUTO OPERATION ON/OFF se rozsvítí zeleně. 5 Vypněte a zapněte druhý bezdrátový systém. [Poznámka] ≥ Vyměníte-li vysílačovou kartu, proveďte párování pro obě jednotky bezdrátového systému. ≥ Bezdrátový systém nelze používat s vysílačovou kartou SH-FX65T. Použití zadních prostorových reproduktorů Použijte jedin

vysílačovou kartu SH-FX67T. Bezdrátový systém je původně spárován s vysílačovou kartou SH-FX67T, která se s ním dodává. Aby mohlo s touto vysílačovou kartou SH-FX67T fungovat další příslušenství, je nutné jeho spárování. Je nutné spárování. Bezdrátový systém Jednotka domácího kina Druhý bezdrátový systém např. Po spárování

Použijte špičatý předmět.

SH-FX67_RQTX0126_CZ.fm Page 10 Thursday, November 29, 2007 10:26 PM11 RQTX0126 CESKY Průvodce odstraňováním problémů Než požádáte o servisní opravu, proveďte následující kontroly. Máte-li u některých z kontrolních bodů pochybnosti nebo jestliže řešení uvedená v tabulce problém nevyřeší, požádejte o pokyny prodejce. Na jednotce domácího kina Přístroj čistěte měkkou suchou tkaninou. ≥ K čištění nikdy nepoužívejte alkohol, ředidlo ani benzin. ≥ Před použitím chemicky ošetřené utěrky si pozorně přečtete přiložený návod. Výstupní výkon Efektivní hodnota výstupního výkonu Prostorový kanál 125 W na kanál (3 ≠), 1 kHz, 10 % THD Celkový výkon režimu 250 W Výstupní výkon DIN Prostorový kanál 70 W na kanál (3 ≠), 1kHz, 1% THD Celkový výstupní výkon DIN 140 W Napájení 230 V až 240 V st, 50 Hz Příkon SH-FX67T 1,5 W SE-FX67 43 W Rozměry (ŠtVtH) SH-FX67T 65 mmk52 mmk8,6 mm SE-FX67 165 mmk90 mmk164 mm Hmotnost SH-FX67T 0,02 kg SE-FX67 0,720 kg Bezdrátový modul Frekvenèní rozsah 2,400 GHz až 2,4835 GHz Počet kanálů 3 Rozsah provozních teplot 0 oC až r40 oC Rozsah provozní vlhkosti 20 % až 80 % RV (bez kondenzace) [Poznámka]

1. Technické údaje mohou být změněny bez předchozího upozornění.

Hmotnost a rozměry jsou přibližné.

2. Celkové harmonické zkreslení je měřeno digitálním spektrálním

analyzátorem. Indikátor bezdrátového spojení (např. „ [W1] “ nebo indikátor) bliká. ≥ Mezi jednotkou domácího kina a bezdrátovým systémem není navázané spojení. Vypněte bezdrátový systém a znovu jej zapněte. Bezdrátový systém také můžete vypnout, odpojit sít’ový kabel a znovu ho připojit. Indikátor bezdrátového spojení (např. „ [W1] “ nebo indikátor) nesvítí. ≥ Zkontrolujte zapnutí jednotky domácího kina i zapnutí bezdrátového systému. ≥ Ověřte, že digitální vysílač je zcela zasunut do slotu jednotky domácího kina. Údržba

Příkon ve vypnutém režimu přibl. 0,3 W Technické údaje
