SHFX67 - Hi-Fi set PANASONIC - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloos surroundspeakersysteem (achterkit)
Model	SH-FX67 (zender SH-FX67T, ontvanger SE-FX67)
Merk	Panasonic
RMS-uitgangsvermogen (surround)	125 W per kanaal (3 Ω, 1 kHz, 10% THD) – 250 W totaal
DIN-uitgangsvermogen (surround)	70 W per kanaal (3 Ω, 1 kHz, 1% THD) – 140 W totaal
Voeding	230-240 V AC, 50 Hz
Stroomverbruik (zender SH-FX67T)	1,5 W
Stroomverbruik (ontvanger SE-FX67)	43 W
Stroomverbruik in stand-by	~0,3 W
Radiofrequentieband	2,400 – 2,4835 GHz
Draadloos bereik	Circa 10 m (afhankelijk van omgeving)
Ondersteund aantal kanalen	5.1 of 7.1 (met tweede kit)
Impedantie compatibele luidsprekers	3 tot 6 Ω
Bedrijfstemperatuur	0 °C tot +40 °C
Bedrijfsvochtigheid	20% tot 80% RV (zonder condensatie)
Meegeleverde accessoires	2 netsnoeren, 2 luidsprekerkabels
Onderhoud	Zachte, droge doek – geen alcohol, thinner of benzine gebruiken
Veiligheid	Niet zelf openen of repareren – bij problemen stekker uittrekken
Onderdelen / repareerbaarheid	Contacteer verkoper of erkend centrum – zenderkaart vervangbaar (paring nodig)
Algemene informatie	Ontworpen voor gematigd klimaat – compatibel met Panasonic home cinema (b.v. SC-BT100, SC-PT860)

Veelgestelde vragen - SHFX67 PANASONIC

Hoe installeer ik het draadloze SH-FX67 systeem?

Plaats het draadloze systeem op ongeveer 10 m van het home cinema-apparaat. Sluit de surroundluidsprekers aan op de connectors met de bijbehorende kleur (blauw/grijs). Plaats de digitale zender SH-FX67T in de sleuf van het home cinema-apparaat. Sluit de netsnoeren aan en schakel de stroom in.

Hoe maak ik een draadloze verbinding tussen zender en ontvanger?

Schakel het draadloze systeem in (knop I), schakel vervolgens het home cinema-apparaat in. Het verbindingslampje (bijv. 'W1') moet gaan branden. Knippert het, raadpleeg dan de probleemoplossingsgids. De verbinding wordt automatisch tot stand gebracht.

Wat moet ik doen als het verbindingslampje knippert?

Knipperen duidt op verlies van verbinding. Schakel het draadloze systeem uit en weer in. U kunt ook de stroomkabel van de ontvanger loskoppelen en weer aansluiten.

Hoe koppel ik een tweede draadloos systeem voor 7.1 kanalen?

Schakel de tweede ontvanger in. Druk op het home cinema-apparaat op [▶▶/▶] en op de cijfertoets [3] tot 'P' wordt weergegeven. Druk vervolgens met een puntig voorwerp op [I/D SET] aan de achterzijde van de tweede ontvanger. Eindig door opnieuw op [▶/▶] en [3] te drukken.

Welke installatievoorzorgsmaatregelen zijn er?

Vermijd installatie in een metalen kast. Houd minimaal 2 m afstand van apparaten die de 2,4 GHz-band gebruiken (draadloos LAN, draadloze telefoon). Plaats de surroundluidsprekers naast of iets achter de zitplaatsen.

Hoe maak ik het draadloze systeem schoon?

Gebruik een zachte, droge doek. Gebruik nooit alcohol, verfverdunner of benzine. Gebruikt u een chemisch behandelde doek, lees dan eerst de instructies.

Kan ik het draadloze systeem met een ander home cinema-apparaat gebruiken?

De SH-FX67 is speciaal ontworpen voor compatibele Panasonic home cinema-systemen (b.v. SC-BT100, SC-PT860, SC-PT560). Controleer de compatibiliteit in de handleiding van uw apparaat.

Hoe kan ik het stroomverbruik in stand-by verminderen?

Zelfs uitgeschakeld verbruikt de ontvanger ongeveer 0,3 W. Koppel het los van het stopcontact als u het gedurende langere tijd niet gebruikt om energie te besparen.

Wat moet ik doen bij radiostoring?

Plaats andere zendende apparaten (WiFi-router, DECT-telefoon) op minimaal 2 m afstand van het draadloze systeem. Breng de ontvanger indien mogelijk dichter bij het home cinema-apparaat. De automatische vrije kanaalzoekfunctie moet onderbrekingen minimaliseren.

Worden luidsprekerkabels meegeleverd?

Ja, bij de SH-FX67 kit worden twee luidsprekerkabels meegeleverd. Gebruik ze om de surroundluidsprekers op de SE-FX67 ontvanger aan te sluiten, met inachtneming van de kleuren (blauw voor links, grijs voor rechts).

GEBRUIKSAANWIJZING SHFX67 PANASONIC

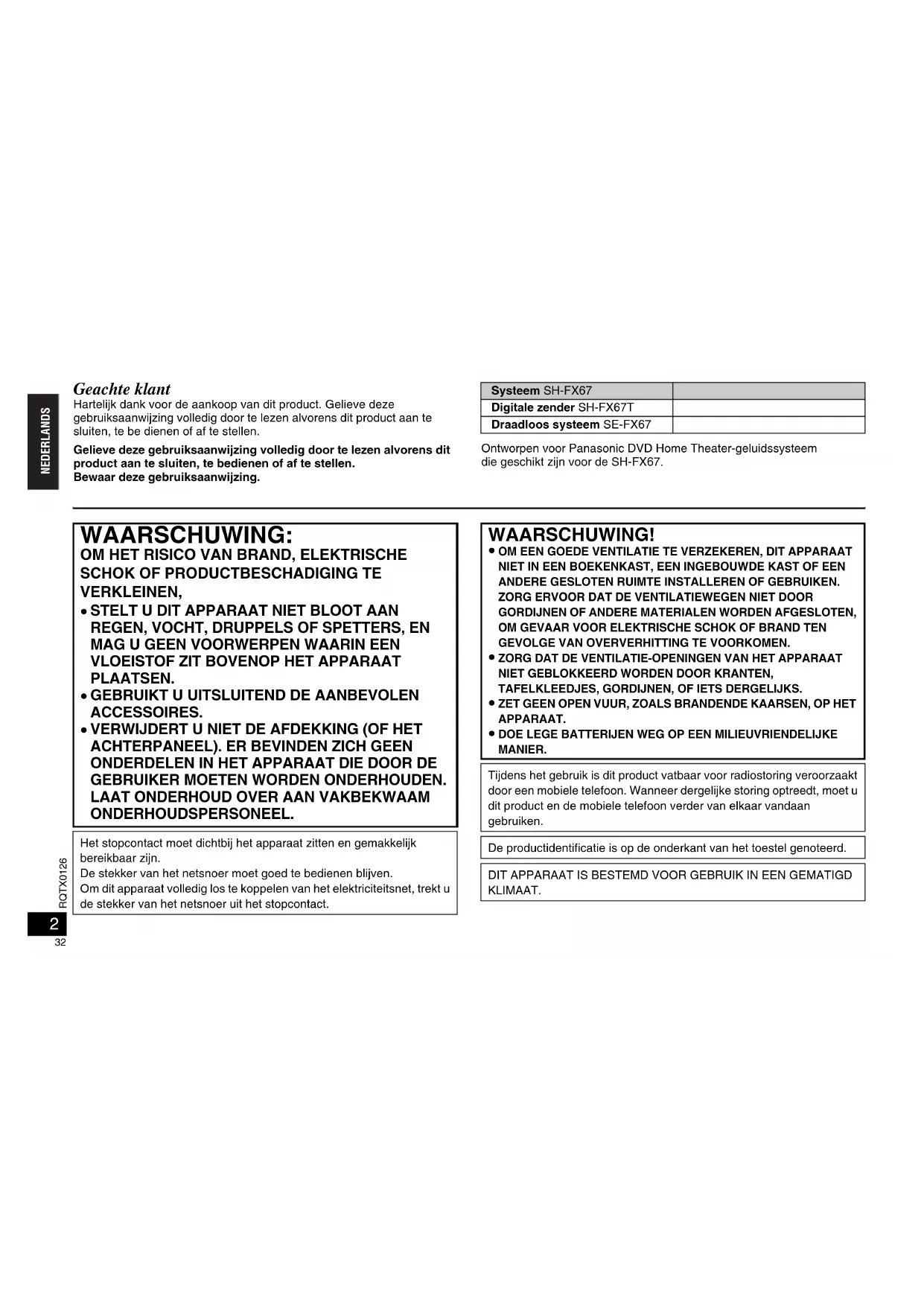

Hartelijk dank voor de aankoop van dit product. Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te bedienen of af te stellen.

Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te bedienen of af te stellen. Bewaar deze gebruiksaanwijzing.

Systeel SH-FX67
Digitale zender SH-FX67T
Draadloos systeel SE-FX67

Ontworpen voor Panasonic DVD Home Theater-geluidssystemen die geschikt zijn voor de SH-FX67.

WAARSCHUWING:

OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERKLEINEN,

• STEL DIT APPARAAT NIET BLOOT AAN REGEN, VOCHT, DRUPPELS OF SPETTERS, EN MAG U GEEN VOORWERPEN WAARIN EEN VLOEISTOF ZIT BOVENOP HET APPARAAT PLAATSEN.
• GEBRUIK UITSLUITEND DE AANBEVOLEN ACCESSOIRES.
• VERWIJDER NIET DE AFDEKKING (OF HET ACHTERPANEEL). ER BEVINDEN ZICH GEEN ONDERDELEN IN HET APPARAAT DIE DOOR DE GEBRUIKER MOETEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN VAKBEKWAAM ONDERHOUDSPERSONEEL.

Het stopcontact moet dicht bij het apparaat zitten en gemakkelijk bereikbaar zijn.

De stekker van het netsnoer moet goed te bedienen blijven.

Om het apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact.

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN OVERVERHITTING TE VOORKOMEN. ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS. ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT.
• DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER.

Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele telefoon verder van elkaar vandaan gebruiken.

De productidentificatie is op de onderkant van het toestel genoteerd.

DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT.

DIGITALE ZENDER SH-FX67T DRAADLOOS SYSTEEM SE-FX67

C11770WERKT BIJ 2400MHz TOT 2483,5MHz

Conformiteitsverklaring (declaration of conformity - DoC) Hierbij verklaart Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) dat dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van de Richtlijn 1999/5/EC.

Klanten kunnen een kopie van de originele Conformiteitsverklaring voor onze R&TTE-producten downloaden van onze DoC-server: http://www.doc.panasonic.de

Contact in de EU: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, F. R. Germany. Dit product is bedoeld voor gebruik in de volgende landen: AT (Oostenrijk), BE (België), BG (Bulgarije),

CH (Zwitserland), CZ (Tsjechische Republiek),

DE (Duitsland), DK (Denemarken), EE (Estland),

ES (Spanje), FI (Finland), FR (Frankrijk),

GR (Griekenland), HU (Hongarije), IT (Italië), LT (Litouwen),

LV (Letland), NL (Nederland), NO (Noorwegen),

PL (Polen), PT (Portugal), RO (Roemenië), SE (Zweden),

SI (Slovenië), SK (Slowakije), GB (Verenigd Koninkrijk),

IS (IJsland), IE (Ierland)

Inhoud

Introductie

Accessoires 3

Veiligheidsmaatregelen 5

Gebruik

Installatie 6

Aansluitingen 7

De draadloze verbinding tot stand brengen 9

De surroundluidsprekers achter gebruiken. 10

Informatie

Handleiding voor het oplossen van problemen 11

Onderhoud 11

Wij verzoeken u te controleren of er geen accessoires in de verpakking ontbreken.

2 Netsnoeren

Uitsluitend bestemd voor gebruik met dit apparaat. Gebruik het niet voor andere apparaten. Gebruik evenmin snoeren van andere apparatuur met dit apparaat.

2 Luidsprekerkabels

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden

verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product.

Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

Veiligheidsmaatregelen

Plaatsing

Plaats het apparaat op een horizontale ondergrond waar het niet blootgesteld wordt aan direct zonlicht, hoge temperaturen, hoge vochtigheid of sterke trillingen. Deze condities kunnen leiden tot beschadiging van de buitenpanelen en van interne onderdelen, zodat het apparaat minder lang zal meegaan. Zet geen zware voorwerpen op het apparaat.

Bedrijfsspanning

Gebruik het apparaat niet op een hoogspanningsbron. Dit kan resulteren in overbelasting en zelfs in brand.

Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvuldig de stroomvoorziening wanneer u het apparaat wilt gebruiken op een boot of andere plaats waar gelijkstroom wordt gebruikt.

Behandeling van het netsnoer

Zorg dat het netsnoer juist is aangesloten en niet beschadigd is. Verkeerde aansluiting of beschadiging van het netsnoer kan brand of een elektrische schok veroorzaken. Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op.

Pak altijd de stekker vast om het netsnoer uit het stopcontact te halen. Trek niet aan het snoer, want dit kan resulteren in een elektrische schok. Pak de stekker nooit met natte handen vast. Anders kunt u een elektrische schok krijgen.

Vreemde voorwerpen

Zorg dat er geen metalen voorwerpen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken.

Pas ook op dat er geen vloeistoffen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken. Mocht dit gebeuren, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw handelaar.

Spuit geen insectensprays op of in de buurt van het apparaat. Deze sprays bevatten gassen die kunnen ontvlammen wanneer zij in de buurt van het apparaat worden gebruikt.

Reparaties

Probeer niet om dit apparaat te repareren. Als het geluid wegvalt, de indicatoren niet aangaan, het apparaat rook uitstoot of er een andere storing optreedt die niet in deze gebruiksaanwijzing is beschreven, trek dan de stekker uit het stopcontact en neem contact op met uw handelaar of een erkend servicecentrum. Reparatie, demonteren, reconstrueren e.d. door niet bevoegde personen kan resulteren in een elektrische schok of beschadiging van het apparaat.

Het apparaat zal langer meegaan als u de stekker uit het stopcontact haalt wanneer u het apparaat voor langere tijd niet gaat gebruiken.

Installatie

Voorbereiding

• Zet alle toestellen uit en lees de betreffende instructies alvorens aansluitingen te verrichten.
• Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn verricht.

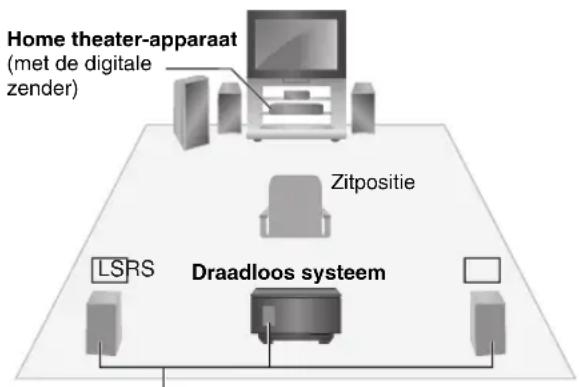

■ Afbeelding met draadloze instelling

bv. 5.1 kan.

[Compatibel model: bijvoorbeeld SC-BT100, SC-PT860, SC-PT560]

Kabels voor surroundluidspreker (meegeleverd). Surroundluidsprekers niet meegeleverd.

LS: Surround (links), RS: Surround (rechts) - Plaatsen aan de zijkant of iets achter de zitplaats.

Opmerking

• Zet het draadloze systeem en de digitale zender niet in een metalen kast of binnen een metalen boekenplank.
• Probeer geen extra surroundluidsprekers aan te sluiten op het home theater-apparaat.
• Plaats het draadloze systeem op ongeveer 10 m afstand van het home theater-apparaat.

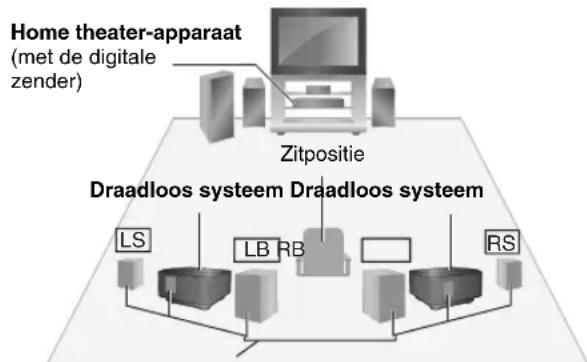

bv. 7.1 kan.

(Gebruik van twee apparaten van het draadloze systeem)

[Compatibel model: bijvoorbeeld SC-BT100]

Kabels voor surroundluidspreker (meegeleverd)

Surroundluidsprekers en surroundluidsprekers achter niet meegeleverd.

Deze zetting biedt 7.1-kanaals weergave. Uw home theater-apparaat moet 7.1 kanalen kunnen afspelen.

LS: Surround (links), RS: Surround (rechts)

• Plaatsen aan de zijkant van de zitplaats.

LB: Surround links (LB), RB: Surround rechts (RB) - Plaatsen achter de zitplaatsen, circa 1 meter hoger dan oorniveau.

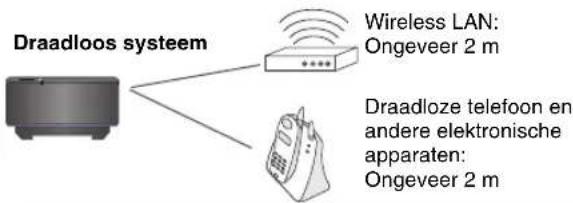

Om storingen te voorkomen, houdt u de volgende afstand aan tussen het draadloze systeem en andere elektronische apparaten die gebruik maken van dezelfde radiofrequentie (2,4 GHz band).

bv.

Het draadloze systeem zoekt automatisch een vrij kanaal als andere apparatuur de communicatie stoort. In dat geval knippert de indicator van de draadloze verbinding ("W1" een indicator) op het hoofdapparaat en produceert de luidspreker even geen geluid.

Dit duidt op een normale werking van het toestel om uw home theater-apparaat optimaal te laten presteren.

Als de storingen zich blijven voordoen, moet u de andere apparaten buiten het bereik van het draadloze systeem plaatsen, of u kunt het draadloze systeem dichterbij uw home theater-apparaat plaatsen.

Aansluitingen

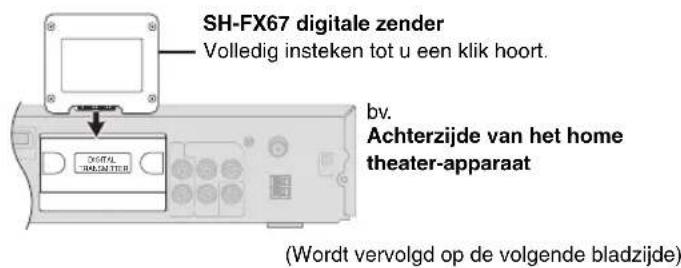

Digitale zender

Raadpleeg ook de gebruiksaanwijzing van uw home theater-apparaat.

Plaats of verwijder de zender niet als het home theaterapparaat aan is.

Installatie

Aansluitingen

Draadloos systeem

Voorbereiding

Als de kabels voor de surroundluidsprekers (met een blauwe en een grijze aansluiting) al zijn aangesloten, koppelt u de kabels voor de surroundluidsprekers los van uw home theater-apparaat.

De luidsprekers aansluiten op het draadloze systeem.

Verbinden met aansluitingen van dezelfde kleur.

Impedantie: 3 Ω tot 6 Ω

Luidsprekervermogen: 100 W (Min)

Voor 5.1-kanaals aansluiting

[Compatibel model: bijvoorbeeld SC-BT100, SC-PT860, SC-PT560]

SURROUND (LS): Blauw

Selectorinstelling voor

de linker- en

rechter luidsprekers

Voor 7.1-kanaals aansluiting

[Compatibel model: bijvoorbeeld SC-BT100]

SURROUND (LS): Blauw

SURROUND ACHTER (LB): Grijs

Selectorinstelling voor de

linker luidsprekers

SURROUND (RS): Grijs

SURROUND ACHTER (RB): Blauw

Selectorinstelling voor de rechter luidsprekers

Netsnoeren

De draadloze verbinding tot stand brengen

Raadpleeg ook de gebruiksaanwijzing van uw home theater-apparaat.

1 Schakel het draadloze systeem in.

In-/uitschakeltoets toestel [■I, 0]

Gebruik deze toets om het toestel in of uit te schakelen.

I: Het toestel is aan.

Het toestel is uit.

Indicator AUTO OPERATION ON/OFF

Deze indicator licht rood op, wanneer het toestel ingeschakeld is en groen, wanneer de draadloze verbinding geactiveerd is.

Wanneer de draadloze verbinding lange tijd niet actief is, schakelt hij op rood.

2 Schakel uw home theater-apparaat in en controleer de indicator van de draadloze verbinding op uw home theater-apparaat.

bv. Weergave op het home theater-apparaat

" [W1]" of een indicator, moet gaan branden. - Bij "W1" of als een indicator knippert, raadpleeg de Handleiding voor het oplossen van problemen (→ pagina 11).

3 Begin met weergave op het home theater-apparaat.

Stroom besparen

Het hoofdapparaat gebruikt een kleine hoeveelheid energie, ook als hij uit is (ong. 0,3 W). U kunt, wanneer u het apparaat lange tijd niet gebruikt, stroom besparen door de stekker uit het stopcontact te trekken.

Installatie

De surroundluidsprekers achter gebruiken

[Compatibel model: bijvoorbeeld SC-BT100]

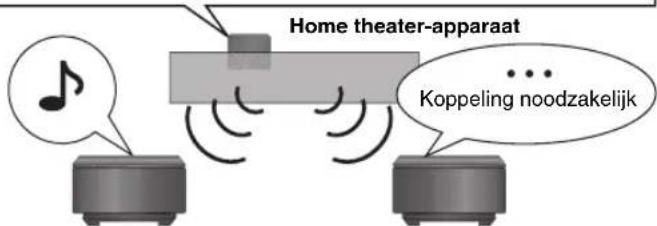

Om de extra SH-FX67 voor de 7.1-kanaals instelling te activeren, moet deze worden gekoppeld om samen te kunnen werken met de andere SH-FX67.

Gebruik uitsluitend de SH-FX67T zenderkaart.

Het draadloze systeem is oorspronkelijk voorzien van een koppeling voor samenwerking met de SH-FX67T-zenderkaart die meegeleverd wordt. Om andere accessoires te kunnen laten werken met de SH-FX67T-zenderkaart die in gebruik is, moet een koppeling tot stand worden gebracht.

Draadloos systeem Extra draadloos systeem

bv. Na koppeling

• Bewaar de zenderkaarten van het extra draadloze systeem voor later gebruik.

Voorbereiding

Zorg ervoor dat u het netsnoer van het extra draadloze systeem aansluit. Schakel het home theater-apparaat in en zet het geluid zachter.

1 Schakel het extra draadloze systeem in.

2 Terwijl u de knop Overslaan en Traag zoeken (bijvoorbeeld

[▶▶/▶] ) ingedrukt houdt op het home theater-apparaat, drukt u op de knop met nummer [3] op de afstandsbediening totdat “P” oplicht op de display van het home-theater-apparaat.

3 Terwijl "P" wordt weergegeven, drukt u op [I/D SET] aan de achterzijde van het extra draadloze systeem.

• Als "P" uit gaat voordat u op [I/D

Gebruik een puntig voorwerp

SET] hebt kunnen drukken, herhaalt u stap 2 en gaat vervolgens verder met de procedure.

4 Terwijl u [▶▶/▶] ingedrukt houdt op het home theater-apparaat, drukt u op [3] op de afstandsbediening. - De indicator AUTO OPERATION ON/OFF brandt groen.

5 Schakel het extra draadloze systeem uit en in.

Opmerking

• Als u van zenderkaart wisselt, herhaalt u de koppelingsstappen voor beide apparaten van het draadloze systeem.
• U kunt het draadloze systeem niet gebruiken met de SH-FX65T-zenderkaart.

Handleiding voor het oplossen van problemen

Voer de volgende controles uit voordat u de hulp van een vakman inroept. Als u twijfels hebt over controles die u kunt uitvoeren, of als de oplossingen in de tabel het probleem niet oplossen, kunt u steeds terecht bij uw leverancier.

Op uw home theater-apparaat

De draadloze verbinding indicator (bv. “ W1 ” of een indicator) knippert.	Er is geen koppeling:tussen het home theater-apparaat en het draadloze systeme. Zet het apparaatuit en daarna weeer aan. U kunt hetdraadloze systeme ook uitzetten, de stekkeruit het stopcontact halen endaarna weein insteken.
De draadloze verbinding indicator (bv. “ W1 ” of een indicator)Gaat nicht branden.	Controller of het home theater-apparaat en het draadloze systeme,zijn ingeschakeld Controller of de digitale zendervolledig in de sleuf van het home theater-apparaat zit.

Onderhoud

Reinig het apparaat met een zachte, droge doek.

• Gebruik voor het schoonmaken van het apparaat nooit alcohol, verfverdunner of wasbenzine.
• Lees, wanneer u een chemisch geprepareerde doek gebruikt, eerst aandachtig de gebruiksaanwijzing die bij de doek is geleverd.

Technische gegevens

VERSTERKERGEDEELTE

Uitgangsvermogen

Uitgangsvermogen RMS

Surround Kanaal 125 W per kanaal (3 Ω), 1 kHz, 10 % THD Totaal vermogen RMS 250 W

DIN-uitgangsvermogen

Surround Kanaal 70 W per kanaal (3 Ω), 1 kHz, 1% THD Totaal vermogen DIN 140 W

ALGEMEEN

Voeding 230 V wisselstroom tot 240 V, 50 Hz

Stroomverbruik SH-FX67T 1,5 W

SE-FX67 43 W

Afmetingen (B × H × D)

SH-FX67T

SE-FX67

Gewicht

65 mm × 52 mm × 8,6 mm

165 mm × 90 mm × 164 mm

SH-FX67T 0,02 kg

SE-FX67 0,720 kg

Draadloze module

Frequentiebereik

Aantal kanalen

Bedrijftemperatuurbereik

Bedrijfsvochtigheidsbereik

2,400 GHz tot 2,4835 GHz

3

0 °C tot + 40 °C

20% tot 80% RH

(zonder condensvorming)

Stroomverbruik in de uit stand

ong. 0,3 W

Opmerking

1. De fabrikant behoudt zich het recht voor de technische gegevens te wijzigen zonder voorafgaande kennisgeving. Gewicht en afmetingen zijn bij benadering opgegeven.
2. Totale harmonische vervorming gemeten met digitale spectrumanalyser.

Beste klant

Het product van de verdeling zoals hierboven beschreven is conform de vereisten van onderstaande geharmoniseerde normen. Het product voldoet daarnaast ook aan de Richtlijn van de Raad
