INSTRUKCJA OBSŁUGI RXD70BT PANASONIC

2402-2480 MHz 9,6 dBm RX-D70BT-EG-TQBJ2200_LOTE.book 121 ページ ２０１９年４月２５日　木曜日　午後１時４７分122 TQBJ2200 Zasady bezpieczeństwa Urządzenie ≥ Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, – Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie. – Na urządzeniu nie należy ustawiać żadnych naczyń zawierających płyny, takich jak wazony. – Należy stosować zalecane akcesoria. – Nie należy demontować obudowy urządzenia. – Nie należy podejmować prób samodzielnej naprawy. Naprawę urządzenia należy zlecić wykwalifikowanym pracownikom serwisu. – Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. – Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów. Przewód zasilania ≥ Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, – Należy się upewnić, że napięcie źródła zasilania odpowiada napięciu podanemu na urządzeniu. – Dokładnie podłączyć wtyczkę przewodu zasilającego do gniazda ściennego. – Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. – Nie wolno dotykać wtyczki mokrymi rękami. – Przy odłączaniu przewodu należy chwycić za wtyczkę. – Nie wolno podłączać urządzenia do uszkodzonego gniazda ściennego oraz gdy wtyczka przewodu zasilającego jest uszkodzona. ≥ Wtyczka zasilania umożliwia odłączenie urządzenia. Zainstaluj to urządzenie w taki sposób, aby możliwe było natychmiastowe odłączenie wtyczki zasilania od gniazda zasilania. Urządzenie ≥ W tym urządzeniu znajduje się laser. Wykonywanie regulacji innych niż opisane lub postępowanie w sposób nieprzewidziany w instrukcji obsługi grozi niebezpiecznym naświetleniem promieniami lasera. ≥ Nie należy umieszczać na urządzeniu źródeł otwartego ognia, takich jak zapalone świece. ≥ To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym. ≥ Urządzenie jest przeznaczone do używania w klimacie umiarkowanym. ≥ Przy ustawianiu anteny lub obsłudze urządzenia należy zachować ostrożność, zawsze utrzymując antenę z dala od twarzy, aby uniknąć obrażeń. Wybór miejsca ≥ Urządzenie należy ustawić na równej powierzchni. ≥ Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, – Niniejszego urządzenia nie należy instalować lub umieszczać w szafce na książki, zabudowanej szafce lub innej ograniczonej przestrzeni, w celu zapewnienia dobrej wentylacji. – Nie należy zasłaniać otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi przedmiotami. – Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą, wysoką wilgotnością oraz nadmiernymi drganiami. – Nie instalować ani nie umieszczać urządzenia w nietypowych pozycjach, takich jak tyłem do góry. Bateria ≥ Istnieje niebezpieczeństwo wybuchu w przypadku, gdy baterie zostaną nieprawidłowo włożone. Baterie należy wymieniać wyłącznie na baterie typu zalecanego przez producenta. ≥ Nieprawidłowe obchodzenie się z bateriami może prowadzić do wycieku elektrolitu i może być także przyczyną pożaru. – Jeśli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć baterie. Przechowywać w chłodnym, ciemnym miejscu. – Nie ogrzewaj i nie wrzucaj do ognia. – Nie należy pozostawiać baterii przez dłuższy czas w samochodzie z zamkniętymi drzwiami i oknami wystawionym na bezpośrednie działanie promieni słonecznych. – Nie demontuj i nie powoduj zwarcia. – Baterii alkalicznych lub manganowych nie należy ładować ponownie. – Nie używaj baterii, z których usunięta została osłona. ≥ Nie mieszaj starych baterii z nowymi. ≥ Nie używać jednocześnie baterii różnego rodzaju. ≥ W przypadku utylizacji baterii, należy się skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

• RX-D70BT-EG-TQBJ2200_LOTE.book 122 ページ ２０１９年４月２５日　木曜日　午後１時４７分123 TQBJ2200 POLSKI Spis treści Zasady bezpieczeństwa p. 122
• Akcesoria p. 123
• Instrukcja sterowania p. 124

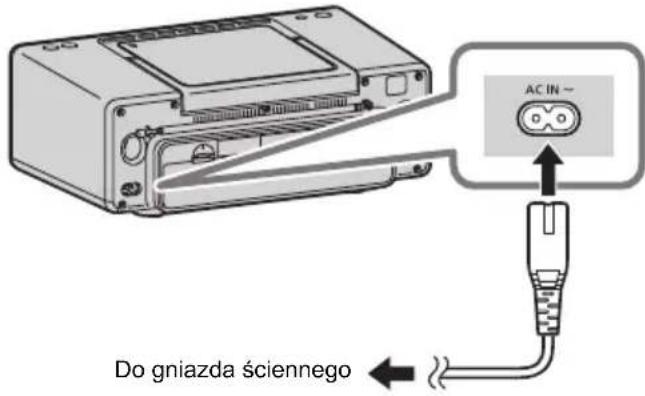

• Źródła zasilania p. 126
• Urządzenie włączone/tryb gotowości p. 127

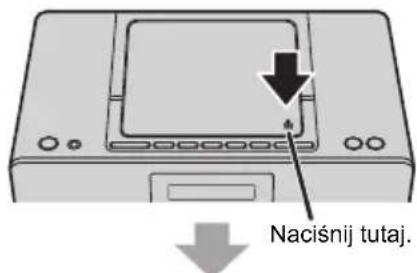

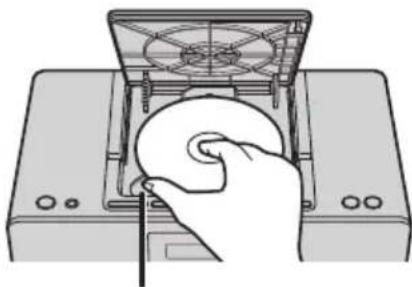

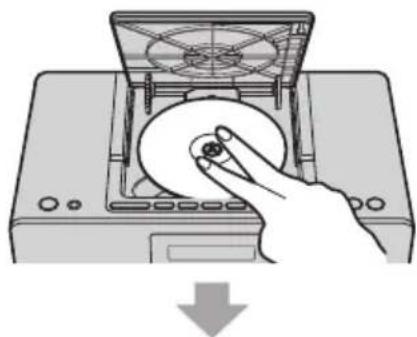

• Wkładanie nośników Operacje Bluetooth p. 127

Informacje o Bluetooth

• Przyciski odtwarzania z nośników p. 129
• Słuchanie DAB/DAB+ p. 132
• Słuchanie radia FM p. 133
• Zewnętrzne urządzenie muzyczne p. 134
• Regulacja dźwięku p. 134
• Zegar i timer p. 135
• Inne p. 136
• Rozwiązywanie problemów p. 137
• Konserwacja urządzenia i nośników p. 139
• Nośniki, które mogą być odtwarzane p. 139
• Dane techniczne p. 140
• Licencja Akcesoria Sprawdź dostarczone akcesoria przed rozpoczęciem użytkowania urządzenia. Informacje dotyczące opisów w niniejszej instrukcji obsługi ≥ Odniesienia do stron są oznaczone jako “l ±±”. Symbole umieszczone na produkcie (w tym na akcesoriach) mają następujące znaczenie: p. 141

Sprzęt klasy II (Podwójnie izolowana konstrukcja.) IWł. Í Tryb gotowości Ekspozycja na promieniowanie radiowe (RF): Produkt ten jest zgodny z dyrektywą RED (dyrektywa o sprzęcie radiowym) odnośnie limitów ekspozycji na promieniowanie radiowe przy użytkowaniu w odległości co najmniej 20 cm od ciała. ∏ 1 Kabel zasilania prądem przemiennym

≥ Nie używaj kabla zasilającego do zasilania innych produktów. RX-D70BT-EG-TQBJ2200_LOTE.book 123 ページ ２０１９年４月２５日　木曜日　午後１時４７分124 TQBJ2200 Instrukcja sterowania

Widok z góry Widok z przodu RX-D70BT-EG-TQBJ2200_LOTE.book 124 ページ ２０１９年４月２５日　木曜日　午後１時４７分125 TQBJ2200 POLSKI 1 Przełącznik gotowości/włączania (Í/I) Naciśnij, aby przełączyć urządzenie z trybu pracy do stanu gotowości lub odwrotnie. W trybie gotowości urządzenie też zużywa niewielkie ilości energii. 2 Obsługa timera wyłączającego 3 Umożliwia przewinięcie odtwarzanej pozycji o 3 sekundy do tyłu lub o 10 sekund do przodu. 4 Obsługa powtórzenia A-B 5 Wybór funkcji BASS 6 Wybór PRESET EQ 7 Zmiana wyświetlanych informacji 8 Wybór pozycji menu odtwarzania 9 Wybór albumu (folderu) lub zaprogramowanej stacji DAB/FM 10 Otwieranie lub zamykanie pokrywy CD 11 Regulacja poziomu głośności (od 0 (min.) do 50 (maks.)) 12 Wyświetlacz ≥ W momencie zakupu opcja “Korektor dźwięku” (l 134) ustawiona jest na “Heavy”, zatem wyświetla się “ ”. 13 Wybór cyfr ≥ Aby wybrać 2-cyfrowy numerPrzykład: 16: [S10] > [1] > [6] ≥ Aby wybrać 3-cyfrowy numerPrzykład: 124: [S10] > [S10] > [1] > [2] > [4] 14 Wybór źródła dźwięku [CD]: “CD”[DAB/FM]: “DAB” ,. “FM”[ ]: “BLUETOOTH”[USB/AUX]: “USB” ,. “AUX” 15 Podstawowe przyciski sterowania odtwarzaniem ≥ Aby poruszać się po menu Naciśnij [:] lub [9], aby dokonać wyboru pozycji lub opcji.Naciśnij [1/;] celem potwierdzenia.Naciśnij [∫], aby przejść wstecz/anulować. 16 Przejście do menu ustawień 17 Port USB (l 127) 18 Gniazdo słuchawkowe ( ) Typ wtyczki: ‰ 3,5 mm stereo (brak w zestawie)Nadmierne ciśnienie akustyczne słuchawek nausznych i dokanałowych może spowodować utratę słuchu.Słuchanie przy pełnej głośności przez dłuższy czas może spowodować uszkodzenie słuchu użytkownika. 19 Wtyk AUX (l 134) 20 Pokrywa CD 21 Uchwyt 22 Złącze AC IN (l 126) 23 Komora baterii (l 126) 24 Antena (DAB/FM) Wysuń antenę i dostosuj długość, kąt i kierunek odbioru, aby uzyskać najlepszy odbiór. ≥ Oznakowanie identyfikacyjne produktu znajduje się na spodzie urządzenia. Wskaźnik siły sygnału Słaby Silny RX-D70BT-EG-TQBJ2200_LOTE.book 125 ページ ２０１９年４月２５日　木曜日　午後１時４７分126 TQBJ2200 Źródła zasilania Podłączyć pewnie przewód zasilania do urządzenia i gniazdka sieciowego. ≥ Nie należy używać innego przewodu zasilania niż dołączony do urządzenia.≥ W trybie czuwania urządzenie wyświetla godzinę i datę (tylko wtedy, gdy jest zasilane z sieci).Po odłączeniu przewodu zasilania urządzenie główne zasilane jest z baterii.Używaj baterii alkalicznych lub manganowych.Baterie należy umieścić w taki sposób, aby bieguny (r oraz s) były zgodne z biegunami urządzenia. ∫ Wyjmowanie baterii Podczas wyjmowania baterii z wewnętrznego rzędu należy nacisnąć koniec bieguna “s” baterii 3, aby jej koniec “r” wysunął się i umożliwił łatwiejsze wyjęcie baterii. ∫ Wskaźnik baterii Wskaźnik baterii pokazuje poziom naładowania baterii. ≥ Gdy wskaźnik baterii “ ” zaczyna migać, należy wymienić wszystkie 6 baterii.≥ Gdy urządzenie jest włączone, nie należy zmieniać źródła zasilania ze źródła prądu przemiennego na baterie ani odwrotnie. Naciśnij [Í/I], aby przełączyć urządzenie w tryb czuwania przed zmianą źródła zasilania. Korzystanie z gniazdka sieciowego Korzystanie z baterii (brak w zestawie) Aby korzystać z zasilania bateryjnego, należy odłączyć przewód zasilania. Do gniazda ściennego

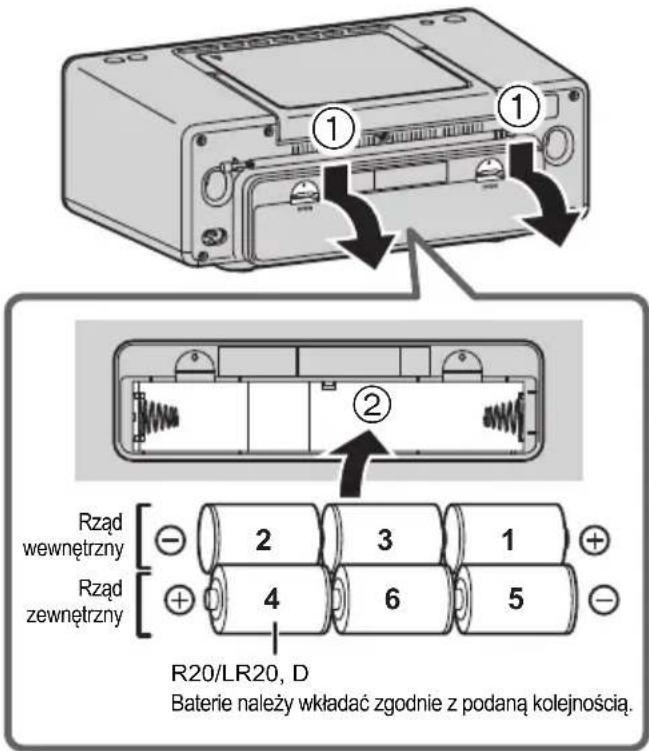

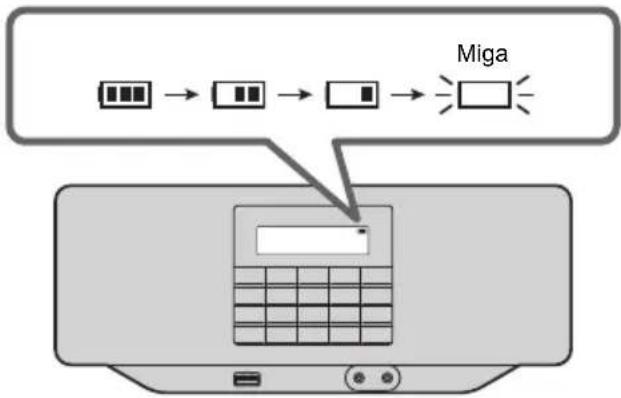

R20/LR20, DBaterie należy wkładać zgodnie z podaną kolejnością. Rząd wewnętrzny Rząd zewnętrzny Miga RX-D70BT-EG-TQBJ2200_LOTE.book 126 ページ ２０１９年４月２５日　木曜日　午後１時４７分127 TQBJ2200 POLSKI Urządzenie włączone/tryb gotowości Naciśnij [Í/I], aby włączyć urządzenie główne. ≥ Przy pierwszym włączeniu urządzenie przechodzi w tryb CD. Od następnego uruchomienia urządzenie rozpoczyna pracę korzystając z ostatnio używanego źródła dźwięku. Naciśnij ponownie [Í/I], aby przełączyć urządzenie w tryb czuwania. ≥ Urządzenie nie jest całkowicie wyłączone nawet w stanie czuwania. W trosce o oszczędność energii, jeśli urządzenie nie będzie używane przez dłuższy czas, zalecane jest odłączenie wtyczki sieciowej od gniazdka sieciowego lub wyjęcie baterii. Urządzenie zużywa niewielką ilość energii nawet w trybie czuwania. (l 140) Wkładanie nośników ∫ Wkładanie płyty CD ≥ Pokrywę CD należy otwierać przy złożonym uchwycie. ≥ Podczas wyjmowania płyty CD należy upewnić się, że płyta się nie obraca. ∫ Podłączanie urządzenia USB

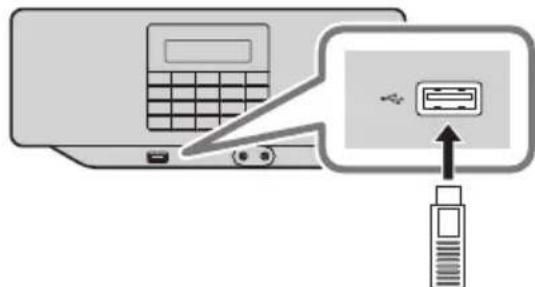

≥ Włóż urządzenie USB bezpośrednio do gniazda USB. Nie używaj kabla przedłużającego USB.≥ Po zakończeniu używania urządzenia USB należy je odłączyć.≥ Przed odłączeniem urządzenia USB należy wybrać źródło inne niż “USB”. Naciśnij tutaj.Naciśnij tutaj. Umieść kciuk w zagłębieniu. RX-D70BT-EG-TQBJ2200_LOTE.book 127 ページ ２０１９年４月２５日　木曜日　午後１時４７分128 TQBJ2200 Operacje Bluetooth

Istnieje możliwość słuchania muzyki z urządzenia Bluetooth

poprzez połączenie bezprzewodowe z urządzeniem głównym. ≥ Więcej informacji znajduje się w Instrukcji obsługi urządzenia Bluetooth

Przygotowanie ≥ Włącz funkcję Bluetooth

w urządzeniu i umieść urządzenie w pobliżu tego zestawu. ∫ Parowanie z urządzeniami Bluetooth

1 Naciśnij [ ], aby wybrać “BLUETOOTH”. ≥ Jeżeli na wyświetlaczy wyświetlone jest “Pairing”, przejdź do kroku 5. 2 Naciśnij [PLAY MENU]. 3 Naciśnij [:, 9], aby wybrać “Pairing?”, a następnie naciśnij [1/;]. 4 Naciśnij [:, 9], aby wybrać “Yes”, a następnie naciśnij [1/;]. 5 Wybierz “RX-D70BT” z menu Bluetooth

urządzenia Bluetooth

≥ Adres MAC (łańcuch alfanumeryczny, który jest unikalny dla każdego urządzenia) może zostać wyświetlony, zanim pojawi się “RX-D70BT”.≥ “Connected” wyświetlone jest na wyświetlaczu. 6 Rozpocznij odtwarzanie na urządzeniu Bluetooth

∫ Podłączanie sparowanego urządzenia Bluetooth

1 Naciśnij [ ], aby wybrać “BLUETOOTH”. ≥ “Ready” wyświetlone jest na wyświetlaczu. 2 Wybierz “RX-D70BT” z menu Bluetooth

urządzenia Bluetooth

≥ “Connected” wyświetlone jest na wyświetlaczu. 3 Rozpocznij odtwarzanie na urządzeniu Bluetooth

≥ Gdy zostaniesz poproszony o podanie hasła, wprowadź “0000” lub “1234”.≥ Można zarejestrować maksymalnie 8 urządzeń w tym zestawie. W przypadku sparowania dziewiątego urządzenia, urządzenie, które było najdłużej nieużywane, zostanie zastąpione.≥ Do zestawu można podłączać tylko jedno urządzenie jednocześnie.≥ Jeżeli jako źródło wybrano “BLUETOOTH”, urządzenie automatycznie spróbuje się połączyć z ostatnim podłączonym urządzeniem Bluetooth . (W trakcie tego procesu wyświetlane jest “Linking”.) W razie niepowodzenia spróbuj nawiązać połączenie ponownie. 1 Kiedy urządzenie Bluetooth

jest podłączone: Naciśnij [PLAY MENU], aby wybrać “Disconnect?”, a następnie naciśnij [1/;]. 2 Naciśnij [:, 9], aby wybrać “Yes”, a następnie naciśnij [1/;].

≥ Urządzenie Bluetooth można również odłączyć naciskając i przytrzymując [ ].≥ Urządzenie Bluetooth zostanie odłączone, jeśli wybrane zostanie inne źródło dźwięku (np. “CD”). Połączenie poprzez menu Bluetooth

Odłączanie urządzenia Bluetooth

∫ Stosowane pasmo częstotliwości ≥ System wykorzystuje pasmo częstotliwości 2,4 GHz. ∫ Certyfikacja tego urządzenia ≥ Zestaw podlega ograniczeniom dotyczącym częstotliwości i ma odpowiedni certyfikat wydany na podstawie odpowiednich przepisów. Nie ma więc konieczności uzyskiwania pozwolenia na transmisję bezprzewodową. ≥ Poniższe postępowanie jest karalne w świetle prawa obowiązującego w niektórych krajach: – Rozkładanie na części lub modyfikacja systemu. – Usuwanie informacji dotyczących specyfikacji. ∫ Ograniczenia użytkowania ≥ Nie gwarantuje się możliwości transmisji bezprzewodowej i/lub stosowania ze wszystkimi urządzeniami z technologią Bluetooth

≥ Wszystkie urządzenia muszą być zgodne z normami określonymi przez Bluetooth SIG, Inc. ≥ W zależności od specyfikacji i ustawień urządzenia uzyskanie połączenia może nie być możliwe lub niektóre funkcje mogą działać inaczej. ≥ Zestaw obsługuje technologię bezpieczeństwa Bluetooth

. Jednak w zależności od środowiska, w którym działa, oraz/lub ustawień, bezpieczeństwo to może nie być wystarczające. Podczas bezprzewodowej transmisji danych do zestawu należy zachować ostrożność. ≥ Zestaw nie może przesyłać danych do urządzenia Bluetooth

∫ Zakres użytkowania ≥ Urządzenia należy używać w odległości maksymalnie 10 m. Zasięg może ulec zmniejszeniu w zależności od warunków otoczenia, przeszkód lub zakłóceń. ∫ Zakłócenia powodowane przez inne urządzenia ≥ W wyniku zakłóceń powodowanych przez inne Bluetooth

urządzenie lub urządzenia, które korzystają z pasma częstotliwości 2,4 GHz, znajdujące się w pobliżu systemu, system może nie działać prawidłowo i mogą wystąpić problemy takie jak hałas oraz przeskakiwanie dźwięku. ≥ System może nie działać prawidłowo, jeżeli fale radiowe emitowane przez pobliską stację nadawczą itp. są zbyt silne. ∫ Przeznaczenie ≥ System przeznaczony jest do użytku ogólnego. ≥ Nie należy używać tego zestawu w pobliżu urządzeń lub w środowisku wrażliwym na zakłócenia radiowe (np. lotniska, szpitale, laboratoria itp.). Przyciski odtwarzania z nośników Poniższe oznaczenia wskazują dostępność funkcji. Przygotowanie ≥ Włącz urządzenie. ≥ Włóż nośnik lub podłącz urządzenie zgodne z Bluetooth

. (l 127, 128) 1 Wybór źródła dźwięku. Dla dysku: Naciśnij [CD], aby wybrać “CD”. Dla urządzenia USB: Naciśnij kilkakrotnie [USB/AUX], aby wybrać “USB”. Dla urządzenia Bluetooth

Naciśnij [ ], aby wybrać “BLUETOOTH”. 2 Naciśnij [1/;], aby rozpocząć odtwarzanie. Firma Panasonic nie ponosi odpowiedzialności za narażenie danych na zagrożenia podczas transmisji bezprzewodowej. [CD]: Płyty CD audio w formacie CD-DA lub płyty CD zawierające pliki MP3 (l 139) [USB]: Urządzenia USB zawierające pliki MP3 (l 139) [BLUETOOTH]: Podłącz urządzenie Bluetooth

(l 128) Odtwarzanie podstawowe

≥ [CD], [USB]:Wyboru utworów można dokonywać poprzez naciskanie przycisków numerycznych.≥ Wyszukiwanie i przewijanie nie są dostępne dla ścieżek o zmiennej prędkości próbkowania. Wybierz tryb odtwarzania. 1 Naciśnij [PLAY MENU]. 2 Naciśnij [:, 9], aby wybrać “Play Mode” lub “Repeat”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać ustawienie, a następnie naciśnij [1/;].

≥ Podczas odtwarzania losowego nie można pomijać odtwarzanych utworów ani korzystać z przycisków numerycznych.≥ Tryb jest anulowany po otwarciu pokrywy CD lub odłączeniu urządzenia USB. Zatrzymanie Naciśnij [∫]. ≥ [CD], [USB]: Położenie jest zapamiętywane i wyświetlane jest “Resume”. (Pozycja zostanie zachowana nawet w przypadku przełączenia urządzenia w tryb gotowości lub zmiany źródła dźwięku.) ≥ [CD], [US B]: Naciśnij dwukrotnie [∫], aby całkowicie zatrzymać odtwarzanie. Pauza Naciśnij [1/;]. Naciśnij ponownie, aby wznowić odtwarzanie. Pomijanie Naciśnij [:] lub [9], aby pominąć utwór. [CD] (MP3), [USB]: Naciśnij [FOLDER j, i], aby pominąć album. Szukanie W trakcie odtwarzania lub pauzy naciśnij i przytrzymaj [:] lub [9]. Przewijanie [CD], [USB] Podczas odtwarzania, naciśnij [TIME SKIP j3 SEC, i10 SEC]. Umożliwia przewinięcie odtwarzanej pozycji o 3 sekundy do tyłu lub o 10 sekund do przodu. Regulacja głośności Naciśnij [VOLUME j, i]. Zmiana ekranu Naciśnij kilkakrotnie [DISPLAY] . ≥ Informacje zależą od źródła dźwięku lub stanu odtwarzania. Tryby odtwarzania ([CD], [USB]) Play Mode Off Anulowanie ustawienia trybu odtwarzania. 1-Track Odtwarzanie tylko wybranej ścieżki. ≥ “ ”, “ ” wyświetla się. 1-Album [CD] (MP3), [USB] Odtwarzanie tylko wybranego albumu. ≥ “ ”, “ ” wyświetla się. Random Losowe odtwarzanie zawartości. ≥ Wyświetli się “ ”. 1-Album Random [CD] (MP3), [USB] Losowe odtwarzanie ścieżek z wybranego albumu. ≥ Wyświetli się “ ”, “ ”, “ ”. Program (l 131) ≥ Tryb ten można wybrać tylko w trybie zatrzymania. Repeat Off Repeat Wyłączanie trybu powtarzania. On Repeat Włączanie trybu powtarzania. ≥ Wyświetli się “ ”. RX-D70BT-EG-TQBJ2200_LOTE.book 130 ページ ２０１９年４月２５日　木曜日　午後１時４７分131 TQBJ2200 POLSKI Funkcja ta umożliwia zaprogramowanie do 25 ścieżek. ∫ [CD] (CD-DA) 1 Naciśnij [PLAY MENU] w trybie zatrzymania. 2 Naciśnij [:, 9], aby wybrać “Play Mode”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “Program”, a następnie naciśnij [1/;].≥ Wyświetli się “ ”. 4 Żądany utwór można wybrać za pomocą przycisków numerycznych.≥ Krok ten należy powtórzyć, aby zaprogramować inne ścieżki. 5 Naciśnij [1/;], aby rozpocząć odtwarzanie.

1 Naciśnij [PLAY MENU] w trybie zatrzymania. 2 Naciśnij [:, 9], aby wybrać “Play Mode”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “Program”, a następnie naciśnij [1/;].≥ Wyświetli się “ ”. 4 Naciśnij [FOLDER j, i], aby wybrać album. 5 Żądany utwór można wybrać za pomocą przycisków numerycznych.≥ Aby zaprogramować inne ścieżki, należy ponownie wykonać czynności opisane w krokach 4 do 5. 6 Naciśnij [1/;], aby rozpocząć odtwarzanie.

≥ Po otwarciu pokrywy CD, zmianie źródła dźwięku, przełączeniu urządzenia w tryb gotowości lub odłączeniu urządzenia USB pamięć programu jest kasowana.Powoduje powtórzenie odtwarzania fragmentu ścieżki, której użytkownik ma zamiar słuchać. 1 Podczas odtwarzania naciśnij [A-B ] w punkcie początkowym fragmentu, który chcesz powtórzyć.Powoduje ustawienie punktu początkowego (A).≥ Na ekranie wyświetli się “ ” i miga “B”. 2 Naciśnij [A-B ] pod koniec fragmentu, który chcesz powtórzyć.W ten sposób ustawiony zostanie punkt końcowy (B), a odtwarzanie będzie kontynuowane pomiędzy punktem początkowym i końcowym. ∫ Anulowanie powtórzenia A-B Podczas korzystania z funkcji powtórzenia A-B, naciśnij [A-B ] lub naciśnij [∫], aby zatrzymać odtwarzanie, a następnie naciśnij ponownie [∫]. ≥ Po ustawieniu punktu początkowego (A), jeśli osiągnięty zostanie koniec ścieżki, punkt końcowy (B) ustawiony zostanie na końcu ścieżki. Nie jest możliwe wybranie fragmentu, który zawiera wiele ścieżek.≥ Wybranie innej ścieżki w czasie korzystania z funkcji powtórzenie A-B spowoduje anulowanie powtarzania A-B. Programowanie odtwarzania ([CD], [USB]

Anulowanie trybu programu1 Naciśnij [∫], aby zatrzymać odtwarzanie, a następnie naciśnij [PLAY MENU]. 2 Naciśnij [:, 9], aby wybrać “Play Mode”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “Off”, a następnie naciśnij [1/;]. ≥ “ ” znika.Kasowanie wszystkich zaprogramowanych utworów1 Naciśnij [∫], aby zatrzymać odtwarzanie.≥ Wyświetli się “Resume”.2 Naciśnij [∫], aby anulować tryb wznawiania.3 Naciśnij [∫].≥ Wyświetli się “Delete All ?”.4 Gdy wyświetla się “Delete All ?”, naciśnij [1/;]. Powtórzenie A-B RX-D70BT-EG-TQBJ2200_LOTE.book 131 ページ ２０１９年４月２５日　木曜日　午後１時４７分132 TQBJ2200 Słuchanie DAB/DAB+ Przygotowanie≥ Wysuń antenę. (l 125)≥ Włącz urządzenie.≥ Naciśnij kilkakrotnie [DAB/FM], aby wybrać “DAB”.Przy pierwszym przejściu w tryb DAB lub jeśli lista stacji jest pusta, urządzenie przeprowadzi pełne skanowanie i zapamięta stacje.Procedurę pełnego skanowania można wykonać w przypadku pojawienia się nowej stacji lub gdy stacja staje się dostępna. 1 Naciśnij [PLAY MENU]. 2 Naciśnij [:, 9], aby wybrać “Full scan”, a następnie naciśnij [1/;], aby rozpocząć pełne skanowanie.Aby anulować, naciśnij [PLAY MENU].∫ Usuwanie niedostępnych pozycji z listy stacjiNiniejsze urządzenie oznacza stacje zamknięte lub takie, które nie są już dostępne, znakiem zapytania przed nazwą stacji. Stacje te można usunąć z listy stacji. 1 Naciśnij [PLAY MENU]. 2 Naciśnij [:, 9], aby wybrać “Prune”, a następnie naciśnij [1/;]. 3 Naciśnij [:], aby wybrać “Yes”, a następnie naciśnij [1/;].Aby anulować, naciśnij [9], aby wybrać “No”. Naciśnij [:] lub [9], aby wybrać stację, a następnie naciśnij [1/;]. ≥ “ ” oznacza podprogram. Podprogramy są zawsze wyświetlane obok stacji głównej na liście stacji.Można zaprogramować do 30 kanałów DAB/DAB+. Podczas słuchania stacji radiowej, naciśnij i przytrzymaj przycisk numeryczny przez co najmniej 2 sekundy, aby wprowadzić żądany numer kanału.Aby wprowadzić dwucyfrowy numer zaprogramowanej stacjiNaciśnij i przytrzymaj [S10] przez co najmniej 2 sekundy, a następnie naciśnij przyciski numeryczne, aby wprowadzić dwucyfrową liczbę. 2 Naciśnij [1/;].

≥ Zaprogramowanie stacji radiowej w danym kanale powoduje usunięcie uprzednio zaprogramowanej w tym kanale stacji. Naciskaj przyciski numeryczne lub [PRESET j, i], aby wybrać zaprogramowaną stację, a następnie naciśnij [1/;].Istnieje możliwość ręcznego dostrojenia dla 1 bloku częstotliwości. Może to być przydatne podczas ustawiania anteny w celu uzyskania najlepszej możliwej jakości odbioru i skanowania określonego bloku częstotliwości w celu aktualizacji listy stacji. 1 Naciśnij [PLAY MENU]. 2 Naciśnij [:, 9], aby wybrać “Manual tune”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], by wybrać kanał dostępny w Twoim regionie, a następnie naciśnij [1/;]. Wyświetlacz pokazuje siłę odbieranego sygnału wybranego bloku częstotliwości. Ustaw antenę tak, aby uzyskać jak najlepszy odbiór.Ustaw antenę w taki sposób, aby siła odbieranego sygnału (lite prostokąty) przekraczała wartość graniczną wskaźnika.Istnieje możliwość przeglądania różnych informacji na temat transmisji DAB, takich jak dynamiczne etykiety (jeśli dostępne), siła sygnału, typ programu, nazwa zespołu, częstotliwość, częstotliwość próbkowania, wariant DAB oraz data i godzina.Naciśnij [DISPLAY], aby zobaczyć dostępne informacje.Zapamiętywanie stacjiSłuchanie zapamiętanych stacjiProgramowanie stacji DAB/DAB+Słuchanie zaprogramowanych stacji DAB/DAB+Ręczne dostrajanie 1 kanałuPrzeglądanie dostępnych informacji

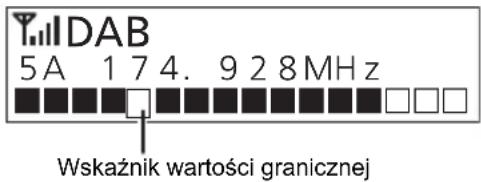

ƛƛƛƛƛƛƛƛƜƜƜ Wskaźnik wartości granicznej RX-D70BT-EG-TQBJ2200_LOTE.book 132 ページ ２０１９年４月２５日　木曜日　午後１時４７分133 TQBJ2200 POLSKI Słuchanie radia FM Przygotowanie≥ Wysuń antenę. (l 125)≥ Włącz urządzenie.≥ Naciśnij kilkakrotnie [DAB/FM], aby wybrać “FM”. Naciśnij [:] lub [9], aby dostosować częstotliwość. ≥ Po naciśnięciu i przytrzymaniu [:] lub [9] urządzenie automatycznie rozpocznie wyszukiwanie stacji, a po jej odnalezieniu zatrzyma strojenie, aby rozpocząć odbiór.Można zaprogramować do 30 kanałów FM. 1 Podczas słuchania stacji radiowej, naciśnij i przytrzymaj przycisk numeryczny przez co najmniej 2 sekundy, aby wprowadzić żądany numer kanału.Aby wprowadzić dwucyfrowy numer zaprogramowanej stacjiNaciśnij i przytrzymaj [S10] przez co najmniej 2 sekundy, a następnie naciśnij przyciski numeryczne, aby wprowadzić dwucyfrową liczbę. 2 Naciśnij [1/;].

≥ Zaprogramowanie stacji radiowej w danym kanale powoduje usunięcie uprzednio zaprogramowanej w tym kanale stacji. Naciskaj przyciski numeryczne lub [PRESET j, i], aby wybrać zaprogramowaną stację, a następnie naciśnij [1/;].Urządzenie to wyposażono w funkcję wyświetlania danych tekstowych transmitowanych przez system RDS dostępny w niektórych rejonach, takich jak tekst radiowy, usługi programu, typ programu oraz data i godzina.Naciśnij kilkakrotnie [DISPLAY] . ≥ RDS może nie być dostępny w przypadku słabego odbioru. Słuchanie stacji Programowanie stacji Słuchanie zaprogramowanych stacji Przeglądanie dostępnych informacji RX-D70BT-EG-TQBJ2200_LOTE.book 133 ページ ２０１９年４月２５日　木曜日　午後１時４７分134 TQBJ2200 Zewnętrzne urządzenie muzyczne Istnieje możliwość odtworzenia muzyki z zewnętrznego urządzenia muzycznego. Przygotowanie ≥ Wyłącz korektor dźwięku (jeśli dotyczy) zewnętrznego urządzenia muzycznego, aby uniknąć zniekształceń dźwięku. ≥ Przed podłączeniem lub odłączeniem zewnętrznego urządzenia muzycznego należy zmniejszyć głośność zestawu. 1 Podłącz zewnętrzne urządzenie muzyczne za pomocą kabla audio (brak w zestawie). 2 Naciśnij kilkakrotnie [USB/AUX], aby wybrać “AUX”. 3 Odtwarzanie z zewnętrznego urządzenia muzycznego. ∫ Regulacja poziomu wejścia 1 Naciśnij kilkakrotnie [USB/AUX], aby wybrać “AUX”. 2 Naciśnij [MENU]. 3 Naciśnij [:, 9], aby wybrać “Input Level”, a następnie naciśnij [1/;]. 4 Naciśnij [:, 9], aby wybrać “Normal” lub “High”, a następnie naciśnij [1/;].

≥ Domyślne ustawienie to “Normal”.≥ Wybierz “Normal”, jeżeli dźwięk jest zniekształcony na poziomie “High”.≥ Więcej informacji znajduje się w Instrukcji obsługi zewnętrznego urządzenia muzycznego. Regulacja dźwięku Odtwarzanie dźwięku można wzbogacić o poniższe efekty dźwiękowe. Naciśnij [BASS], aby wybrać “Bass On” lub “Bass Off”. Naciskaj [PRESET EQ], aby wybrać “Heavy” (ciężki), “Soft” (łagodny), “Clear” (wyraźny), “Vocal” (wokal) lub “Flat” (płaski/wył.). ≥ “ ” wyświetla się w przypadku wybrania opcji innej niż “Flat”.

≥ Ustawianie korektora dźwięku, gdy tryb wyraźnych dialogów ustawiony jest na “On”, spowoduje zmianę ustawienie opcji trybu wyraźnych dialogów na “Off”. 1 Naciśnij [MENU]. 2 Naciśnij [:, 9], aby wybrać “Clear-Mode dialog”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “On” lub “Off”, a następnie naciśnij [1/;].

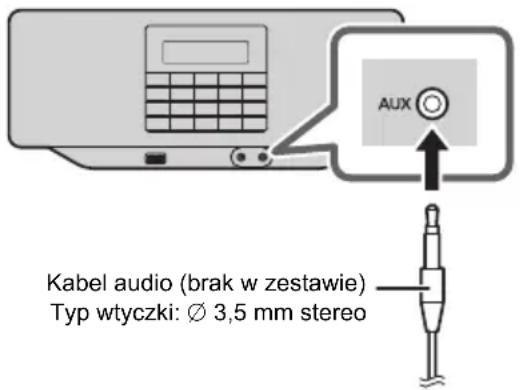

≥ Zmiana tej opcji na “On” spowoduje zmianę ustawienia Preset EQ na “Flat”. Kabel audio (brak w zestawie)Typ wtyczki: ‰ 3,5 mm stereo Bass Korektor dźwięku Tryb wyraźnych dialogów RX-D70BT-EG-TQBJ2200_LOTE.book 134 ページ ２０１９年４月２５日　木曜日　午後１時４７分135 TQBJ2200 POLSKI Zegar i timer Jest to zegar 24-godzinny.Data i godzina są aktualizowane automatycznie, jeśli informacje te są zawarte w transmisji DAB/DAB+. Datę i godzinę można również ustawić ręcznie w następujący sposób. 1 Naciśnij [MENU]. 2 Naciśnij [:, 9], aby wybrać “Time”, a następnie naciśnij [1/;]. 3 Naciśnij [1/;], aby przejść do trybu ustawiania daty i godziny.Aby anulować, naciśnij [∫]. 4 Naciśnij [:, 9], a następnie [1/;], aby ustawić datę i godzinę. ≥ W celu zapewnienia dokładności wskazań zegara należy go regularnie ustawiać.Timer wyłączający może wyłączyć urządzenie po określonym czasie.Naciśnij [SLEEP] kilkakrotnie, aby wybrać ustawienie(w minutach). “Off” (Anuluj) -. “30 minutes” -. “60 minutes” ^- “120 minutes” ( “90 minutes” (}

≥ “SLEEP” wyświetla się w przypadku ustawienia timera wyłączającego.≥ Naciskanie [SLEEP], gdy ustawiony jest timer wyłączający, umożliwia sprawdzenie pozostałego czasu. Urządzenie włącza się o określonej dacie i godzinie i rozpoczyna odtwarzanie. Przygotowanie ≥ Podłączenie przewodu zasilania.≥ Nastaw zegar.≥ Przygotuj źródło dźwięku do odtwarzania. 1 Naciśnij [MENU]. 2 Naciśnij [:, 9], aby wybrać “Play Timer”, a następnie naciśnij [1/;]. 3 Naciśnij [1/;], aby przejść do trybu ustawiania timera odtwarzania. 4 Naciśnij [:, 9], aby wybrać “On”, a następnie naciśnij [1/;].Aby wyłączyć timer, wybierz “Off”. 5 Naciśnij [:, 9], aby wybrać ustawienie, a następnie naciśnij [1/;].* “FM”, “DAB”, “CD”, “USB” oraz “AUX” można wybrać jako źródło dźwięku. 6 Naciśnij [Í/I], aby przełączyć urządzenie do trybu gotowości.≥ Wyświetli się “ ”. ≥ Timer nie działa, gdy urządzenie pracuje na bateriach.≥ Timer rozpoczyna od małej głośności i stopniowo ją zwiększa do ostatniego poziomu głośności sprzed przejścia urządzenia w tryb czuwania.≥ “ ” miga podczas odtwarzania.≥ Podczas odtwarzania rozpoczętego przez timer dostępne są tylko następujące funkcje przycisków. [VOLUME j, i]: Regulacja głośności [∫]: Zatrzymanie odtwarzania (CD/USB)[Í/I]: Zatrzymanie odtwarzania i przełączenia urządzenia w tryb gotowości. Ustawienia zegara Timer wyłączający Timer odtwarzania “Repetition”(Powtórzenie)Naciśnij [

], aby wybrać opcje powtarzania, a następnie naciśnij [

“Once”: Gra jednorazowo o określonym czasie.“Everyday”: Gra codziennie o określonej godzinie.“Day of Week”: Odtwarza o określonej godzinie określonego dnia (dni) tygodnia.“Set Date”: Gra w określonym dniu i godzinie.Datę można ustawić do ostatniego dnia następnego miesiąca.“Start/End Time”(Czas rozpoczęcia/zakończenia) Naciśnij [:, 9], a następnie naciśnij [1/;], aby ustawić czas rozpoczęcia i zakończenia.“Play Source”

ródło odtwarzania)Naciśnij [:

], aby wybrać źródło dźwięku*, a następnie naciśnij [1

≥ Podczas ustawiania dźwięk bieżącego źródła zostanie wyciszony.≥ Po wybraniu opcji “FM” lub “DAB”, naciśnij [:, 9], aby wybrać ostatnio słuchaną stację lub stację zaprogramowaną, a następnie naciśnij [1/;]. RX-D70BT-EG-TQBJ2200_LOTE.book 135 ページ ２０１９年４月２５日　木曜日　午後１時４７分136 TQBJ2200 Inne Umożliwia przyciemnienie podświetlenia. 1 Naciśnij [MENU]. 2 Naciśnij [:, 9], aby wybrać “Dimmer”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “Off”, “Dimmer 1” lub “Dimmer 2”, a następnie naciśnij [1/;]. Off: Jasne podświetlenie.Dimmer 1: Przyciemnienie podświetlenia.Dimmer 2: Dalsze przyciemnienie podświetlenia. Umożliwia ustawienie czasu podświetlenia. 1 Naciśnij [MENU]. 2 Naciśnij [:, 9], aby wybrać “Backlight”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “On” lub “10 sec”, a następnie naciśnij [1/;]. On: Podświetlenie jest zawsze włączone.10 sec: Podświetlenie wyłącza się po 10 sekundach bezczynności. Zgodnie z ustawieniami fabrycznymi, urządzenie przełącza się do trybu gotowości automatycznie, jeżeli nie jest odtwarzany dźwięk i urządzenie nie jest używane przez około 20 minut. Aby anulować tę funkcję 1 Naciśnij [MENU]. 2 Naciśnij [:, 9], aby wybrać “Auto Power Off”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “Off”, a następnie naciśnij [1/;].

≥ Aby włączyć funkcję, wybierz “On” w kroku 3.≥ Nie można wybrać tego ustawienia, gdy źródłem jest radio. Regulacja przyciemnienia Podświetlenie Funkcja automatycznego wyłączania RX-D70BT-EG-TQBJ2200_LOTE.book 136 ページ ２０１９年４月２５日　木曜日　午後１時４７分137 TQBJ2200 POLSKI Rozwiązywanie problemów Przed oddaniem urządzenia do naprawy należy sprawdzić następujące pozycje. Jeżeli masz wątpliwości co do niektórych punktów lub jeśli podane w poniższym przewodniku środki nie rozwiązują problemu, skonsultuj się ze swoim sprzedawcą. Emitowany dźwięk jest zniekształcony lub brak dźwięku. ≥ Regulacja poziomu głośności.≥ Oddalić przewody oraz inne urządzenia od przewodów zasilających lub lamp świetlówkowych. Bieżąca data i godzina nie są wyświetlane (w trybie gotowości) ≥ Czy urządzenie jest zasilane z baterii? Jeśli tak, należy podłączyć przewód zasilania. ≥ Ustaw podświetlenie na “On”. (l 136) Nie można włączyć urządzenia. ≥ Gdy urządzenie jest zasilane z baterii, poziom naładowania baterii jest niski. Należy podłączyć urządzenie za pomocą przewodu zasilania i sprawdzić, czy można włączyć urządzenie.≥ Jeżeli urządzenie jest zasilane z gniazdka, należy sprawdzić podłączenie przewodu zasilania. Urządzenie nie działa. ≥ Być może włączył się jeden z mechanizmów bezpieczeństwa urządzenia. 1 Naciśnij [Í/I], aby przełączyć urządzenie w tryb czuwania. ≥ Jeśli urządzenie nie wyłączy się, należy wyjąć baterie oraz wyciągnąć przewód zasilania z gniazdka sieciowego. Po około 30 sekundach należy włożyć baterie lub ponownie podłączyć przewód zasilania do gniazdka sieciowego. Następnie odczekać około 10 sekund. 2 Naciśnij [Í/I], aby włączyć urządzenie. Jeśli urządzenie nadal nie działa, należy skontaktować się ze sprzedawcą. Wyświetlanie jest niepoprawne lub odtwarzanie nie rozpoczyna się. ≥ Należy sprawdzić, czy płyta jest kompatybilna z niniejszym urządzeniem. (l 139)≥ Na soczewce zebrała się wilgoć. Należy odczekać około 2–3 godzin, a następnie spróbować ponownie. Nie można odczytać napędu USB ani jego zawartości. ≥ Format napędu USB lub jego treść nie są kompatybilne z urządzeniem (l 139).≥ Funkcja hosta USB tego produktu może nie działać z niektórymi urządzeniami USB. Brak odtwarzania po naciśnięciu [1/;]. ≥ Odłącz urządzenie USB i podłącz je ponownie. Ewentualnie wyłącz i ponownie włącz urządzenie. Powolne działanie urządzenia USB. ≥ Pliki o dużych rozmiarach lub urządzenia USB o dużej pojemności wymagają dłuższego czasu odczytu. Słaby odbiór sygnału DAB/DAB+. ≥ Antena powinna znajdować się w pewnej odległości od komputerów, telewizorów, innych kabli i przewodów.≥ Przenieś urządzenie w inne miejsce i ponownie wykonaj pełne skanowanie. Jeśli słychać nadmierny szum podczas odbioru FM. ≥ W przypadku nadmiernego poziomu zakłóceń w transmisji stereofonicznej FM problem można rozwiązać wyłączając efekty regulacji dźwięku (l 134). Podczas słuchania radia słychać szum lub zakłócenia. ≥ Sprawdź i ustaw antenę.≥ Zachowaj odpowiednią odległość pomiędzy anteną a przewodem zasilania.≥ Wyłącz telewizor lub inne odtwarzacze dźwięku lub odseparuj je od tego urządzenia.≥ Nie zbliżaj do urządzenia telefonów komórkowych jeśli powoduje to zakłócenia.≥ Gdy baterie ulegną rozładowaniu, rozlegnie się dźwięk. Należy podłączyć przewód zasilania lub wymienić baterie. Aby przywrócić wszystkie ustawienia do wartości fabrycznych 1 Naciśnij [MENU]. 2 Naciśnij [:, 9], aby wybrać “System Reset”, a następnie naciśnij [1/;]. 3 Naciśnij [:, 9], aby wybrać “Yes”, a następnie naciśnij [1/;]. Aby anulować, wybierz “No”. ≥ Zostaną przywrócone ustawienia fabryczne. Należy ponownie wprowadzić ustawienia. Ogólne Płyta USB Radio RX-D70BT-EG-TQBJ2200_LOTE.book 137 ページ ２０１９年４月２５日　木曜日　午後１時４７分138 TQBJ2200 Nie można przeprowadzić parowania. ≥ Sprawdź stan urządzenia Bluetooth

≥ Urządzenie znajduje się poza zasięgiem komunikacji 10 m. Należy przybliżyć urządzenie do systemu. Nie można podłączyć urządzenia. ≥ Parowanie urządzenia nie powiodło się. Należy ponownie przeprowadzić parowanie. ≥ Parowanie urządzenia zostało zastąpione. Należy ponownie przeprowadzić parowanie. ≥ Niniejsze urządzenie może być podłączone do innego urządzenia. Należy odłączyć inne urządzenia i spróbować połączyć urządzenie ponownie. ≥ Wyłącz i włącz urządzenie, a następnie podłącz je ponownie. Urządzenie jest podłączone, ale dźwięk nie jest odtwarzany z głośników zestawu. ≥ W przypadku niektórych wbudowanych urządzeń Bluetooth

, konieczne jest ręczne ustawienie odtwarzania dźwięku na “RX-D70BT”. Szczegółowe informacje znajdują się w instrukcji obsługi danego urządzenia. Następują przerwy w emisji dźwięku. ≥ Urządzenie znajduje się poza zasięgiem komunikacji 10 m. Należy przybliżyć urządzenie do systemu. ≥ Usunąć wszelkie przeszkody między systemem a urządzeniem. ≥ Inne urządzenia korzystające z zakresu częstotliwości 2,4 GHz (router sieci bezprzewodowej, kuchenki mikrofalowe, telefony bezprzewodowe itp.) mogą powodować zakłócenia. Przybliżyć urządzenie bliżej systemu i odsunąć je od innych urządzeń. Na wyświetlaczu urządzenia mogą się pojawić następujące komunikaty. “Error” ≥ Wykonywane jest nieprawidłowe działanie. Przeczytaj instrukcje i spróbuj ponownie. “Linking” ≥ Po wybraniu “BLUETOOTH” system próbuje połączyć się z ostatnio używanym urządzeniem Bluetooth

“No DAB Station” ≥ Brak dostępnej stacji DAB. ≥ Sprawdź antenę. ≥ Przenieś urządzenie w inne miejsce i ponownie wykonaj pełne skanowanie. “No Device” ≥ Urządzenie USB nie jest włożone prawidłowo. Zapoznaj się z instrukcją i spróbuj ponownie (l 127). “No Disc” ≥ Włóż płytę do odtworzenia (l 127). “No Play” ≥ Sprawdź nośnik i znajdujące się na nim dane. Można odtwarzać wyłącznie obsługiwane formaty. (l 140) “Preset Empty” ≥ Brak dostępnych zaprogramowanych stacji FM. Należy zaprogramować jakieś stacje. (l 133) “Program Full” ≥ Liczba zaprogramowanych ścieżek jest większa niż 25. “Reading” ≥ Urządzenie sprawdza informacje na płycie “CD”/“USB”. Gdy zniknie to wskazanie, rozpocznij obsługę. “Service not available” ≥ Brak odbioru DAB. Bluetooth

Komunikaty RX-D70BT-EG-TQBJ2200_LOTE.book 138 ページ ２０１９年４月２５日　木曜日　午後１時４７分139 TQBJ2200 POLSKI Konserwacja urządzenia i nośników Przed wykonywaniem prac konserwacyjnych wyjmij kabel zasilający z gniazda. ∫ Urządzenie należy czyścić miękką i suchą szmatką ≥ Gdy urządzenie jest bardzo zabrudzone, należy przetrzeć je zwilżoną, mocno wyciśniętą szmatką, a następnie wytrzeć do sucha.≥ Do czyszczenia urządzenia nie wolno używać alkoholu, rozcieńczalnika do farb ani benzyny ekstrakcyjnej. Zanim użyjesz ściereczki nasączonej środkami chemicznymi, uważnie przeczytaj dołączone do niej informacje. ∫ Konserwacja soczewki

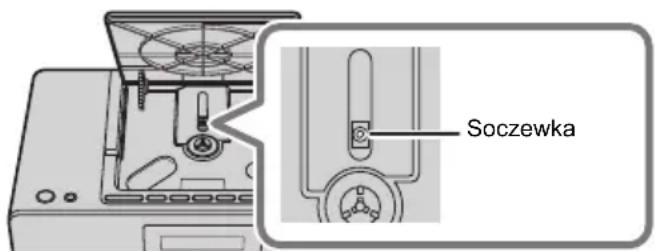

Soczewkę należy czyścić regularnie, aby zapobiec nieprawidłowemu działaniu. Jeżeli jest ona bardzo zanieczyszczona, przedmuchać pył za pomocą sprężonego powietrza w sprayu lub użyć patyczka z bawełnianym wacikiem.≥ Nie wolno stosować środka do czyszczenia soczewek CD.≥ Nie należy pozostawiać pokrywy CD otwartej przez dłuższy czas. Spowoduje to zanieczyszczenie soczewki.≥ Należy uważać, aby nie dotknąć soczewki palcami. ∫ Czyszczenie płyt Przetrzyj wilgotną szmatką, a następnie wytrzyj do sucha. ∫ Środki ostrożności podczas przenoszenia płyt

Płyty należy chwytać za krawędzie, aby unikać nieusuwalnych zarysowań lub pozostawiania odcisków palców na płycie.≥ Nie umieszczaj etykiet ani naklejek na płycie.≥ Nie stosuj środków w sprayu do czyszczenia płyt, rozcieńczalników, płynów zapobiegających przed elektrycznością statyczną ani innych rozpuszczalników.≥ Nie stosuj następujących płyt:– Płyt z pozostałością kleju po odklejonych naklejkach lub etykietach (wypożyczane płyty itp.).– Płyt pozaginanych albo popękanych.– Płyt o nieregularnych kształtach, np. w kształcie serca.

Pozbywanie się lub oddawanie urządzenia W urządzeniu mogą być zachowane ustawienia użytkownika. W przypadku pozbywania się urządzenia należy wykonać procedurę przywracania ustawień fabrycznych dla wszystkich funkcji, aby skasować ustawienia użytkownika. (l 137, “Aby przywrócić wszystkie ustawienia do wartości fabrycznych”) Nośniki, które mogą być odtwarzane ≥ Płyty z logo CD.≥ Urządzenie odtwarza płyty zgodne z formatem CD-DA.≥ System pozwala na odtwarzanie plików w formacie CD-DA lub MP3 z nośników CD-R/RW.≥ Urządzenie może nie odtwarzać niektórych płyt ze względu na ich stan.≥ Przed rozpoczęciem odtworzenia należy sfinalizować płytę w urządzeniu, na którym została nagrana.≥ Jeżli na płycie zamieszczono materiały zarówno w formacie MP3, jak i w normalnym formacie audio (CD-DA), urządzenie odtwarza materiał nagrany na wewnętrznej części płyty.≥ Niniejsze urządzenie nie odtwarza plików nagranych w trybie zapisu pakietowego.≥ Płyty muszą być zgodne z normą ISO9660 level 1 lub 2 (z wyjątkiem formatów z rozszerzeniem). ≥ Niektóre płyty CD-R/RW mogą nie być odtwarzane z powodu złego stanu nagrania.≥ Pliki MP3 są zdefiniowane jako utwory i foldery są zdefiniowane jako album.≥ Urządzenie może odtwarzać do:– CD-DA: 99 utworów– MP3: 999 utworów, 99 albumów (łącznie z folderem głównym) Nagrania nie zawsze odtwarzane są w kolejności nagrywania.≥ To urządzenie nie gwarantuje połączenia ze wszystkimi urządzeniami USB.≥ Obsługiwane systemy plików to FAT12, FAT16 i FAT32. Niniejsze urządzenie obsługuje specyfikację USB 2.0 Full Speed.≥ Urządzenia USB o pojemności przekraczającej 32 GB mogą nie działać w niektórych warunkach.≥ Obsługiwany format: Pliki z rozszerzeniem “.mp3”.≥ W zależności od tego, w jaki sposób zostały utworzone pliki, mogą one nie być odtwarzane w kolejności, w jakiej zostały ponumerowane lub mogą w ogóle nie być odtwarzane. ≥ Pliki są zdefiniowane jako utwory i foldery są zdefiniowane jako album.≥ Maksymalna liczba ścieżek i albumów dla tego systemu: utworów (mp3) i 99 albumów (łącznie z katalogiem głównym).≥ Niniejsze urządzenie wyświetla liczbę albumów (folderów), w których znajdują się pliki MP3, które mogą zostać odtworzone. Prawidłowo Nieprawidłowo Soczewka Obsługiwane płyty CD Obsługiwane urządzenia USB RX-D70BT-EG-TQBJ2200_LOTE.book 139 ページ ２０１９年４月２５日　木曜日　午後１時４７分140 TQBJ2200 Dane techniczne ∫ Żywotność baterii (Praca przy mocy 80 mW)

≥ Producent zastrzega sobie prawo zmiany danych technicznych bez uprzedniego powiadomienia.≥ Masy i wymiary są podane w przybliżeniu.≥ Całkowite zakłócenia harmoniczne są mierzone przy użyciu cyfrowego analizatora widma.≥ Żywotność baterii zależy od warunków użytkowania.*1: MPEG-1 warstwa 3, MPEG-2 warstwa 3

Pobór mocy 14 W Pobór mocy w trybie gotowości Ok. 0,9 W Zasilanie Kabel zasilania prądem przemiennym AC 220 V do 240 V, 50 Hz Bateria DC 9 V (6 k R20/LR20) Wymiary (SzkWkG) 310 mmk128 mmk205 mm Waga Bez baterii Ok. 2,3 kg Z bateriami Ok. 3,1 kg Zakres temperatur pracy 0 oC do r40 oC Zakres wilgotności roboczej 35% do 80% RH (bez kondensacji) ∫ SEKCJA WZMACNIACZA Moc wyjściowa Moc wyjściowa RMS K. przednie (oba wysterowane) 2 W na kanał (6 ≠), 1 kHz, 10% THD Całkowita moc RMS 4W ∫ SEKCJA TUNERA Programowanie stacji 30 stacji FM Modulacja częstotliwości (FM) Zakres częstotliwości 87,50 MHz do 108,00 MHz (50 kHz krok) ∫ SEKCJA DAB Pamięć DAB 30 kanałów Pasmo częstotliwości (częstotliwość) Pasmo III 5A do 13F (174,928 MHz do 239,200 MHz) Czułość *BER 4x10

Obsługiwane płyty (8 cm lub 12 cm) CD, CD-R/RW (CD-DA, MP3*

Częstotliwość próbkowania 44,1/48 kHz Odbiór Długość fali 790 nm (CD)

∫ SEKCJA SYSTEMU GŁOŚNIKÓW

Głośnik(i) Pełen zakres 8 cm kopułkowy k2

Port USB Zasilanie z portu USB DC OUT 5V 500mA Standard USB USB 2.0 Full Speed Obsługiwany format plików multimedialnych MP3*

(¢.mp3) Obsługiwane formaty dźwięku MP3*

Częstotliwość próbkowania 44,1/48 kHz Rozmiar słowa próbki 16 bitów/24 bitów Liczba kanałów 2 kanały System plików urządzenia USB

Ver.4.2 Klasa Klasa 2 Obsługiwane profile A2DP Pasmo częstotliwości 2,4 GHz pasmo FH-SS Zakres działania 10 m w linii widzenia Obsługiwane kodowanie SBC Częstotliwość pracy 2402 MHz do 2480 MHz Maksymalna moc (EIRP) 9,6 dBm Ródło zasilania Manganowa bateria R20 Alkaliczna bateria LR20 CD Ok. 5 godzin Ok. 8 godzin FM/DAB, Bluetooth

USB, AUX Ok. 6 godzin Ok. 9 godzin RX-D70BT-EG-TQBJ2200_LOTE.book 140 ページ ２０１９年４月２５日　木曜日　午後１時４７分141 TQBJ2200 POLSKI Licencja Deklaracja Zgodności (DoC) Niniejszym, “Panasonic Corporation” deklaruje, iż niniejszy produkt jest zgodny z zasadniczymi wymogami i innymi odnośnymi postanowieniami Dyrektywy 2014/53/UE. Klienci mogą skopiować oryginał Deklaracji Zgodności (DoC) dla naszych produktów radiowych i końcowych urządzeń teletransmisyjnych (RE) z naszego serwera DoC: http://www.ptc.panasonic.eu Kontakt z autoryzowanym przedstawicielem: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Niemcy Nazwa marki Bluetooth

i logotypy są zarejestrowanymi znakami towarowymi firmy Bluetooth SIG, Inc. i wszelkie ich użycie przez firmę Panasonic Corporation jest objęte licencją. Pozostałe znaki towarowe i nazwy handlowe są własnością ich posiadaczy. Pozbywanie się zużytych urządzeń elektrycznych i elektronicznych oraz baterii. Dotyczy wyłącznie obszaru Unii Europejskiej oraz krajów posiadających systemy zbiórki i recyklingu. Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii z innymi odpadami domowymi/ komunalnymi. W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych oraz zużytych baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego. Poprzez prawidłowe pozbywanie się zużytych urządzeń elektrycznych i elektronicznych oraz zużytych baterii pomagasz oszczędzać cenne zasoby naturalne oraz zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz na stan środowiska naturalnego. W celu uzyskania informacji o zbiórce oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych oraz baterii prosimy o kontakt z władzami lokalnymi. Za niewłaściwe pozbywanie się tych odpadów mogą grozić kary przewidziane przepisami prawa krajowego. Dotyczy symbolu baterii (symbol poniżej): Ten symbol może występować wraz z symbolem pierwiastka chemicznego. W takim przypadku wymagania Dyrektywy w sprawie określonego środka chemicznego są spełnione. Typ łączności bezprzewodowej Częstotliwość pracy Maksymalna moc (dBm EIRP) Bluetooth
