RXD70BT - Impianto Hi-Fi PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Catena Hi-Fi
Marca	Panasonic
Modello	RX-D70BT
Dimensioni (L × A × P)	310 mm × 128 mm × 205 mm
Peso (senza batterie)	Circa 2,3 kg
Peso (con batterie)	Circa 3,1 kg
Alimentazione di rete	CA 220-240 V, 50 Hz
Alimentazione a batterie	CC 9 V (6 × R20/LR20)
Consumo elettrico	14 W
Consumo in standby	Circa 0,9 W
Potenza di uscita (RMS)	2 W per canale × 2 (6 Ω, 1 kHz, 10% DHT)
Lettore CD	CD, CD-R/RW (CD-DA, MP3)
Porta USB	USB 2.0 Full Speed, 5 V / 500 mA, file MP3
Bluetooth	Versione 4.2, portata 10 m, profilo A2DP, codec SBC
Sintonizzatore DAB/DAB+	Banda III (174,928 - 239,200 MHz), 30 preselezioni
Sintonizzatore FM	87,50 - 108,00 MHz (passo 50 kHz), 30 preselezioni
Ingresso AUX	Presa jack 3,5 mm stereo
Uscita cuffie	Presa jack 3,5 mm stereo
Altoparlanti	2 × cono 8 cm
Funzioni sonore	Basso (Bass On/Off), Equalizzatore (Heavy, Soft, Clear, Vocal, Flat), Dialogo in modalità chiara
Timer	Timer di spegnimento ritardato (SLEEP) e sveglia (Play Timer)
Orologio	24 h, sincronizzazione DAB/DAB+ possibile
Temperatura di funzionamento	0 °C a +40 °C
Umidità di funzionamento	35% a 80% UR (senza condensa)
Accessori forniti	Cavo di alimentazione di rete

Domande frequenti - RXD70BT PANASONIC

Come collegare il mio smartphone in Bluetooth?

Attiva il Bluetooth sul tuo smartphone, quindi sull'impianto premi [] per selezionare 'BLUETOOTH'. Se appare 'Pairing', cerca 'RX-D70BT' nell'elenco Bluetooth del telefono. Altrimenti, premi [PLAY MENU], scegli 'Pairing?', poi 'Yes'. La password è 0000 o 1234 se richiesta.

Cosa fare se il suono è distorto o assente?

Controlla prima il volume. Allontana i cavi di alimentazione e le lampade fluorescenti dai cavi audio. Se usi l'ingresso AUX, imposta il livello di ingresso su 'Normal' nel menu Input Level.

Come impostare l'orologio manualmente?

Premi [MENU], seleziona 'Time', poi premi [▶/■]. Usa [▲/▼] per impostare data e ora, poi conferma con [▶/■]. L'orologio si aggiorna automaticamente tramite DAB/DAB+ se disponibile.

Perché la ricezione DAB è scarsa?

Spiega e orienta l'antenna. Tienila lontana da computer, televisori e altri cavi. Esegui una scansione completa tramite il menu Full scan. Se necessario, usa la sintonizzazione manuale (Manual tune) per regolare.

Posso usare l'apparecchio solo a batteria?

Sì, inserisci 6 batterie R20/LR20. La sveglia non funziona a batteria. L'autonomia varia in base alla sorgente: circa 5 h (CD) a 9 h (FM/DAB) con batterie alcaline. Scollega il cavo di alimentazione prima di usare le batterie.

Come programmare un timer di spegnimento?

Premi più volte [SLEEP] per selezionare la durata (in minuti). 'SLEEP' appare. Per verificare il tempo rimanente, premi di nuovo [SLEEP].

Cosa fare se il lettore CD non legge o mostra 'No Disc'?

Assicurati che il disco sia compatibile (CD-DA o MP3) e pulito. Se è presente umidità, attendi 2-3 ore. Controlla che il disco non sia graffiato o deformato. Pulisci la lente con un soffiatore.

Come ripristinare le impostazioni di fabbrica?

Premi [MENU], seleziona 'System Reset', poi 'Yes'. Tutti i parametri (preselezioni, timer) verranno cancellati.

Il Bluetooth non si connette, cosa fare?

Assicurati che il dispositivo sia a meno di 10 m. Elimina l'abbinamento esistente e riprova. Se già connesso a un altro apparecchio, scollegalo. Spegni e riaccendi l'impianto. Verifica che il dispositivo sia in modalità scoperta.

Come pulire l'apparecchio?

Scollega l'alimentazione. Usa un panno morbido e asciutto. Se necessario, un panno leggermente umido poi asciutto. Non usare mai alcol, benzina o diluente. Per la lente CD, usa un soffiatore ad aria.

MANUALE UTENTE RXD70BT PANASONIC

La ringraziamo per l'acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il prodotto e conservare questo manuale per usi futuri.

ATTENZIONE AVVERTENZA

Unità

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare gli accessori consigliati. Non rimuovere le coperture. Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
• Non introdurre oggetti metallici all'interno di questa unità. Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione. Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
• Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Unità

• Questa unità utilizza un laser. L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l'esposizione a radiazioni pericolose. Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.
• Fare attenzione quando si regola l'antenna o si tocca l'unità; tenere sempre l'antenna lontana dal viso per evitare incidenti.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato o altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende o altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
• Non installare o posizionare questa unità con un orientamento insolito, ad esempio con il lato posteriore verso l'alto.

Batteria

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• L'uso scorretto delle batterie può causare perdite di elettrolito e incendi.

Rimuovere le batterie se si prevede di non utilizzare l'unità per lungo tempo. Conservare in un luogo fresco e al riparo dalla luce. - Non riscaldare o esporre a fiamme le batterie. - Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi. - Non aprire o mettere in corto le batterie. Non ricaricare batterie alcaline o al manganese. Non usare batterie la cui guaina non è intatta. Non mischiare batterie nuove e vecchie. Non utilizzare insieme tipi diversi di batterie. - Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Descrizioni continue in queste istruzioni per l'uso - I riferimenti alle pagine sono indicati con “→ OO”.

Accessori

Prima di utilizzare l'unità controllare che siano presenti gli accessori in dotazione.

1 Cavo di alimentazione CA

Indice

Precauzioni di sicurezza. 42 Accessori 43 Guida di riferimento di controllo. 44 Fonti di alimentazione. 46 Unità accesa/standby. 47 Inserimento dei supporti 47 Operazioni Bluetooth 48 Informazioni su Bluetooth 49 Comandi per la riproduzione dei supporti ....49 Ascolto DAB/DAB+ 52 Ascolto della radio FM 53 Dispositivo audio esterno 54 Regolazione dell'audio 54 Orologio e timer. 55 Altri 56 Risoluzione dei problemi 57 Utilizzo dell'unità e dei supporti. 59 Supporti riproducibili. 59 Specifiche. 60 Licenza 61

• Non utilizzare il cavo di alimentazione CA per altri apparecchi.

I simboli relativi a questo prodotto (compresi gli accessori) rappresentano quanto segue:

CA CC Apparecchiatura Classe II (Il prodotto è munito di doppio isolamento). A C C e s o Standby

Esposizione a radio frequenza (RF):

Questo prodotto è conforme ai limiti di esposizione RF della Direttiva RE (Direttiva impianti radio) quando è usato ad almeno 20 cm di distanza dal corpo umano.

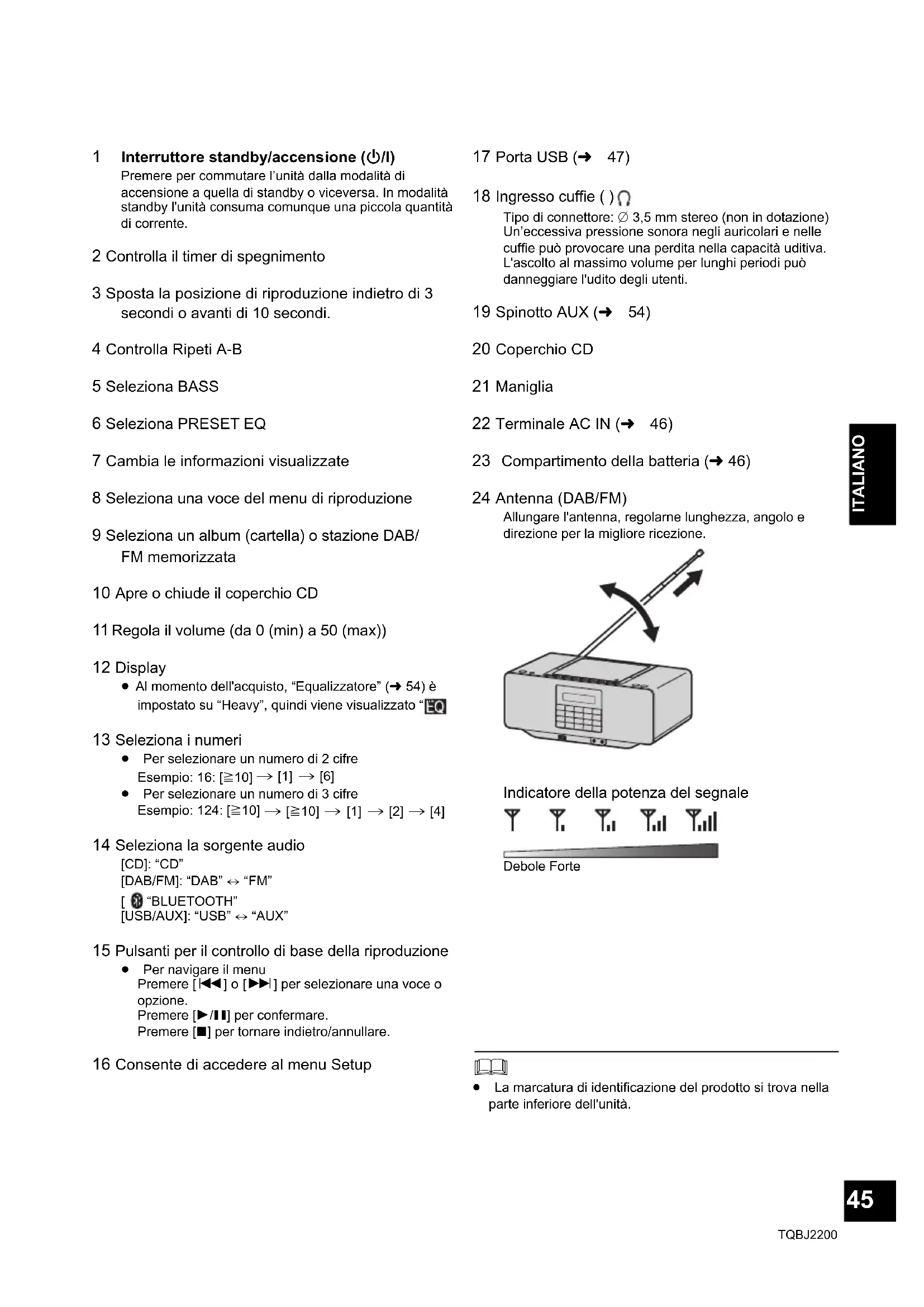

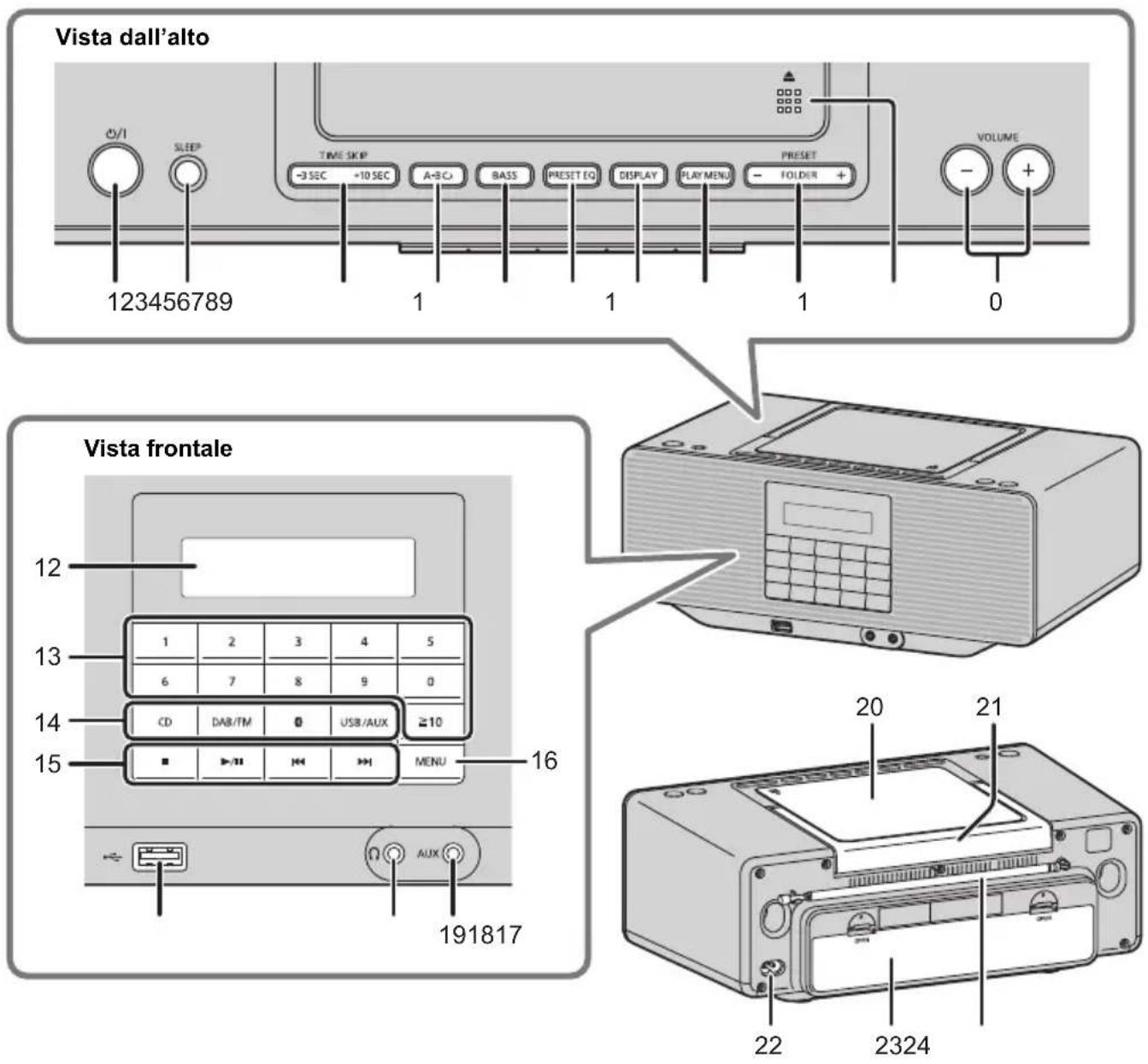

Guida di riferimento di controllo

1 Interruttore standby/accensione (I/I)

Premere per commutare l'unità dalla modalità di accensione a quella di standby o viceversa. In modalità standby l'unità consuma comunque una piccola quantità di corrente.

2 Controlla il timer di spegnimento

3 Sposta la posizione di riproduzione indietro di 3 secondi o avanti di 10 secondi.

4 Controlla Ripeti A-B

5 Seleziona BASS

6 Seleziona PRESET EQ

7 Cambia le informazioni visualizzate

8 Seleziona una voce del menu di riproduzione

9 Seleziona un album (cartella) o stazione DAB/FM memorizzata

10 Apre o chiude il coperchio CD

11 Regola il volume (da 0 (min) a 50 (max))

12 Display

• Al momento dell'acquisto, "Equalizzatore" (→ 54) è impostato su "Heavy", quando viene visualizzato "E0

13 Seleziona i numeri

Per selezionare un numero di 2 cifre Esempio:16: [≥10]→[1]→[6]

Per selezionare un numero di 3 cifre Esempio:124: [≥10]→[≥10]→[1]→[2]→[4]

14 Seleziona la sorgente audio

DAB/FM: "DAB" ↔ "FM" [B"BLUETOOTH" USB/AUX: "USB" ↔ "AU

15 Pulsanti per il controllo di base della riproduzione

Per navigare il menu Premere [O] o [O] per selezionare una voce o opzione. Premere [O] per confermare. Premere [O] per tornare indietro/annullare.

16 Consente di accedere al menu Setup

17 Porta USB (→ 47)

18 Ingresso cuffie ()

Tipo di connettore: Ø 3,5 mm stereo (non in dotazione) Un'eccessiva pressione sonora negli auricolari e nelle cuffie può provocare una perdita nella capacità uditiva. L'ascolto al massimo volume per lunghi periodi può danneggiare l'udito degli utenti.

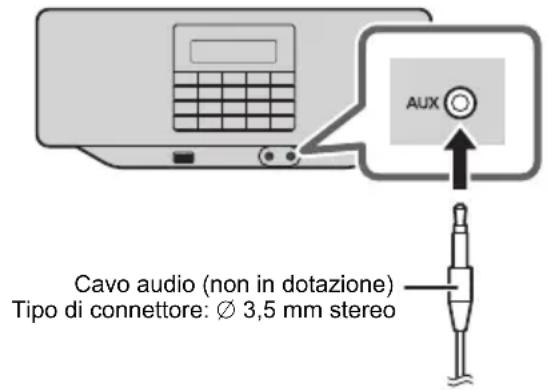

19 Spinotto AUX (→ 54)

20 Coperchio CD

21 Maniglia

22 Terminale AC IN (→ 46)

23 Compartimento della batteria (→ 46)

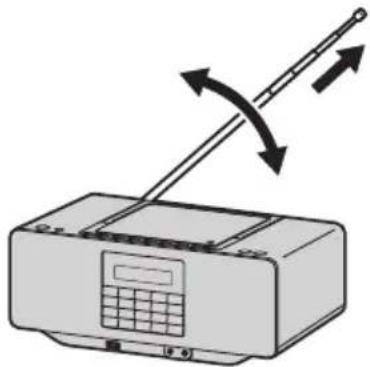

24 Antenna (DAB/FM)

Allungare l'antenna, regolarne lunghezza, angolo e direzione per la migliore ricezione.

Indicatore della potenza del segnale

Debole Forte

• La marcatura di identificazione del prodotto si trova nella parte inferiore dell'unità.

Fonti di alimentazione

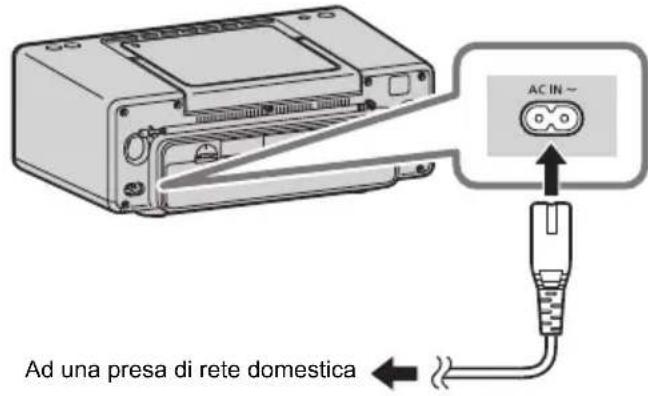

Uso di una presa di rete domestica

Collegare saldamente il cavo di alimentazione CA all'unità e alla presa di rete domestica.

• Non utilizzare cavi di alimentazione CA diversi da quello in dotazione.
• In standby, l'unità visualizza ora e data (solo quando l'unità è alimentata tramite CA).

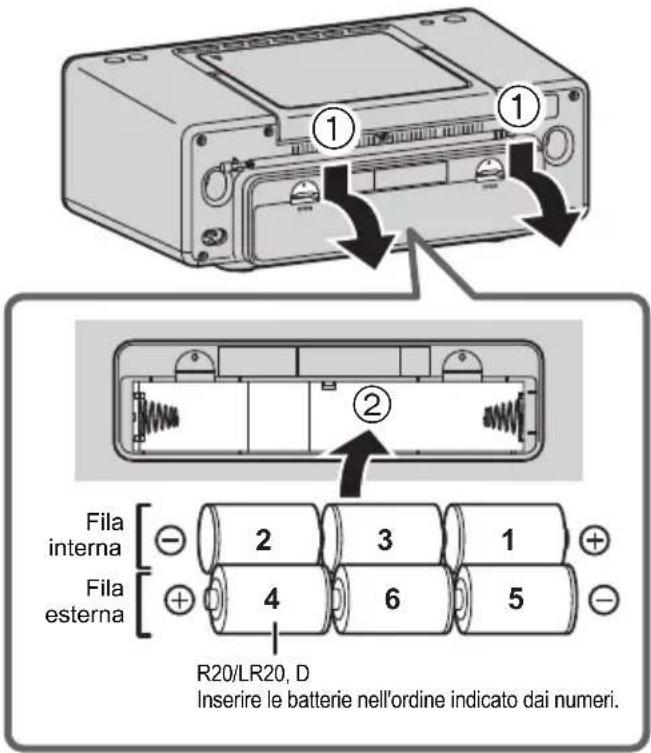

Uso della batteria (non in dotazione)

Questa unità utilizza le batterie come fonte di alimentazione quando si scollega il cavo di alimentazione CA.

Scollegare il cavo di alimentazione CA dall'unità perché funzioni a batteria.

Installare le batterie in modo che i poli (+ e -) corrispondano con quelli nell'unità.

Rimozione delle batterie

Quando si rimuovono le batterie della fila interna, premere l'estremità con il polo - della batteria numero 3 in modo che il suo polo ^+ fuoriesca, abilitando la rimozione della batteria.

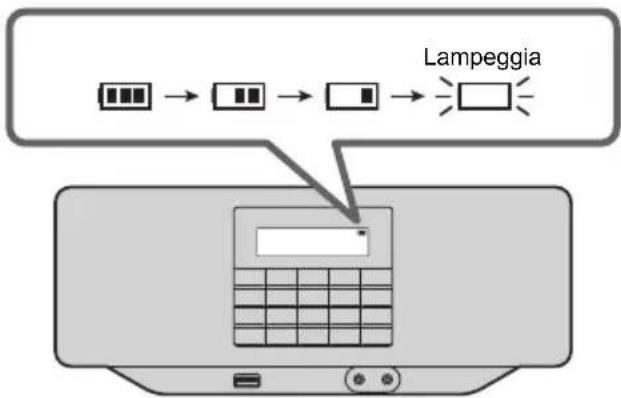

Indicatore della batteria

Dov'è la spia della batteria?

• Quando la spia della batteria inizia a lampeggiare, sostituire tutte e 6 le batterie.
• Mentre l'unità è accesa, non cambiare tipo di alimentazione da CA a batteria o viceversa. Premere [ü/ɪ] per mettere l'unità in modalità standby prima di cambiare tipo di alimentazione.

Unità accesa/standby

Premere [ / I] per accendere l'unità.

• La prima volta che viene accesa, l'unità entrerà in modalità CD. Dalla volta successiva, si accenderà con l'ultima sorgente audio riprodotta.

Premere nuovamente [O/I] per mettere l'unità in modalità standby.

• Anche in condizione di standby, l'unità non è completamente spenta. Allo scopo di non sprecare energia, se non si usa l'unità per un tempo prolungato, si raccomanda di scollegare la spina alla presa elettrica o di rimuovere le batterie. L'unità consuma una piccola quantità di corrente anche in standby. (→ 60)

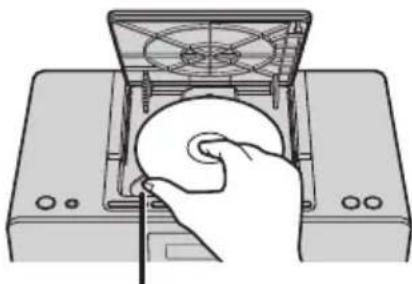

• Quando si rimuove un CD, accertarsi che sia fermo.

Mettere il pollice sulla tacca.

Inserimento dei supporti

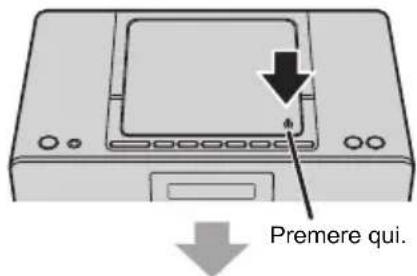

■ Inserimento di un CD

• Quando si apre il coperchio del CD, aprirlo con la maniglia ripiegata verso il basso.

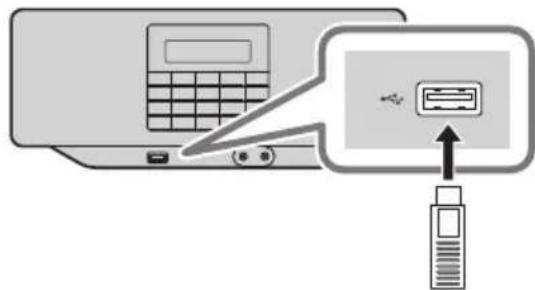

Connessione di un dispositivo USB

• Inserire il dispositivo USB direttamente. Non utilizzare prolunghe USB.
• Scollegare il dispositivo USB dopo l'uso.
• Prima di rimuovere il dispositivo USB, selezionare una sorgente diversa da "USB".

Operazioni Bluetooth®

Su questa unità è possibile ascoltare l'audio dal dispositivo audio Bluetooth® in modalità wireless.

• Per ulteriori informazioni, consultare le istruzioni per l'uso del dispositivo Bluetooth®.

Connessione tramite il menu Bluetooth®

Operazioni preliminari

• Attivare la funzionalità Bluetooth del dispositivo e posizionare il dispositivo vicino a questa unità.

Abbinamento con dispositivi Bluetooth®

1 Premere [ ] per selezionare "BLUETOOTH".

Se il display indica "Pairing", andare al passaggio 5.

2 Premere [PLAY MENU]. 3 Premere [1, ] per selezionare "Pairing?" e quindi premere [I]. 4 Premere [1, ] per selezionare "Yes" e quindi premere [I]. 5 Selezionare "RX-D70BT" dal menu Bluetooth del dispositivo Bluetooth.

• L'indirizzo MAC (stringa alfanumerica univoca per ciascuna unità) potrebbe essere visualizzato prima che venga visualizzato "RX-D70BT".
• Sul display viene visualizzato "Connected".

6 Avviare la riproduzione sul dispositivo Bluetooth.

Connessione di un dispositivo Bluetooth abbinato

1 Premere [per selezionare "BLUETOOTH". - Sul display viene visualizzato "Ready". 2 Selezionare "RX-D70BT" dal menu Bluetooth del dispositivo Bluetooth. - Sul display viene visualizzato "Connected". 3 Avviare la riproduzione sul dispositivo Bluetooth.

Se viene richiesta una passkey, immettere "0000" o "1234". - È possibile registrare fino a 8 dispositivi su questa unità. Se viene registrato un nono dispositivo, il dispositivo non utilizzato da più tempo viene sostituito. - Questa unità può essere collegata con un solo dispositivo alla volta. - Quando come sorgente è selezionato "BLUETOOTH", questa unità tenterà automaticamente di connettersi all'ultimo dispositivo Bluetooth connesso. (durante questo processo, sul display appare "Linking".) Se il tentativo di connessione non riesce, tentare nuovamente di stabilire una connessione.

Disconnessione di un dispositivo Bluetooth

1 Mentre è connesso un dispositivo Bluetooth: Premere [PLAY MENU] per selezionare "Disconnect?" e quindi premere [▶/■]. 2 Premere [1, ] per selezionare "Yes" e quindi premere [I].

• Per scollegare il dispositivo Bluetooth è anche possibile tenere premuto [...]
• Il dispositivo Bluetooth verrà scollegato se viene selezionata una sorgente audio diversa (ad esempio "CD").

Informazioni su Bluetooth

Panasonic non è responsabile per la perdita di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

• Questo problema usa la banda di frequenza 2,4 GHz.

Certificazione del dispositivo

• Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze. Non è necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica del sistema.
• Rimozione delle indicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®. A seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Distanza di utilizzo

Interferenza da altri dispositivi

• Usare questo dispositivo ad una distanza massima di 10 m. La distanza può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.
• Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questo sistema è posizionato troppo vicino ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisposto per un normale impiego di tipo generale.
• Non usare questo sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc).

Comandi per la riproduzione dei supporti

I seguenti segni indicano che la funzione è disponibile.

CD: CD audio in formato CD-DA o un CD contenente file MP3 (→ 59) USB: Dispositivi USB contenenti file MP3 (→ 59) BLUETOOTH: Dispositivo Bluetooth® connesso (→ 48)

Riproduzione di base

(CD, USB, BLUETOOTH)

Operazioni preliminari

• Accendere l'unità.
• Inserire il supporto o connettere il dispositivo compatibile Bluetooth. (→ 47, 48)

1 Selezionare la sorgente audio.

Per disco:

Premere CD per selezionare "CD".

Per dispositivo USB:

Premere ripetutamente USB/AUX per selezionare "USB".

Per dispositivo Bluetooth®:

Premere [3] per selezionare "BLUETOOTH".

2 Premere [▶/11] per iniziare la riproduzione.

Comandi di base

Arresto Premere [■]. • CD, USB: La posizione viene memorizzata e viene visualizzato "Resume". (La posizione verrà mantenutaanche se si mette l'unità in standby o si cambia la sorgente audio.) • CD, USB: Premere due volte [■] per interrompere completenessla riproduzione.
Pausa	Premere [▷/■]. Premere nuovoamente per continuare la riproduzione.
Salto	Premere [◁←] o [▷→] per saltare un brano.
	CD (MP3), USB: Premere [FOLDER -, +] per saltare l'album.
Ricerca Durante la riproduzione o la pausa, tenere premuto [◁←] o [▷→].
Salta tempo CD, USB	Durante le riproduzione, premere [TIME SKIP -3 SEC, +10 SEC]. Sposta la posizione di riproduzione indietro di 3 secondi o avanti di 10 secondi.
Regolazione volume	Premere [VOLUME -, +].
Cambia visualizzazione	Premere ripetutamente [DISPLAY]. • Le informazioni variano a seconda della sorgente audio o dello stato di riproduzione.

• CD , [USB]: È possibile selezionare i brani premendo i pulsanti numerici.
• La ricerca ed il salto tempo non sono disponibili per brani con bit rate variabile.

Modalità di riproduzione (CD, USB)

Selezionare la modalità di riproduzione.

1 Premere [PLAY MENU]. 2 Premere [1, ] per selezionare "Play Mode" o "Repeat" e quindi premere [▶/I]. 3 Premere [1, ] per selezionare l'impostazione e quindi premere [▶/I].

Play Mode

Off Annulla l'impostazione della modalità di riproduzione.
1-Track Riproduce solo il brano selezionato. • Viene visualizzato " " "
1-Album CD (MP3), USB	Riproduce solo l'album selezionato. • Viene visualizzato " " "
Random Riproduce i contenuti in ordine casuale. • Viene visualizzato RND
1-Album Random CD (MP3), USB	Riproduce i brani dell'album selezionato in ordine casuale. • Viene visualizzato " " " RND
Program (→ 51) • Questa modalità più essere selezionata solo in modalità arresto.

Repeat

Off Repeat	Disattiva la modalità ripetizione.
On Repeat	Attiva la modalità ripetizione.Viene visualizzato

• Durante la riproduzione casuale, non è possibile saltare a brani che sono stati riprodotti o premere i pulsanti numerici.
• La modalità viene annullata quando si apre il coperchio del CD o si rimuove il dispositivo USB.

Riproduzione programma (CD, USB)

Questa funzione consente di programmare fino a 25 brani.

CD (CD-DA)

1 Premere [PLAY MENU] in modalità di arresto. 2 Premere [1, ] per selezionare "Play Mode" e quindi premere [I]. 3 Premere [I, ] per selezionare "Program" e quindi premere [I].

Viene visualizzato

4 Premere i pulsanti numerici per selezionare il brano desiderato. - Ripetere questo passaggio per programmare altri brani. 5 Premere [▶/11] per iniziare la riproduzione.

CD (MP3), USB

1 Premere [PLAY MENU] in modalità di arresto. 2 Premere [1, ] per selezionare "Play Mode" e quindi premere [I]. 3 Premere [I, ] per selezionare "Program" e quindi premere [I].

Viene visualizzato

4 Premere [FOLDER -, +] per selezionare l'album desiderato. 5 Premere i pulsanti numerici per selezionare il brano desiderato.

• Effettuare nuovamente i passaggi 4 e 5 per programmare altri brani. 6 Premere [▶/11] per iniziare la riproduzione.

Annullare la modalità di programmazione

1 Premere [■] per arrestare la riproduzione e quindi premere [PLAY MENU]. 2 Premere [◀, ▶] per selezionare "Play Mode" e quindi premere [▶/[]]. 3 Premere [◀, ▶] per selezionare "Off" e quindi premere [▶/Π]. - (p - 1) = 0.

Cancellare tutti i brani programmati

① Premere [■] per arrestare la riproduzione. - Viene visualizzato "Resume". ② Premere [■] per annullare la modalità riprendi. ③ Premere [■]. - Viene visualizzato "Delete All?". Mentre viene visualizzato "Delete All?", premere [▶/■].

• La memoria del programma viene annullata quando si cambia la sorgente audio, si mette l'unità in standby, si apre il coperchio del CD o si rimuove il dispositivo USB.

Ripeti A-B

Ripete la riproduzione della sezione che si desidera ascoltare all'interno di un brano.

1 Durante la riproduzione, premere [A-B] al punto iniziale della sezione che si desidera ripetere.

In questo modo viene impostato il punto iniziale (A).

• Sul display appare "A-" e lampeggia "B".

2 Premere [A-B] al punto finale della sezione che si desidera ripetere.

In questo modo viene impostato il punto finale (B) e viene ripetuta la riproduzione tra il punto iniziale ed il punto finale.

Annullamento di Ripeti A-B

Durante la riproduzione Ripeti A-B, premere [A-B] o premere [■] per arrestare la riproduzione e poi premere nuovamente [■].

• Dopo aver impostato il punto iniziale (A), se la riproduzione viene effettuata sino alla fine del brano, il punto finale (B) si sposta alla fine del brano. Non è possibile impostare una sezione che comprende più brani.
• Selezionando un altro brano durante la riproduzione Ripeti A-B, verrà annullato Ripeti A-B.

Ascolto DAB/DAB+

Preparazione

Estendere l'antenna. (→ 45) - Accendere l'unità. - Premere ripetutamente DAB/FM per selezionare "DAB".

Memorizzazione delle stazioni

La prima volta che si entra in modalità DAB, o se l'elenco radio è vuoto, l'unità inizierà la scansione completa e memorizzerà le radio.

È possibile effettuare la procedura di scansione completa quando è presente o diventa disponibile una nuova radio.

1 Premere [PLAY MENU]. 2 Premere [1, ] per selezionare "Full scan", quindi premere [1] per iniziare la scansione completa.

Per annullare, premere [PLAY MENU].

Rimuovere le radio in elenco non disponibili

Questa unità indica le radio che sono inattive o non più disponibili con un punto interrogativo davanti al nome della radio. È possibile rimuovere tali radio dall'elenco delle radio.

1 Premere [PLAY MENU]. 2 Premere [1, ] per selezionare "Prune" e quindi premere [I]. 3 Premere [1] per selezionare "Yes" e quindi premere [▶/II].

Per annullare, premere [▶▶] per selezionare "No".

Ascolto delle stazioni memorizzate

Premere [1] o [1] per selezionare una stazione e quindi premere [1].

• Indica una radio di servizio secondaria. Le radio di servizio secondarie sono sempre elencate accanto alla radio principale nell'elenco delle radio.

Memorizzazione delle stazioni DAB/DAB+

È possibile memorizzare sino a 30 canali DAB/DAB+.

1 Mentre si sta ascoltando la trasmissione radio, tenere premuto il tasto numerico per almeno 2 secondi per immettere il numero del canale preimpostato desiderato.

Per immettere un numero di canale preimpostato a 2 cifre, tenere premuto [≥10] per almeno 2 secondi, quindi premere i pulsanti numerici per immettere il numero a 2 cifre.

2 Premere [▶/II].

• La stazione che occupa un canale viene cancellata se si memorizza un'altra stazione nello stesso canale.

Ascolto delle stazioni DAB/DAB+ memorizzate

Premere i pulsanti numerici o [PRESET -, +] per selezionare la radio memorizzata e quindi premere [▶/■].

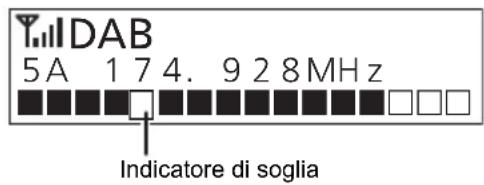

Sintonizzazione manuale di 1 intervallo di frequenze

È possibile sintonizzare manualmente 1 intervallo di frequenze. Questo può essere utile quando si regola l'antenna per ottenere la ricezione migliore possibile e si scandisce un intervallo di frequenze specifico per aggiornare l'elenco delle radio.

1 Premere [PLAY MENU]. 2 Premere [1, ] per selezionare "Manual tune" e quindi premere [I]. 3 Premere [1, ] per selezionare il blocco di frequenze ricevibile nella propria area e quindi premere [▶/■].

Il display mostra la potenza del segnale ricevuto dell'intervallo di frequenze selezionato. Regolare l'antenna per ottenere la ricezione migliore.

Regolare l'antenna in modo che la potenza del segnale ricevuto (rettangoli pieni) superi l'indicatore di soglia.

Visualizzazione delle informazioni disponibili

È possibile visualizzare diverse informazioni circa la trasmissione DAB, come informazioni dinamiche (se disponibili), potenza del segnale, tipo di programma, nome del gruppo, frequenza, bit rate, variante DAB, ora e data.

Premere ripetutamente [DISPLAY] per visualizzare le informazioni disponibili.

Ascolto della radio FM

Preparazione

• Estendere l'antenna. (→ 45)
• Accendere l'unità.
• Premere ripetutamente DAB/FM per selezionare "FM".

Ascolto di una radio

Premere [◀◀] o [▶▶] per regolare una frequenza. - Se si tiene premuto [◀] o [▶], l'unità cerca automaticamente una radio e quando ne trova una smette di cercare e inizia la ricezione.

Memorizzazione delle stazioni

È possibile memorizzare fino a 30 radio FM.

1 Mentre si sta ascoltando la trasmissione radio, tenere premuto il tasto numerico per almeno 2 secondi per immettere il numero del canale preimpostato desiderato. Per immettere un numero di canale preimpostato a 2 cifre, tenere premuto [≡10] per almeno 2 secondi, quindi premere i pulsanti numerici per immettere il numero a 2 cifre. 2 Premere [▶/■].

• La stazione che occupa un canale viene cancellata se si memorizza un'altra stazione nello stesso canale.

Ascolto delle stazioni memorizzate

Premere i pulsanti numerici o [PRESET -, +] per selezionare la radio memorizzata e quindi premere [▶/■].

Visualizzazione delle informazioni disponibili

Questa unità è in grado di visualizzare i dati testuali trasmessi dal sistema radio RDS (Radio Data System), disponibile in alcune aree, come testo radio, servizio programmato, tipo di programma e ora.

Premere ripetutamente [DISPLAY].

• Se la qualità della ricezione è scarsa, è possibile che le informazioni RDS non siano disponibili.

Dispositivo audio esterno

È possibile riprodurre musica da un dispositivo audio esterno.

Operazioni preliminari

• Per evitare che l'audio venga distorto, disattivare l'equalizzatore del dispositivo audio esterno (se presente).
• Abbassare il volume del sistema prima di collegare o scollegare il dispositivo audio esterno.

1. Collegare il dispositivo audio esterno utilizzando un cavo audio (non in dotazione). 2. Premere ripetutamente USB/AUX per selezionare "AUX". 3. Avviare la riproduzione sul dispositivo audio esterno.

Per regolare il livello di ingresso

1. Premere ripetutamente USB/AUX per selezionare "AUX". 2. Premere [MENU]. 3. Premere [1, ] per selezionare "Input Level" e quindi premere [I]. 4. Premere [1, ] per selezionare "Normal" o "High" e quindi premere [I].

L'impostazione predefinita è "Normal". - Selezionare "Normal" se il suono risulta distorto quando il livello di ingresso è "High". - Per ulteriori informazioni, consultare le istruzioni per l'uso del dispositivo audio esterno.

Regolazione dell'audio

È possibile aggiungere all'audio in uscita i seguenti effetti sonori.

Bass

Premere [BASS] per selezionare "Bass On" o "Bass Off".

Equalizzatore

Premere ripetutamente [PRESET EQ] per selezionare "Heavy" (pesante), "Soft" (morbido), "Clear" (chiaro), "Vocal" (voci) o "Flat" (piatto/off).

• Quando è impostata un'opzione diversa da "Flat", viene visualizzato "E0

• Impostando l'equalizzatore quando la finestra di dialogo della modalità Chiaro è impostata su "On", l'impostazione della finestra di dialogo della modalità Chiaro passerà a "Off".

Finestra di dialogo modalità Chiaro

1 Premere [MENU]. 2 Premere [1, ] per selezionare "Clear-Mode dialog" e quindi premere [▶/II]. 3 Premere [1, ] per selezionare "On" o "Off" e quindi premere [▶/■].

• Impostando Anything su "On", Preset EQ verrà commutato su "Flat".

Orologio e timer

Impostazione dell'orologio

Si tratta di un orologio con visualizzazione delle 24 ore.

La data e l'ora vengono aggiornate automaticamente se le informazioni sono incluse nella trasmissione DAB/DAB+.

È possibile impostare la data e l'ora manualmente come segue.

1 Premere [MENU]. 2 Premere [1, ] per selezionare "Time" e quindi premere [▶/I]. 3 Premere [▶/■] per entrare nella modalità di impostazione di data ed ora. Per annullare, premere [■]. 4 Premere [1, ] e quindi premere [I] per impostare la data e l'ora.

• Regolare spesso l'orologio per assicurarne la precisione.

Timer di spegnimento

Il timer di spegnimento consente di spegnere l'unità dopo un tempo impostato.

Premere ripetutamente [SLEEP] per selezionare l'impostazione (in minuti).

"Off" (Annulla) → "30 minutes" → "60 minutes" ↑ "120 minutes" ← "90 minutes"

• Quando è impostato il timer di spegnimento, viene visualizzato "SLEEP".
• Premendo [SLEEP] quando è impostato il timer di spegnimento, è possibile verificare il tempo rimanente.

Timer riproduzione

L'unità si accende ad una data ed ora specificata ed inizia la riproduzione.

Operazioni preliminari

• Connettere il cavo di alimentazione CA.
• Impostare l'orologio.
• Preparare la sorgente audio da riprodurre.

1 Premere [MENU]. 2 Premere [1, ] per selezionare "Play Timer" e quindi premere [I].

3 Premere [▶/■] per entrare nella modalità di impostazione del timer riproduzione. 4 Premere [1, ] per selezionare "On" e quindi premere [I]. Per disattivare il timer, selezionare "Off". 5 Premere [1, ] per selezionare l'impostazione e quindi premere [I].

"Repetition" (Ripetizione)	Premere [▲▼, ▲▼] per selezionare le opzioni di ripetizione e quando premere [▶/■]. "Once": Riproduce solo una volta all'ora specificata. "Everyday": Riproduce agli giorni all'ora specificata. "Day of Week": Riproduce all'ora specificata del giorno(i) della settimana specificato(i). "Set Date": Riproduce alla data ed ora specificate. La data può essere impostata sino all'ultimo giorno del mese successivo.
"Start/End Time" (Tempo inizio/fine)	Premere [▲▼, ▲▼] e quando premere [▶/■] per impostare l'ora iniziale e finale.
"Play Source" (Sorgente di riproduzione)	Premere [▲▼, ▲▼] per selezionare la sorgente audio* e quando premere [▶/■]. L'audio della sorgente corrente verrà disattivato durante cette impostazione. Quando è stato selezionato "FM" o "DAB", premere [▲▼, ▲▼] per selezionare l'ultima radio ascoltata o una radio memorizzata, quando premere [▶/■].

• È possibile impostare come sorgente audio "FM", "DAB", "CD", "USB" e "AUX". 6 Premere [O/I] per passare l'unità in modalità standby.

Viene visualizzato 1

• Il timer non funziona quando l'unità funziona a batteria.
• Il timer si avvia a basso volume; il volume aumenta gradualmente fino al livello che aveva l'unità prima di essere messa in standby. Lampeggia durante la riproduzione timer.
• Durante la riproduzione avviata dal timer sono disponibili solo le seguenti operazioni dei pulsanti.

[VOLUME -, +]: Regola il volume. [1]: Arresta la riproduzione (CD/USB). [O/I]: Arresta la riproduzione e mette l'unità in standby.

Altri

Riduzione luminosità

Questa funzione riduce la retroilluminazione.

1. Premere [MENU]. 2. Premere [1, ] per selezionare "Dimmer" e quindi premere [I]. 3. Premere [1, ] per selezionare "Off", "Dimmer 1" o "Dimmer 2" e quindi premere [▶/I]. Off: La retroilluminazione è luminosa. Dimmer 1: Riduce la retroilluminazione. Dimmer 2: Riduce ulteriormente la retroilluminazione.

Retroilluminazione

Imposta il timeout della retroilluminazione.

1. Premere [MENU]. 2. Premere [1, ] per selezionare "Backlight" e quindi premere [I]. 3. Premere [1, ] per selezionare "On" o "10 sec" e quindi premere [I]. On: La retroilluminazione è sempre attiva. 10 sec: La retroilluminazione si disattiva dopo 10 secondi di inattività.

Funzione spegnimento automatico

Per impostazione predefinita, questa unità passerà automaticamente in modalità standby se non vengono emessi segnali audio e se non vengono eseguite operazioni per circa 20 minuti.

Per annullare questa funzione

1. Premere [MENU]. 2. Premere [1, ] per selezionare "Auto Power Off" e quindi premere [I]. 3. Premere [1, ] per selezionare "Off" e quindi premere [▶/I].

Per attivare la funzione, selezionare "On" al passaggio 3. - Questa impostazione non può essere selezionata quando la sorgente è radio.

Risoluzione dei problemi

Prima di richiedere assistenza, effettuare i seguenti controlli. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Ripristinare tutte le impostazioni predefinite in fabbrica

① Premere [MENU]. ② Premere [◀, ▶] per selezionare "System Reset" e quindi premere [▶/Π]. ③ Premere [◀, ▶] per selezionare "Yes" e quindi premere [▶/1]. Per annullare, selezionare "No".

• Le impostazioni vengono riportate ai valori predefiniti in fabbrica. È necessario effettuare nuovamente le impostazioni.

Generale

L'audio è distorto o non si sente alcun suono.

Regola il volume. - Se un cavo di alimentazione CA o una lampada a fluorescenza sono vicini ai cavi, tenere le altre apparecchiature e i relativi cavi lontani dai cavi di quel sistema.

La data e l'ora corrente non sono visualizzate (in standby)

• L'unità sta funzionando a batteria? In tal caso, collegare il cavo di alimentazione CA.
• Impostare la retroilluminazione su "On". (→ 56)

Impossibile accendere l'unità.

• Quando l'unità funziona a batteria, le batterie sono poco cariche. Collegare l'unità al cavo di alimentazione CA e verificare di essere in grado di accendere l'unità.
• Quando l'unità è alimentata da un cavo di alimentazione CA, verificare il collegamento del cavo di alimentazione CA.

Questa unità non funziona.

• Uno dei dispositivi di sicurezza di quest'unità potrebbe essersi attivato.

① Premere [念 / I] per mettere l'unità in standby. - Se l'unità non si spegne, rimuovere le batterie e scollegare il cavo di alimentazione CA dalla presa CA di rete. Dopo circa 30 secondi, inserire le batterie o ricollegare il cavo di alimentazione CA alla presa CA di rete. Quindi attendere circa 10 secondi. ② Premere [O / I] per accendere.

Se l'unità ancora non funziona, consultare il rivenditore.

Disco

La visualizzazione è scorretta o la riproduzione non si avvia.

• Accertarsi che il disco sia compatibile con questa unità. (→ 59)
• Sulla lente è presente dell'umidità. Attendere per circa 2-3 ore, poi riprovare.

USB

Impossibile leggere l'unità USB o il suo contenuto.

• La formattazione o il contenuto dell'unità USB non sono compatibili con l'unità (→ 59)
• La funzione host USB di questo prodotto potrebbe non funzionare con alcuni dispositivi USB.

La riproduzione non si avvia quando si preme [▶/■].

• Scollegare e ricollegare il dispositivo USB. In alternativa, spegnere e riaccendere l'unità.

Funzionamento lento del dispositivo USB

• File di grandi dimensioni o un dispositivo USB di grande capacità richiedono un tempo di lettura maggiore.

Radio

La ricezione DAB/DAB+ è di scarsa qualità.

• Allontanare l'antenna da computer, televisioni ed altri cavi.
• Spostare l'unità in un'altra posizione ed effettuare nuovamente una scansione completa.

Se i disturbi sono eccessivi durante la ricezione FM.

• In caso di disturbi eccessivi della trasmissione stereo FM, il problema potrebbe essere risolto disattivando gli effetti di regolazione dell'audio (→ 54).

La ricezione è disturbata quando si ascolta una trasmissione radio.

Controllare e regolare l'antenna. - Tentare di mantenere una certa distanza tra l'antenna e il cavo di alimentazione CA. - Spegnere il televisore o altri lettori audio oppure allontanarli dall'unità. - Tenere l'unità lontana dai cellulari se ci sono interferenze. - Si potrebbero sentire dei disturbi quando le batterie sono molto scariche. Collegare il cavo di alimentazione CA o sostituire le batterie.

Bluetooth®

Non è possibile effettuare la connessione.

• Verificare lo stato del dispositivo Bluetooth.
• Il dispositivo potrebbe essere fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.

Non si riesce ad ottenere il collegamento con il dispositivo.

• L'abbinamento del dispositivo non è riuscito. Effettuare nuovamente l'abbinamento.
• Il dispositivo abbinato è stato sostituito. Effettuare nuovamente l'abbinamento.
• Questa unità potrebbe essere collegata ad un dispositivo diverso. Scollegare l'altro dispositivo e provare a collegare nuovamente il dispositivo.
• Spegnere e riaccendere l'unità e quindi effettuare nuovamente il collegamento.

Il dispositivo è collegato ma non è possibile ascoltare l'audio attraverso il sistema.

• Per alcuni dispositivi Bluetooth, è necessario impostare manualmente l'output audio su "RX-D70BT". Per ulteriori informazioni, consultare le istruzioni per l'uso del dispositivo.

L'audio dal dispositivo si interrompe.

• Il dispositivo potrebbe essere fuori dalla distanza di comunicazione di 10m. Avvicinare il dispositivo al sistema. Rimuovere eventuali ostacoli tra il sistema ed il dispositivo.
• Altri dispositivi che usano la banda di frequenza 2,4 GHz (router wireless, microonde, telefoni cordless, ecc.) stanno interferendo. Avvicinare il dispositivo al sistema ed allontanarlo dagli altri dispositivi.

Messaggi

I seguenti messaggi possono venire visualizzati sul display dell'unità.

"Error"

• È stata eseguita un'operazione scorretta. Leggere le istruzioni e riprovare.

"Linking"

• Questo sistema sta cercando di collegarsi all'ultimo dispositivo Bluetooth® collegato quando viene selezionato "BLUETOOTH".

"No DAB Station"

• Nessuna stazione DAB disponibile. Controllare l'antenna.
• Spostare l'unità in un'altra posizione ed effettuare nuovamente una scansione completa.

"No Device"

• Il dispositivo USB non è inserito correttamente. Leggere le istruzioni e riprovare (→ 47).

"No Disc"

• Inserire il disco da riprodurre (→ 47).

"No Play"

• Esaminare il contenuto. È possibile riprodurre solo i formati supportati. (→ 60)

"Preset Empty"

Non ci sono stazioni FM memorizzate da selezionare. Memorizzare alcuni canali. (→ 53)

"Program Full"

Il numero di brani programmati è superiore a 25.

"Reading"

• L'unità sta controllando le informazioni "CD"/"USB". Dopo che è scomparso questo messaggio, iniziare il funzionamento.

"Service not available"

• Nessuna ricezione DAB.

Utilizzo dell'unità e dei supporti

Estrarre la spina dell'alimentazione CA dalla presa prima di eseguire qualsiasi operazione di manutenzione.

Pulire questa unità con un panno asciutto e morbido.

• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
• Non utilizzare mai alcol, solventi per vernici o benzina per pulire questa unità.
• Prima di utilizzare panni chimici, leggere con attenzione le relative istruzioni.

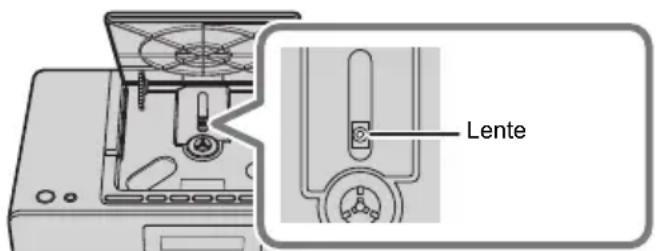

Manutenzione della lente

• Pulire regolarmente la lente per evitare malfunzionamenti. Utilizzare un soffietto per eliminare la polvere, e un batuffolo di cotone se la lente è molto sporca. Non è possibile utilizzare un pulitore per lenti di tipo CD.
• Non lasciare aperto il coperchio CD per periodi prolungati. In caso contrario la lente si sporcherà.
• Fare attenzione a non toccare la lente con le dita.

Pulizia dei dischi

SINO

Strofinare con un panno umido, quindi asciugare.

Precauzioni quando si maneggiano i dischi

• Tenere i dischi per i bordi, per evitare di graffiarli o di sporcarli con delle ditate. Non attaccare etichette o adesivi ai dischi. Non utilizzare spray per la pulizia dei dischi fonografici, benzina, solventi, liquidi antistatici o sostanze analoghe. Non utilizzare i seguenti dischi:
• Dischi con tracce di adesivo lasciate nella rimozione di etichette (dischi noleggiati, ecc.).
• Dischi deformati o fessurati.
• Dischi di forma irregolare, come quelli a forma di cuore.

■ Quando si smaltisce o si cede l'unità

L'unità può mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede questa unità, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente.

(→ 57, Ripristinare tutte le impostazioni predefinite in fabbrica)

Supporti riproducibili

CD compatibili

• Un disco con il logo CD.

• Questa unità è in grado di riprodurre dischi che siano conformi al formato CD-DA.
• Questo sistema è in grado di riprodurre CD-R/RW con contenuti in formato CD-DA o MP3.
• L'unità potrebbe non essere in grado di riprodurre alcuni dischi a causa delle condizioni di registrazione.
• Prima della riproduzione, finalizzare il disco sul dispositivo su cui è stato registrato.
• Se il disco contiene dati in formato MP3 e dati audio normali (CD-DA), l'unità riproduce solo il formato registrato nella prima parte del disco.
• L'unità non è in grado di riprodurre file registrati utilizzando la scrittura a pacchetti.
• I dischi devono essere conformi a ISO9660 livello 1 o 2 (tranne per i formati estesi).

• Alcuni CD-R/RW potrebbero non essere riprodotti a causa delle condizioni della registrazione.
• I file MP3 sono definiti come brani e le cartelle sono definite come album.
• Il sistema può eseguire l'accesso a un massimo di: CD-DA: 99 brani

MP3: 999 brani, 99 album (compresa cartella radice)

• Le registrazioni non saranno riprodotte necessariamente nell'ordine in cui sono state registrate.

Dispositivi USB compatibili

Non è garantito che questa unità possa essere collegata a tutti i dispositivi USB. - I file system FAT12, FAT16 e FAT32 sono tutti supportati. - Questa unità supporta USB 2.0 Full Speed. - I dispositivi USB con capacità di memorizzazione superiore a 32 GB in alcuni casi non possono funzionare. - Formato supportato: File con estensione ".mp3". - È possibile che alcuni file non vengano riprodotti nell'ordine in cui sono stati numerati, o che non vengano riprodotti affatto, a seconda della modalità di creazione.

• I file sono definiti come brani e le cartelle sono definite come album.
• Questo sistema è in grado di accedere a un massimo di 999 brani (MP3), 99 album (compresa la cartella radice).
• Questa unità visualizza il numero di album (cartelle) in cui sono memorizzati i file MP3 che può riprodurre.

Specifiche

GENERALI

Consumo di corrente 14 W

Consumo di corrente in standby

Circa 0,9 W

Alimentazione

Cavo di alimentazione CA

AC 220 V a 240 V, 50 Hz

Batteria

CC 9 V (6 × R20/LR20)

Umidità di esercizio

35% a 80% RH (senza condensa)

SEZIONE AMPLIFICATORE

Potenza in uscita

Potenza di uscita RMS

Canale anteriore (entrambi i canali pilotati)

2 W per canale (6 Ω), 1 kHz, 10% THD

Potenza RMS totale 4 W

SEZIONE SINTONIZZATORE

Preselezione di memoria 30 stazioni FM

Modulazione di frequenza (FM)

Gamma di frequenza

87,50 MHz a 108,00 MHz (Intervallo di 50 kHz)

SEZIONE DAB

Memorie DAB 30 canali

Banda di frequenza (lunghezza d'onda)

Banda III da 5A a 13F

Sensibilità*BER 4x10-4

Requisito minimo

-98 dBm

SEZIONE DISCO

Dischi riproducibili (8 cm o 12 cm)

CD, CD-R/RW (CD-DA, MP3*1)

Frequenza di campionamento

44,1/48 kHz

Eccitazione

Lunghezza d'onda

790 nm (CD)

SEZIONE ALTOPARLANTI

Unità diffusori

Full Range

8 cm Tipo a cono×2

SEZIONE TERMINALI

Porta USB

Alimentazione porta USB

CC OUT 5 V 500 mA

Standard USB

USB 2.0 full speed

Formati di file supportati

MP3*1(*.mp3)

Formati audio supportati

MP3*1

Frequenza di campionamento 44,1/48 kHz

Dimensione parola audio 16 bit/24 bit

Numero canali 2 canali

File system per dispositivi USB

FAT12, FAT16, FAT32

Cuffie

Stereo, spinotto da 3,5 mm

AUX IN

Stereo, spinotto da 3,5 mm

SEZIONE Bluetooth

Versione Bluetooth® Ver. 4.2

Classe 2

Profili supportati: A2DP

Banda di frequenza: Banda FH-SS 2,4 GHz

Distanza operativa: 10 m (senza ostacoli)

Codec supportato: SBC

Frequenza operativa: da 2402 MHz a 2480 MHz

Potenza massima (e.i.r.p.): 9,6 dBm

Durata batteria

(Funzionamento con output 80 mW)

Fonte di alimentazione	Batteria R20 al manganese	Batteria LR20 alcalina
CD	Circa 5 H	Circa 8 H
FM/DAB, Bluetooth®, USB, AUX	Circa 6 H	Circa 9 H

• Le specifiche possono essere modificate senza preavviso.
• La massa e le dimensioni sono approssimative.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.
• La durata della batteria può variare a seconda delle condizioni di utilizzo. *1: MPEG-1 Layer 3, MPEG-2 Layer 3

Licenza

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza.

Altri marchi e nomi di marchi sono di proprietà dei rispettivi proprietari.

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti essenziali e alle altre disposizioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti RE dal nostro server DoC:

http://www.ptc.panasonic.eu

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre,

Winsberging 15, 22525 Hamburg, Germania

Tipodi wireless F	Frequenza operativa	Potenza massima (dBm e.i.r.p.)
Bluetooth®	2402-2480 MHz 9,6	dBm

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione

vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

Senza batterie ca. 2,3 kg

Con batterie ca. 3,1 kg

Temperatura di esercizio

da 0°C a +40°C

Umidità durante il funzionamento

dal 35% RH all'80% RH (senza condensa)

SEZIONE AMPLIFICATORE

Potenza di uscita

Potenza di uscita RMS

Canale frontale (entrambi i canali pilotati)

2 W per canale (6 Ω), 1 kHz, 10% THD

Effetto RMS totale 4 W

SEZIONE SINTONIZZATORE
