Rodzaj produktu	Profesjonalny system głośnikowy
Marka	Bose
Model	FreeSpace 3
Komponenty	Moduł basowy Acoustimass serii II, głośniki satelitarne do zabudowy i montażu natynkowego
Wymiary modułu basowego (średnica × głębokość)	391 mm × 190 mm
Wymiary głośników satelitarnych do zabudowy (średnica × głębokość)	157 mm × 123 mm
Wymiary głośników satelitarnych do montażu natynkowego (dł. × szer. × głęb.)	77 mm × 77 mm × 149 mm (z uchwytem)
Masa netto modułu basowego	6,4 kg
Masa netto głośników satelitarnych do zabudowy	0,9 kg
Masa netto głośników satelitarnych do montażu natynkowego	0,8 kg
Zasilanie	70 V / 100 V lub 6 Ω bezpośrednie sprzężenie
Moc modułu basowego (regulowana)	25 W, 50 W, 100 W lub 200 W
Impedancja	Moduł: 6 Ω (mono bezpośrednie); głośniki satelitarne: 6 Ω
Główne funkcje	Profesjonalne nagłośnienie do instalacji stałej, różne opcje montażu (sufit, podwieszany, natynkowy), wbudowany regulowany transformator
Konserwacja i czyszczenie	Czyścić tylko suchą szmatką; nie używać środków chemicznych
Bezpieczeństwo	Obowiązkowy montaż przez profesjonalistę; stosować linkę bezpieczeństwa; unikać wody i wilgoci; nie blokować otworów wentylacyjnych
Certyfikaty	UL, CE; zgodność z normami UL1480, UL2043, NFPA 70, NFPA 90A
Gwarancja	Ograniczona gwarancja (szczegóły na PRO.BOSE.COM)
Kraj pochodzenia	Wyprodukowane przez Bose Corporation, USA

Często zadawane pytania - FreeSpace 3 BOSE

Jaka jest maksymalna moc modułu basowego FreeSpace 3?

Moduł basowy Acoustimass serii II można regulować na 25 W, 50 W, 100 W lub 200 W za pomocą gniazda transformatora. Ustawienie fabryczne to 200 W.

Czy mogę samodzielnie zainstalować głośniki FreeSpace 3?

Nie, instalacja musi być wykonana przez profesjonalnego technika. Instrukcja podkreśla, że nieprawidłowa instalacja może spowodować uszkodzenia lub obrażenia.

Jakich kabli użyć do podłączenia głośników FreeSpace 3?

Użyj kabli o rozmiarze 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²). Zaciski połączeniowe są dostępne w zależności od typu głośnika: zdejmij tylną płytkę dla modułu i głośników do zabudowy, lub włóż kabel, przytrzymując przycisk dla głośników do montażu natynkowego.

Jak wyregulować moc modułu basowego FreeSpace 3?

Zdejmij zworkę mostkującą podłączoną do zacisku 200 W i podłącz ją do żądanego zacisku: 100 W, 50 W lub 25 W. Do pracy w bezpośrednim sprzężeniu (6 Ω) usuń obie zworki mostkujące.

Czy głośniki FreeSpace 3 nadają się do użytku na zewnątrz?

Moduł basowy i głośniki do zabudowy mogą być używane w wilgotnych miejscach z pokrywami obudowy PC-FS3B i PC-FS3F. Głośniki do montażu natynkowego nie są certyfikowane UL do środowisk wilgotnych. Unikaj bezpośredniego kontaktu z wodą.

Jak czyścić głośniki FreeSpace 3?

Używaj tylko suchej szmatki. Nie używaj mydła, detergentu, alkoholu ani innych środków chemicznych, ponieważ mogą one uszkodzić plastik i spowodować pęknięcia.

Czy mogę podłączyć głośniki innych marek do modułu basowego FreeSpace 3?

Tak, możesz podłączyć inne głośniki Bose (FreeSpace, DesignMax, Panaray) lub innych marek, pod warunkiem użycia oddzielnych kanałów wzmacniacza i odpowiedniego filtrowania pasmowego. Moduł powinien być podłączony tylko do głośników satelitarnych FreeSpace 3 bezpośrednio.

Jakie są opcje montażu modułu basowego FreeSpace 3?

Moduł można zamontować w suficie podwieszanym (z płytą montażową lub wzmacniającą), podwiesić (zestaw do montażu podwieszanego) lub na powierzchni. Opcjonalnie dostępna jest pokrywa obudowy.

Jak zamontować linkę bezpieczeństwa dla głośników FreeSpace 3?

Dla modułu basowego odkręć śrubę M6 z tylnej płyty i przymocuj linkę do otworu. Dla głośników do zabudowy przymocuj linkę do otworu na metalowym zaczepie tylnej płyty. Linka bezpieczeństwa jest obowiązkowa zgodnie z niektórymi przepisami budowlanymi.

Gdzie znaleźć deklarację zgodności CE dla FreeSpace 3?

Pełna deklaracja zgodności jest dostępna pod adresem www.Bose.com/compliance/. Produkt jest zgodny ze wszystkimi obowiązującymi dyrektywami europejskimi.

INSTRUKCJA OBSŁUGI FreeSpace 3 BOSE

Instrukcja montażu....65

安装指南 74

安裝指南 83

設置ガイド....92

1. دليل التركيب

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.

Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, przedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, ze przedawcą bądź dystrybutorem w okolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie z instrukcjami.
5. Nie należy korzystać z tego urządzenia w pobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.
8. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).
9. Należy korzystać wyłącznie z dodatków i akcesoriów zalecanych przez producenta.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

• Wszystkie produkty Bose muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.
• Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę o odpowiednim spręcie i bezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną.
• Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łażniach parowych i lodowiskach).
• Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem.
• Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub wskazanych przez firmę Bose. Elementy mocujące wspornik do powierzchni montażowej nie są dołączone do zestawu. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Produktu nie wolno umieszcać w pobliżu źródeł ciepła, takich jak kominki, grzejniki, kaloryfery lub inne urządzenia wytwarzające ciepło (w tym wzmacniacze).
• Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świecie.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz innych rozpuszczalników na bazie węglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.

Klasyfikacja produktu
Napięcie wejściowe Impedancja Prąd/moc

Moduł basowyAcoustimass series II	70 V / 100 V 6 Ω mono direct, zobejściem transformatora	25 W, 50 W,100 W, 200 W
Satelity do montażupodtynkowego	Nie dotyczy 6 Ω	Nie dotyczy
Satelity do montażupowierzchniowego	Nie dotyczy 6 Ω na kanał (system z4 satelitami); 5 Ω na kanał (system z 2 satelitami)	Nie dotyczy

Informacje prawne

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Tabela substancji szkodliwych (ograniczenia obowiązujące w Chinach)

Nazwy i zawartość toksycznych lub szkodliwych substancji albo pierwiastków
	Toksyczne lub szkodliwe substancje albo pierwiastki
Nazwa części	Ołów (Pb)	Rteć (Hg)	Kadm (Cd)	Chrom sześciowartościowy (Cr(VI))	Polibromowany bifenyl (PBB)	Polibromowany difenyloeter (PBDE)
Polichlorowane bifenyle (PCB)	X	0	0	0	0	0
Części metalowe	X	0	0	0	0	0
Części z tworzyw sztucznych	0	0	0	0	0	0
Głośniki	X	0	0	0	0	0
Przewody	X	0	0	0	0	0
Tę tabelę przygotowano zgodnie z wymaganiami normy SJ/T 11364.O: oznacza, że zawartość danej substancji toksycznej lub szkodliwej we wszystkich materiał jednorodnych, użytych w tej części, nie przekracza limitu określonego w normie GB/T 26572.
X: oznacza, że dana substancja toksyczna lub szkodliwa zawarta w co najmniej jednym z jednorodnych materiałów użytych w tej części przekracza limit określony w normie GB/T 26572.

Tabela substancji szkodliwych (ograniczenia obowiązujące na Tajwanie)

Nazwa urządzenia:					Oznaczenie typu:
Moduł basowy Acoustimass głośnika FreeSpace 3 series II					040147, 040148
FreeSpace 3 — satelity montowane podtynkowo					040150, 040149
FreeSpace 3 — satelity montowane powierzchniowa					040144, 040143
	Substancje objęte ograniczeniami wraz z symbolami chemicznymi
Jednostka	Ołów (Pb)	Rteć (Hg)	Kadm (Cd)	Chrom sześciowartościowy (Cr+6)	Polibromowany bifenyl (PBB)	Polibromowany difenyloeter (PBDE)
Polichlorowane bifenyle (PCB)	-	○	○	○	○	○
Części metalowe	-	○	○	○	○	○
Części z tworzyw sztucznych	○	○	○	○	○	○
Głośniki	-	○	○	○	○	○
Przewody	-	○	○	○	○	○
Uwaga 1:symbol „o” oznacza, że zawartość procentowa substancji objętej ograniczeniem nie przekracza wartości referencyjnej.Uwaga 2:symbol „-” oznacza, że do substancji objętej ograniczeniem zastosowanie ma wyłączenie.

Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.

Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: [phone]

Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: [phone]

Siedziba główna firmy Bose Corporation: 1-877-230-5639

Bose, Acoustimass, DesignMax, FreeSpace i Panaray są znakami towarowymi firmy Bose Corporation.

© 2019 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechnić ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją.

Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

Zawartość opakowania

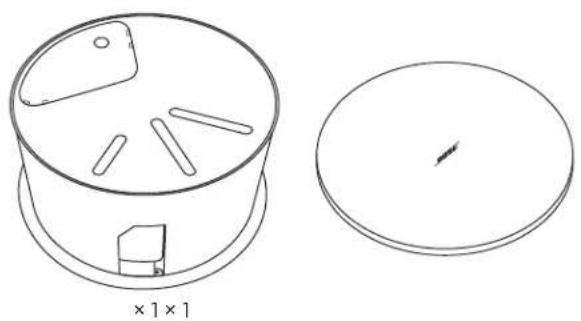

Moduł basowy Acoustimass series II

Satelity do montażu podtynkowego

Satelity do montażu powierzchniowego

Wymiary produktu

Moduł basowy Acoustimass series II

Satelity do montażu podtynkowego

Satelity do montażu powierzchniowego

Dodatkowe dane techniczne, instrukcje i informacje techniczne na temat dowolnego głośnika FreeSpace można znaleźć na stronie bossepro.link/freespace.

	Moduł basowy Acoustimass series II Satelity do montażu podtynkowego		Satelity do montażu powierzchniowego

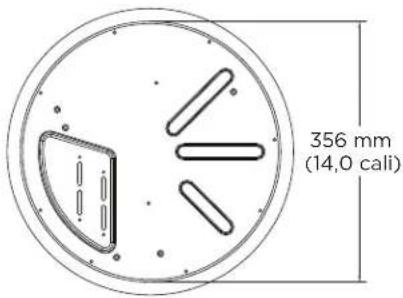

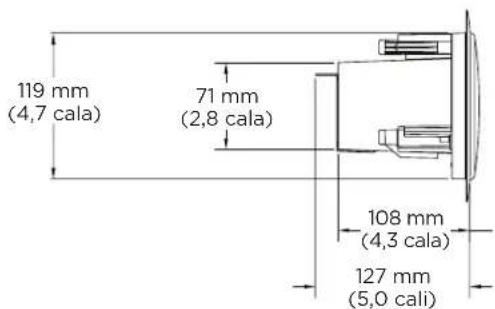

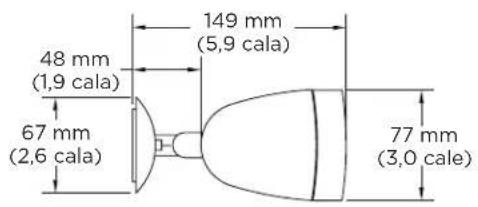

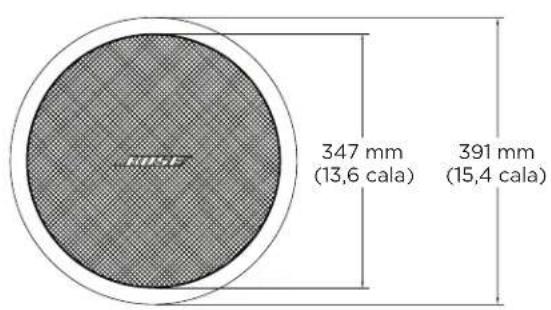

Wymiary produktu

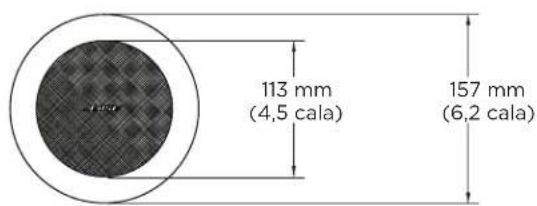

Wysokość × szerokość	391 mm (15,4 cala)	157 mm (6,2 cala)	77 × 77 mm (3,0 × 3,0 cale)
	(średnica kołnierza zewnętrznego)	(średnica kołnierza zewnętrznego)
Głębokość	190 mm (7,5 cala)	123 mm (4,8 cala)	Bez wspornika: 102 mm (4,0 cale)Ze wspornikiem: 149 mm (5,9 cala)
Wymiary sufitu
Średnica otworu 362 mm	(14,3 cala) 127 mm (5,0 cali) Nie dotyczy
Maksymalna grubość 48 mm	(1,8 cala) 38 mm (1,5 cala) Nie dotyczy
Waga
Netto 6,4 kg (14,0 funtów)	0,9 kg (1,9 funta) 0,8 kg (1,8 funta)
Wysyłka	9,1 kg (20,0 funtów)	2,3 kg (5,0 funtów)	1,8 kg (4,0 funty)

Informacje dotyczące bezpieczeństwa i zgodności

Moduł Acoustimass Bose FreeSpace-3 series II oraz satelity do montażu podtynkowego są zgodne z normami bezpieczeństwa UL jako:

Głośniki do ogólnego zastosowania według UL1480, kategoria UL UEAY, numer pliku S 5591

Produkt nadający się do użytku wewnątrz budynków o dużej wilgotności.

Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie z normą NFPA 70, National Electric Code, 2002, art. 640

Nadają się do użytku w przestrzeniach wentylacyjnych (plenum), jeśli są używane wraz z akcesoriami PC-FS3B i PC-FS3F:

UL-2043, Test pożarowy i widzialne uwalnianie dymu dla produktów dyskretnych i ich akcesoriów zainstalowanych w przestrzeniach wentylacyjnych

NFPA -70, National Electric Code, 2002, art. 300.22(C)

NFPA 90A, 2002, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.10.2.6.5

Opisane w tej instrukcji satelity do montażu powierzchniowego Bose Freespace 3 nie są zgodne z normami UL.

Ważne informacje dotyczące instalacji

Instalator jest zobowiązany zainstalować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami. Odpowiedzialność za bezpieczeństwo instalacji głośników spoczywa na instalatorze. Nieprawidłowe zamontowanie głośnika może spowodować uszkodzenie urządzenia, obrażenia ciała lub śmierć.

Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną. Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).

Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.

Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze). Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świecie.

Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.

Elementy mocujące głośnik do powierzchni montażowej nie są dołączone do zestawu. Przed zainstalowaniem głośnika należy skonsultować się ze specjalista budowlanym w celu uzyskania informacji na temat odpowiednich elementów montażowych.

Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz innych rozpuszczalników na bazie węglowodorów. Narażenia na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.

Opcje montażu

Moduł basowy Acoustimass series II

Wymagane

Podkładka montażowa do głośnika niskotonowego FreeSpace 3BF lub
2 Mostek płytkowy do głośnika niskotonowego FreeSpace 3BF

Opcjonalnie

3 Zestaw do montażu podwieszanego głośnika niskotonowego FreeSpace 3BF

4 Zestaw do montażu powierzchniowego głośnika niskotonowego FreeSpace 3BF

5 Nakładka na głośnik niskotonowy FreeSpace 3BF

6 Zestaw do montażu podwieszanego FreeSpace (wielokierunkowy)

Satelity do montażu podtynkowego

Wymagane

⑦ Podkładka montażowa do satelity FreeSpace 3F lub

8 Mostek płytkowy do satelity FreeSpace 3F

Opcjonalnie

9 Ośłonki do satelity FreeSpace 3F

Satelity do montażu powierzchniowego

10 Zestaw do montażu podwieszanego FreeSpace (wielokierunkowy)

1

Okablowanie głośników

Grubość przewodu

Do montażu głośnika FreeSpace 3 należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²).

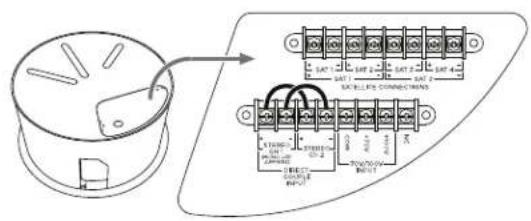

Przyłącza przewodów

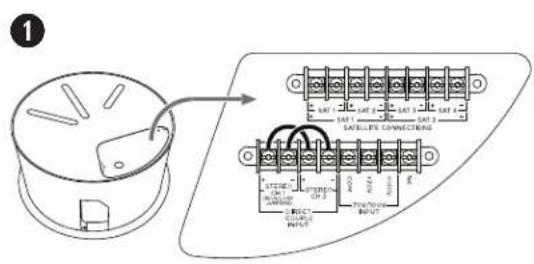

Moduł basowy Acoustimass series II: Zdjąć tylną pokrywę, aby uzyskać dostęp do przyłączy przewodów. Po wykonaniu wszystkich połączeń ponownie zamontować tylną pokrywę.

Satelity do montażu podtynkowego: Zdjąć tylną pokrywę, aby uzyskać dostęp do przyłączy przewodów. Po wykonaniu wszystkich połączeń ponownie zamontować tylną pokrywę.

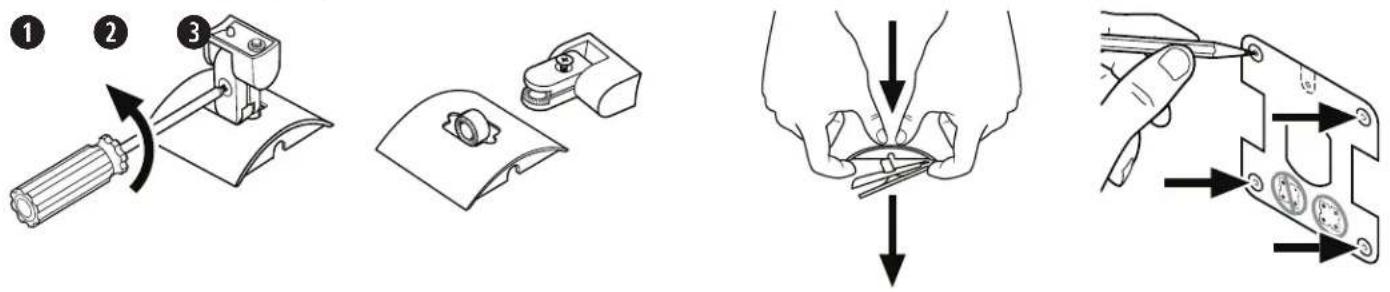

Satelity do montażu powierzchniowego: Nacisnąć i przytrzymać przycisk na panelu tylnym podczas wkładania przewodu, aby całkowicie wsunąć przewód.

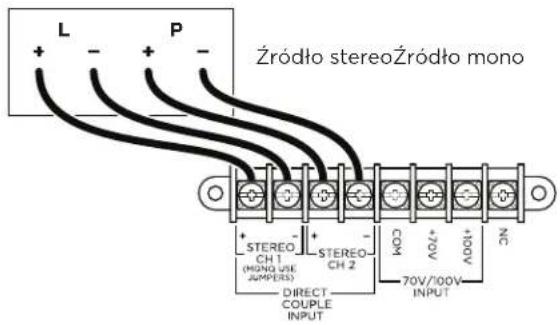

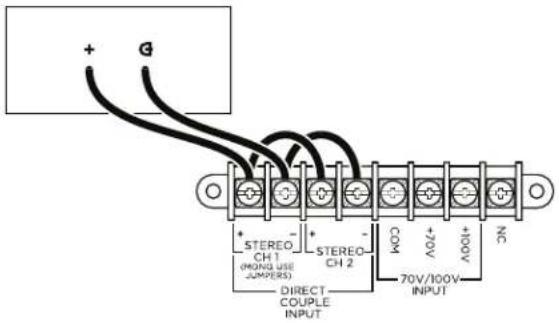

Złącze wyjściowe wzmacniacza

PRZESTROGA: przed podłączeniem wzmacniacza do zasilania lub jego włączeniem należy wykonać wszystkie połączenia elektryczne.

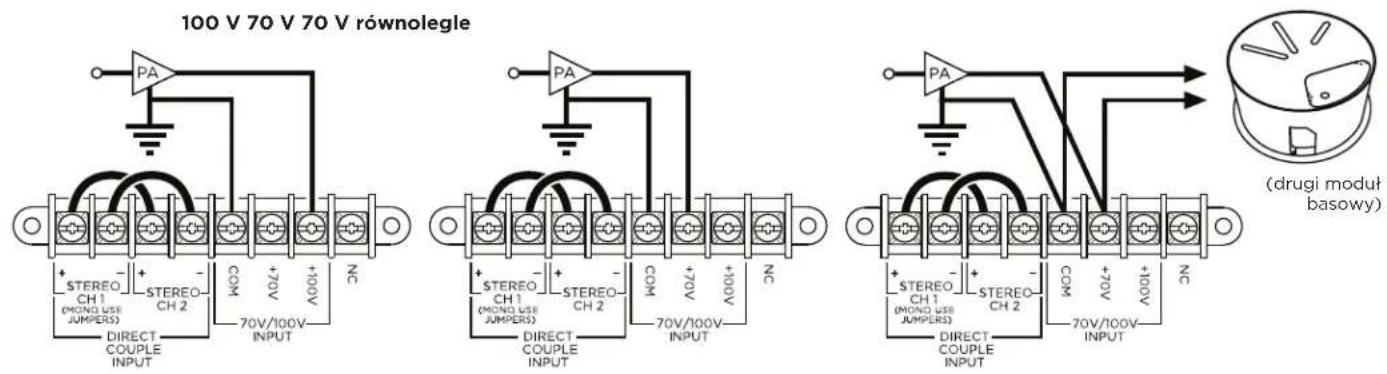

Ustawienia zaczepów transformatora

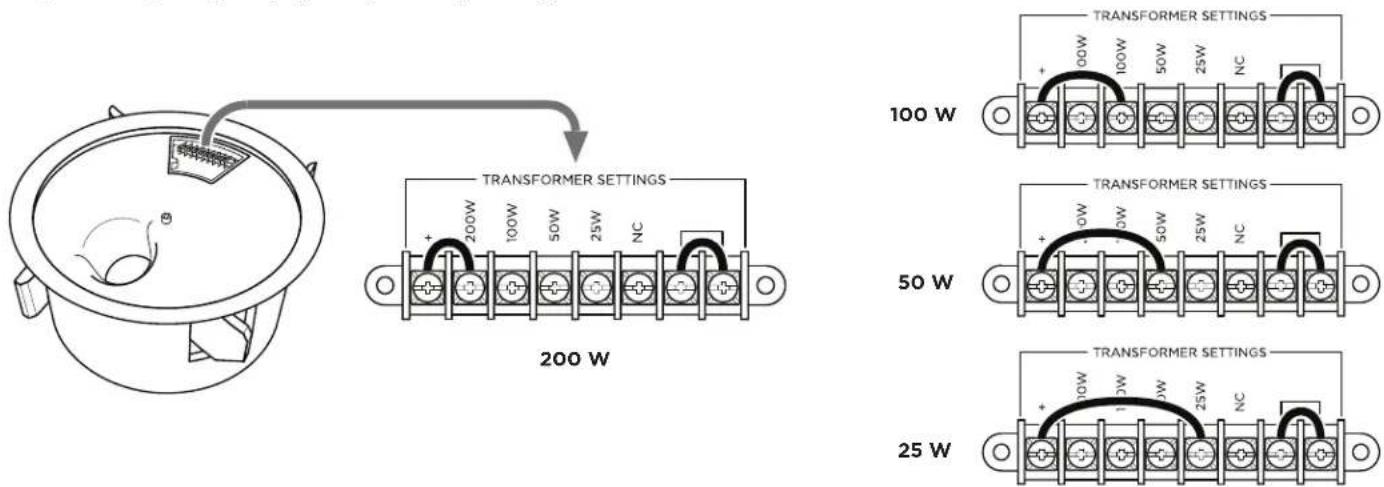

Zaczepy transformatora są fabrycznie ustawionena moc 200 W. Aby ustawić niższą moc, odłącz koniec + przewodu zwierającego podłączonego do zacisku 200 W i ponownie podłącz go do odpowiedniego zaczepu o mocy 100 W, 50 W lub 25 W.

Uwaga: do zasilania 70/100 V wymagane są przewody zwierające. W przypadku impedancji na poziomie 6 Ω (obejście transformatora/bезpośrednie), należy odłączyć oba przewody zwierające.

Obejście transformatora (Direct Mono)

Aby obejść transformator i przygotować głośnik do pracy przy impedancji na poziomie 4Ω i przesyłania sygnału mono do wejścia, należy usunąć dwie zworki z ustawień transformatora z przodu głośników. Pozostaw zworki wejściowe CH1 oraz CH2 z tyłu głośnika w takim samym położeniu.

Obejście transformatora (Direct Stereo)

Aby pominąć transformator i przygotować głośnik do pracy impedancji na poziomie 6Ω przesyłania sygnału stereo do wejścia, należy odłączyć wszystkie przewody zwierające.

Podłączanie głośników satelitarnych

PRZESTROGA: do modułu nie należy podłączać bezpośrednio głośników innych niż głośniki satelitarne FreeSpace 3.

Podłącz moduł basowy Acoustimass FreeSpace 3 Series II do satelitów FreeSpace 3 do montażu podtynkowego lub powierzchniowego. (Na tej stronie pokazano moduł Acoustimass series II podłączony do satelitów do montażu podtynkowego). Satelity do montażu powierzchniowego można zastąpić dowolnym satelitami do montażu podtynkowego, jeśli tylko zostaną podłączone z zachowaniem prawidłowej polaryzacji).

Modułu Acoustimass FreeSpace 3 Series II można używać z innymi głośnikami Bose, w tym między innymi modelami FreeSpace, DesignMax i Panaray. W takim przypadku należy podłączyć zarówno głośniki, jak i moduł bezpośrednio do wzmacniacza, używając oddzielnych kanałów. Sprawdź, czy we wszystkich pozostałych głośnikach zastosowano odpowiednie filtrowanie pasmowoprzepustowe lub zalecaną kompensację (jeśli jest dostępna). Wejdź na stronę PRO.BOSE.COM i zapoznaj się z arkuszem danych technicznych dla każdego modelu.

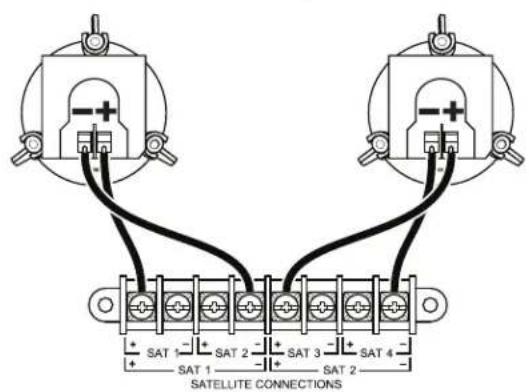

2 satelity

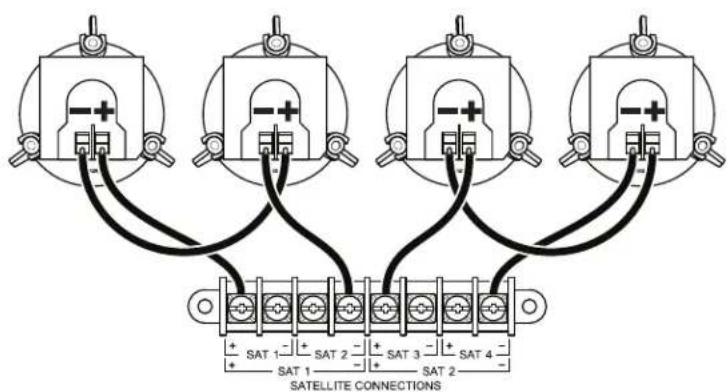

4 satelity (alternatywna, metoda szeregowa)

Przygotowanie do montażu

Rozmieszczenie głośników

Uwaga: montaż w pobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów, pary lub wysokiej temperatury, np. w komercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub niezawodność głośnika.

Korzystanie z kabla zabezpieczającego

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi. Firma Bose zaleca stosowanie przewodu zabezpieczającego lub kabla zabezpieczającego jako dodatkowego mechanizmu zabezpieczającego modułu basowego Acoustimass series II i satelitów do montażu podtynkowego. Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.

Każdy model głośnika ma co najmniej jeden możliwy punkt mocowania:

Moduł basowy Acoustimass series II Wykręcić śrubę M6 z tylnej pokrywy i zamocować kabel zabezpieczający do tego otworu.

Satelity do montażu podtynkowego Przymocować kabel zabezpieczający do otworu w metalowej płytce na tylnej pokrywie.

Przygotowanie sufitu i akcesoriów

Przed montażem modułu basowego lub głośników satelitarnych należy postępować zgodnie z instrukcjami, aby przygotować sufit i wszystkie akcesoria, które będą używane podczas montażu. W sekcji Opcje montażu (strona 68) znajduje się lista wymaganych oraz opcjonalnych akcesoriów dla każdego modelu głośnika.

Przygotowanie akustycznej płytki sufitowej

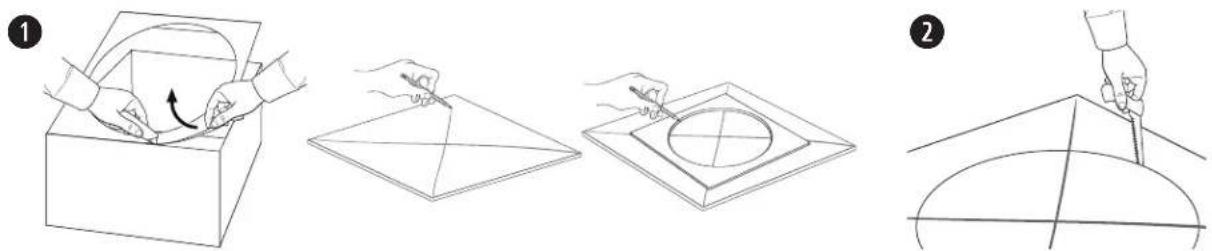

Przycinanie płytki sufitowej

1. Usunąć płytkę i użyć szablonu do zaznaczenia otworu głośnika na płytce. Aby wyśrodkować szablon na płytce, narysować znak X, łącząc narożniki po przekątnej i wyśrodkować szablon, używając punktu przecięcia.

2. Wyciąć otwór w płytce.

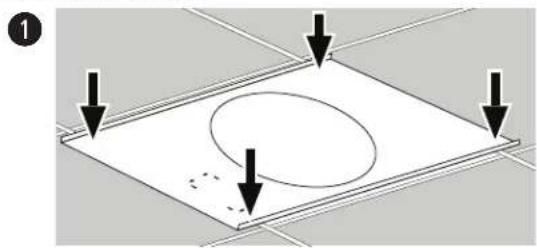

Montaż mostka płytkowego

1. Umieścić mostek płytkowy w poprzek kratki sufitowej. W razie potrzeby wyregulować położenie mostka, tak aby szyny spoczywały na kratce sufitowej.
2. Zamontować płytkę w suficie.

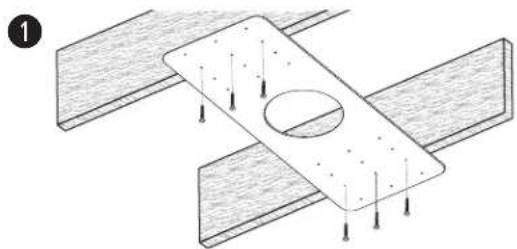

Przygotowanie sufitu twardego do montażu z wykorzystaniem podkładki montażowej (nowa konstrukcja)

1. Przymocować podkładkę montażową do profili sufitowych lub kołków drewnianych. W podkładce montażowej nawiercono wstępnie wiele otworów umożliwiających umieszczenie kołków i głośników w różnych miejscach.
2. Po przygotowaniu sufitu wyciąć otwór w suficie, korzystając z otworów w podkładce jako punktów odniesienia.

Moduł basowy Acoustimass series II

1. Sprawdzić, czy wszystkie przewody głośników są podłączone. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 69.
2. Wsunąć głośnik przez otwór i do mostka płytkowego lub podkładki montażowej. Przytrzymać głośnik na miejscu.
3. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. W przypadku używania wiertarki udarowej należy ustawić niski moment obrotowy. Przed poluzowaniem uchwytu na głośniku należy upewnić się, że wszystkie śruby są dokręcone.

OSTRZEŻENIE: zbyt mocne dokręcenie śrub może spowodować uszkodzenie punktu mocowania zaczepu lub sufitu, co może prowadzić do zagrożenia upadkiem.

1. Oburącz nałożyć osłone na głośnik. Delikatnie docisnąć osłone do głośnika, aby ją zamocować. Logo można obrócić, gdy osłona jest zamocowana.

Satelity do montażu podtynkowego

1. Sprawdzić, czy wszystkie przewody głośników są podłączone. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 69.
2. Wsunąć głośnik przez otwór i do mostka płytkowego lub podkładki montażowej. Przytrzymać głośnik na miejscu.
3. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. W przypadku używania wiertarki udarowej należy ustawić niski moment obrotowy. Przed poluzowaniem uchwytu na głośniku należy upewnić się, że wszystkie śruby są dokręcone.

OSTRZEŻENIE: zbyt mocne dokręcenie śrub może spowodować uszkodzenie punktu mocowania zaczepu lub sufitu, co może prowadzić do zagrożenia upadkiem.

1. Oburącz nałożyć osłone na głośnik. Delikatnie docisnąć osłone do głośnika, aby ją zamocować.

Satelity do montażu powierzchniowego

1. Poluzować śrubę łączącą ramię głośnika ze wspornikiem do montażu ściennego i rozdzielić dwie części.
2. Oddzielić tylną płytę od osłony wspornika do montażu ściennego.
3. Użyć szablonu do zaznaczenia środka wszystkich czterech otworów na śruby w ścianie.
4. Włoż cztery śruby M4 (10), aby przymocować wspornik do montażu ściennego. Upewnić się, że miejsce, w którym przewód głośnika wychodzi ze ściany, jest wyrównane z nacięciem na płycie.
5. Ponownie przymocować osłonę wspornika do montażu ściennego do płyty, prowadząc przewód głośnikowy przez środkowy otwór w osłonie wspornika do montażu ściennego.
6. Podłączyć przewód do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 69.
7. Za pomocą dołączonej śruby przymocować ramię głośnika do gwintowanej wkładki na tylnym panelu głośnika.
8. Umieścić ramię głośnika na wsporniku do montażu ściennego, wyrównując obie części połączenia obrotowego (które zostały oddzielone w Kroku 1).

9. Ustawić kąt głośnika w pionie i w poziomie zgodnie z własnymi wymaganiami.

10. Włożyć śrubę (wykręconą w kroku 1) do połączenia obrotowego. Dokręcić śrubę, aby zamocować głośnik do wspornika do montażu ściennego pod żądanym kątem.
