FreeSpace 3 - 扬声器 BOSE - 免费用户手册

产品类型	专业扬声器系统
品牌	Bose
型号	FreeSpace 3
组件	Acoustimass II 系列低音模块、嵌入式及表面安装卫星扬声器
低音模块尺寸（直径×深度）	391 毫米 × 190 毫米
嵌入式卫星扬声器尺寸（直径×深度）	157 毫米 × 123 毫米
表面安装卫星扬声器尺寸（长×宽×深度）	77 毫米 × 77 毫米 × 149 毫米（含支架）
低音模块净重	6.4 千克
嵌入式卫星扬声器净重	0.9 千克
表面安装卫星扬声器净重	0.8 千克
电源	70 伏/100 伏或 6 欧姆直接耦合
低音模块功率（可调）	25 瓦、50 瓦、100 瓦或 200 瓦
阻抗	模块：6 欧姆（单声道直连）；卫星扬声器：6 欧姆
主要功能	适用于固定安装的专业扩声，多种安装选项（天花板、吊装、表面），内置可调变压器
维护与清洁	仅用干布清洁；请勿使用化学制品
安全	必须由专业人员进行安装；使用安全缆线；避免接触水和湿气；请勿堵塞通风口
认证	UL、CE；符合 UL1480、UL2043、NFPA 70、NFPA 90A 标准
保修	有限保修（详情见 PRO.BOSE.COM）
原产国	由美国 Bose 公司制造

常见问题 - FreeSpace 3 BOSE

FreeSpace 3 低音模块的最大功率是多少？

Acoustimass II 系列低音模块可通过变压器插头设置为 25 瓦、50 瓦、100 瓦或 200 瓦。出厂设置为 200 瓦。

我可以自己安装 FreeSpace 3 扬声器吗？

不能，必须由专业技术人员进行安装。手册强调，任何错误的安装都可能导致损坏或人身伤害。

连接 FreeSpace 3 音箱时应使用哪些线缆？

使用 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）的线缆。根据音箱类型，连接端子可通过不同方式访问：对于低音模块和嵌入式卫星扬声器，需卸下后板；对于表面安装卫星扬声器，按住按钮并将线缆插入。

如何调节 FreeSpace 3 低音模块的功率？

拔下连接到 200 瓦端子的短路跳线，然后将其连接到所需端子：100 瓦、50 瓦或 25 瓦。对于直接耦合（6 欧姆）操作，拔下两个短路跳线。

FreeSpace 3 音箱是否适合户外使用？

低音模块和嵌入式卫星扬声器在配合使用 PC-FS3B 和 PC-FS3F 箱体盖后，可在潮湿环境中使用。表面安装卫星扬声器未通过 UL 潮湿环境认证。避免直接接触水。

如何清洁 FreeSpace 3 扬声器？

仅使用干布。请勿使用肥皂、清洁剂、酒精或其他化学制品，因为它们会降解塑料并导致开裂。

我可以在 FreeSpace 3 低音模块上连接其他品牌的音箱吗？

可以，您可以使用独立的放大器通道和适当的带通滤波器连接其他 Bose 音箱（FreeSpace、DesignMax、Panaray）或其他品牌。但该模块只能直接与 FreeSpace 3 卫星扬声器连接。

FreeSpace 3 低音模块有哪些安装选项？

模块可安装在吊顶内（使用安装板或加固板）、悬挂安装（悬挂安装套件）或表面安装。可选配箱体盖。

如何为 FreeSpace 3 扬声器安装安全缆线？

对于低音模块，卸下后板上的 M6 螺丝并将缆线固定在孔上。对于嵌入式卫星扬声器，将缆线固定在后板金属片上的开口处。根据某些建筑规范，安全缆线是必需的。

在哪里可以找到 FreeSpace 3 的 CE 符合性声明？

完整的符合性声明可在 www.Bose.com/compliance/ 获得。该产品符合所有适用的欧洲指令。

用户手册 FreeSpace 3 BOSE

本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。

请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近的经销商或分销商，请访问 PRO.BOSE.COM。

1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用干布进行清洁。
7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功放）。
9. 只能使用制造商指定的附件/配件。

警告/小心

本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。

• 所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监管机构。
  ·以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人员才能尝试以吊装的方式安装任何扬声器。
• 请勿将本产品安装在可能接触到水或可能发生冷凝的位置。
  · 本产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。
• 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。
• 只允许使用 Bose 随产品提供的或指定的硬件和附件。我们不提供用于将安装支架固定到安装表面的安装紧固件。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技术参数表。
• 请勿将本产品放置或安装在任何热源旁边，比如火炉、暖气片、热调节装置或其他可产生热量的设备（包括功放）。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
• 未经授权切勿改装本产品。
  ·请勿让扬声器或安装组件接触 Bose 未指定的任何化学物质，包括但不限于润滑剂、清洗剂、触点喷剂或其他烃类溶剂。接触此类物质可能会导致本产品的塑料材料老化，进而导致产品开裂和掉落。
• 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物油、酒精或其他清洁剂或化学品。

产品额定值
输入电压 阻抗 电流/功率

II型 Acoustimass低音箱	70V/100V 6Ω 单声道直接,旁通变压器		25W、50W、100W、200W
天花吸顶卫星扬声器	不适用	6Ω	不适用
壁装卫星扬声器 不适用	每个通道6Ω(4卫星扬声器系统);每个通道5Ω(2卫星扬声器系统)		不适用

规范信息

本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance。

此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素的名称及成分
	有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X000		0		0
金属零件	X000		0		0
塑料零件	0	000		0	0
扬声器	X000		0		0
线缆	X000		0		0
此表格依据SJ/T11364的要求制定。0:表示此零件中所有均质材料所包含的这种有毒或有害物质均低于GB/T26572标准的限定要求。
X:表示此零件所用全部均质材料中至少有一种包含的这种有毒或有害物质高于GB/T26572标准的限定要求。

中国台湾危险物质限用表

生产日期：序列号中第八位数字表示生产年份；“7”表示2007年或2017年。

中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由贸易试验区日樱北路353号，9号厂房C部位

欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段

10号，9F-A1。电话：[phone]

Bose Corporation 总部：1-877-230-5639

Bose、Acoustimass、DesignMax、FreeSpace 和 Panaray 是 Bose Corporation 的商标。©2019 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。

质保信息

本产品享有有限保修。

有关质保的详细信息,请访问 PRO.BOSE.COM。

包装清单

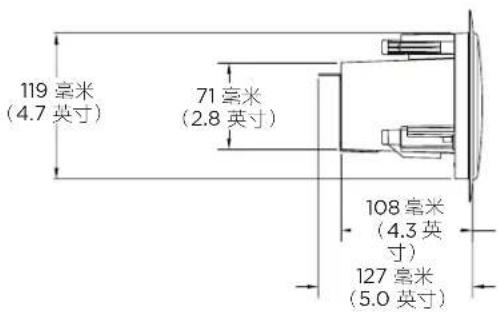

天花吸顶 卫星扬声器

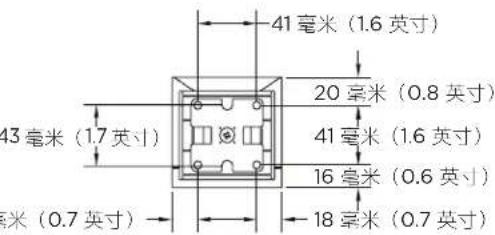

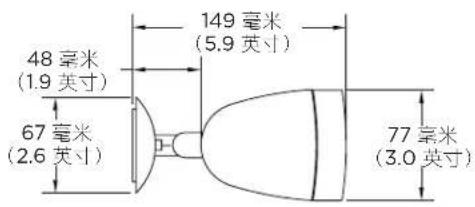

壁装 卫星扬声器

技术规格

如需了解有关任何 FreeSpace 扬声器的更多规格、说明和技术信息，请访问 bosepro.link/freespace。

	II型 Acoustimass 低音箱	天花吸顶卫星扬声器	壁装卫星扬声器

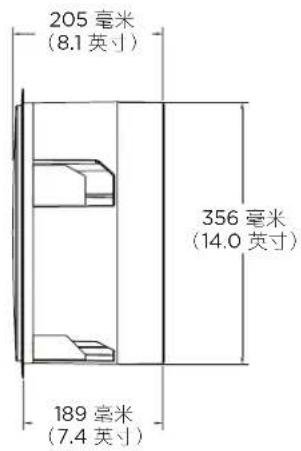

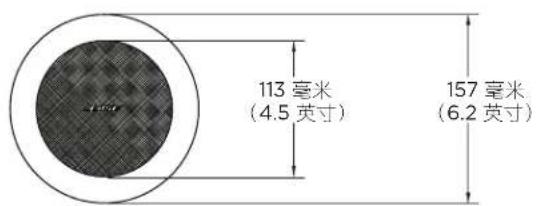

产品尺寸

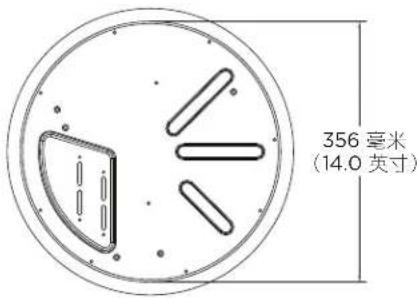

高度×宽度	391毫米(15.4英寸)(法兰外径)	157毫米(6.2英寸)(法兰外径)	77×77毫米(3.0×3.0英寸)
深度	190毫米(7.5英寸)	123毫米(4.8英寸)	不带支架:102毫米(4.0英寸)带支架:149毫米(5.9英寸)
天花板尺寸
孔径	362毫米(14.3英寸)	127毫米(5.0英寸)	不适用
最大厚度	48毫米(1.8英寸)	38毫米(1.5英寸)	不适用
重量
净重	6.4千克(14.0磅)	0.9千克(1.9磅)	0.8千克(1.8磅)
运送	9.1千克(20.0磅)	2.3千克(5.0磅)	1.8千克(4.0磅)

安全与法规遵从

Bose Freespace-3 II 型 Acoustimass 低音箱和天花吸顶卫星扬声器已通过 UL 认证，可保证安全。

通用扬声器符合 UL1480 要求，UL 类别 UEAY，文件号 S 5591

适合在室内潮湿的场所使用

适合使用1级、2级或3级接线方法安装，符合NFPA 70美国国家电气法规(2002)第640条规定

当与 PC-FS3B 和 PC-FS3F 通风盖配件一起使用时，适合在空气流动的场所使用：

UL-2043. 在空气调节场所中安装的分离性产品及其配件的防火测试及可见烟雾释放

NFPA-70. 美国国家电气法规 (2002) 第 300.22(C) 条

NFPA 90A (2002), 空调和通风系统的安装, 第 4.3.10.2.6.5 节

本指南中介绍的 Bose Freespace 3 壁装卫星扬声器没有 UL 认证。

重要安装信息

安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监管机构。安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可能导致损坏或人员伤亡。

请勿将本产品安装在可能接触到水或可能发生冷凝的位置。

本产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。请勿堵塞任何通风口。请按照制造商的说明进行安装。

请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功放）。请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。

请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，确保遵守当地的建筑法规。

不提供用于将扬声器固定到安装表面的安装紧固件。在安装扬声器之前，请咨询建筑专业人员以了解使用哪种安装紧固件比较合适。

请勿让扬声器或安装组件接触 Bose 未指定的任何化学物质，包括但不限于润滑剂、清洗剂、触点喷剂或其他烃类溶剂。接触此类物质可能会导致本产品的塑料材料老化，进而导致产品开裂和掉落。

安装选件

② FreeSpace 3BF 低音扬声器安装桥板

可选

3 FreeSpace 3BF 低音扬声器垂吊安装套件

4 FreeSpace 3BF 低音扬声器壁装套件

5 FreeSpace 3BF 低音扬声器通风盖

⑦ FreeSpace 3F 卫星扬声器螺丝孔型桥板或

8 FreeSpace 3F 卫星扬声器安装桥板可选

9 FreeSpace 3F 卫星扬声器装饰盖

壁装卫星扬声器

FreeSpace 3 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。

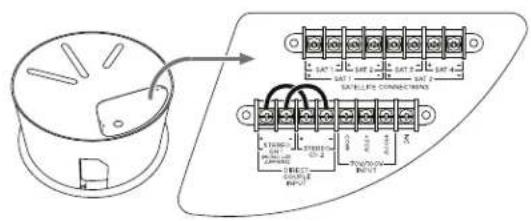

接线端子

II型 Acoustimass 低音箱：拆下后盖板以便接触到接线端子。完成所有接线的连接后，装回后盖板。

天花吸顶卫星扬声器：拆下后盖板以便接触到接线端子。完成所有接线的连接后，装回后盖板。

壁装卫星扬声器：按住后面板上的按钮，然后完全插入接线。

注意：务必先完成所有接线的连接，然后再将功放连接至电源或接通其电源。

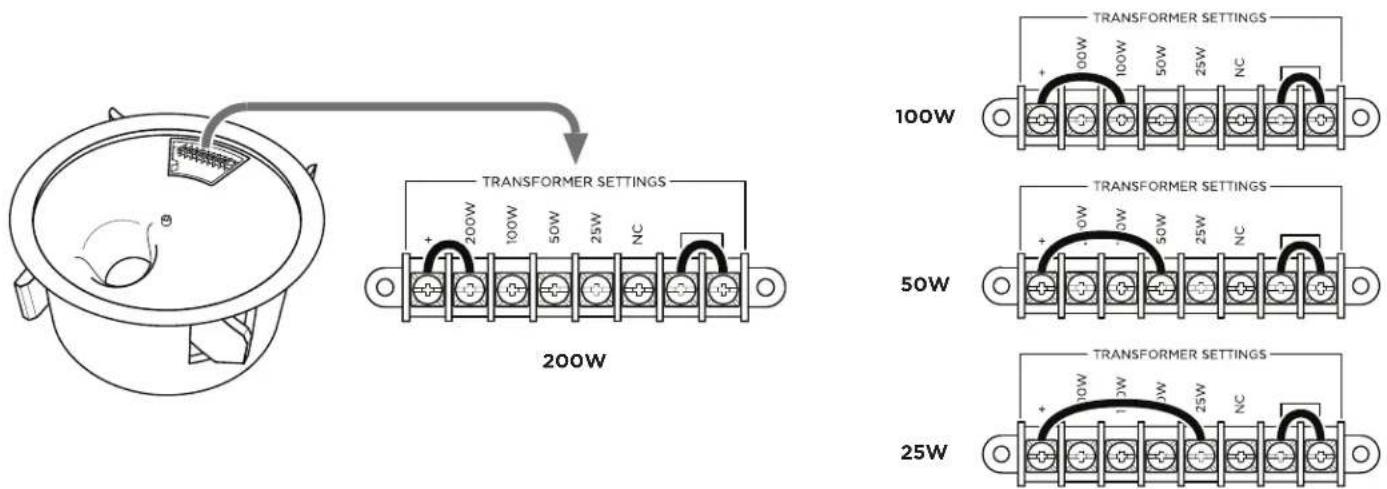

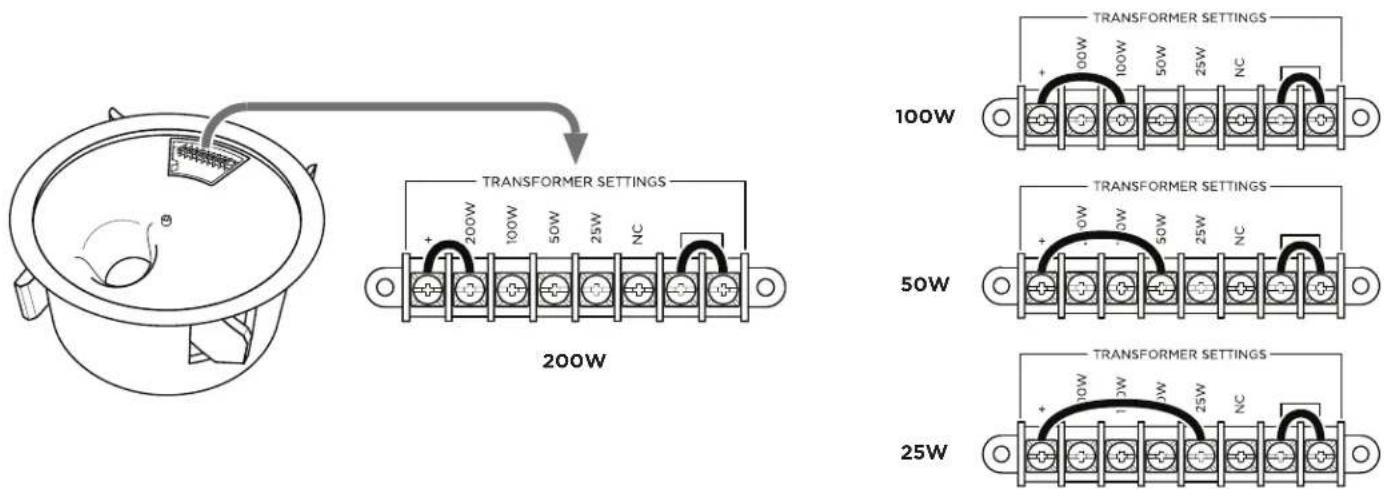

变压器抽头设置

变压器抽头出厂时设置为使用 200W 功率。要将其设置为使用较低的功率，请按下连接至 200W 接线端子的 + 跳线的末端，然后将其重新连接至相应的抽头：100W、50W 或 25W。

注意：对于使用 70V/100V 的情况需要使用跳线。对于使用 6 的情况（变压器旁通/直连），请拆下两根跳线。

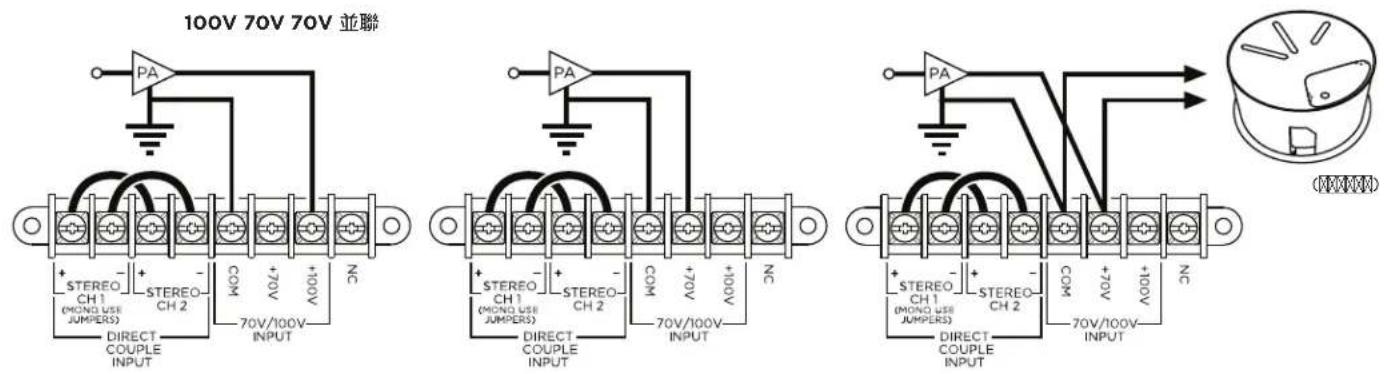

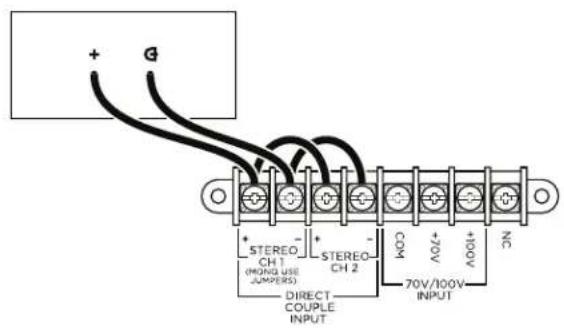

变压器旁通（直连单声道）

要旁通变压器并让扬声器做好使用 4Ω 通道和单声道输入的准备，请从扬声器前面的变压器设置中拆下两根跳线。保持扬声器背面的 CH1 和 CH2 输入跳线不变。

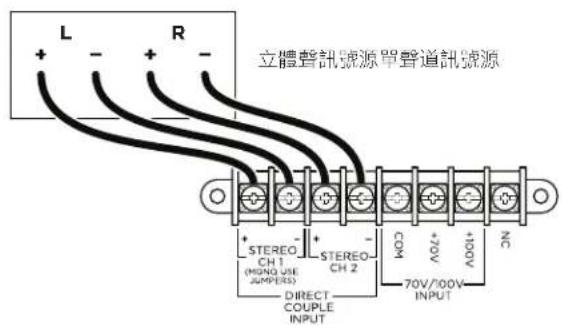

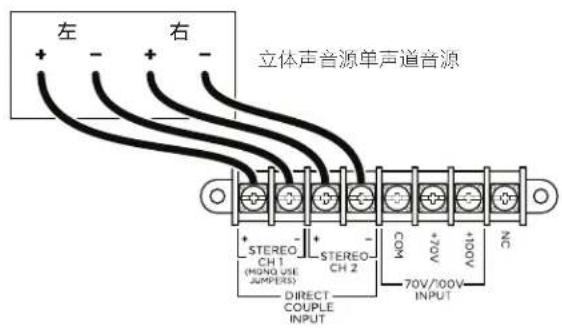

变压器旁通（直连立体声）

要旁通变压器并让扬声器做好使用 6Ω 通道和立体声输入的准备，请拆下所有跳线。

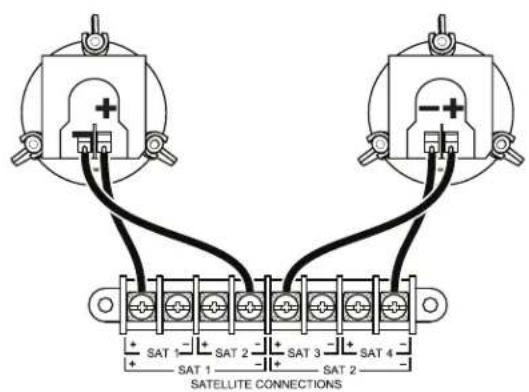

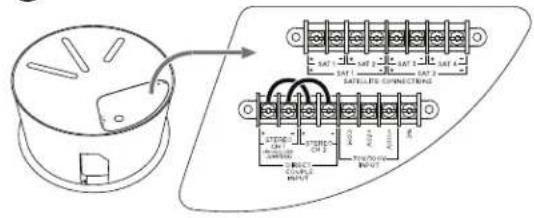

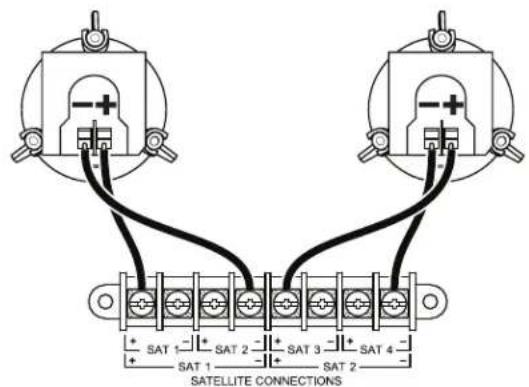

卫星扬声器连接

注意：请勿将除 FreeSpace 3 卫星扬声器以外的任何扬声器直接连接到低音箱。

将 FreeSpace 3 II 型 Acoustimass 低音箱连接到 FreeSpace 3 天花吸顶卫星扬声器或壁装卫星扬声器。（本页显示的是连接到天花吸顶卫星扬声器的II型 Acoustimass 低音箱。您可以使用壁装卫星扬声器来代替任何天花吸顶卫星扬声器，只要您确保它们的接线极性正确。）

您可以将FreeSpace3II型Acoustimass低音箱与其他Bose扬声器一起使用，包括但不限于FreeSpace、DesignMax或Panaray型号。如果要这样做，请使用单独的通道将扬声器和低音箱直接连接到功放。确保对所有其他扬声器应用适当的带通滤波和/或建议的均衡（如适用）。请访问PRO.BOSE.COM并查看每种型号的技术参数表。

2个卫星扬声器

注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）会使扬声器可能直接暴露在烹饪油、蒸汽、烟雾或高温下，这可能会降低扬声器的性能或可靠性。

使用安全绳

某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地的建筑法规和条例的安装位置、方法和安装紧固件。 Bose 建议使用安全接线或安全绳作为 II 型 Acoustimass 低音箱和天花吸顶卫星扬声器的第二个固定装置。对于实施的任何辅助固定装置，请遵循制造商的说明。

每个扬声器型号都有一个或多个可用的连接点：

II 型 Acoustimass 低音箱 从后盖板上拆下一个 M6 螺钉，然后将安全绳连接到该螺钉孔。

天花吸顶卫星扬声器 将一根安全绳连接到后盖板上金属卡舌的开口处。

准备天花板和配件

在安装低音箱或卫星扬声器之前，请按照说明准备您将在安装过程中使用的天花板和任何配件。有关每个扬声器型号必需或可选的配件的列表，请参见安装选件（第77页）。

准备吊顶板

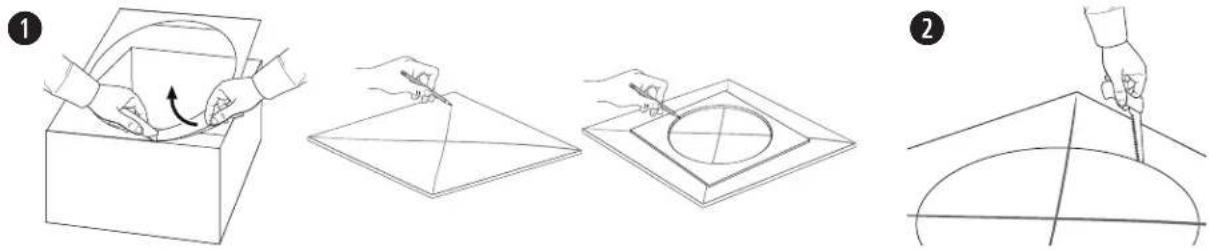

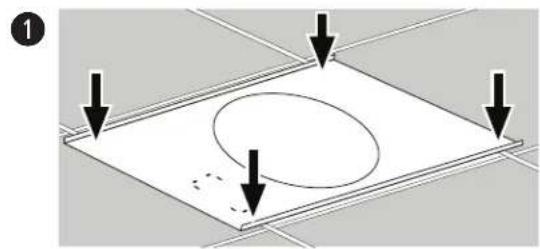

切割吊顶板

1. 卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交叉点使模板居中。
2. 在吊顶板上开一个孔。

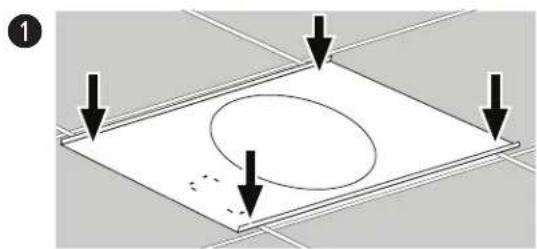

装好安装桥板

1. 将安装桥板穿过吊顶龙骨放置。必要时，调节安装桥板，使滑轨靠在吊顶龙骨上。
2. 将吊顶板装回天花板上。

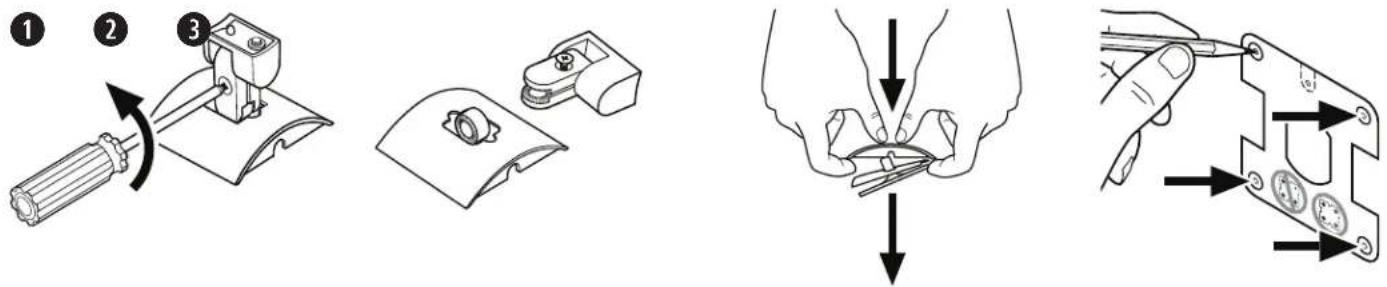

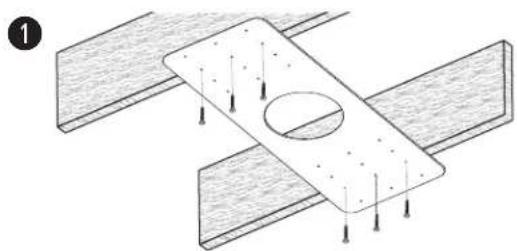

使用螺丝孔型桥板（新结构）准备硬顶天花板

1. 将螺丝孔型桥板固定到轻钢龙骨或木质龙骨上。螺丝孔型桥板包括多个预钻孔，以适应不同的龙骨间隔、扬声器方位或扬声器布置。
2. 对天花板进行表面处理后，将螺丝孔型桥板作为参考，在经过表面处理的天花板上升孔。

1. 确保完成所有扬声器接线的连接。有关接线信息，请参阅为扬声器布线（第78页）。
2. 将扬声器穿过孔插入安装桥板或螺丝孔型桥板。继续将扬声器固定到位。
   3.拧紧锚臂螺钉以固定扬声器。如果使用电钻，请设为低扭矩设置。在松开扶住扬声器的手之前，确保已拧紧所有锚栓。

警告：过度拧紧螺钉可能会导致锚柱安装点或天花板损坏，进而导致产品掉落。

1. 用双手将网罩定位到扬声器上。轻轻地将网罩推到扬声器上以将其固定。网罩固定后，您可以旋转徽标。

1

1. 确保完成所有扬声器接线的连接。有关接线信息，请参阅为扬声器布线（第78页）。
2. 将扬声器穿过孔插入安装桥板或螺丝孔型桥板。继续将扬声器固定到位。
3. 拧紧错臂螺钉以固定扬声器。如果使用电钻，请设为低扭矩设置。在松开扶住扬声器的手之前，确保已拧紧所有锚栓。

警告：过度拧紧螺钉可能会导致锚柱安装点或天花板损坏，进而导致产品掉落。

1. 用双手将网罩定位到扬声器上。轻轻地将网罩推到扬声器上以将其固定。

1. 拧松将扬声器臂连接到壁装支架的螺钉，然后将两部分分开。
2. 将壁装支架的后板与盖分开。
3. 使用模板在墙壁上标记所有四个螺钉孔的中心。
4. 插入四颗 M4 (#10) 螺钉，将壁装支架固定到墙壁上。确保扬声器接线在墙壁的出口位置与支架上的槽口对准。
5. 将壁装支架盖重新连接到支架片上，并将扬声器接线穿过壁装支架盖的中心孔。
6. 将接线连接到扬声器。有关接线信息，请参阅为扬声器布线（第78页）。
7. 使用随附的螺钉将扬声器臂连接到扬声器后面板上的螺纹插件上。
8. 通过对准旋转接头的两个部分（在步骤1中分开的），将扬声器臂连接到壁装支架上。
9. 根据需要调节扬声器的垂直和水平角度。
10. 将螺钉（在步骤1中拆下的）插入旋转接头。拧紧螺钉，以所需角度将扬声器固定到壁装支架上。

本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。

請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或分銷商，請造訪 PRO.BOSE.COM。

1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿在水邊使用此裝置。
6. 只能用乾布清潔。
7. 請勿堵塞任何通風口。請按照製造商的指示安裝。
8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。
9. 只能使用製造商指定的附件/配件。

警告/注意

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。

所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
·以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊場聲器。
·請勿將本產品安裝於可能接觸水或結露的位置。
· 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。
·請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。
· 僅限使用 Bose 隨附或指定的五金部件與配件。未隨附可將安裝支架固定於安裝表面的五金部件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。
- 請勿將本產品放置或安裝於任何熱源附近，例如火爐、暖氣片、熱調節装置或可發熱的其他裝置（包括擴人機）。
·使產品遠離火源和熱源。請勿將明火火源（例如點燃的蠟燭）置於本產品上或本產品附近。
·未經授權請勿擅自改裝本產品。
- 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但不限於潤滑劑、清潔劑、觸點噴劑或其他碳氧溶劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。
·請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物油、酒精或其他清潔劑或化學品。

產品額定值

輸入電壓 阻抗 電流/功率

本產品符合所有適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance

此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。

中國有害物質限制使用表

有毒或有害物質或元素的名稱及成分
	有毒或危險物質及元素
零件名稱	鉛(Pb)	汞(Hg)	錫(Cd)	六價鉻(CR(VI))	多溴化聯苯(PBB)	多溴聯苯醚(PBDE)
多氟聯苯	X000		0		0
金屬零件	X000		0		0
塑膠零件	0	000		0	0
揚聲器	X000		0		0
連接線	X000		0		0
此表格係根據SJ/T 11364所製作。0:表示用於此零件的所有同類材料中,此有毒或危險物質低於GB/T 26572中的限制規定。
X:表示至少一種用於此零件的同類材料中,此有毒或危險物質高於GB/T 26572中的限制規定。

台灣有害物質限用表

製造日期：序號第八位數代表製造年份：「7」代表2007或2017。

中國進口商：Bose Electronics (Shanghai) Company Limited，中國（上海）自由貿易試驗區，日櫻北路353號，9號廠房C部

歐盟進口商： Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.進口商與服務資訊：[phone]

台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1 率。電話號碼：[phone]

Bose Corporation 總部：1-877-230-5639

Bose、Acoustimass、DesignMax、FreeSpace 與 Panaray 是 Bose Corporation 的商標。

©2019 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。

保固資訊此產品享有有限保固。如需保固詳細資料,請述訪 PRO.BOSE.COM。

包装内容物

II Acoustimass 低音箱

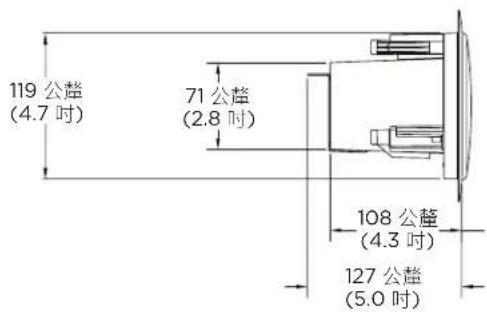

嵌入式安裝 衛星揚聲器

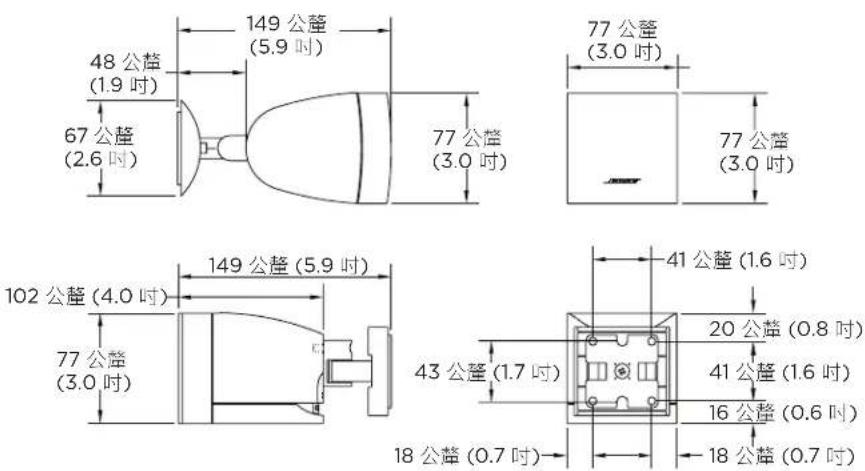

面裝 衛星揚聲器

技術規格

如需關於任何 FreeSpace 揚聲器的其他規格、說明與技術資訊，請造訪 bosepro.link/freespace。

	II Acoustimass 低音箱	嵌入式安裝衛星揚聲器	面裝衛星揚聲器

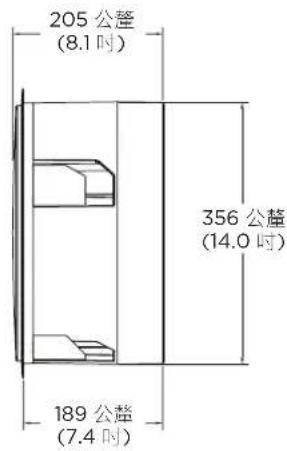

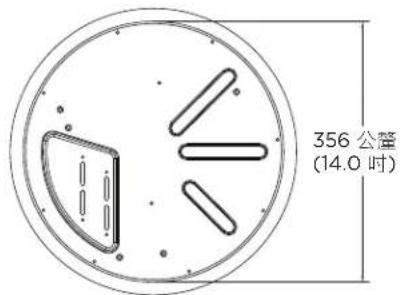

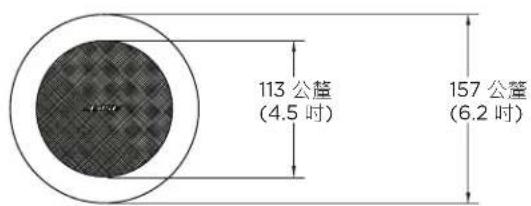

產品尺寸
高度×寬度	391公釐(15.4吋)(外突緣直徑)	157公釐(6.2吋)(外突緣直徑)	77×77公釐(3.0×3.0吋)
深度	190公釐(7.5吋)	123公釐(4.8吋)	不含支架:102公釐(4.0吋)包含支架:149公釐(5.9吋)
天花板尺寸
開孔直徑	362公釐(14.3吋)	127公釐(5.0吋)	不適用
最大厚度	48公釐(1.8吋)	38公釐(1.5吋)	不適用
重量
淨重	6.4公斤(14.0磅)	0.9公斤(1.9磅)	0.8公斤(1.8磅)
裝運重量	9.1公斤(20.0磅)	2.3公斤(5.0磅)	1.8公斤(4.0磅)

安全與規章遵循

Bose Freespace-3 II Acoustimass Module 低音箱與嵌入式安裝衛星揚聲器，已獲 UL 安全認證如下

符合 UL1480，UL Category UEAY，案號 S 5591 之通用揚聲器

適合室內潮濕位置使用。

根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝若搭配 PC-FS3B 與 PC-FS3F 氣室罩配件使用，可適用於空氣調節氣室空間：

NFPA-70, 2002 年，《National Electrical Code》(美國國家電氣規程) 第 300.22(C) 條

NFPA 90A, 2002 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.10.2.6.5 項木指南中所述之 Bose Freespace 3 Surface-mount Satellites 面裝行星揚聲器，尚未獲得 UL 安全認證。

重要安裝資訊

安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝木產品前，請諮詢擁有司法權的當地政府機關。安裝人員須負責確保揚聲器安裝的安全。若未正確安裝揚聲器，則可能導致損害、傷害或死亡。

請勿將本產品安裝於可能接觸水或結露的位置。

本產品並不適合安裝或用於室內有水設施區域(包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。

請勿堵塞任何通風口。請按照製造商的指示安裝。

請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。使產品遠離火源和熱源。請勿將明火火源（例如點燃的蠟燭）置於本產品上或本產品附近。

請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。

未隨附可將揚聲器固定至安裝表面的五金部件。安裝揚聲器前，請諮詢建築專業人員以取得合適的安裝五金部件。

請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但不限於潤滑劑、清潔劑、觸點噴劑或其他碳氫溶劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。

安裝選項

II Acoustimass 低音箱

必要

① FreeSpace 3BF Bass Loudspeaker 低音揚聲器放樣板或
2 FreeSpace 3BF Bass Loudspeaker 低音揚聲器天花板跨橋板

選配

3 FreeSpace 3BF Bass Loudspeaker 低音揚聲器吊裝套件
4 FreeSpace 3BF Bass Loudspeaker 低音揚聲器面裝套件
⑤ FreeSpace 3BF Bass Loudspeaker 低音揚聲器氣室罩
6 FreeSpace 全向吊装套件

嵌入式安裝衛星揚聲器

必要

⑦ FreeSpace 3F Satellite Loudspeaker 衛星揚聲器放樣板或
8 FreeSpace 3F Satellite Loudspeaker 衡星揚聲器天花板跨橋板選配
9 FreeSpace 3F Satellite Loudspeaker 衡星揚聲器美化外蓋

面裝衛星揚聲器

10 FreeSpace 全向吊装套件

1

FreeSpace 3 揚聲器的設計僅可使用 18 AWG (0.8 公釐) 至 14 AWG (2.1 公釐) 的線材。

接線端子

II Acoustimass 低音箱：拆下後方蓋板，以使用接線端子。完成所有的接線連線後，重新裝回後方蓋板。

嵌入式安裝衛星揚聲器：拆下後方蓋板，以使用接線端子。完成所有的接線連線後，重新表回後方蓋板。

面裝衛星揚聲器：按壓住後面板上的按鍵，同時接線，以使其完全插入。

注意：您必須先完成所有的接線連線，才能將擴大機連線至電源或開放電源。

變壓器抽頭設定

變壓器扣頭原廠設定為適用於 200W。若要將其設為較低瓦數，請拆下連線至 200W 端子的 + 跳線端，然後將其重新連線至適用的抽頭：100W、50W 或 25W。

備註：70V/100V 運作需要跳線。針對 6Ω 運作 (變壓器關閉/直接輸入)，請將兩個跳線移除。

變壓器關閉 (單聲道直接輸入)

若要關閉變壓器並使揚聲器可適用 4Ω 與單聲道聲音輸入，請從揚聲器前方的變壓器設定移除兩個跳線。請將揚聲器後方的 CH1 與 CH2 輸入跳線保持原樣。

變壓器關閉 (立體聲直接輸入)

若要關閉變壓器並使揚聲器可適用 6Ω 與立體聲輸入，請移除所有跳線。

衛星揚聲器連線

注意：請勿將 FreeSpace 3 衛星揚聲器以外的其他任何揚聲器直接連線至模組。

請將 FreeSpace 3 II Acoustimass 低音箱連線至 FreeSpace 3 Flush-mount Satellites 嵌入式安裝衛星揚聲器或 Surface-mount Satellites 面裝衛星揚聲器。(在本頁中，所示之 II Acoustimass 低音箱是連線至 Flush-mount Satellites 嵌入式安裝衛星揚聲器。您可以用 Surface-mount Satellites 面裝衛星揚聲器來替代任何的 Flush-mount Satellites 嵌入式安裝衛星揚聲器，只要您使用正確的極性來連接設備即可。)

您可以將 FreeSpace 3 II Acoustimass module 低音箱與其他 Bose 揚聲器搭配使用，包括但不限於 FreeSpace、DesignMax 或 Panaray 機型。如果您採用這樣的做法，請將揚聲器與低音箱直接連線至擴大機，且使用獨立的聲道。請確保對其他所有的揚聲器食用適當的帶通濾波及/或建議的均衡（若適用）。請造訪 PRO.BOSE.COM，參閱每個型號的技術資料表。

2 個衛星揚聲器

備註：若揚聲器安裝的位置靠近料理檯面，可能會直接接觸烹調油脂、水蒸氣、煙霧或高溫（例如商業料理環境），即可能會降低揚聲器的效能或可靠性。

使用安全纜線

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、方式和五金部件。

Bose 建議使用安全索或安全纜索來作為 FreeSpace 3 II Acoustimass 低音箱與 Flush-mount Satellites 嵌入式安裝衛星揚聲器的輔助固定機制。請遵守製造商的指示來施作任何輔助固定機制。

每個揚聲器型號都會有一或多個可能的安裝點：

FreeSpace 3 II Acoustimass 低音箱 拆下後方蓋板的 M6 螺絲，然後將安全纜索安裝至該螺絲孔。

嵌入式安裝衛星揚聲器將安全纜索安裝至後方蓋板金屬調整片的開口。

天花板與配件準備工作

在安裝低音箱或衛星揚聲器之前，請依照指示進行天花板與您將用於安裝之任何配件的準備工作。請參閱安裝選項（第86頁），以瞭解各揚聲器型號的必要或選配配件清單。

聲學天花板板材準備工作

裁切天花板板材

1. 取下天花板板材，然後使用定位卡將揚聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角重出交叉的對角線，利用交叉點將定位卡置中。
2. 在板材上裁切出一個孔洞。

1. 將天花板跨橋板架在天花板框架上。可視情況需要調整天花板跨橋板，使軌道緊貼天花板框架。
2. 將板材裝回天花板。

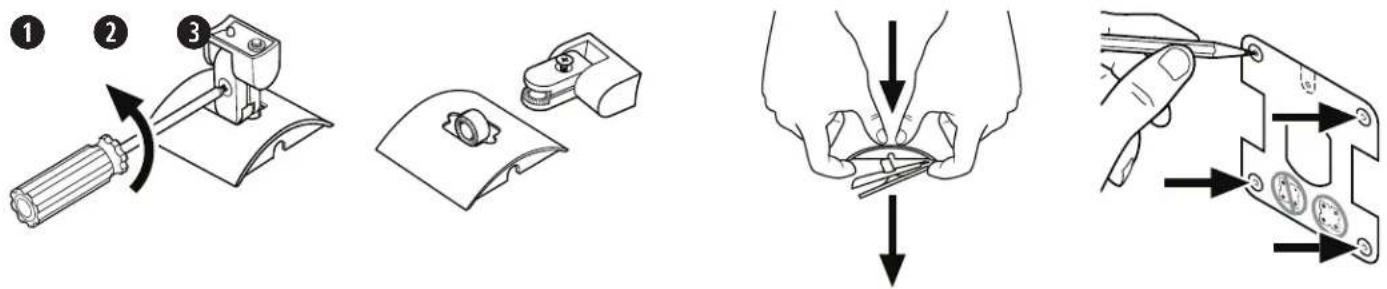

使用放樣板來進行硬式天花板的準備工作（新建工程）

1. 將放樣板安裝到天花板角材或木吊筋上。放樣板上有多個預先鑽好的洞，可配合不同木吊筋間距、揚聲器方向和揚聲器擺設位置。
2. 人花板完成之後，請以放樣板為準於天花板裁切出孔洞。

1. 請確定所有揚聲器的接線連線均已完成。如需瞭解配線資訊，請參閱「揚聲器接線」（第87頁）。
2. 將揚聲器穿過孔洞，並置入天花板跨橋板或放樣板中。持續使揚聲器保持定位。
3. 鎖緊鋪座支臂螺絲以固定揚聲器。如果使用電動工具，請調整為低扭力設定。在放開揚聲器之前，請務必確認所有的鋪座均已鎖緊。

警告：螺絲過度鎖緊可能會對錨座安裝點或天花板造成損壞，進而導致墜落危險。

1. 請使用雙手將網單對準揚聲器。將網單對著揚聲器輕推，以固定網單。網單固定之後，即可旋轉標誌。

1

1. 請確定所有揚聲器的接線連線均已完成。如需瞭解配線資訊，請參閱「揚聲器接線」（第87頁）。
2. 將揚聲器穿過孔洞，並置入天花板跨橋板或放樣板中。持續使揚聲器保持定位。
3. 鎖緊錨座支臂螺絲以固定揚聲器。如果使用電動工具，請調整為低扭力設定。在放開揚聲器之前，請務必確認所有的錨座均已鎖緊。

警告：螺絲過度鎖緊可能會對錨座安裝點或天花板造成損壞，進而導致墜落危險。

1. 請使用雙手將網罩對準揚聲器。將網罩對著揚聲器輕推，以固定網罩。

1. 鬆開將揚聲器支臂連接至壁掛支架的螺絲，並使兩者分離。
2. 使後方蓋板與壁掛支架保護蓋分離。
3. 使用定位卡在牆面上標示出全部四個螺絲孔的中心。
4. 插入四枚 M4 (#10) 螺絲，將壁掛支架安裝板固定於牆面。確保揚聲器接線從牆面伸出的位置點，與安裝板的凹口對齊。
5. 重新將壁掛支架保護蓋裝回安裝板，將揚聲器接線穿過壁掛支架保護蓋的中心孔洞。
6. 將接線連線至揚聲器。如需瞭解配線資訊，請參閱「揚聲器接線」(第87頁)。
7. 使用随附的螺絲，將揚聲器支臂安裝至揚聲器後面板的螺絲吊點。
8. 藉由對齊旋轉接頭的兩個部分（即步驟1中分雜的部分），將揚聲器支臂安置於壁掛支架上。
9. 依需求調整揚聲器的垂直與水平角度。
10. 將螺絲 (即步驟 1 中拆下的螺絲) 裝入旋轉接頭。鎖緊螺絲，依需求角度將揚聲器固定於壁掛支架。
