Tipo di prodotto	Sistema di altoparlanti professionali
Marca	Bose
Modello	FreeSpace 3
Componenti	Modulo bassi Acoustimass serie II, altoparlanti satelliti da incasso e per montaggio a superficie
Dimensioni del modulo bassi (diametro × profondità)	391 mm × 190 mm
Dimensioni dei satelliti da incasso (diametro × profondità)	157 mm × 123 mm
Dimensioni dei satelliti per montaggio a superficie (l × l × profondità)	77 mm × 77 mm × 149 mm (con supporto)
Peso netto del modulo bassi	6,4 kg
Peso netto dei satelliti da incasso	0,9 kg
Peso netto dei satelliti per montaggio a superficie	0,8 kg
Alimentazione	70 V / 100 V o 6 Ω accoppiamento diretto
Potenza del modulo bassi (regolabile)	25 W, 50 W, 100 W o 200 W
Impedenza	Modulo: 6 Ω (mono diretto); satelliti: 6 Ω
Funzioni principali	Sonorizzazione professionale per installazione fissa, opzioni di montaggio varie (soffitto, sospeso, superficie), trasformatore integrato regolabile
Manutenzione e pulizia	Pulire solo con un panno asciutto; non utilizzare prodotti chimici
Sicurezza	Installazione obbligatoria da parte di un professionista; utilizzare un cavo di sicurezza; evitare acqua e umidità; non ostruire le prese d'aria
Certificazioni	UL, CE; conforme agli standard UL1480, UL2043, NFPA 70, NFPA 90A
Garanzia	Garanzia limitata (dettagli su PRO.BOSE.COM)
Paese di origine	Prodotto da Bose Corporation, USA

Domande frequenti - FreeSpace 3 BOSE

Qual è la potenza massima del modulo bassi FreeSpace 3?

Il modulo bassi Acoustimass serie II può essere regolato su 25 W, 50 W, 100 W o 200 W tramite la presa per trasformatore. L'impostazione di fabbrica è 200 W.

Posso installare gli altoparlanti FreeSpace 3 da solo?

No, l'installazione deve essere eseguita da un tecnico professionista. Il manuale sottolinea che qualsiasi installazione errata può causare danni o lesioni.

Quali cavi utilizzare per collegare gli altoparlanti FreeSpace 3?

Utilizzare cavi di dimensione 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). I morsetti di connessione sono accessibili a seconda del tipo di altoparlante: rimuovere la piastra posteriore per il modulo e i satelliti da incasso, o inserire il cavo tenendo premuto il pulsante per i satelliti per montaggio a superficie.

Come regolare la potenza del modulo bassi FreeSpace 3?

Rimuovere il ponticello collegato al morsetto 200 W e collegarlo al morsetto desiderato: 100 W, 50 W o 25 W. Per il funzionamento in accoppiamento diretto (6 Ω), rimuovere entrambi i ponticelli.

Gli altoparlanti FreeSpace 3 sono adatti per uso esterno?

Il modulo bassi e i satelliti da incasso possono essere utilizzati in luoghi umidi con i coperchi per involucro PC-FS3B e PC-FS3F. I satelliti per montaggio a superficie non sono certificati UL per ambienti umidi. Evitare qualsiasi esposizione diretta all'acqua.

Come pulire gli altoparlanti FreeSpace 3?

Utilizzare solo un panno asciutto. Non utilizzare sapone, detergente, alcol o altri prodotti chimici, poiché possono degradare la plastica e causare crepe.

Posso collegare altri marchi di altoparlanti al modulo bassi FreeSpace 3?

Sì, è possibile collegare altri altoparlanti Bose (FreeSpace, DesignMax, Panaray) o di altri marchi, a condizione di utilizzare canali dell'amplificatore separati e un filtraggio passa-banda appropriato. Il modulo deve essere collegato solo a satelliti FreeSpace 3 in diretto.

Quali sono le opzioni di montaggio per il modulo bassi FreeSpace 3?

Il modulo può essere montato in un controsoffitto (con piastra di montaggio o di rinforzo), sospeso (kit di montaggio sospeso), o a superficie. Un coperchio per involucro è disponibile come opzione.

Come installare un cavo di sicurezza per gli altoparlanti FreeSpace 3?

Per il modulo bassi, rimuovere la vite M6 dalla piastra posteriore e fissare il cavo al foro. Per i satelliti da incasso, fissare il cavo all'apertura sulla linguetta metallica della piastra posteriore. Il cavo di sicurezza è obbligatorio secondo alcuni codici edilizi.

Dove trovare la dichiarazione di conformità CE per il FreeSpace 3?

La dichiarazione di conformità completa è disponibile all'indirizzo www.Bose.com/compliance/. Il prodotto è conforme a tutte le direttive europee applicabili.

MANUALE UTENTE FreeSpace 3 BOSE

Guida all'installazione....38

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di installazione sicura dell'hardware possono installare un diffusore in posizione sospesa.
  • Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista.
• Utilizzare solo l'hardware e gli accessori forniti o specificati da Bose. I componenti per il fissaggio della staffa alla superficie di montaggio non sono in dotazione. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo PRO.BOSE.COM.
• Non posizionare o installare il prodotto in prossimità di fonti di calore, quali caminetti, radiatori o altri apparati (inclusi amplificatori) che emettano calore.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.
  • Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.

Specifiche di prodotto
Tensione d'ingresso Impedenza Corrente/potenza

Modulo bassiAcoustimass serie II	70 V/100 V 6 Ω diretto mono,bypass trasformatore	25 W, 50 W,100 W, 200 W
Satelliti per Installazione ad Incasso	Non applicabile 6 Ω Non applicabile
Satelliti per installazione a parete	Non applicabile 6 Ω per canale(sistema a 4 satelliti);5 Ω per canale (sistema a 2 satelliti)	Non applicabile

Informazioni sulle normative

CE Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Tabella delle limitazioni delle sostanze pericolose (Cina)

Nome e contenuto delle sostanze o degli elementi tossici o pericolosi
	Sostanze ed elementi tossici o pericolosi
Nome parte	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (CR[VI])	Bifenile pollbromurato (PBB)	Difeniletere polibromurato (PBDE)
Circuiti stampati	X 0	0	0		0	0
Parti di metallo	X 0	0	0		0	0
Parti di plastica	0	0	0	0	0	0
Diffusori	X	0	0	0	0	0
Cavi	X	0	0	0	0	0
Questa tabella è stata messa a punto in accordo a quanto previsto dallo standard SJ/T 11364.O: indica che questa sostanza tossica o pericolosa contenuta in tutti i materiali omogenei della parte è inferiore al limite previsto dallo standard GB/T 26572.
X: indica che la quantità della sostanza tossica o pericolosa contenuta in almeno uno dei materiali omogenei della parte è superiore al limite previsto dallo standard GB/T 26572.

Tabella delle limitazioni delle sostanze pericolose (Taiwan)

Nome dispositivo: Modulo bassi Acoustimass FreeSpace 3 serie II Diffusori satellitari FreeSpace 3 per installazione ad incasso Diffusori satellitari per installazione a parete FreeSpace 3					Designazione del tipo: 040147, 040148 040150, 040149 040144, 040143
	Sostanze soggette a restrizioni e relativi simboli chimici
Unità	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (Cr+6)	Bifenili polibromurati (PBB)	Difenileteri polibromurati (PBDE)
Circuiti stampati	-	○ ○		○	○	○
Parti di metallo	-	○ ○		○	○	○
Parti di plastica	○	○ ○		○	○	○
Diffusori	-	○ ○		○	○	○
Cavi	-	○ ○		○	○	○
Nota 1: “○” indica che il contenuto percentuale delle sostanze soggette a limitazioni non supera il valore di presenza della percentuale di riferimento.Nota 2: il trattino “-” indica che la sostanza soggetta a limitazioni corrisponde all’esenzione.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per il Messico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Messico Per informazioni su importatori e servizi: [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. telefono: [phone]

Sede principale di Bose Corporation: 1-877-230-5639

Bose, Acoustimass, DesignMax, FreeSpace e Panaray sono marchi di Bose Corporation.

©2019 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata. Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.

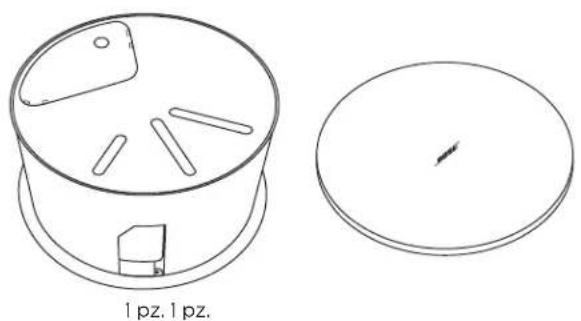

Contenuto della confezione Modulo bassi Acoustimass serie II

Satelliti per installazione ad incasso

Satelliti per installazione a parete

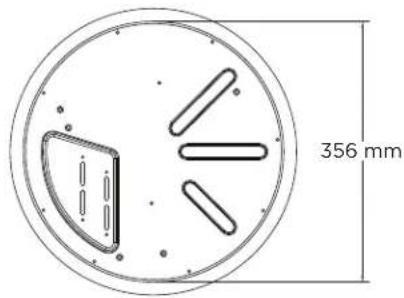

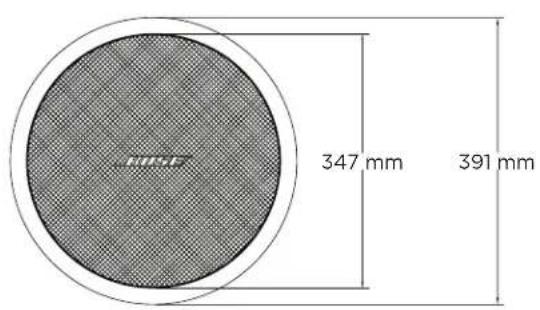

Dimensioni del prodotto

Modulo bassi Acoustimass serie II

Satelliti per installazione ad incasso

Satelliti per installazione a parete

Specifiche tecniche

Per ulteriori specifiche, istruzioni ed informazioni tecniche sui diffusori FreeSpace, visitare bosepro.link/freespace.

	Modulo bassi Acoustimass serie II	Satelliti per installazione ad incasso	Satelliti per installazione a parete
Dimensioni del prodotto
Altezza × Larghezza 391 mm (diametro flangia esterna) 157 mm (diametro flangia esterna) 77 × 77 mm
Profondità 190 mm 123 mm Senza staffa: 102 mm			Con staffa: 149 mm
Dimensioni del soffitto
Diametro del foro 362 mm 127 mm Non applicabile
Spessore massimo 48 mm 38 mm Non applicabile
Peso
Netto 6,4 kg 0,9 kg 0,8 kg
Spedizione	9,1 kg 2,3 kg	1,8 kg

Conformità alle norme di sicurezza

Il modulo Acoustimass Bose Freespace 3 serie II ed i satelliti per installazione ad incasso sono dotati di certificazione UL per la sicurezza nei seguenti casi:

Diffusori per impieghi generici conformi ad UL1480, UL categoria UEAY, Numero file S 5591

Adatti per l'uso in ambienti interni caratterizzati da umidità.

Adatti per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code, 2002, Articolo 640

Adatti per l'uso in controsoffitti sigillati quando utilizzati con gli accessori per controsoffitti opzionali PC-FS3B e PC-FS3F:

UL-2043, Test antincendio e rilascio di fumo visibile per prodotti discreti e relativi accessori installati in controsoffitti sigillati

NFPA -70, National Electrical Code, 2002, Articolo 300.22(C)

NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell'aria e ventilazione, Paragrafo 4.3.10.2.6.5

I satelliti per installazione a parete Bose Freespace 3 descritti in questa guida non sono dotati di certificazione UL.

Informazioni importanti sull'installazione

È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.

È responsabilità dell'installatore garantire un'installazione sicura del diffusore. Un'installazione non corretta del diffusore può causare danni materiali e gravi lesioni alle persone.

Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.

Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.

Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore. Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.

Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.

I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Rivolgersi a un muratore professionista per individuare i componenti di fissaggio corretti, prima di installare il diffusore.

Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.

Opzioni di installazione

Modulo bassi Acoustimass serie II

Obbligatorio

① Diffusore bassi FreeSpace 3BF con rough-in pan oppure
② Tile bridge per diffusore bassi FreeSpace 3BF

Opzionale

3 Kit per montaggio a sospensione per diffusore bassi FreeSpace 3BF
4 Kit per installazione a parete per diffusore bassi FreeSpace 3BF
5 Alloggiamento per montaggio in controsoffitti per diffusore bassi FreeSpace 3BF
6 Kit per montaggio a sospensione Omni FreeSpace

Satelliti per installazione ad incasso

Obbligatorio

⑦ Rough-in pan per diffusore satellite FreeSpace 3BF oppure
8 Tile bridge per diffusore satellite FreeSpace 3BF

Opzionale

9 Cover per diffusore satellite FreeSpace 3F

Satelliti per installazione a parete

10 Kit di montaggio a sospensione Omni FreeSpace

1

Cablaggio dei diffusori

Diametro dei cablaggi

I diffusori FreeSpace 3 sono concepiti esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²).

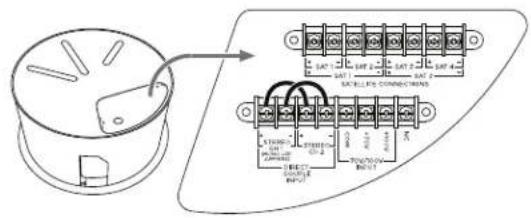

Cablaggio dei terminali

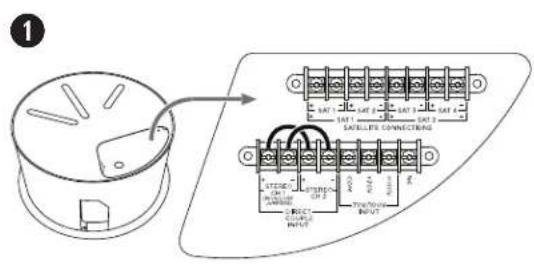

Modulo bassi Acoustimass serie II: rimuovere la piastra di copertura posteriore per accedere ai terminali per il cablaggio. Rimontare la piastra di copertura posteriore dopo avere completato tutti i cablaggi.

Satelliti per installazione ad incasso: rimuovere la piastra di copertura posteriore per accedere ai terminali per il cablaggio. Rimontare la piastra di copertura posteriore dopo avere completato tutti i cablaggi.

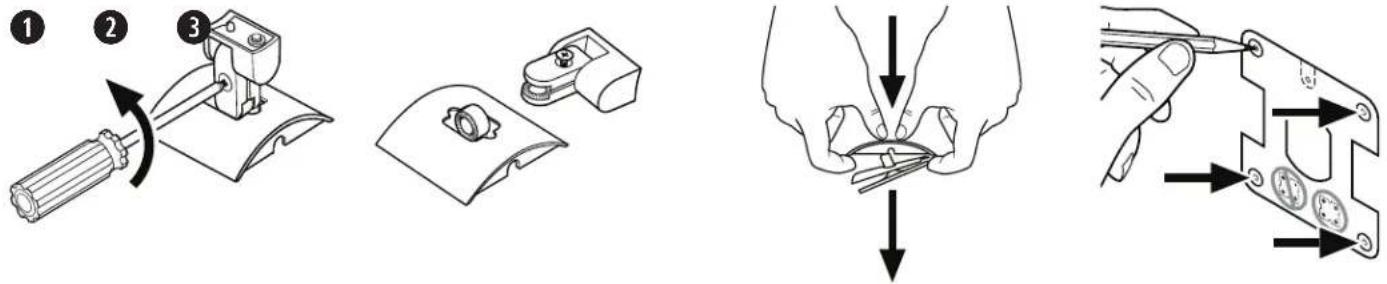

Satelliti per installazione a parete: tenere premuto il pulsante sul pannello posteriore mentre si inserisce il filo per inserirlo completamente.

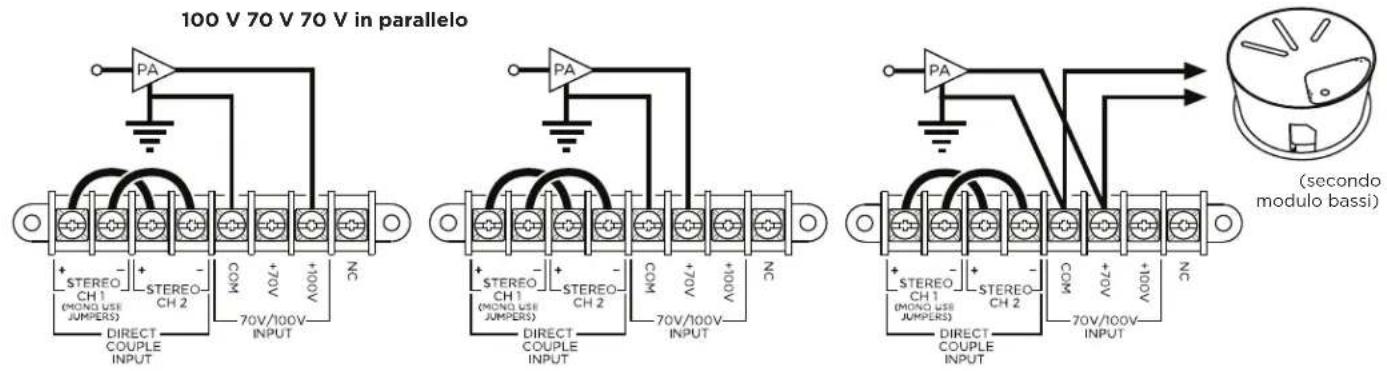

Collegamento delle uscite dell'amplificatore

ATTENZIONE: completare tutti i cablaggi prima di collegare l'amplificatore all'alimentazione o accenderlo.

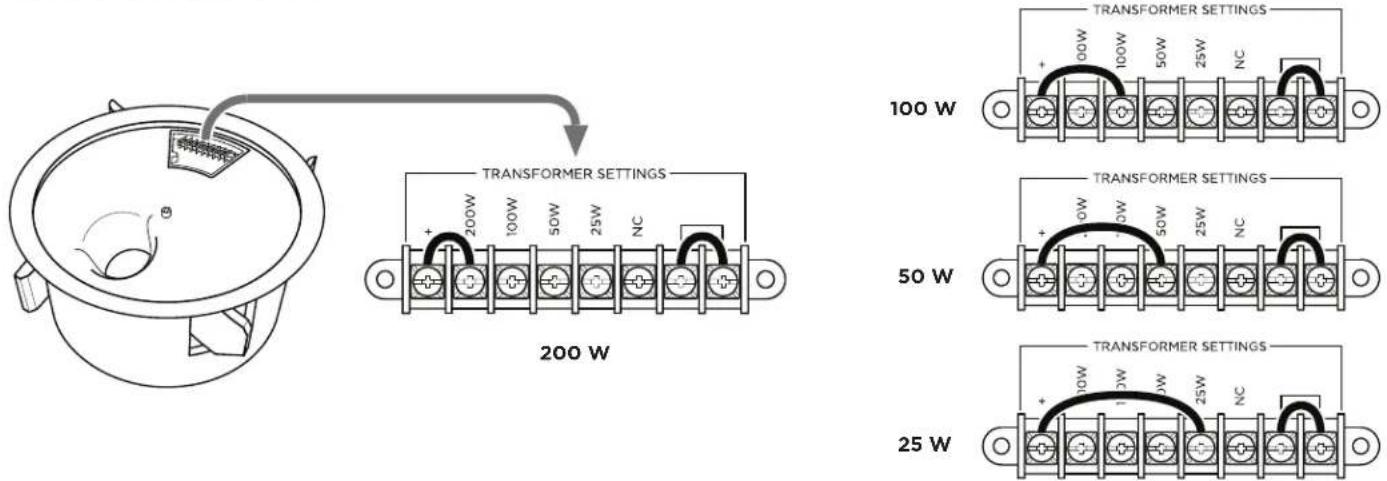

Impostazioni potenza del trasformatore

Il trasformatore è impostato in fabbrica per l'uso a 200 W. Per impostare una potenza inferiore, rimuovere l'estremità + del ponticello collegata al terminale da 200 W e ricollegarla in corrispondenza del valore desiderato: 100 W, 50 W o 25 W.

Nota: i ponticelli sono necessari per il funzionamento a 70 V/100 V. Per il funzionamento a 6 Ω (bypass trasformatore/diretto), rimuovere entrambi i ponticelli.

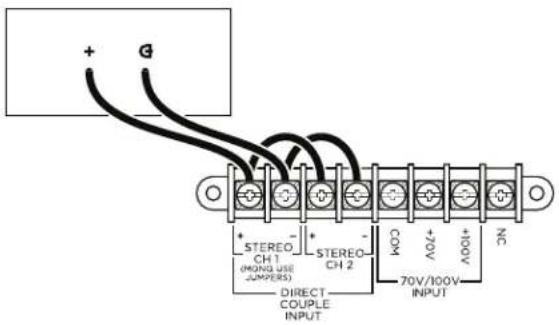

Bypass trasformatore (mono diretto)

Per bypassare il trasformatore e preparare il diffusore per l'uso a 4 Ω e l'ingresso audio mono, rimuovere i due ponticelli dalle impostazioni del trasformatore sulla parte anteriore dei diffusori. Non modificare i ponticelli di ingresso CH1 e CH2 sul retro del diffusore.

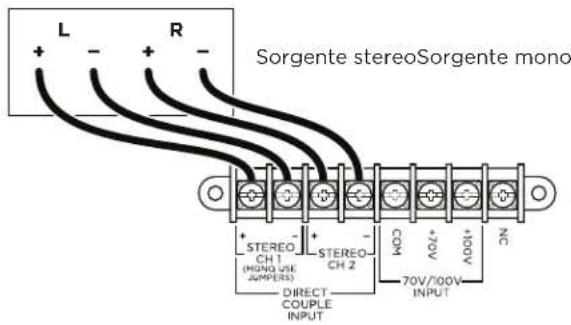

Bypass trasformatore (stereo diretto)

Per bypassare il trasformatore e preparare il diffusore per l'uso a 6 Ω ed ingresso audio stereo, rimuovere tutti i ponticelli.

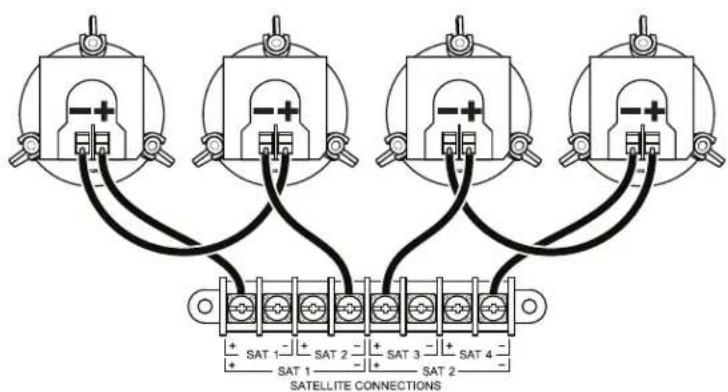

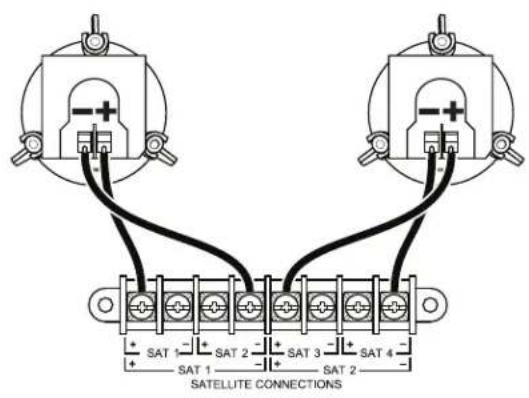

Collegamento diffusore satellite

ATTENZIONE: non collegare direttamente al Modulo bassi diffusori diversi dai satelliti FreeSpace 3.

Collegare il modulo bassi Acoustimass FreeSpace 3 serie II ai satelliti per installazione ad incasso o a parete FreeSpace 3. (In questa pagina, il modulo Acoustimass serie II è collegato ai satelliti per installazione ad incasso. È possibile sostituire i satelliti per installazione a parete con quelli ad incasso se collegati con la corretta polarità.)

È possibile utilizzare il modulo Acoustimass FreeSpace 3 serie II con altri diffusori Bose, inclusi, a titolo esemplificativo ma non esaustivo, i modelli FreeSpace, DesignMax o Panaray. In questo caso, collegare i diffusori ed il modulo direttamente all'amplificatore utilizzando canali separati. Assicurarsi di applicare il filtro passa-banda appropriato e/o l'equalizzazione consigliata (se disponibile) a tutti gli altri diffusori. Visitare il sito PRO.BOSE.COM e fare riferimento alla scheda tecnica per ciascun modello.

2 satelliti

4 satelliti (metodo in serie alternativo)

Preparazione dell'installazione

Posizionamento del diffusore

Nota: l'installazione in prossimità di piani di cottura dove il diffusore possa essere direttamente esposto ad oli alimentari, fumi, vapore o calore elevato, come ad esempio in cucine commerciali, può ridurre le prestazioni o l'affidabilità del diffusore.

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali. Bose consiglia di utilizzare un filo o un cavo di sicurezza come meccanismo di fissaggio secondario per il modulo bassi Acoustimass serie II ed i satelliti per installazione ad incasso. Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato. Ogni modello di diffusore presenta uno o più punti di attacco possibili:

Modulo bassi Acoustimass serie II Rimuovere una vite M6 dalla piastra di copertura posteriore e fissare un cavo di sicurezza al foro della vite.

Satelliti per installazione ad incasso Collegare un cavo di sicurezza all'apertura nella linguetta metallica sulla piastra di copertura posteriore.

Preparazione del soffitto e degli accessori

Prima di installare un modulo bassi o i diffusori satellitari, seguire le istruzioni per preparare il soffitto e gli eventuali accessori che verranno utilizzati durante l'installazione. Vedere Opzioni di installazione (pagina 41) per l'elenco degli accessori necessari o opzionali per ciascun modello di diffusore.

Preparazione del pannello a soffitto

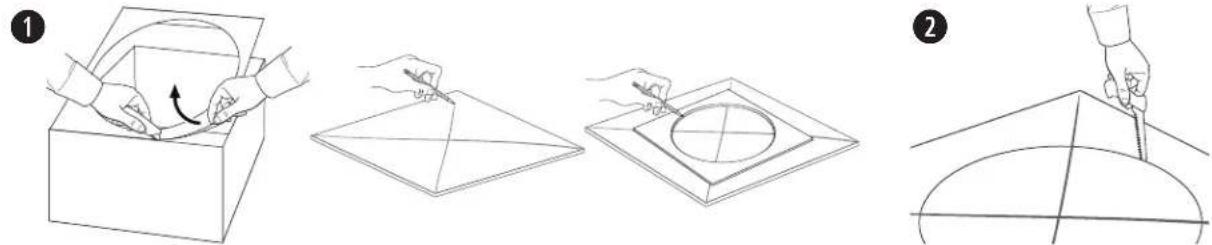

Taglio del pannello a soffitto

1. Rimuovere il pannello ed utilizzare la dima per tracciare il foro per il diffusore sul pannello stesso. Per centrare la dima rispetto al pannello, tracciare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.

2. Effettuare un foro nel pannello.

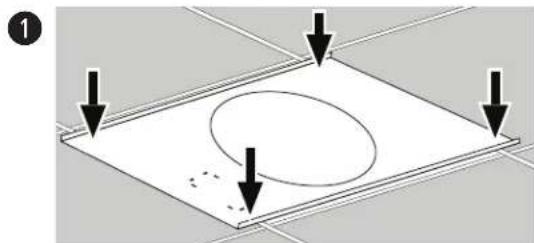

Installazione del tile bridge

1. Posizionare il tile bridge lungo la griglia del soffitto. Se necessario, regolare le barre del tile bridge in modo che poggino sui montanti della griglia sul soffitto.
2. Rimontare il pannello sul soffitto.

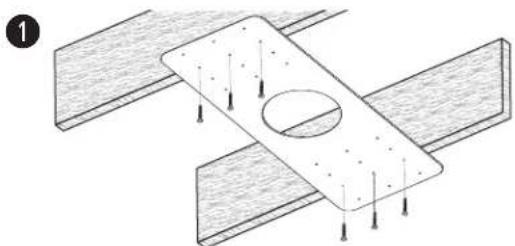

Preparazione del controsoffitto fisso con rough-in pan (nuova costruzione)

1. Agganciare il rough-in pan al rivestimento o ai montanti in legno del soffitto. Il rough-in pan include diversi fori preferati per adattarsi a varie opzioni di distanza tra i montanti ed orientamento e posizionamento dei diffusori.
2. Praticare un foro nel soffitto usando il rough-in pan come guida.

Installazione del diffusore

Modulo bassi Acoustimass serie II

1. Assicurarsi che tutti i cablaggi del diffusore siano stati completati. Per informazioni sul cablaggio, vedere Cablaggio dei diffusori (pagina 42).
2. Far passare il diffusore attraverso il foro ed inserirlo nel tile bridge. Continuare a tenere il diffusore in posizione.
3. Serrare le viti del braccio di ancoraggio per bloccare il diffusore. Se si utilizza un avvitatore elettrico, impostare un basso valore di coppia. Assicurarsi che tutti i bulloni di ancoraggio siano serrati prima di allentare la presa sul diffusore.

AVVERTENZA: un serraggio eccessivo delle viti può danneggiare il punto di aggancio dell'elemento di ancoraggio o il soffitto, con conseguenti rischi di caduta.

1. Con entrambe le mani, posizionare la griglia contro il diffusore. Spingere delicatamente la griglia contro il diffusore per fissarla. È possibile ruotare il logo quando la griglia è fissata.

Satelliti per installazione ad incasso

1. Assicurarsi che tutti i cablaggi del diffusore siano stati completati. Per informazioni sul cablaggio, vedere Cablaggio dei diffusori (pagina 42).
2. Far passare il diffusore attraverso il foro ed inserirlo nel tile bridge. Continuare a tenere il diffusore in posizione.
3. Serrare le viti del braccio di ancoraggio per bloccare il diffusore. Se si utilizza un avvitatore elettrico, impostare un basso valore di coppia. Assicurarsi che tutti i bulloni di ancoraggio siano serrati prima di allentare la presa sul diffusore.

AVVERTENZA: un serraggio eccessivo delle viti può danneggiare il punto di aggancio dell'elemento di ancoraggio o il soffitto, con conseguenti rischi di caduta.

1. Con entrambe le mani, posizionare la griglia contro il diffusore. Spingere delicatamente la griglia contro il diffusore per fissarla.

Satelliti per installazione a parete

1. Allentare la vite che collega il braccio del diffusore alla staffa per l'installazione a parete e separare le due parti.
2. Separare la piastra posteriore dal coperchio della staffa per l'installazione a parete.
3. Utilizzare il modello per contrassegnare il centro di tutti e quattro i fori per le viti sulla parete.
4. Inserire quattro viti M4 (n. 10) per fissare la piastra della staffa per l'installazione a parete. Assicurarsi che il punto in cui il filo del diffusore esce dalla parete sia allineato con una tacca della piastra.
5. Attaccare nuovamente il coperchio della staffa per l'installazione a parete alla piastra, facendo passare il filo del diffusore attraverso il foro centrale del coperchio della staffa.
6. Collegare il filo al diffusore. Per informazioni sul cablaggio, vedere Cablaggio dei diffusori (pagina 42).
7. Utilizzare la vite inclusa per fissare il braccio del diffusore all'inserto filettato sul pannello posteriore dello stesso.
8. Posizionare il braccio del diffusore sulla staffa per l'installazione a parete allineando le due parti del giunto girevole (separate al punto 1).
9. Regolare gli angoli verticale ed orizzontale del diffusore come desiderato.
10. Inserire la vite (rimossa al punto 1) nel giunto girevole. Serrare la vite per fissare il diffusore alla staffa per l'installazione a parete all'angolazione desiderata.
