FreeSpace 3 - Høyttalere BOSE - Gratis bruksanvisning og manual

Produkttype	Profesjonelt høyttalersystem
Merke	Bose
Modell	FreeSpace 3
Komponenter	Acoustimass bassmodul serie II, innfelte og overflatemonterte satellitthøyttalere
Bassmodulens dimensjoner (diameter × dybde)	391 mm × 190 mm
Innfelte satellitters dimensjoner (diameter × dybde)	157 mm × 123 mm
Overflatemonterte satellitters dimensjoner (b × b × dybde)	77 mm × 77 mm × 149 mm (med brakett)
Nettovekt bassmodul	6,4 kg
Nettovekt innfelte satellitter	0,9 kg
Nettovekt overflatemonterte satellitter	0,8 kg
Strømforsyning	70 V / 100 V eller 6 Ω direktedrift
Bassmodulens effekt (justerbar)	25 W, 50 W, 100 W eller 200 W
Impedans	Modul: 6 Ω (mono direkte); satellitter: 6 Ω
Hovedfunksjoner	Profesjonell lyd for fast installasjon, varierte monteringsmuligheter (tak, hengende, overflate), justerbar innebygd transformator
Vedlikehold og rengjøring	Rengjør kun med tørr klut; ikke bruk kjemikalier
Sikkerhet	Installasjon av profesjonell påkrevd; bruk sikkerhetskabel; unngå vann og fuktighet; ikke blokker ventilasjonsåpninger
Sertifiseringer	UL, CE; samsvarer med UL1480, UL2043, NFPA 70, NFPA 90A
Garanti	Begrenset garanti (detaljer på PRO.BOSE.COM)
Opprinnelsesland	Produsert av Bose Corporation, USA

Ofte stilte spørsmål - FreeSpace 3 BOSE

Hva er maksimal effekt for FreeSpace 3 bassmodulen?

Acoustimass bassmodulen serie II kan stilles inn på 25 W, 50 W, 100 W eller 200 W via transformatorkontakten. Fabrikkinnstillingen er 200 W.

Kan jeg installere FreeSpace 3-høyttalerne selv?

Nei, installasjonen må utføres av en profesjonell tekniker. Håndboken understreker at feil installasjon kan føre til skade eller personskader.

Hvilke kabler skal brukes for å koble til FreeSpace 3-høyttalerne?

Bruk kabler av størrelse 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Tilkoblingsklemmene er tilgjengelige avhengig av høyttalertype: fjern bakplaten for modulen og innfelte satellitter, eller sett inn kabelen mens du holder knappen inne for overflatemonterte satellitter.

Hvordan stiller jeg inn effekten på FreeSpace 3 bassmodulen?

Fjern jumperen som er koblet til 200 W-terminalen og koble den til ønsket terminal: 100 W, 50 W eller 25 W. For direktedrift (6 Ω), fjern begge jumperene.

Er FreeSpace 3-høyttalerne egnet for utendørs bruk?

Bassmodulen og innfelte satellitter kan brukes i fuktige områder med kabinettdekslene PC-FS3B og PC-FS3F. Overflatemonterte satellitter er ikke UL-sertifisert for fuktige omgivelser. Unngå direkte eksponering for vann.

Hvordan rengjør jeg FreeSpace 3-høyttalerne?

Bruk kun en tørr klut. Ikke bruk såpe, vaskemiddel, alkohol eller andre kjemikalier, da de kan nedbryte plasten og forårsake sprekker.

Kan jeg koble til andre merker av høyttalere til FreeSpace 3 bassmodulen?

Ja, du kan koble til andre Bose-høyttalere (FreeSpace, DesignMax, Panaray) eller andre merker, forutsatt at du bruker separate forsterkerkanaler og passende båndpassfiltrering. Modulen skal kun kobles direkte til FreeSpace 3-satellitter.

Hvilke monteringsmuligheter finnes for FreeSpace 3 bassmodulen?

Modulen kan monteres i et nedhengt tak (med monteringsplate eller forsterkningsplate), henges opp (hengesett), eller overflatemontasje. Et kabinettdeksel er tilgjengelig som tilbehør.

Hvordan installerer jeg en sikkerhetskabel for FreeSpace 3-høyttalerne?

For bassmodulen, fjern M6-skruen på bakplaten og fest kabelen til hullet. For innfelte satellitter, fest kabelen til åpningen på metallfliken på bakplaten. Sikkerhetskabelen er obligatorisk i henhold til enkelte byggekoder.

Hvor finner jeg CE-samsvarserklæringen for FreeSpace 3?

Den fullstendige samsvarserklæringen er tilgjengelig på www.Bose.com/compliance/. Produktet er i samsvar med alle gjeldende EU-direktiver.

BRUKSANVISNING FreeSpace 3 BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributor i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyrret og trygge monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres.
• Bruk bare maskinvare og tilbehør som følger med, eller som er spesifisert av Bose. Jernvare for å feste monteringsbraketten til overflaten er ikke inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO. BOSE.COM.
• Ikke plasser eller monter produktet i nærheten av varmekilder, for eksempel ildsteder, radiatorer, varmeapparater, ovner eller andre apparater (herunder forsterkere) som produserer varme.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

Produktklassifisering

Inngangsspenning Impedans Strøm/effekt

Series II Acoustimass-bassmodul	70/100 V 6 Ω mono direkte, omgåelse av omformer	25 W, 50 W, 100 W, 200 W
Innebygde satellitter	Ikke aktuelt 6 Ω Ikke aktuelt
Overflatemonterte satellitter	Ikke aktuelt 6 Ω per kanal (system med fire satellitter); 5 Ω per kanal (system med to satellitter)	Ikke aktuelt

Informasjon om forskrifter

Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.

Tabell over begrensning av farlige stoffer for Kina

Navn på og innhold i giftige eller skadelige stoffer eller bestanddeler
	Giftige eller farlige stoffer og elementer
Delenavn	Bly (Pb)	Kvikksølv (Hg)	Kadmium (Cd)	Heksavalent (CR(VI))	Polybromert bifenyl (PBB)	Polybromert difenyleter (PBDE)
PCB-er	X	0	0	0	0	0
Metalldeler	X	0	0	0	0	0
Plastdeler	O	0	0	0	0	0
Høyttalere	X	0	0	0	0	0
Kabler	X	0	0	0	0	0
Denne tabellen er utarbeidet i henhold til kravene i SJ/T 11364.O: Angir at dette giftige eller farlige stoffet som finnes i alle de homogene materialene i denne delen, er under grensekravene i GB/T 26572.
X: Angir at dette giftige eller farlige stoffet som finnes i minst ett av de homogene materialene i denne delen, er over grensekravene i GB/T 26572.

Tabell over begrensning av farlige stoffer for Taiwan

Utstyrnavn: Typebetegnelse:FreeSpace 3 Series II Acoustimass-bassmodul 040147, 040148Innebygde FreeSpace 3-satellitter 040150, 040149Overflatemonterte FreeSpace 3-satellitter 040144, 040143
	Begrensede stoffer og kjemiske symboler
Enhet	Bly (Pb)	Kvikksølv (Hg)	Kadmium (Cd)	Heksavalent krom (Cr+6)	Polybromerte bifenyler (PBB)	Polybromerte difenyletere (PBDE)
PCB-er	-	○	○	○	○	○
Metalldeler	-	○	○	○	○	○
Plastdeler	○	○	○	○	○	○
Høyttalere	-	○	○	○	○	○
Kabler	-	○	○	○	○	○
Merknad 1: «» angir at den prosentvise innholdsandelen av det begrensede stoffet ikke overskrider prosentdelen av referanseverdien for tilstedeværelse.Merknad 2: «~» angir at det begrensede stoffet samsvarer med unntaket.

	Begrensede stoffer og kjemiske symboler
Enhet	Bly (Pb)	Kvikksølv (Hg)	Kadmium (Cd)	Heksavalent krom (Cr+6)	Polybromerte bifenyler (PBB)	Polybromerte difenyletere (PBDE)
PCB-er	-	○	○	○	○	○
Metalldeler	-	○	○	○	○	○
Plastdeler	○	○	○	○	○	○
Høyttalere	-	○	○	○	○	○
Kabler	-	○	○	○	○	○

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Importer i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone

Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importar i Mexico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importar og service: [phone]

Importor i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonnummer: [phone]

Hovedkontoret til Bose Corporation: 1-877-230-5639

Bose, Acoustimass, DesignMax, FreeSpace og Panaray er varemerker som tilhører Bose Corporation.

©2019 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.

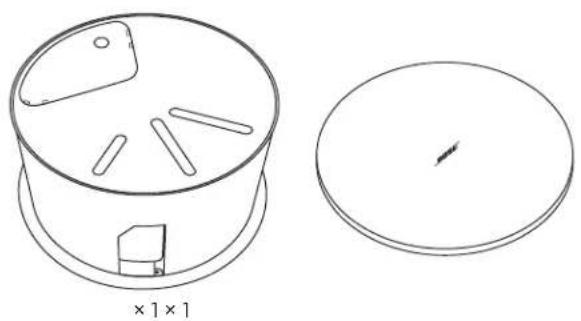

Innhold i pakken

Series II Acoustimass-bassmodul

Tekniske spesifikasjoner

Hvis du vil ha ytterligere spesifikasjoner, instruksjoner og teknisk informasjon om en FreeSpace-høyttaler, kan du gå til bosepro.link/freespace.

Series II Acoustimass-bassmodul Innebygde satellitter Overflatemonterte satellitter
Produktmål

Høyde × bredde 391 mm (ytre diameter) 157 mm (ytre diameter) 77 × 77 mm

Dybde 190 mm 123 mm Uten brakett: 102 mmMed brakett: 149 mm

Takmål

Samsvar med sikkerhet og forskrifter

Bose Freespace-3 Series II Acoustimass-modulen og de innebygde satellittene er UI-listet for sikkerhet som:

Høyttalere til generell bruk i henhold til UL1480, UL-kategori UEAY, filnummer S 5591

Egnet for bruk innendørs på fuktige steder.

Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code, 2002, artikkel 640

Passer til bruk på ventilerte steder når den brukes med tilbehør til PC-FS3B- og PC-FS3F Plenum-deksel:

UL-2043, branntest og utløser for synlig røyk for diskré produkter og tilbehør som er montert i ventilasjonsområder

NFPA -70, National Electrical Code, 2002, artikel 300.22(c)

NFPA 90-A, 2002, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5

Viktig informasjon om montering

Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.

Montøren har ansvaret for at høyttaleren er sikkert montert. Hvis høyttaleren ikke er montert på riktig måte, kan dette forårsake skade og død.

Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.

Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme. Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.

Enheten for å feste høyttaleren til monteringsoverflaten er ikke inkludert. Kontakt en fagperson for å finne riktig jernvare til montering før høyttaleren installeres.

Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.

Monteringsalternativer

Series II Acoustimass-bassmodul

Obligatorisk

① FreeSpace 3Bf-basshøyttaler med Rough-In Pan eller
2 FreeSpace 3Bf-basshøyttaler med monteringsbro

Tilleggsutstyr

3 FreeSpace 3Bf-basshøyttaler med sokkelmonteringssett
4 FreeSpace 3Bf-basshøyttaler med overflatemonteringssett
5 FreeSpace 3Bf-basshøyttaler med Plenum-deksel
6 FreeSpace Omni-høyttaler med sokkelmonteringssett

Innebygde satellitter

Obligatorisk

⑦ FreeSpace 3F-satellitthøyttaler med Rough-in Pan eller
8 FreeSpace 3F-satellitthøyttaler med monteringsbro
9 FreeSpace 3F-satellitthøyttaler med pyntedeksler

Tilleggsutstyr

Overflatemonterte satellitter

10 FreeSpace Omni-høyttaler med sokkelmonteringssett

Koble til høyttalerne

Kabeldiameter

FreeSpace 3-høyttalerne er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

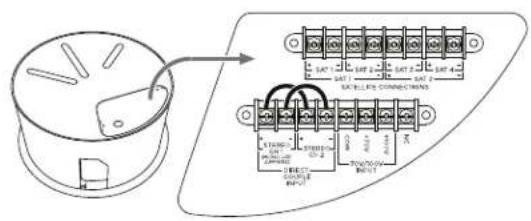

Kabelkontakter

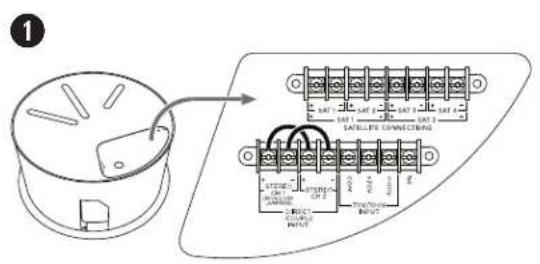

Series II Acoustimass-bassmodul: Fjern bakdekselplaten for å få tilgang til kabelkontaktene. Fest bakdekselplaten igjen etter at alle kabeltilkoblingene er fullført.

Innebygde satellitter: Fjern bakdekselplaten for å få tilgang til kabelkontaktene. Fest bakdekselplaten igjen etter at alle kabeltilkoblingene er fullført.

Overflatemonterte satellitter: Trykk på og hold inne knappen på bakpanelet mens du setter kabelen helt inn.

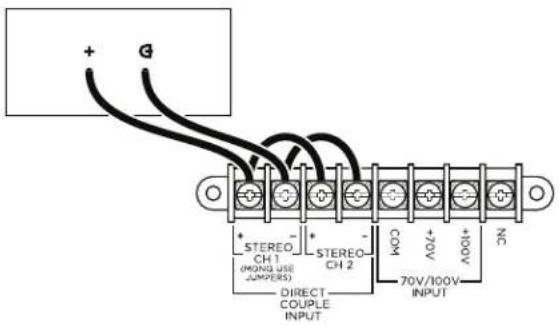

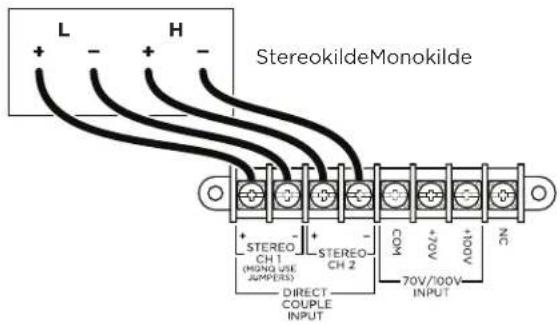

Hvis du vil unngå å bruke omformeren og klargjøre høyttaleren for bruk på 4Ω og monolyd, fjerner du de to jumperkoblingene fra omformerinnstillingene foran på høyttalerne. La CH1- og CH2-inngangsjumperkoblingene stå på baksiden av høyttaleren slik de er.

For å unngå omformeren og klargjøre høyttaleren for bruk på 6Ω og stereolydinngang, fjerner du alle jumperkabler.

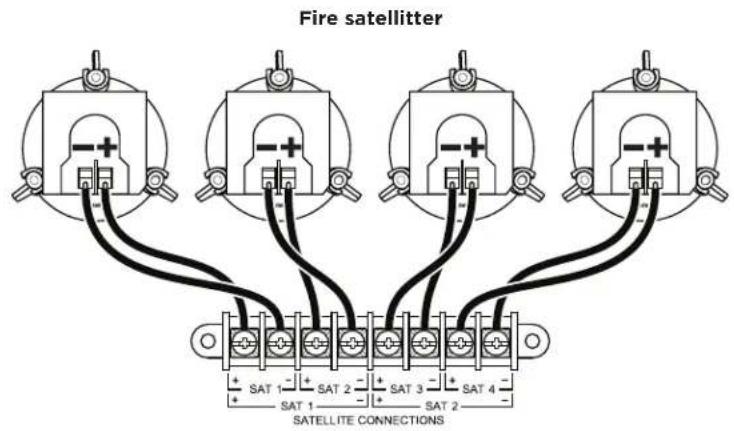

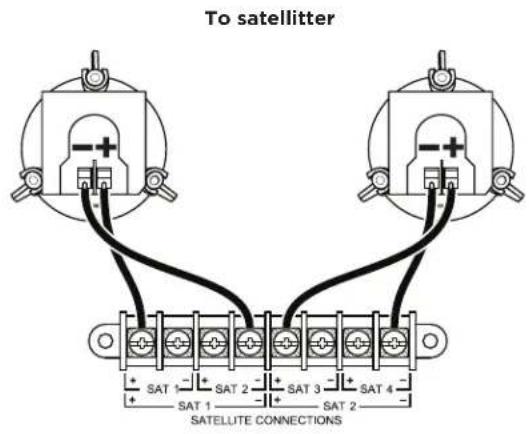

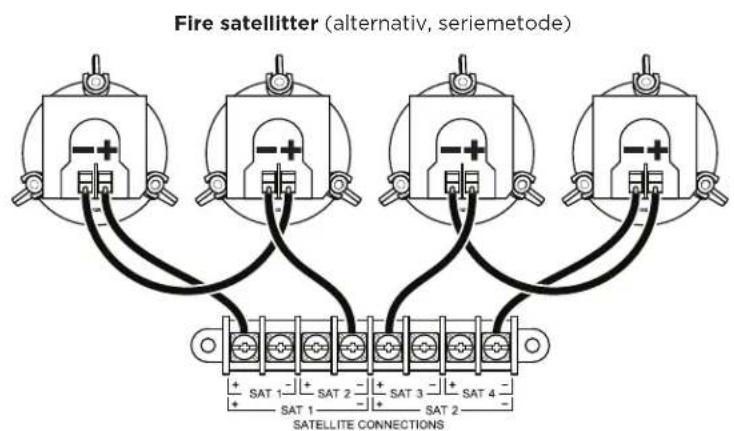

Tilkobling av satellitthøyttaler

FORSIKTIG: Ikke koble andre høyttalere enn FreeSpace 3-satellitthøyttalere direkte til modulen.

Koble FreeSpace 3 Series II Acoustimass-bassmodulen til FreeSpace 3 innebygde satellitter eller overflatemonterte satellitter. (På denne siden vises Series II Acoustimass-modulen tilkoblet til de overflatemonterte satellittene. Du kan bytte ut overflatemonterte satellitter for alle innebygde satellitter så lenge du kobler dem til med riktig polaritet.)

Du kan bruke FreeSpace 3 Series II Acoustimass-modulen med andre Bose-høyttalere, inkludert, men ikke begrenset til FreeSpace-, DesignMax- eller Panaray-modeller. Hvis du gjør dette, kobler du både høyttalerne og modulen direkte til forsterkeren ved hjelp av separate kanaler. Sørg for at du bruker riktig bändpassfiltrering og/eller anbefalt utjevning (hvis tilgjengelig) på alle andre høyttalere. Gå til PRO.BOSE.COM og se det tekniske dataarket for hver modell.

Forberede monteringen

Plassering av høyttaler

Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, damp eller høy varme, for eksempel på storkjøkken, kan redusere ytelsen eller påliteligheten til høyttaleren.

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

Bose anbefaler å bruke en sikkerhetskabel som en sekundær sikkerhetsmekanisme for Series II Acoustimass-bassmodulen og innebygde satellitter. Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

Hver høyttalermodell har ett eller flere mulige festepunkter:

Klargjøring av tak og tilbehør

Før du monterer en bassmodul eller satellithøyttalere, må du følge instruksjonene for å klargjøre taket og eventuelt tilbehør du vil bruke til monteringen. Se Monteringsalternativer (side 59) for å se en liste over nødvendig og valgfritt tilbehør for hver høyttalermodell.

Klargjøre lyddempende takplate

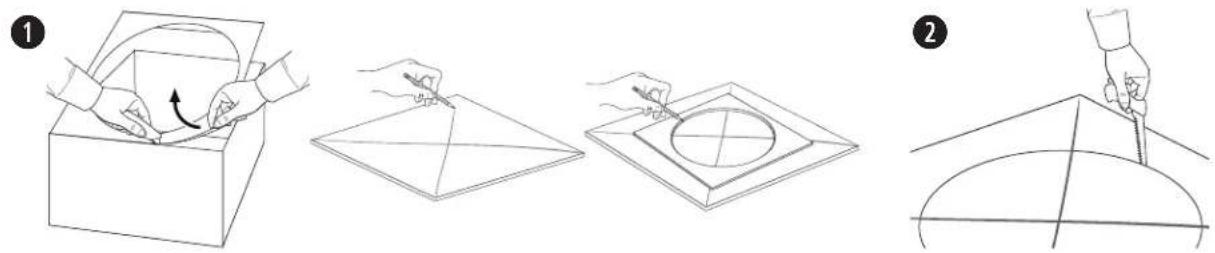

Skjære takplaten

1. Fjern platen, og bruk malen til å tegne et høyttalerhull på platen. Hvis du vil plassere malen midt på platen, tegner du en X ved å streke opp diagonale linjer mellom hjørnene og plassere malen på krysningspunktet.

2. Skjær et hull i platen.

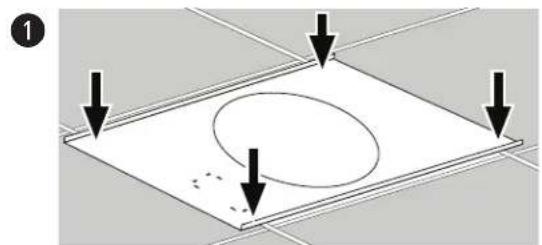

1. Plasser monteringsbroen over takristen. Juster om nødvendig monteringsbroen slik at skinnene hviler på takristen.
2. Sett takplaten tilbake på plass.

Forberedelser av hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)

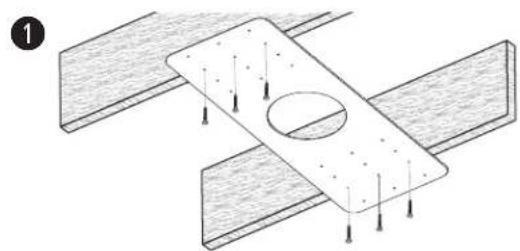

1. Fest rough-in pan til bjelkelaget. Rough-in pan har flere forhåndsborede hull tilpasset for ulike mellomrom i bjelkelaget og høyttalerens montering.

2. Når taket er ferdig, skjærer du ut et hull i det ferdige taket med rough-in pan som mal.

1. Kontroller at alle kabeltilkoblingene for høyttaleren er fullført. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren (side 60).
2. Før høyttaleren gjennom hullet og inn i monteringsbroen eller rough-in pan. Fortsett å holde høyttaleren på plass.
3. Stram skruene på ankerarmen for å feste høyttaleren. Hvis du bruker en elektrisk drill, må du stille den inn på lavt dreiemoment. Kontroller at alle festene er strammet før du løsner grepet på høyttaleren.

ADVARSEL: Hvis skruene strammes for mye, kan dette forårsake skade på ankerfestepunktet eller taket, og at høyttaleren faller ned.

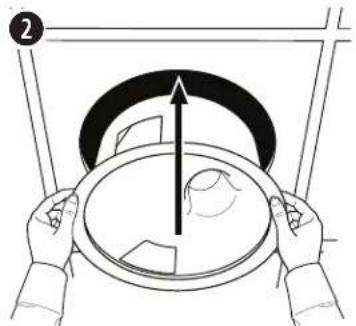

1. Bruk begge hendene när du plasserer grillen mot høyttaleren. Skyv grillen forsiktig mot høyttaleren for å feste den. Du kan rotere logoen när grillen er festet.

1. Kontroller at alle kabeltilkoblingene for høyttaleren er fullført. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren (side 60).
2. Før høyttaleren gjennom hullet og inn i monteringsbroen eller rough-in pan. Fortsett å holde høyttaleren på plass.
3. Stram skruene på ankerarmen for å feste høyttaleren. Hvis du bruker en elektrisk drill, må du stille den inn på lavt dreiemoment. Kontroller at alle festene er strammet før du løsner grepet på høyttaleren.

ADVARSEL: Hvis skruene strammes for mye, kan dette forårsake skade på ankerfestepunktet eller taket, og at høyttaleren faller ned.

1. Bruk begge hendene når du plasserer grillen mot høyttaleren. Skyv grillen forsiktig mot høyttaleren for å feste den.

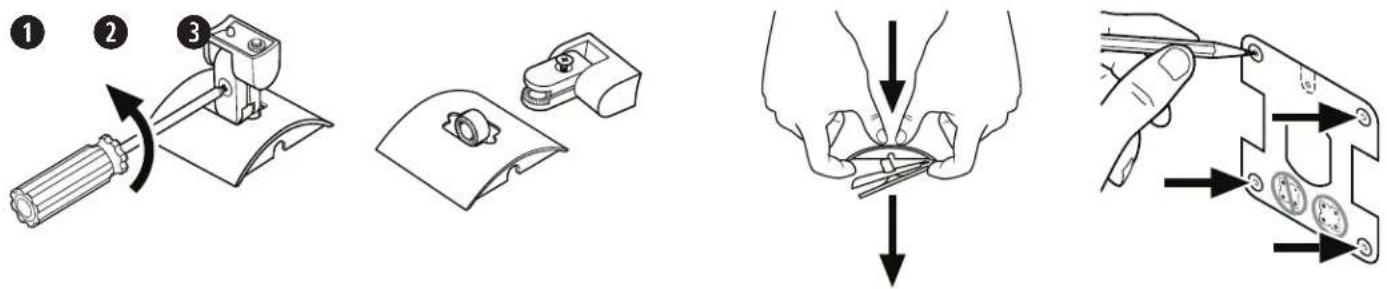

1. Løsne skruen som fester høyttalerarmen til veggmonteringsbraketten, og ta de to delene fra hverandre.
2. Skill bakplaten fra dekselet på veggmonteringsbraketten.
3. Bruk malen til å merke midten av alle de fire skruehullene på veggen.
4. Sett inn fire M4-skruer (#10) for å feste veggmonteringsbrakettplaten til veggen. Kontroller at punktet der høyttalerledningen kommer ut av veggen, er på linje med et hakk på platen.
5. Fest veggmonteringsbrakettdekselet på platen igjen, og før høyttalerkabelen gjennom det midtre hullet på veggbrakettdekslet.
6. Koble kabelen til høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren (side 60).
7. Bruk den medfølgende skruen til å feste høyttalerarmen til den gjengede innsatsen på bakpanelet på høyttaleren.
8. Plasser høyttalerarmen på veggmonteringsbraketten ved å justere de to delene av den roterende koblingen (som du separerte i trinn 1).
9. Juster de vertikale og horisontale vinklene på høyttaleren etter behov.
10. Sett inn skruen (som du fjernet i trinn 1) i den roterende koblingen. Trekk til skruen for å feste høyttaleren til veggmonteringsbraketten i ønsket vinkel.
