Producttype	Professioneel luidsprekersysteem
Merk	Bose
Model	FreeSpace 3
Componenten	Acoustimass serie II basmodule, inbouw- en opbouw satellietluidsprekers
Afmetingen basmodule (diameter × diepte)	391 mm × 190 mm
Afmetingen inbouw satellieten (diameter × diepte)	157 mm × 123 mm
Afmetingen opbouw satellieten (b × b × diepte)	77 mm × 77 mm × 149 mm (met beugel)
Netto gewicht basmodule	6,4 kg
Netto gewicht inbouw satellieten	0,9 kg
Netto gewicht opbouw satellieten	0,8 kg
Voeding	70 V / 100 V of 6 Ω directe koppeling
Vermogen basmodule (instelbaar)	25 W, 50 W, 100 W of 200 W
Impedantie	Module: 6 Ω (mono direct); satellieten: 6 Ω
Belangrijkste functies	Professionele geluidsversterking voor vaste installatie, diverse montagemogelijkheden (plafond, opgehangen, oppervlakte), ingebouwde instelbare transformator
Onderhoud en reiniging	Alleen reinigen met een droge doek; geen chemische producten gebruiken
Veiligheid	Installatie door een professional verplicht; gebruik een veiligheidskabel; vermijd water en vocht; blokkeer de ventilatieopeningen niet
Certificeringen	UL, CE; voldoet aan normen UL1480, UL2043, NFPA 70, NFPA 90A
Garantie	Beperkte garantie (details op PRO.BOSE.COM)
Land van herkomst	Gemaakt door Bose Corporation, VS

Veelgestelde vragen - FreeSpace 3 BOSE

Wat is het maximale vermogen van de FreeSpace 3 basmodule?

De Acoustimass serie II basmodule kan worden ingesteld op 25 W, 50 W, 100 W of 200 W via de transformatoraansluiting. De fabrieksinstelling is 200 W.

Kan ik de FreeSpace 3 luidsprekers zelf installeren?

Nee, de installatie moet worden uitgevoerd door een professionele technicus. De handleiding benadrukt dat een onjuiste installatie kan leiden tot schade of letsel.

Welke kabels moet ik gebruiken om de FreeSpace 3 luidsprekers aan te sluiten?

Gebruik kabels van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²). De aansluitklemmen zijn toegankelijk afhankelijk van het type luidspreker: verwijder de achterplaat voor de module en de inbouw satellieten, of steek de kabel in terwijl u de knop ingedrukt houdt voor de opbouw satellieten.

Hoe stel ik het vermogen van de FreeSpace 3 basmodule in?

Verwijder de jumper die is aangesloten op de 200 W-aansluiting en sluit deze aan op de gewenste aansluiting: 100 W, 50 W of 25 W. Voor directe koppeling (6 Ω) verwijdert u beide jumpers.

Zijn de FreeSpace 3 luidsprekers geschikt voor gebruik buitenshuis?

De basmodule en de inbouw satellieten kunnen worden gebruikt in vochtige ruimtes met de behuizingsdeksels PC-FS3B en PC-FS3F. De opbouw satellieten zijn niet UL-gecertificeerd voor vochtige omgevingen. Vermijd directe blootstelling aan water.

Hoe maak ik de FreeSpace 3 luidsprekers schoon?

Gebruik alleen een droge doek. Gebruik geen zeep, wasmiddel, alcohol of andere chemicaliën, omdat deze het plastic kunnen aantasten en scheuren kunnen veroorzaken.

Kan ik andere merken luidsprekers aansluiten op de FreeSpace 3 basmodule?

Ja, u kunt andere Bose-luidsprekers (FreeSpace, DesignMax, Panaray) of andere merken aansluiten, mits u aparte versterkerkanalen en geschikte banddoorlaatfiltering gebruikt. De module mag alleen rechtstreeks worden aangesloten op FreeSpace 3 satellieten.

Wat zijn de montagemogelijkheden voor de FreeSpace 3 basmodule?

De module kan worden gemonteerd in een verlaagd plafond (met montage- of verstevigingsplaat), opgehangen (ophangmontageset) of op het oppervlak. Een behuizingsdeksel is optioneel verkrijgbaar.

Hoe installeer ik een veiligheidskabel voor de FreeSpace 3 luidsprekers?

Verwijder voor de basmodule de M6-schroef van de achterplaat en bevestig de kabel aan het gat. Voor de inbouw satellieten bevestigt u de kabel aan de opening op het metalen lipje van de achterplaat. De veiligheidskabel is verplicht volgens sommige bouwvoorschriften.

Waar vind ik de CE-conformiteitsverklaring voor de FreeSpace 3?

De volledige conformiteitsverklaring is beschikbaar op www.Bose.com/compliance/. Het product voldoet aan alle toepasselijke Europese richtlijnen.

GEBRUIKSAANWIJZING FreeSpace 3 BOSE

Installatiehandleiding 47

Monteringsveiledning....56

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de wandsteun moet worden bevestigd, raadpleegt u een bevoegde installateur.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose. De hardware voor bevestiging van de wandsteun aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Plaats of installeer het product niet in de buurt van warmtebronnen, zoals open haarden, radiatoren, verwarmingsroosters of andere apparaten (waaronder versterkers) die warmte produceren.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.

Aansluitwaarden

Ingangsspanning Impedantie Stroom/vermogen

Series II Acoustimass bass module

Inbouwsatellietluid-sprekers

Opbouwsatellietluid-sprekers

70 V/100 V 6 Ω mono direct,transformator omzeild	25 W, 50 W,100 W, 200 W
Niet van toepassing 6 Ω Niet van toepassing
Niet van toepassing 6 Ω per kanaal (systemmet 4 satellietluidsprekers);5 Ω per kanaal (systemmet 2 satellietluidsprekers)	Niet van toepassing

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Tabel m.b.t. de beperking van gevaarlijke stoffen in China

Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen
	Giftige of gevaarlijke stoffen en elementen
Naam onderdeel	Lood (Pb)	Kwik (Hg)	Cadmium (Cd)	Zeswaardig chroom (Cr(VI))	Polybroombifenyl (PBB)	Polybroomdifenylether (PBDE)
PCB's X O O		O	O		O
Metalen onderdelen	X O O		O	O	O
Kunststof onderdelen	O	O O	O		O	O
Luidsprekers	X	O	O	O	O	O
Kabels	X	O	O	O	O	O
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364.O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materialen van dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt.
X: Geeft aan dat de giftige of gevaarlijke stof in minstens één van de voor dit onderdeel gebruikte homogene materialen boven de maximaal toegelaten waarden in GB/T 26572 ligt.

Tabel m.b.t. de beperking van gevaarlijke stoffen in Taiwan

Naam van het product:				Modelnummer:
FreeSpace 3 series II Acoustimass bass module				040147, 040148
FreeSpace 3 flush-mount satellites				040150, 040149
FreeSpace 3 surface-mount satellites				040144, 040143
	Stoffen waarvoor beperkingen gelden, met de bijbehorende chemische symbolen
Onderdeel	Lood (Pb)	Kwik (Hg)	Cadmium (Cd)	Zeswaardig chroom (Cr+6)	Polybroombifenylen (PBB)	Polybroomdfenylen (PBDE)
PCB's	-	○	○	○	○	○
Metalen onderdelen	-	○	○	○	○	○
Kunststof onderdelen	○	○	○	○	○	○
Luidsprekers	-	○	○	○	○	○
Kabels	-	○	○	○	○	○
Opmerking 1: '-o' geeft aan dat de procentuele inhoud van de stof waarvoor beperkingen gelden het percentage van de referentiewaarde voor aanwezigheid niet overschrijdt.Opmerking 2: '-' geeft aan dat de stof waarvoor beperkingen gelden overeenkomt met de uitzondering.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. '7' is 2007 of 2017.

Hoofdkantoor Bose Corporation: 1877 230 5639

Bose, Acoustimass, DesignMax, FreeSpace en Panaray zijn handelsmerken van Bose Corporation.

©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga naar PRO.BOSE.COM voor garantie-informatie.

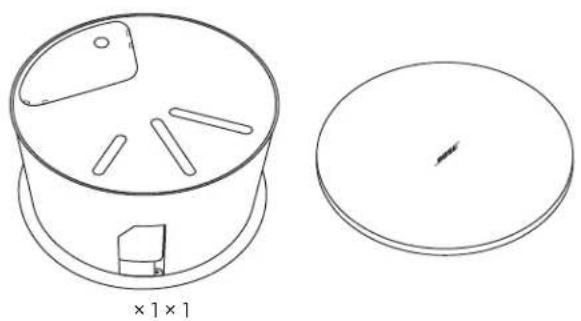

Inhoud van de doos

Series II Acoustimass bass module

Inbouwsatelliet- luidsprekers

Opbouwsatelliet- luidsprekers

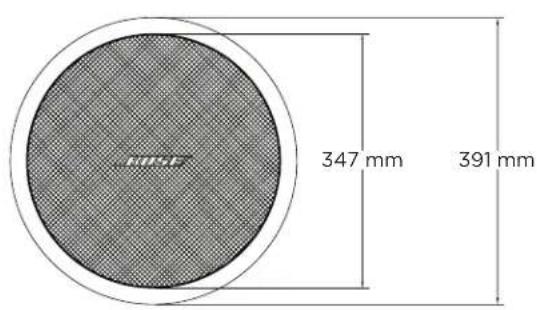

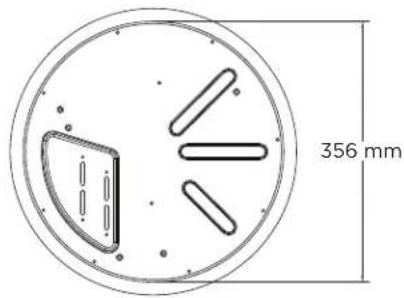

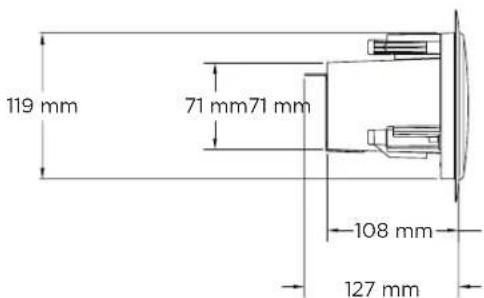

Afmetingen van het product

Series II Acoustimass bass module

Inbouwsatelliet- luidsprekers

Opbouwsatelliet- luidsprekers

Technische specificaties

Ga voor aanvullende specificaties, instructies en technische informatie over alle FreeSpace loudspeakers naar bosepro.link/freespace.

Series II Acoustimass bass module Inbouwsatellietluidsprekers Opbouwsatellietluidsprekers

Afmetingen van het product

Hoogte × breedte 391 mm (diameter buitenflens) 157 mm (diameter buitenflens) 77 × 77 mm

Diepte 190 mm 123 mm Zonder wandsteun: 102 mm

Met wandsteun: 149 mm

Plafondafmetingen

Gatdiameter 362 mm 127 mm Niet van toepassing

Maximale dikte 48 mm 38 mm Niet van toepassing

Gewicht

Veiligheid en naleving van regelgeving

De Bose FreeSpace 3 series II Acoustimass module en flush-mount satellites hebben een UL-veiligheidskeurmerk voor:

universele luidsprekers conform UL1480, UL-categorie UEAY, dossiernummer S 5591

Geschikt voor gebruik op vochtige locaties binnen.

Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002, artikel 640

Geschikt voor gebruik in luchtbehandelings-plenumruimten, indien gecombineerd met de plenum covers PC-FS3B en PC-FS3F:

De Bose FreeSpace 3 surface-mount satellites die in deze handleiding worden beschreven, hebben geen UL-keurmerk.

Belangrijke installatie-informatie

Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.

Het is de verantwoordelijkheid van de installateur om de luidspreker veilig te installeren. Onjuiste installatie van de luidspreker kan leiden tot schade, letsel of een dodelijk ongeval.

Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.

Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.

Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren. Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.

Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de wandsteun moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de wandsteun wordt bevestigd volgens de plaatselijke bouwvoorschriften.

De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg een professional inzake het gebruik van de juiste montagematerialen voordat u de luidspreker installeert.

Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

Installatieopties

Series II Acoustimass bass module

Vereist

① FreeSpace 3BF Bass Loudspeaker inbouwplaat of
2 FreeSpace 3BF Bass Loudspeaker tegelbrug

Optioneel

3 FreeSpace 3BF Bass Loudspeaker hangbevestigingskit

4 FreeSpace 3BF Bass Loudspeaker opbouwbevestigingskit

5 FreeSpace 3BF Bass Loudspeaker plenum cover

6 FreeSpace Omni hangbevestigingskit

Inbouwsatellietluidsprekers

Vereist

7 FreeSpace 3F Satellite Loudspeaker inbouwplaat of

8 FreeSpace 3F Satellite Loudspeaker tegelbrug

Optioneel

9 FreeSpace 3F Satellite Loudspeaker cosmetische covers

Opbouwsatellietluidsprekers

10 FreeSpace Omni hangbevestigingskit

1

FreeSpace 3 loudspeakers zijn uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²).

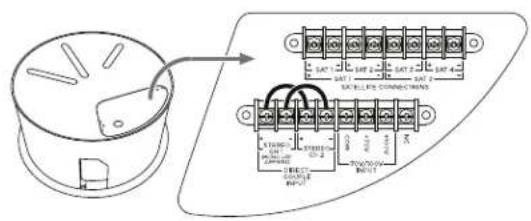

Kabelaansluitingen

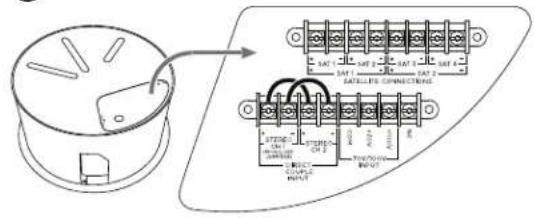

Series II Acoustimass bass module: Verwijder de achterplaat voor toegang tot de kabelaansluitingen. Breng de achterplaat weer aan nadat u alle kabels hebt aangesloten.

Inbouwsatellietluidsprekers: Verwijder de achterplaat voor toegang tot de kabelaansluitingen. Breng de achterplaat weer aan nadat u alle kabels hebt aangesloten.

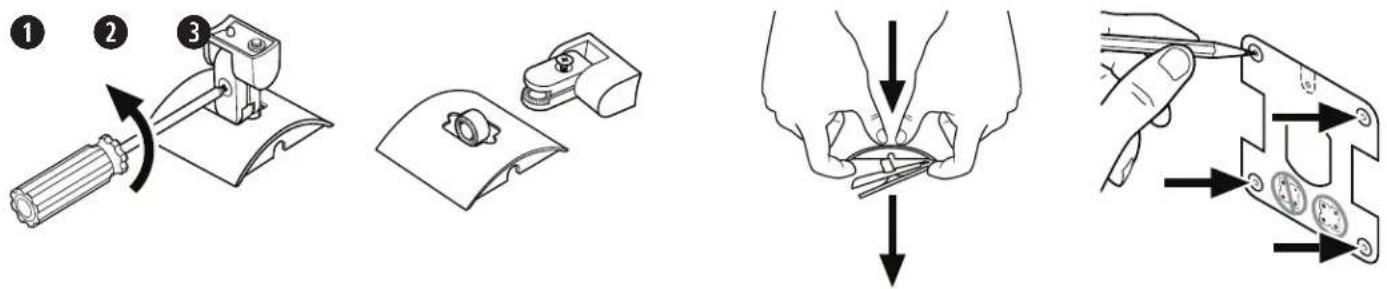

Opbouwsatellietluidsprekers: Houd de knop op de achterzijde ingedrukt om de kabel zo ver mogelijk in de aansluiting te kunnen plaatsen.

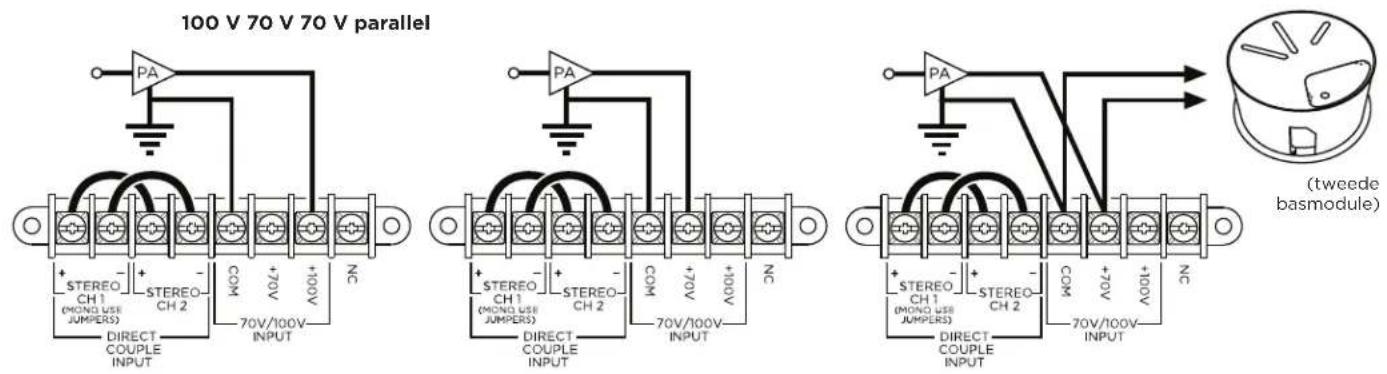

Versterkeruitgang aansluiten

WAARSCHUWING: Sluit eerst alle kabels aan voordat u een versterker op de netvoeding aansluit of inschakelt.

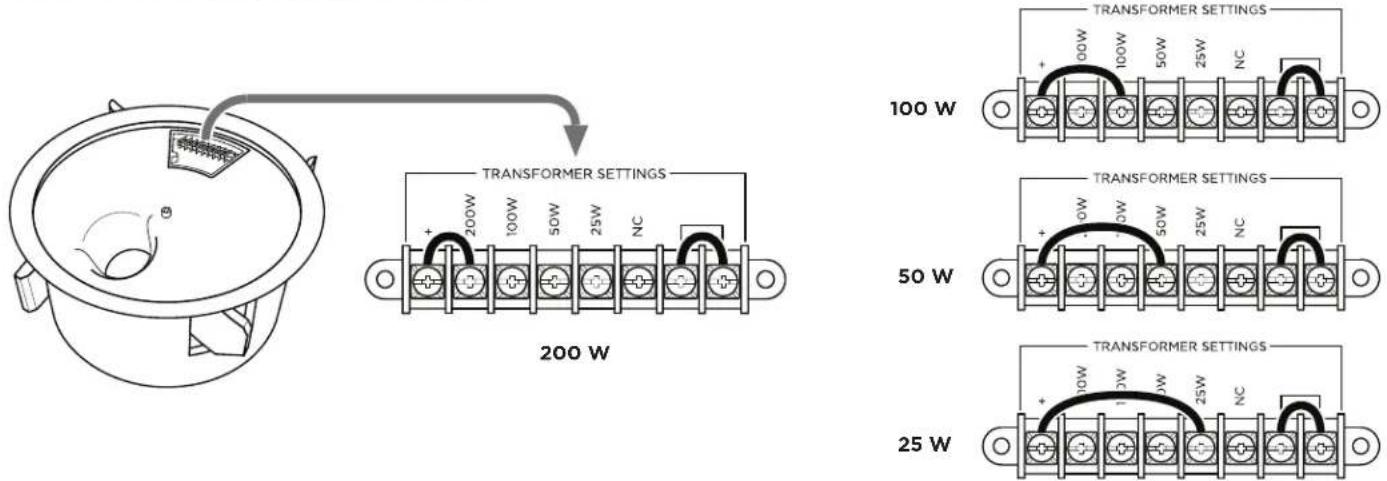

Transformatoraftakkingen

De transformeraftakking is standaard ingesteld op 200 W. Om een lager vermogen in te stellen, verwijdert u het uiteinde van de +-jumperkabel die is aangesloten op de 200W-aansluiting en sluit u die aan op de gewenste aftakking: 100 W, 50 W of 25 W.

Opmerking: De jumperkabels zijn nodig bij aansluiting op een 70V/100V-systeem. Bij aansluiting op een 6Ω-systeem (transformator omzeild/direct) verwijdert u beide jumperkabels.

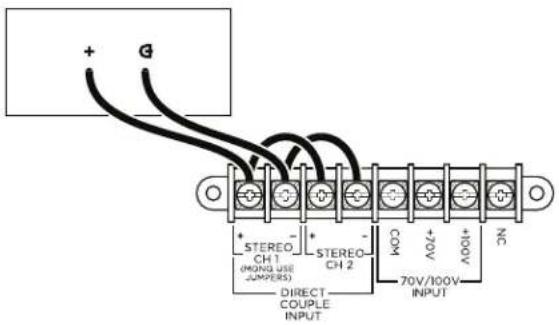

Transformer omzeilen (direct mono)

Als u de transformator wilt omzeilen en de luidspreker wilt voorbereiden op 4Ω-gebruik en mono-ingangsgeluid, verwijdert u de twee jumperkabels van de transformatorinstellingen op de voorzijde van de luidsprekers. Laat de jumpers op de ingangen CH1 en CH2 op de achterzijde van de luidspreker zitten.

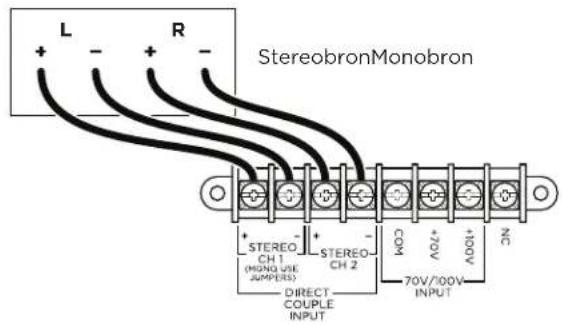

Transformer omzeilen (direct stereo)

Als u de transformator wilt omzeilen en de luidspreker wilt voorbereiden op 6Ω-gebruik en stereo-ingangsgeluid, verwijdert u alle jumperkabels.

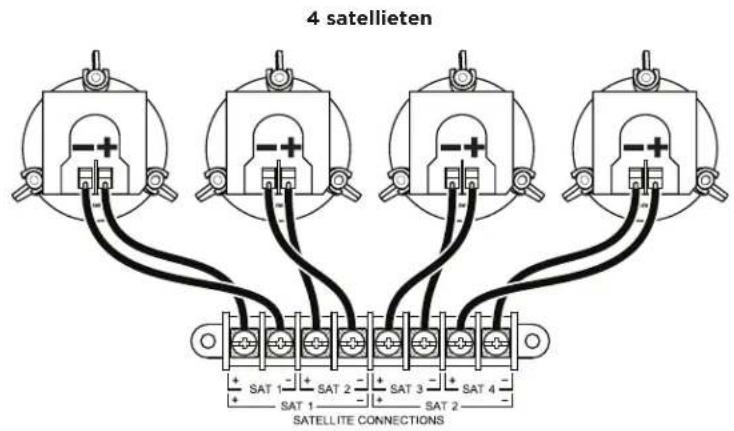

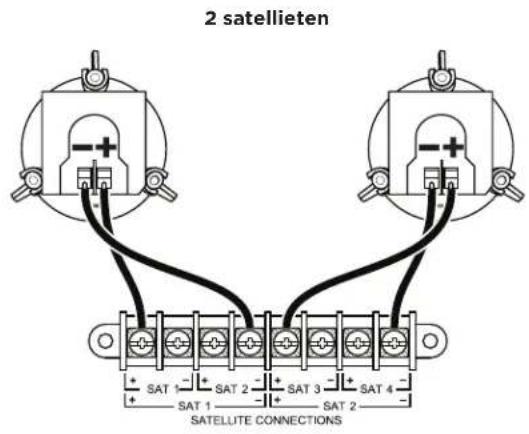

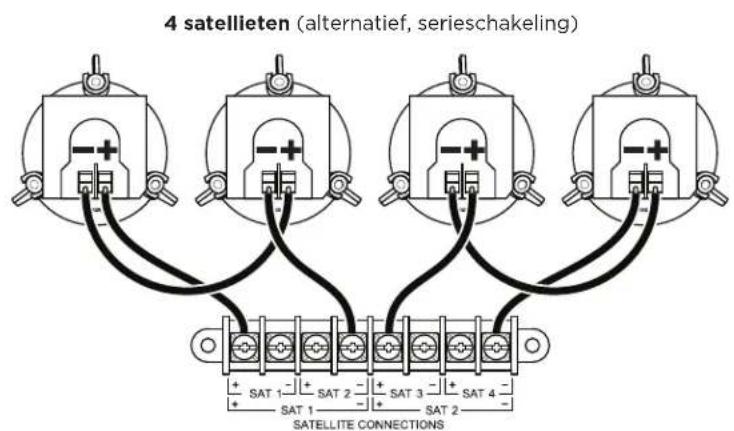

Satellietluidsprekers aansluiten

WAARSCHUWING: Sluit alleen FreeSpace 3 satellite loudspeakers direct aan op de module.

Sluit de FreeSpace 3 flush-mount satellites of surface-mount satellites aan op de FreeSpace 3 series II Acoustimass bass module. (Op deze pagina wordt getoond hoe de series II Acoustimass module is aangesloten op de inbouwsatellietluidsprekers. In plaats van inbouwsatellietluidsprekers kunt u ook opbouwsatellietluidsprekers gebruiken, zolang u deze aansluit met de juiste polariteit.)

U kunt de FreeSpace 3 series II Acoustimass module gebruiken met andere typen luidsprekers van Bose, onder andere de FreeSpace, DesignMax of Panaray. Als u dit doet, sluit dan beide luidsprekers en de module direct en via gescheiden kanalen aan op de versterker. Zorg dat u de juiste bandpasfilters en/of de aanbevolen equalisatie (indien beschikbaar) gebruikt voor alle andere luidsprekers. Voor elk type kunt u het technische gegevensblad op PRO.BOSE.COM raadplegen.

De installatie voorbereiden

Plaatsing luidspreker

Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie, stoom, damp of hoge temperaturen (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose raadt aan een veiligheidskabel te gebruiken als secundaire bevestigingsmethode voor de series II Acoustimass bass module en de inbouwsatellietluidsprekers. Volg de instructies van de fabrikant voor eventueel al ingebouwde secundaire beveiligingsmechanismen.

Elk type luidspreker heeft een of meer bevestigingspunten:

Series II Acoustimass bass module Verwijder een M6-schroef van de achterplaat en bevestig een veiligheidskabel in dit schroefgat.

Inbouwsatellietluidsprekers

Bevestig een veiligheidskabel in de opening in de metalen lip op de achterplaat.

Plafond en toebehoren voorbereiden

Voordat u een basmodule of satellietluidsprekers gaat installeren, volgt u de aanwijzingen over het voorbereiden van het plafond en welke montagetoebehoren voor de installatie moeten worden gebruikt. Zie Installatieopties (pagina 50) voor een lijst met vereiste of optionele accessoires voor elk type luidspreker.

De akoestische plafondtegel voorbereiden

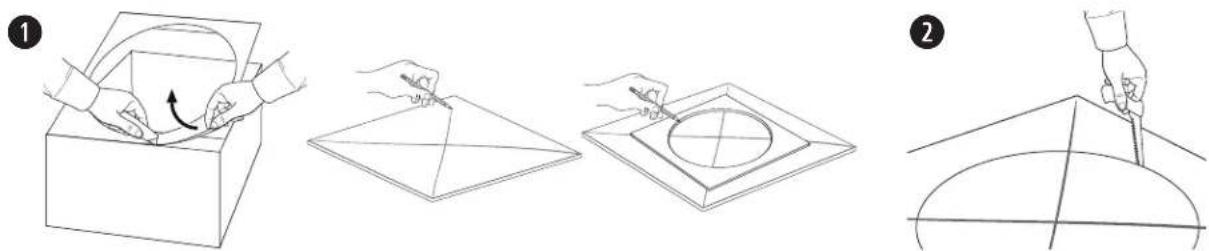

Een opening in de plafondtegel zagen

1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een 'X' diagonaal vanuit de hoeken van de tegel, zodat u het sjabloon kunt centreren op het snijpunt.

2. Zaag een opening in de tegel.

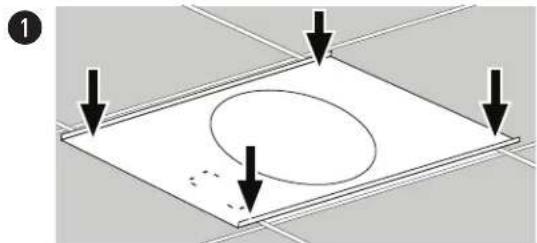

De tegelbrug plaatsen

1. Plaats de tegelbrug op het plafondraster. Verstel indien nodig de tegelbrug zo dat de rails op het plafondraster rusten.

2. Plaats de tegel terug in het plafond.

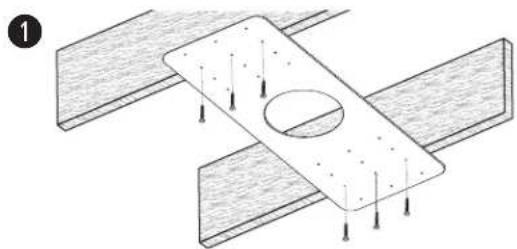

Voorbereiding van een hard plafond met een inbouwplaat (nieuwbouw)

1. Bevestig de inbouwplaat aan het metalen of houten raamwerk. In de inbouwplaat zitten meerdere voorgeboorde gaten die bevestiging op verschillende punten en diverse luidsprekeroriëntaties en luidsprekerplaatsingen mogelijk maken.

2. Nadat het plafond is afgewerkt, snijdt u een gat in het plafond met de inbouwplaat als sjabloon.

De luidspreker bevestigen

Series II Acoustimass bass module

1. Zorg dat alle luidsprekerkabels zijn aangesloten. Raadpleeg voor bekabelingsinformatie De luidsprekers bekabelen (pagina 51).
2. Steek de luidspreker door de opening en in de tegelbrug of de inbouwplaat. Houd de luidspreker op zijn plaats.
3. Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische boor-/schroefmachine het apparaat in op een laag koppel. Zet alle ankers vast voordat u de luidspreker loslaat.

WAARSCHUWING: Wanneer u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.

1. Plaats met beide handen de grille tegen de luidspreker. Druk de grille voorzichtig op de luidspreker vast. U kunt het logo draaien wanneer de grille is bevestigd.

1

Inbouwsatellietluidsprekers

1. Zorg dat alle luidsprekerkabels zijn aangesloten. Raadpleeg voor bekabelingsinformatie De luidsprekers bekabelen (pagina 51).
2. Steek de luidspreker door de opening en in de tegelbrug of de inbouwplaat. Houd de luidspreker op zijn plaats.
3. Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische boor-/schroefmachine het apparaat in op een laag koppel. Zet alle ankers vast voordat u de luidspreker loslaat.

WAARSCHUWING: Wanneer u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.

1. Plaats met beide handen de grille tegen de luidspreker. Druk de grille voorzichtig op de luidspreker vast.

Opbouwsatellietluidsprekers

1. Haal de scharnierschroef van de luidsprekerarm op de wandsteun los en haal de twee onderdelen van elkaar.
2. Haal de afdekking van de wandsteun los van de achterplaat.
3. Markeer het midden van de vier schroefgaten op de wand met behulp van het sjabloon.
4. Gebruik vier schroeven M4 (#10) om de wandplaat op de wand te bevestigen. Zorg dat het punt waar de luidsprekerkabel uit de wand komt, overeenkomt met een inkeping in de plaat.
5. Haal de luidsprekerkabel door het middengat in de afdekking van de wandsteun en breng de afdekking weer aan op de achterplaat.
6. Sluit de kabel aan op de luidspreker. Raadpleeg voor bekabelingsinformatie De luidsprekers bekabelen (pagina 51).
7. Bevestig de luidsprekerarm met de meegeleverde schroef op de draadbus op de achterzijde van de luidspreker.
8. Breng de twee scharnierdelen (die u in stap 1 van elkaar hebt gescheiden) op één lijn en plaats de luidsprekerarm op de wandsteun.
9. Stel de verticale en horizontale hoek van de luidspreker in.
10. Plaats de schroef (die u in stap 1 hebt verwijderd) in het scharnier. Zet de schroef vast om de luidspreker in de gewenste hoek op de wandsteun te bevestigen.
