INSTRUKCJA OBSŁUGI BC 30 GARMIN

Instrukcja instalacji....35

Bezprzewodowa kamera cofania BC™ 30 Instrukcja instalacji

Wstęp

OSTRZEŻENIE

Należy zapoznać się z zamieszczonym w opakowaniu produktu przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu zawierającym ostrzeżenia i wiele istotnych wskazówek.

Firma Garmin zaleca zlecić montaż urządzenia doświadczonemu instalatorowi, dysponującemu odpowiednią wiedzą z zakresu układów elektrycznych. Nieprawidłowe połączenie przewodu zasilania może spowodować uszkodzenie pojazdu lub akumulatora oraz uszkodzenia ciała.

Nie wolno zdejmować wbudowanego uchwytu bezpiecznika z przewodu zasilającego w przypadku podłączania przewodu zasilającego. Aby uniknąć ryzyka uszkodzenia produktu wskutek pożaru lub przegrzania, musi być zastosowany odpowiedni bezpiecznik wskazany w specyfikacji produktu. Oprócz tego podłączenie przewodu zasilającego bez zastosowanego odpowiedniego bezpiecznika spowoduje unieważnienie gwarancji na produkt.

PRZESTROGA

Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.

UWAGA

Podczas wiercenia i wycinania należy zawsze sprawdzić, co znajduje się po drugiej stronie obrabianej powierzchni.

Niniejsza instrukcja instalacji nie dotyczy żadnego konkretnego typu pojazdu i ma na celu przedstawienie ogólnych wytycznych instalacji produktu na pojeździe. Pytania dotyczące konkretnego pojazdu należy kierować do producenta pojazdu.

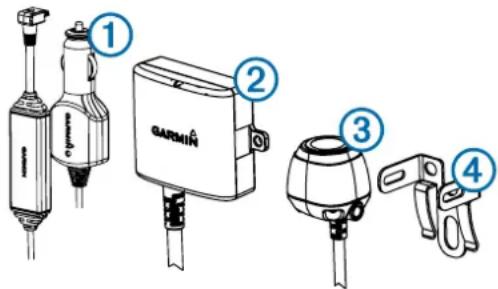

Ogólne informacje o urządzeniu

1	Przewód odbiornika BC 30Aby urządzenie GPS mogło się komunikować z kamerą, musi ono być zasilane przez ten przewód.
2	Nadajnik
3	Kamera
4	Uchwyt montażowy do kamery

Niezbędne narzędzia

• Wiertarka i wiertło o średnicy 9,09 mm lub w rozmiarze T (0,36 cala)
  • Wkrętak krzyżowy nr 2
• Śruby, nity lub wiązania (do przytwierdzenia nadajnika)
• Złączka do przewodów elektrycznych lub lutowie i koszulka termokurczliwa
• Uszczelnienie preparatem przeznaczonym dla kamperów (opcjonalnie)

Instalacja

Montaż odbiornika

Przed montażem przewodu odbiornika BC 30 należy zaktualizować oprogramowanie w posiadanym urządzeniu nawigacyjnym do najnowszej wersji. Urządzenie GPS może nie współpracować z kamerą BC 30 z nieaktualnym oprogramowaniem. Więcej informacji na temat aktualizowania urządzenia GPS znajduje się w podręczniku użytkownika urządzenia GPS lub na stronie internetowej garmin.com /express.

Odbiornik kamery bezprzewodowej jest wbudowany w przewód odbiornika BC 30, który jest dołączony do bezprzewodowej kamery cofania.

Użyj przewodu odbiornika BC 30 dołączonego do kamery BC 30 w celu podłączenia urządzenia GPS do gniazda zapalniczki.

Więcej informacji na temat podłączania urządzenia do gniazda zapalniczki znajduje się w podręczniku użytkownika urządzenia GPS.

UWAGA: Przewód odbiornika BC 30 ma wbudowany odbiornik komunikatów drogowych. Jeśli urządzenie GPS korzysta z bezterminowej subskrypcji komunikatów drogowych, funkcje informacji o utrudnieniach drogowych będą działać w przypadku podłączenia przewodu odbiornika BC 30.

Uwagi dotyczące montażu kamery

Przy wyborze miejsca montażu kamery należy zwrócić uwagę na następujące kwestie.

• Należy sprawdzić miejsce montażu kamery przed zamontowaniem jej na stałe.
• Instalacja kamery z tyłu pojazdu na większej wysokości zapewnia lepszy kąt widzenia.
• Dołączony uchwyt można przypiąć na tablicy rejestracyjnej lub podobnej powierzchni, lub można go przytwierdzić do tyłu pojazdu, korzystając z załączonych śrub samogwintujących z łbem stożkowym ściętym.

Kwestie dotyczące położenia nadajnika i przewodów

UWAGA

Gdy nadajnik jest używany, nie należy go trzymać ani nosić na ciele.

Przy wyborze miejsca instalacji nadajnika bezprzewodowego należy zwrócić uwagę na następujące kwestie.

• Należy sprawdzić proponowane miejsce instalacji przed zainstalowaniem nadajnika na stałe.
• Niektóre pojazdy nie podają minimalnego stałego napięcia do światet cofania. W takich przypadkach należy użyć przekaźnika samochodowego w celu podłączania nadajnika i kamery do źródła zasilania, które nie podaje stałego napięcia.
• Chociaż nadajnik może prawidłowo przesyłać sygnał wideo na odległość około 13,5 m (45 stóp), jego umiejscowienie może wpływać na zasięg nadawania.
• Im bliżej odbiornika jest zainstalowany nadajnik, tym lepszej jakości będzie sygnał.

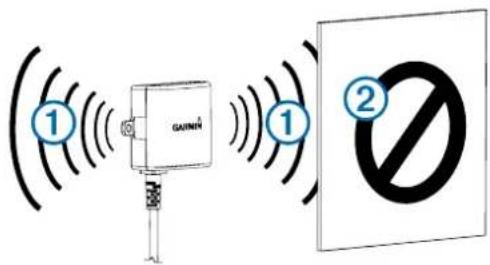

  • Nadajnik zapewnia najlepszy sygnał, gdy któraś z jego dwóch płaskich powierzchni ① jest zwrócona w stronę odbiornika.

① Gaunin ① ②

• Gęsty metal i urządzenia ② na drodze transmisji w znaczny sposób ograniczają jej zasięg.
- Im mniej stałych obiektów występuje między nadajnikiem a urządzeniem, tym pewniejszy sygnał.
- Jeśli odległość między kamerą a nadajnikiem przekracza długość załączonego przewodu, można skorzystać z dodatkowego przedłużacza. Można dokupić przedłużacz o długości 15 m (50 stóp), oraz można zamontować więcej niż jeden taki przewód. Więcej informacji można uzyskać u lokalnego sprzedawcy produktów Garmin i na stronie internetowej www.garmin.com.
- Uchwyt bezpiecznika znajdujący się w pobliżu nadajnika nie jest wodoszczelny. Dlatego nie zaleca się instalować uchwytu bezpiecznika w miejscu narażonym na działanie czynników zewnętrznych.
- Połączenie kamery i nadajnika nie jest wodoszczelne. Jeśli połączenie zostanie wykonane w miejscu narażonym na działanie czynników zewnętrznych, należy zapewnić jego wodoszczelność.
- W przypadku instalacji kamery na przyczepie podłodziowej lub w innym miejscu, które może być narażone na działanie wody, musisz zabezpieczyć wszystkie połączenia przewodów oraz uchwyt bezpiecznika w przewodzie nadajnika przed przenikaniem wody.

Sprawdzanie położenia kamery i nadajnika

1 Tymczasowo zamocuj kamerę w wybranym miejscu montażu.
2 Tymczasowo umieść nadajnik w wybranym miejscu instalacji i podłącz go do źródła zasilania i do kamery.

PORADA: Jeśli nie chcesz podłączać urządzenia do przewodów pojazdu w celu dokonania tego testu, możesz podłączyć nadajnik i kamerę do akumulatora prądu stałego o napięciu 12 V.

3 Sprawdź poprawność działania nadajnika, doprowadzając zasilanie do urządzenia GPS poprzez użycie BC 30 przewodu odbiornika.
Jeśli nie widzisz obrazu w urządzeniu GPS umieszczonym w wybranym miejscu instalacji, przesuń nadajnik w inne miejsce i sprawdź ponownie.
4 Powtarzaj kroki 2–3 aż do uzyskania prawidłowej pracy nadajnika.
5 Sprawdź kamerę, obserwując obraz w urządzeniu.
6 Jeśli nie zapewnia optymalnego widoku z pojazdu, przesuń kamerę w inne miejsce i sprawdź ponownie.
7 Powtórz kroki 5–6, aż miejsce montażu kamery zapewni optymalny widok z pojazdu.

PORADA: Podczas testowania kamery zanotuj, gdzie jest góra, aby na koniec zapewnić poprawny montaż.

Montowanie kamery

Przed zamontowaniem na stałe kamery należy sprawdzić, czy wybrane położenie zapewnia optymalny widok z pojazdu (Sprawdzanie położenia kamery i nadajnika).

Jeśli kamera została już podłączona do uchwytu, należy ją najpierw wymontować.

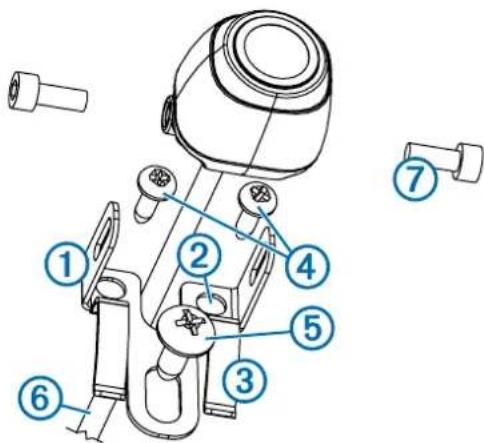

1 Umieść uchwyt ① w miejscu, gdzie ma być zamontowany.

• Jeśli mocujesz uchwyt bezpośrednio do powierzchni w pojeździe, oznacz położenie dwu otworów na uchwycie ②.
• Jeśli instalujesz uchwyt na tablicy rejestracyjnej, usuń jedną ze śrub tablicy rejestracyjnej i wciśnij uchwyt w jej miejsce, tak by otwór w uchwycie ③ pokrył się z otworem w tablicy rejestracyjnej.

3 Przytwierdź uchwyt do pojazdu, korzystając z załączonych śrub samogwintujących ④ albo ze śrub tablicy rejestracyjnej usuniętych w kroku 2 ⑤.
4 Umieść kamerę w uchwycie i określ najlepsze miejsce do wprowadzenia przewodu kamery ⑥ do pojazdu.
5 Korzystając z odpowiedniego wiertła, wywierć otwór, którym przewód kamery będzie wprowadzony do pojazdu.
6 Przeprowadź przewód kamery przez otwór i doprowadź go do miejsca, w którym ma znajdować się nadajnik. W razie potrzeby można dokupić osobno przedłużacze o długości 15 m (50 stóp).
7 Przytwierdź kamerę do uchwytu przy pomocy załączonych śrub imbusowych ⑦.
8 Skoryguj kąt kamery i dokręć śruby imbusowe przy pomocy załączonego klucza imbusowego.
9 Zastosuj uszczelnienie preparatem przeznaczonym dla kamperów wokół przewodu w miejscu, w którym wchodzi do pojazdu (opcjonalnie).

Instalowanie nadajnika

Przed trwałym zamontowaniem czujnika należy sprawdzić poprawność jego działania w miejscu montażu (Sprawdzanie położenia kamery i nadajnika).

1 Przytwierdź nadajnik do miejsca instalacji, korzystając z narzędzi odpowiednich dla tego miejsca, takich jak śruby, nity czy wiązania. Uchwyt bezpiecznika znajdujący się w pobliżu nadajnika nie jest wodoszczelny. Dlatego nie zaleca się instalować uchwytu bezpiecznika w miejscu narażonym na działanie czynników zewnętrznych.
2 Podłącz przewody kamery i nadajnika. Połączenie kamery i nadajnika nie jest wodoszczelne. Jeśli połączenie zostanie wykonane w miejscu narażonym na działanie czynników zewnętrznych, należy zapewnić jego wodoszczelność.
3 Poprowadź przewód zasilający ① z nadajnika do źródła zasilania prądem stałym o napięciu 12–24 V, najlepiej lampy świąteł cofania ②, korzystając z bezlutowego łącznika przewodów (nie dołączony).

UWAGA: Podłączenie nadajnika do zawsze włączonego źródła zasilania prądem stałym o napięciu 12–24 V (np. lampy światła do jazdy dziennej), zamiast do lampy światła cofania, wymaga ręcznego włączenia zasilania nadajnika przez użytkownika. Pozostawienie włączonego nadajnika może spowodować całkowite rozładowanie akumulatora pojazdu.

4 Jeśli nie użyto bezlutowego łącznika przewodów, należy zalutować połączenia elektryczne i użyć na nich koszulek termokurczliwych w celu zabezpieczenia przed działaniem czynników zewnętrznych.

Załącznik

Wiele kamer

Przewód odbiornika BC 30 umożliwia sparowanie maksymalnie czterech kamer bezprzewodowych. Na przykład, można sparować kamerę cofania zainstalowaną w pojeździe oraz kamerę cofania zainstalowaną na przyczepie. Więcej informacji o parowaniu wielu kamer można znaleźć w części BC 30 Wireless Backup Camera Owner's Manual.

Pobieranie podręcznika użytkownika

Najnowszą wersję podręcznika użytkownika można pobrać ze strony internetowej.

1 Odwiedź stronę garmin.com/manuals/BC30.
2 Wyświetl lub pobierz pełną wersję podręcznika użytkownika w preferowanym formacie.

Dane techniczne

Napięcie wejściowe kamery i nadajnika	Od 9 do 28 V DC
Bezpiecznik nadajnika 500 mA, szybki
Pobór prądu przez kamerę i nadajnik	150 mA przy 12 V DC
Klasa wodoszczelności kamery i nadajnika	IEC 60529 IPX7*
Zakres temperatury roboczej kamery	Od -40°C do 85°C (od -40°F do 185°F)
Zakres temperatury roboczej przewodu nadajnika i odbiornika	Od -20°C do 70°C (od -4°F do 158°F)
Napięcie wejściowe przewodu odbiornika	Od 10 do 28 V
Bezpiecznik przewodu odbiornika 2	A, 250 V

* Urządzenie jest odporne na przypadkowe zanurzenie w wodzie na głębokość do 1 metra, na czas do 30 minut. Więcej informacji można znaleźć na stronie www.garmin.com /waterrating.
