BC™ 30 Trådløst bakkamera Installationsvejledning

Introduktion

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Garmin anbefaler kraftigt, at du får en erfaren installatør med den rette viden om elektriske systemer til at installere enheden. Hvis du tilslutter strømkablet forkert, kan det beskadige køretøjet eller batteriet eller medføre personskade.

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

ADVARSEL

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMÆRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

Disse installationsinstruktioner er ikke gældende for en bestemt køretøjstype og er alene vejledende, når du installerer dette produkt i din bil. Hvis du har spørgsmål, der er specifikke i forhold til dit køretøj, skal du kontakte producenten af køretøjet.

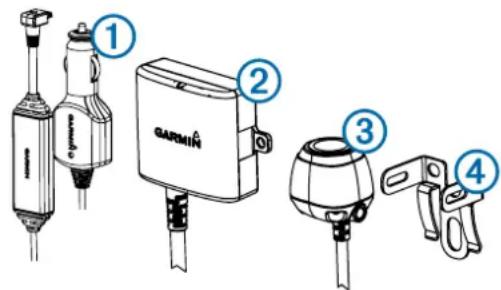

Oversigt over enheden

1	BC 30 receiverkabelGPS-enheden skal være strømforsynet igennem dette kabel,før den kan kommunikere med kameraet.
2	Transmitter
3	Kamera
4	Kameramonteringsbeslag

Nødvendigt værktøj

• Boremaskine og 9,09 mm eller størrelse T (0,36 tommer) borehoved
• Nummer 2 stjerneskruetrækker
• Skruer, bolte eller kabelklemmer (til sikring af transmitteren)
• Loddefrit kabelsplejsningsstik eller loddetin og varmekrymperør
  • RV-forsegler (valgfrit)

Installation

Sådan installerer du receiveren

Før du kan installere BC 30 receiverkablet, skal du opdatere GPS-enheden til den nyeste softwareversion. GPS-enheden er

muligvis ikke kompatibel med BC 30 kameraet uden den nyeste software. Du henvises til GPS-enhedens brugervejledning, eller du kan gå til garmin.com/express for at få flere oplysninger om opdatering af GPS-enheden.

Den trådløse kamerareceiver er indbygget i BC 30

Se brugervejledningen til GPS-enheden for at få flere oplysninger om tilslutning af enheden til bilens strømsystem.

BEMÆRK: BC 30 receiverkablet omfatter en trafikreceiver. Hvis GPS-enheden omfatter trafikmeddelelser i hele levetiden, vil trafikfunktionen blive ved med at fungere, så længe du anvender BC 30 receiverkablet.

Bemærkninger vedr. montering af kamera

Når du vælger et sted til montering af kameraet, skal du være opmærksom på følgende.

• Afprøv et monteringssted, før du monterer kameraet permanent.
• Installation af kameraet højt på bagsiden af køretøjet giver en bedre visningsvinkel.
• Det medfølgende beslag kan klipses på en nummerplade eller lignende overflade, eller det kan fastgøres på køretøjet ved brug af de medfølgende, selvskærende fladhovedede skruer.

Bemærkning vedr. placering af sender og kabling

BEMÆRK

Transmitteren er ikke beregnet til at blive holdt i hånden eller båret på kroppen, mens den er i anvendelse.

Når du vælger et monteringssted til installation af den trådløse transmitter, skal du tage følgende i betragtning.

• Afprøv det tiltænkte monteringssted, før du monterer transmitteren permanent.
• Nogle køretøjer har ikke konstant minimumsspænding til baklygterne. Du skal bruge et automobilrelæ, når du slutter transmitter og kamera til en strømkilde, der ikke har konstant spænding.
• Selvom transmitteren pålideligt kan sende videosignalet over ca. 13,5 m (45 fod), kan placeringen af transmitteren påvirke dette område.
• Jo tættere, du monterer transmitteren på receiveren, desto mere pålideligt er signalet.

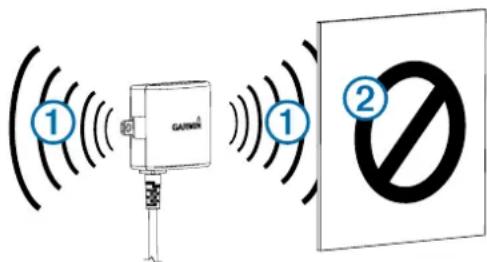

• Transmitteren leverer det bedste signal, når en af de plane overflader ① peger i retning mod receiveren.

① GAINOS ① ②

• Massive metalgenstande eller apparater ②, der blokerer for transmitteren, reducerer markant transmissionsafstanden.
- Desto færre massive genstande, der befinder sig mellem transmitteren og enheden, desto mere pålideligt bliver signalet.

- Hvis afstanden mellem kameraet og transmitteren overstiger længden af det medfølgende kabel, kan der anvendes yderligere forlængerkabler. Et forlængerkabel på 15 m (50

fod) kan tilkøbes, og der kan installeres mere end ét forlængerkabel. Besøg din Garmin forhandler, eller gå ind på www.garmin.com for at få flere oplysninger.

• Den sikringsholder, der er placeret i nærheden af transmitteren, er ikke vandtæt. Montering af sikringsholderen på et sted, der er udsat for vind og vejr, anbefales ikke.
• Stikket mellem kameraet og transmitteren er ikke vandtæt. Hvis du opretter denne tilslutning på et sted, der er udsat for vind og vejr, skal du sikre dig, at tilslutningen er vandtæt.
• Hvis du monterer kameraet på en bådtrailer eller et andet sted, hvor det evt. udsættes for vand, skal du sørge for, at alle ledningsforbindelser og sikringsholderen i transmitterkablet er vandtætte.

Afprøvning af sted til placering af kamera og transmitter

1 Fastgør midlertidigt kameraet på det ønskede monteringssted.
2 Placering midlertidigt transmitteren på det foretrukne monteringssted, og slut den til strømmen og kameraet. TIP: Hvis du ikke vil åbne ledningsnettet i din bil mhp. denne test, kan du slutte transmitteren og kameraet til et 12 V DC-batteri.
3 Test transmitteren for funktionalitet ved at slutte strøm til GPS-enheden ved brug af BC 30 receiverkablet. Hvis du ikke får vist video på GPS-enheden på det foretrukne installationssted, skal du flytte transmitteren til et andet sted og afprøve den igen.
4 Gentag trin 2-3, indtil transmitteren fungerer korrekt.
5 Afprøv kameraet ved at holde øje med videoen på enheden.
6 Hvis kameraet ikke leverer optimal visning til dit køretøj, skal du flytte det til et andet sted og afprøve det igen.
7 Gentag trin 5-6, indtil kameraets monteringssted leverer optimal visning for dit køretøj.
TIP: Bemærk hvilken vej, der vender op, när du afprøver kameraet, med henblik på at sikre korrekt permanent installation.

Montering af kamera

Før du monterer kameraet permanent, skal du afprøve monteringsstedet af hensyn til optimal visning i din bil (Afprøvning af sted til placering af kamera og transmitter).

Hvis du allerede har monteret kameraet i beslaget, skal du først adskille det.

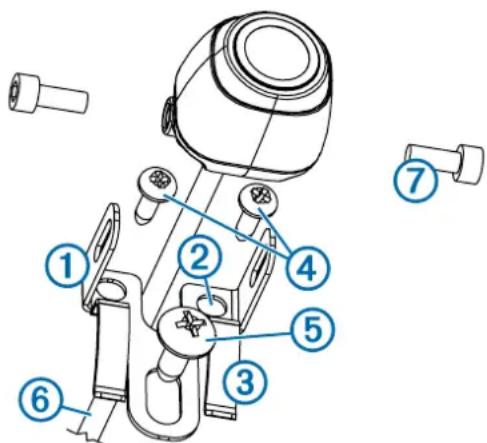

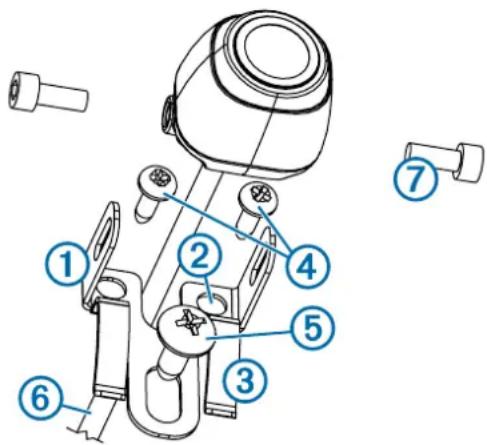

1 Placer beslaget ① på monteringsstedet.

- Hvis du monterer beslaget direkte på overfladen af dit køretøj, skal du markere placeringen af de to huller på beslaget ②.

- Hvis du monterer beslaget på en nummerplade, skal du fjerne den ene af nummerpladeskruerne og klipse beslaget på plads, således at hullet i beslaget ③ passer mod hullet i nummerpladen.

3 Fastgør beslaget på køretøjet ved brug af den de medfølgende selvskørende, fladhovede skruer ④ eller den nummerpladeskrue, du fjernede i trin 2 ⑤.
4 Placer kameraet i beslaget, og find det bedste sted til indføring af kamerakablet ⑥ i køretøjet.
5 Brug et passende borehoved til at bore et hul til kameraets kabling, när det skal føres ind i køretøjet.
6 Led kameraets kabel igennem hullet, og før det ind til transmitteren. 15 m (50 ft.) forlængerkabler kan evt. købes separat.
7 Fastgør kameraet i beslaget ved brug af unbrakoskruerne ⑦.
8 Juster kameravinklen, og stram unbrakoskruerne med den medfølgende unbrakonøgle.
9 Påfør RV-forsegler omkring kablet på det sted, hvor det ledes ind i køretøjet (valgfrit).

Montering af transmitteren

Før du monterer transmitteren permanent, skal du afprøve installationsstedet for korrekt funktionalitet (Afprøvning af sted til placering af kamera og transmitter).

1 Fastgør transmitteren på installationsstedet ved brug af monteringsdele, der egner sig til stedet, f.eks. skruer, bolte eller kabelklemmer.
Den sikringsholder, der er placeret i nærheden af transmitteren, er ikke vandtæt. Montering af sikringsholderen på et sted, der er udsat for vind og vejr, anbefales ikke.
2 Tilslut kameraet og transmitterkablerne.
Stikket mellem kameraet og transmitteren er ikke vandtæt. Hvis du opretter denne tilslutning på et sted, der er udsat for vind og vejr, skal du sikre dig, at tilslutningen er vandtæt.
3 Slut strømkablet ① fra transmitteren til en 12–24 V DC-strømkilde, gerne en baklygte ②, ved brug af et loddefrit kabelsplejsningsstik (medfølger ikke).

BEMÆRK: For tilslutning af transmitteren til en konstant 12-24 V DC-kilde (f.eks. kørelyset) i stedet for baklygten skal du koble strøm til transmitteren manuelt. Transmitteren kan dræne køretøjets batteri, hvis den forbliver tændt.

4 Hvis du ikke bruger et loddefrit kabelsplejsningsstik, skal de elektriske tilslutninger loddes og forsynes med varmekrymperør med henblik på at beskytte dem imod vejr og vind.

Appendiks

Flere kameraer

Du kan parre op til fire trådløse kameraer med BC 30 modtagerkablet. Du kan for eksempel parre et bakkamera, der er installeret på dit køretøj, med et andet bakkamera, som er installeret på en anhænger. Se BC 30 Trådløst bakkamera

Brugervejledning for at få mere at vide om parring af flere kameraer.

Sådan henter du brugervejledningen

Du kan hente den nyeste brugervejledning fra internettet.

2 Se eller download den komplette brugervejledning i dit foretrukne format.

Specifikationer

Forsyningsspænding til kamera og transmitter	Fra 9 til 28 Vdc
Transmittersikring 500 mA, fast-blow
Strømforbrug for kamera og transmitter	150 mA ved 12 V DC
Vandtæthedsklassifikation for kamera og transmitter	IEC 60529 IPX7*
Kameratemperaturområde Fra -40° til 85° C (fra -40° til 185° F)
Temperaturområde for transmitter og receiverkabel	Fra -20° til 70° C (fra -4° til 158° F)
Indgangsspænding for receiverkabel Fra	10 til 24 V
Receiverkabelsikring 2 A, 250 V

*Enheden tåler hændelig udsættelse for vand op til 1 m i op til 30 min. Du kan finde flere oplysninger på www.garmin.com/waterrating.
