BC™ 30 draadloze achteruitrijcamera Installatie-instructies

Inleiding

WAARSCHUWING

Lees de gids Belangrijke veiligheids- en productinformatie in de verpakking voor productwaarschuwingen en andere belangrijke informatie.

Garmin raadt aan dat een ervaren installateur met kennis van elektrische systemen het toestel installeert. Het onjuist aansluiten van stroomkabels kan schade toebrengen aan het voertuig of de accu, en kan persoonlijk letsel veroorzaken.

Verwijder bij het aansluiten van de voedingskabel niet de geïntegreerde zekeringhouder. Om het risico van letsel of schade aan het product door brand of oververhitting te voorkomen, dient de juiste zekering te worden gebruikt, zoals vermeld in de productspecificaties. Als de voedingskabel wordt aangesloten zonder gebruik van de juiste zekering, vervalt de garantie op het product.

LET OP

Draag altijd een veiligheidsbril, oorbeschermers en een stofmasker tijdens het boren, zagen en schuren.

KENNISGEVING

Controleer voordat u gaat boren of zagen wat zich aan de andere kant van het oppervlak bevindt.

Deze installatie-instructies zijn niet van toepassing op een specifiek voertuigtype en zijn bedoeld als algemene richtlijn bij het installeren van dit product op uw voertuig. Neem bij vragen over uw specifieke voertuig contact op met de fabrikant van uw voertuig.

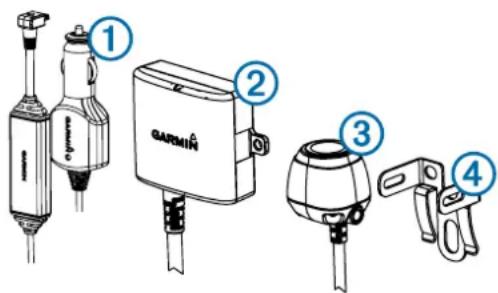

Overzicht van het toestel

Onderdeel Beschrijving

1	BC 30 ontvangerkabelHet GPS-toestel moet via deze kabel van stroom worden voorzien om te kunnen communiceren met de camera.
2	Zender
3	Camera
4	Montagesteun voor camera

Benodigd gereedschap

• Boormachine en boor van 9,09 mm (0,36 inch, maat T)
  • Nr. 2 kruiskopschroevendraaier
• Schroeven, bouten of kabelbinders (om de zender te bevestigen)
• Knijpconnector of soldeer en krimpkous
• RV-kit (optioneel)

Installatie

De ontvanger installeren

Voordat u de BC 30 ontvangerkabel kunt installeren, moet u de software op uw GPS-toestel bijwerken naar de nieuwste softwareversie. Uw GPS-toestel is mogelijk niet compatibel met de BC 30 camera zonder de meest recente software. Lees de gebruikershandleiding bij uw GPS-toestel of ga naar garmin.com /express voor meer informatie over het bijwerken van uw GPS-toestel.

De ontvanger voor de draadloze camera is ingebouwd in de BC 30 ontvangerkabel die is meegeleverd met uw draadloze achteruitrijcamera.

Gebruik de BC 30 ontvangerkabel die is meegeleverd met uw BC 30 camera om uw GPS-toestel te verbinden met de stroomvoorziening van uw voertuig.

Raadpleeg de handleiding van uw GPS-toestel voor meer informatie over het aansluiten op de stroomvoorziening van uw voertuig.

OPMERKING: De BC 30 ontvangerkabel bevat een verkeersinformatie-ontvanger. Als uw GPS-toestel beschikt over levenslange verkeersinformatie, blijven de functies voor verkeersinformatie gewoon werken wanneer u de BC 30 ontvangerkabel gebruikt.

Aandachtspunten bij het bevestigen van de camera

Houd rekening met de volgende aandachtspunten bij de keuze van een montagelocatie voor de camera.

• U dient een voorziene montagelocatie te testen voordat u de camera definitief monteert.
• Als u de camera hoger op de achterkant van het voertuig installeert, krijgt u een betere kijkhoek.
• De meegeleverde beugel kan op een kentekenplaat of soortgelijk oppervlak worden geklikt, of kan worden vastgemaakt op de achterkant van het voertuig met de meegeleverde zelftappende bolkopschroeven.

Aandachtspunten met betrekking tot zenderlocatie en bedrading

KENNISGEVING

U dient de zender niet vast te houden of op uw lichaam te dragen terwijl deze in gebruik is.

Houd rekening met de volgende aandachtspunten bij de keuze van een locatie voor het installeren van de draadloze zender.

• Test een voorziene installatielocatie voordat u de zender definitief installeert.
• Sommige voertuigen bieden geen constant minimumvoltage voor de achteruitrijlichten. U moet een auto-relais gebruiken wanneer u de zender en camera aansluit op een voedingsbron die geen constant voltage levert.
• Hoewel de zender het videosignaal over een afstand van ca. 13,5 m (45 ft.) kan overbrengen, heeft de locatie van de zender mogelijk invloed op dit bereik.
  • Hoe dichter u de zender bij de ontvanger installeert, hoe betrouwbaarder het signaal.

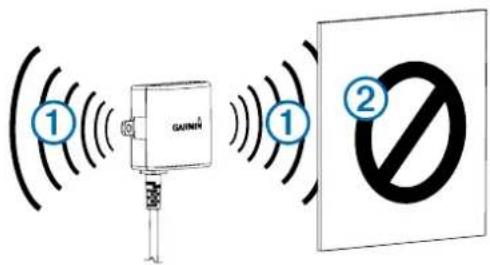

• De zender geeft het beste signaal wanneer een van de platte oppervlakken ① in de richting van de ontvanger wijst.

① Gaunin ① ②

• Massieve metalen voorwerpen of apparaten ② in het pad van de zender beperken de zendafstand aanzienlijk.

- Hoe minder massieve objecten aanwezig zijn in het pad tussen de zender en het toestel, hoe betrouwbaarder het signaal.

• Als de afstand tussen de camera en de zender groter is dan de lengte van de meegeleverde kabel, kunt u extra verlengkabels gebruiken. U kunt een verlengkabel van 15 m (50 ft.) aanschaffen, en u kunt zelfs meer dan één verlengkabel installeren. Bezoek uw plaatselijke Garmin dealer of ga naar www.garmin.com voor meer informatie.
• De zekeringhouder bij de zender is niet waterdicht. Het wordt afgeraden om de zekeringhouder te installeren op een locatie die is blootgesteld aan de elementen.
• De connector tussen de camera en de zender is niet waterdicht. Zorg ervoor dat de verbinding waterdicht is als u deze wilt maken op een locatie die is blootgesteld aan de elementen.
• Als u de camera op een boottrailer installeert of op een andere locatie die kan blootstaan aan water, dient u alle kabelaansluitingen en de zekeringhouder in de zenderkabel waterdicht te maken.

De locatie van de camera en de zender testen

1 Bevestig de camera tijdelijk op de voorziene montagelocatie.
2 Plaats de zender tijdelijk op de voorziene installatielocatie en verbind deze met de voeding en de camera.

TIP: Als u de bedrading van uw voertuig niet wilt losmaken voor deze test, kunt u de zender en camera aansluiten op een 12 V gelijkstroombatterij.

3 Test de zender op correcte werking door stroom toe te voeren naar het GPS-toestel via de BC 30 ontvangerkabel. Als u geen videobeelden op het GPS-toestel ziet op de gewenste installatielocatie, verplaats de zender dan naar een andere locatie en probeer het opnieuw.
4 Herhaal stap 2-3 totdat de zender goed werkt.
5 Test het camerabeeld door de videobeelden op het toestel te bekijken.
6 Als de camera geen optimaal zicht biedt voor uw voertuig, verplaats deze dan naar een andere locatie en probeer het opnieuw.
7 Herhaal stap 5–6 totdat de montagelocatie van de camera optimaal zicht biedt voor uw voertuig.

TIP: Onthoud welke richting boven is bij het testen van het camerabeeld, zodat u bent verzekerd van een correcte permanente bevestiging.

De camera monteren

Voordat u de camera permanent monteert, moet u controleren of de montagelocatie optimaal zicht biedt voor uw voertuig (De locatie van de camera en de zender testen).

Als u de camera al op de beugel hebt aangebracht, moet u deze eerst losmaken.

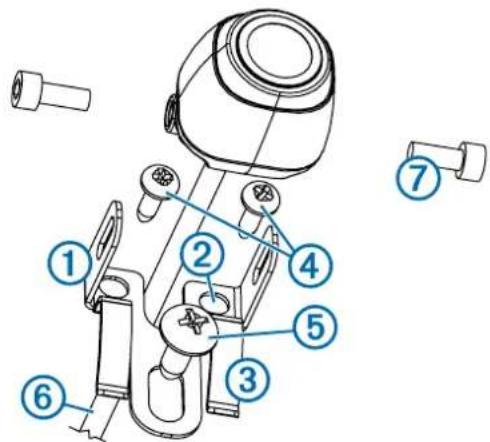

1 Plaats de beugel ① op de montagelocatie.

2 Selecteer een optie:

• Als u de beugel direct op het oppervlak van uw voertuig monteert, markeert u de locatie van de twee gaten in de beugel ②.
• Als u de beugel op een kentekenplaat aanbrengt, verwijder dan een van de schroeven van de kentekenplaat en breng de steun zo aan dat het gat in de beugel ③ op één lijn ligt met het gat in de kentekenplaat.

3 Bevestig de beugel op het voertuig met de meegeleverde zelftappende schroeven ④ of met de schroef van de kentekenplaat ⑤ die u in stap 2 hebt verwijderd.
4 Plaats de camera in de beugel en bepaal waar de camerakabel ⑥ het beste het voertuig kan worden binnengeleid.
5 Boor met een geschikte boor een gat voor de camerakabel.
6 Voer de camerakabel door het gat en leid de kabel naar de locatie van de zender.

Verlengkabels van 15 m (50 ft.) kunnen zo nodig apart worden aangeschaft.

7 Bevestig de camera in de beugel met de meegeleverde zeskantige bouten ⑦.
8 Stel de hoek van de camera in en draai de zeskantige bouten vast met de meegeleverde sleutel.
9 Breng RV-kit rond de kabel aan op de plaats waar deze het voertuig binnengaat (optioneel).

De zender installeren

Voordat u de zender permanent installeert, moet u testen of de zender correct werkt op de betreffende locatie (De locatie van de camera en de zender testen).

1 Bevestig de zender op de installatielocatie met geschikte bevestigingsmaterialen zoals schroeven, bouten of kabelbinders. De zekeringhouder bij de zender is niet waterdicht. Het wordt afgeraden om de zekeringhouder te installeren op een locatie die is blootgesteld aan de elementen.
2 Sluit de camera en de kabels van de zender aan. De connector tussen de camera en de zender is niet waterdicht. Zorg ervoor dat de verbinding waterdicht is als u deze wilt maken op een locatie die is blootgesteld aan de elementen.
3 Sluit de voedingskabel ① van de zender aan op een 12–24 V gelijkstroombron, bij voorkeur een achteruitrijlicht ②, met behulp van een knijpconnector (niet meegeleverd).

OPMERKING: Als u de zender verbindt met een constante 12–24 V gelijkstroombron (zoals een rijlicht) in plaats van een achteruitrijlicht, moet u de stroom naar de zender handmatig inschakelen. De zender kan uw accu doen leeglopen als deze niet wordt uitgeschakeld.

4 Als u geen knijpconnector gebruikt voor de verbinding, soldeer de elektrische onderdelen dan vast en isoleer ze met een krimpkous om ze te beschermen tegen de elementen.

Appendix

Meerdere camera's

U kunt maximaal vier draadloze camera's koppelen met de BC 30 ontvangerkabel. U kunt bijvoorbeeld één op uw voertuig geïnstalleerde achteruitrijcamera koppelen en een tweede camera die op een aanhanger is geïnstalleerd. Zie de BC 30 draadloze camera gebruikershandleiding voor informatie over het koppelen van meerdere camera's.

De gebruikershandleiding downloaden

U kunt de meest recente gebruikershandleiding downloaden op internet.

1 Ga naar garmin.com/manuals/BC30.
2 Bekijk of download de volledige gebruikershandleiding in de indeling van uw voorkeur.

Specifications

Ingangsspanning camera en zender	Van 9 tot 28 V gelijkstroom
Zekering zender 500 mA, snelle zekering
Stroomverbruik camera en zender	150 mA bij 12 V gelijkstroom
Waterbestendigheid camera en zender	IEC 60529 IPX7*
Temperatuurbereik camera Van -40° tot 85°C (van -40° tot 185°F)
Temperatuurbereik zender en ontvangerkabel	Van -20° tot 70°C (van -4° tot 158°F)
Ingangsspanning ontvangerkabel Van 10 tot 24 V
Zekering ontvangerkabel 2 A, 250 V

*Het toestel is bestand tegen incidentele blootstelling aan water tot een diepte van 1 meter gedurende maximaal 30 minuten. Ga voor meer informatie naar www.garmin.com/waterrating.
