BC™ 30 Videocamera posteriore wireless Istruzioni di installazione

Introduzione

ATTENZIONE

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione.

Garmin consiglia di far installare il dispositivo esclusivamente da tecnici esperti e qualificati. Il collegamento errato del cavo di alimentazione potrebbe provocare danni al prodotto o alla batteria, nonché lesioni alla persona.

Quando si collega il cavo di alimentazione, non rimuovere il portafusibili. Per evitare possibili lesioni o danni al prodotto dovuti a incendio o surriscaldamento, è necessario che il fusibile appropriato sia installato come indicato nelle specifiche del prodotto. Inoltre, il collegamento del cavo di alimentazione senza che sia installato il fusibile appropriato invaliderà la garanzia del prodotto.

AVVISO

Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

AVVERTENZA

Prima di effettuare fori o tagli verificare l'eventuale presenza di oggetti nel lato opposto della superficie da tagliare.

Queste istruzioni di installazione non si riferiscono a un tipo di veicolo specifico, ma fungono da guida generale per l'installazione di questo prodotto. Per domande specifiche sul veicolo, è necessario contattare il produttore del veicolo.

Panoramica del dispositivo

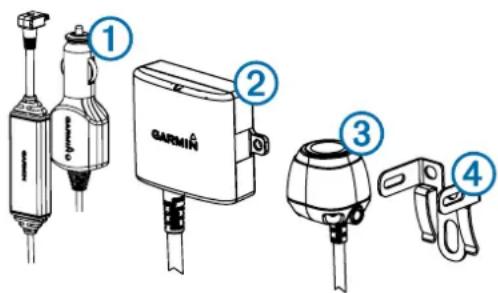

Elemento Descrizione

1	Cavo del ricevitore BC 30Il dispositivo GPS deve essere alimentato tramite questo cavo per comunicare con la videocamera.
2	Trasmettitore
3	Videocamera
4	Staffa di montaggio della videocamera

Strumenti necessari per l'installazione

• Trapano e punta da trapano da 9,09 mm (0,36 poll.) o impugnatura a T
  • Cacciavite a croce 2
  • Viti, bulloni o fascette (per fissare il trasmettitore)
• Connettori a crimpatura oppure saldatore e guaina termorestringente
  • Sigillante siliconico (opzionale)

Installazione

Installazione del ricevitore

Prima di poter installare il cavo del ricevitore BC 30, è necessario aggiornare il dispositivo GPS alla versione software più recente. Il dispositivo GPS in uso potrebbe non essere compatibile con la videocamera BC 30 senza il software più recente. Consultare il Manuale Utente del dispositivo GPS o visitare il sito Web garmin.com/express per ulteriori informazioni sull'aggiornamento del dispositivo GPS.

Il ricevitore della videocamera wireless è integrato nel cavo accendisigari BC 30 incluso nella confezione.

Utilizzare il cavo del ricevitore BC 30 incluso con la videocamera BC 30 per collegare il dispositivo GPS all'alimentazione del veicolo.

Consultare il Manuale Utente del dispositivo GPS per ulteriori informazioni sul collegamento all'alimentazione del veicolo.

NOTA: il cavo del ricevitore BC 30 include un ricevitore Info Traffico. Se il dispositivo GPS in uso include un abbonamento infotraffico a vita, la funzione di informazioni sul traffico continua a funzionare anche con il cavo del ricevitore BC 30.

Informazioni sull'installazione della videocamera

Quando si seleziona una posizione di installazione per la videocamera, tenere presente quanto segue.

• È necessario testare una posizione di montaggio prima di installare definitivamente la videocamera.
• Installare la videocamera più in alto nella parte posteriore del veicolo consente di ottenere un angolo di visualizzazione migliore.
• La staffa inclusa può essere agganciata a una targa o ad altre superfici simili oppure può essere fissata alla parte posteriore del veicolo tramite le viti autofilettanti senza punta.

Informazioni sulla posizione e sul cablaggio del trasmettitore

AVVERTENZA

Il trasmettitore non è concepito per essere tenuto in mano o indossato durante l'utilizzo.

Nella scelta della posizione di installazione del trasmettitore wireless, tenere presente quanto segue.

• È necessario effettuare un test di funzionamento prima di installare il trasmettitore in modo definitivo.
• Alcuni veicoli non forniscono una tensione minima costante alle lampadine della retromarcia. È necessario utilizzare un relè automobilistico per prelevare l'alimentazione per il trasmettitore e per la videocamera da una fonte discontinua.
• Sebbene la trasmissione del segnale video può avvenire fino a una distanza di circa 13,5 m (45 piedi), la posizione del trasmettitore può influire su questo valore.

• Più vicino viene installato il trasmettitore al ricevitore, più stabile sarà il segnale.

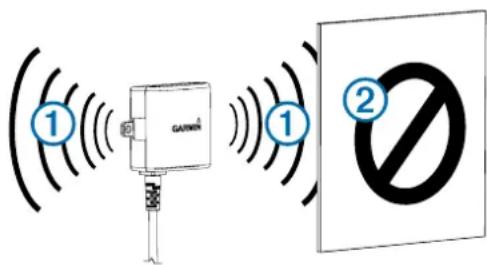

Il trasmettitore fornisce il segnale migliore quando la sua superficie piana ① è rivolta verso il ricevitore.

① ① ②

La presenza di metalli duri o di elettrodomestici ② nella traiettoria del trasmettitore riduce considerevolmente la distanza di trasmissione.
- Minore è il numero di oggetti solidi presenti tra la traiettoria del trasmettitore e il dispositivo, più stabile è il segnale.
- Se la distanza tra la videocamera e il trasmettitore supera la lunghezza del cavo incluso, è possibile utilizzare prolunghe aggiuntive. È possibile acquistare una prolunga da 15 m (50 piedi) ed è possibile installarne più di una. Contattare il concessionario Garmin oppure visitare il sito Web www.garmin.com per ulteriori informazioni.
- Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione esposta agli agenti atmosferici.
- Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue questo collegamento in una posizione esposta agli agenti atmosferici, è necessario accertarsi che tale collegamento sia impermeabile.
- Se si sta installando la videocamera sul carrello di un'imbarcazione o su un'altra posizione che potrebbe essere soggetta a spruzzi di acqua, impermeabilizzare tutti i cavi e il portafusibili nel cavo del trasmettitore.

Test della videocamera e della posizione del trasmettitore

1 Fissare temporaneamente la videocamera nella posizione di installazione desiderata.
2 Posizionare temporaneamente il trasmettitore nella posizione di installazione desiderata, quindi collegarlo all'alimentazione e alla videocamera.

SUGGERIMENTO: per evitare di attorcigliare il cavo del trasmettitore con i cavi del veicolo durante il test, è possibile collegare provvisoriamente il trasmettitore e la videocamera a una batteria da 12 V cc.

3 Testare il corretto funzionamento del trasmettitore fornendo alimentazione al dispositivo GPS tramite il cavo accendisigari del ricevitore BC 30.

Se non vengono visualizzate immagini video sul dispositivo GPS, spostare il trasmettitore in un'altra posizione ed eseguire nuovamente il test.

4 Ripetere i passi 2–3 finché il trasmettitore non funziona correttamente.
5 Testare la visuale delle videocamera osservando il video sul dispositivo.
6 Se la videocamera non fornisce l'inquadratura ottimale, spostarla in un'altra posizione ed eseguire nuovamente il test.
7 Ripetere i passi 5–6 finché la posizione di montaggio della videocamera non soddisfa le necessità.

SUGGERIMENTO: prendere nota dell'orientamento della videocamera per assicurarsi della correttezza dell'installazione definitiva.

Installazione della videocamera

Prima di installare definitivamente la videocamera, è necessario testare la posizione di montaggio per ottenere una visuale ottimale del veicolo (Test della videocamera e della posizione del trasmettitore).

Se la videocamera è stata già collegata alla staffa, è necessario prima disassemblarla.

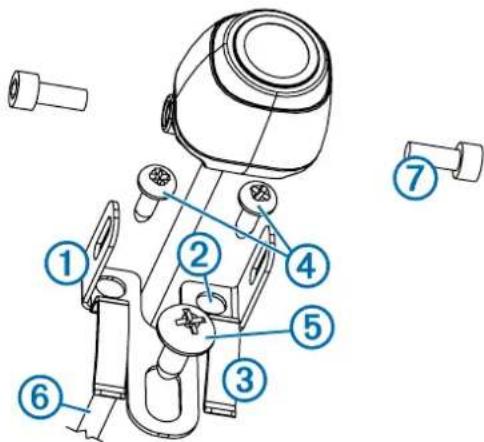

1 Posizionare la staffa ① nella superficie di installazione.

2 Selezionare un'opzione:

• Se si sta installando la staffa direttamente sulla superficie del veicolo, contrassegnare le posizioni dei due fori sulla staffa ②.
• Se si sta installando la staffa su una targa, rimuovere le viti dalla targa e posizionare la staffa in modo tale che il foro sulla staffa ③ sia allineato a quello sulla targa.

3 Fissare la staffa sul veicolo tramite le viti autofilettanti ④ o la vite della targa rimossa nel passo 2 ⑤.
4 Posizionare la videocamera nella staffa e stabilire la posizione migliore per inserire il cavo della videocamera ⑥ nel veicolo.
5 Utilizzando la punta da trapano appropriata, praticare un foro per l'inserimento del cavo della videocamera nel veicolo.
6 Inserire il cavo della videocamera nel foro e instradarlo verso la posizione del trasmettitore.

All'occorrenza, è possibile acquistare separatamente prolunghe da 15 m (50 piedi).

7 Fissare la videocamera nella staffa utilizzando le rondelle esagonali ⑦.
8 Regolare l'angolazione della videocamera e serrare le rondelle esagonali utilizzando la chiave esagonale inclusa.
9 Applicare del sigillante RV sul cavo nel punto in cui viene inserito nel veicolo (opzionale).

Installazione del trasmettitore

Prima di installare definitivamente il trasmettitore, è necessario testare la posizione di installazione per il corretto funzionamento (Test della videocamera e della posizione del trasmettitore).

1 Fissare il trasmettitore alla posizione di installazione utilizzando la minuteria appropriata per la posizione, ad esempio viti, rondelle o fascette.

Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione esposta agli agenti atmosferici.

2 Collegare la videocamera e i cavi del trasmettitore.

Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue questo collegamento in una posizione esposta agli agenti atmosferici, è necessario accertarsi che tale collegamento sia impermeabile.

3 Collegare il cavo di alimentazione ① dal trasmettitore a una fonte di alimentazione a 12–24 V CC, preferibilmente una lampadina della retromarcia ②, utilizzando un connettore con cavi uniti senza saldatura (non incluso).

NOTA: il collegamento del trasmettitore a una fonte da 12-24 V CC fissa (come un DRL) invece che a una lampadina della retromarcia, richiede di attivare manualmente il trasmettitore tramite un interruttore. Se lasciato acceso, il trasmettitore potrebbe consumare la batteria del veicolo.

4 Se non è stato utilizzato un connettore con cavi uniti senza saldatura, saldare e termorestringere i collegamenti elettrici per proteggerli dagli agenti atmosferici.

Appendice

Più videocamere

È possibile associare fino a quattro videocamere wireless con il cavo del ricevitore BC 30. Ad esempio, è possibile associare una videocamera posteriore installata nel veicolo a un'altra installata su un rimorchio. Per informazioni sull'associazione di più videocamere, consultare il Manuale utente della videocamera posteriore wireless BC 30.

Manuale Utente

La versione più recente del Manuale Utente può essere scaricata dal Web.

1 Visitare il sito Web garmin.com/manuals/BC30.
2 Visualizzare e scaricare il manuale utente completo nel formato desiderato.

Caratteristiche tecniche

Tensione in ingresso della videocamera e del trasmettitore	Da 9 a 28 V cc
Fusibile del trasmettitore 500 mA, fusibile rapido
Assorbimento in corrente della videocamera e del trasmettitore	150 mA a 12 V cc
Grado di impermeabilità della videocamera e del trasmettitore	IEC 60529 IPX7*
Temperatura operativa della videocamera	Da -40° a 85°C (da -40° a 185°F)
Temperatura operativa del trasmettitore e del cavo del ricevitore	Da -20° a 158°F (da -4° a 70°C)
Tensione in ingresso del cavo del ricevitore	Da 10 a 24 V
Fusibile del cavo del ricevitore 2 A, 250 V

*Il dispositivo resiste all'esposizione accidentale all'acqua fino a 1 m per 30 min. Per ulteriori informazioni, visitare il sito Web www.garmin.com/waterrating.
