MANUALE UTENTE BC 35 GARMIN

Istruzioni di installmente 8

Istruzioni di installmente

Introduzione

AVVERTENZA

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione.

Garmin consiglia di far installare il dispositivo esclusivamente da tecnici esperti e qualificati. Il collegamento errato del cavo di alimentazione potrebbe provocare danni al prodotto o alla batteria, nonché lesioni alla persona.

Quando si collega il cavo di alimentazione, non rimuovere il portafusibili. Per evitare possibili lesions o danni al prodotto dovuti a incendio o surriscaldamento, è necessario che il fusibile appropriato sia installato come indicato nelle specifiche del prodotto. Inoltre, il collegamento del cavo di alimentazione除去 che sua installment il fusibile appropriato invalidere la garanzia del prodotto.

ATTENZIONE

Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguala protezione per l'udito.

AVVISO

Prima di effettuare fori o tagli verificare l'eventuale presenza di oggetti nel lato opposto della superficie da tagliare.

Queste istruzioni di installmente non si riferiscono a un tipo di veicolo specifico, ma fungono da guida generale per l'installazione di quello prodotto. Per domande specifiche sul veicolo, è necessario contattare il produttore del veicolo.

Panorama del dispositivo

Elemento Descrizione

①	Trasmettitore
②	Videocamera
③	Staffa di montaggio della videocamera

Strumenti necessari per l'installazione

• Trapano e punta da trapano da 10 mm (0,397 poll.)
  Cacciavite a croce
  Viti, bulloni o fascette (per fissare il trasmettitore)
• Connettori a crimpatura oppure saldatore e guaina termorestringente
• Sigillante siliconico (opzionale)

Installazione

Informazioni sull'installazione della videocamera

Quando si selezione una posizione di installatione per la videocamera, tenere presente quando segue.

• É necessario testare una posizione di montaggio prima di installare definitivement la videocamera.

• Installare la videocamera più in alto nella parte posteriore del veicolo consente di ottener e un angolo di visualizzazione migliorare.

• La staffa inclusa può essere agganciata a una targa o ad altre superfici simili oppure può essere fissata alla parte posteriore del veicolo tramite le viti autofilettanti sulla punta.

Informazioni sulla posizione e sul cablaggio del trasmettitore

AVVISO

Il trasmettitore non è concepito per essere tenuto in mano o indossato durante l'utilizzo.

Nella scelta della posizione di installatione del trasmettitore wireless, tenere presente quando segue.

• É necessario effettuire un test di funzionamento prima di installare il trasmettitore in modo definitivo.
• Alcuni veicoli non forniscono una tensione minima costante alle lampadine della retromarcia. è necessario utilizzato un relè automobilistico per prelevare l'alimentazione per il trasmettitore e per la videocamera da una fonte discontinua.

• Sebbene la trasmissione del segnale video abbia una portata di circa 45 ft (13.5 m), la posizione del trasmettitore cui influire su但这a distanza.

• Più vicino viene installato il trasmettitore al dispositivo, più stabile sare è segnale.

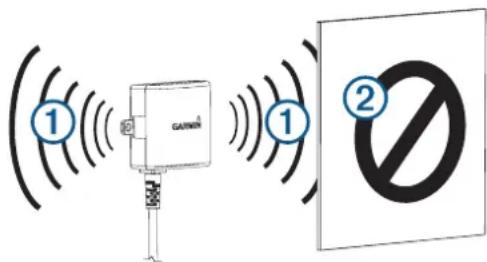

• Il segnale trasmette dalle superfici piane anteriore e posteriori ① del trasmettitore. Il trasmettitore fornisce il segnale migliorare quando la sua superficie piana è rivolta verso il ricevitore.

La presenza di metalli o di apparecchiature elettriche ② nella traiettoria del trasmettitore riduce considerevolmente la distanza di trasmissione.
- Minore è il numero di oggetti solidi presenti tra la traiettoria del trasmettitore e il disposativo, più stabile è il segnale.

• Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione esostaagli agenti atmosalferici.
• Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue quello collegamento in una posizione espostaagli agenti atmossferici, è necessario accertarsi che tale collegamento sia impermeabile.
• Se si sta installando la videocamera sul carrello di un'imbarcazione o su un'altra posizione che potrebbe essere soggetta a spruzzi di acqua, impermeabilizzare tutti i cavi e il portafusibili nel cavo del trasmettitore.

Test della videocamera e della posizione del trasmettitore

1 Fissare temporaneamente la videocamera nella posizione di installazione desiderata.
2 Posizione temporaneamente il trasmettitore nella posizione di installazione desiderata, quando collegarlo all'alimentazione e alla videocamera.

SUGGERIMENTO: per evitare di attorcigliare il cavo del trasmettitore con i cavi del veicolo durante il test, è possibile collegare provvisiamente il trasmettitore e la videocamera a una batteria da 12 V cc.

3 Testare il corretto funzionamento del trasmettitore visualizzando le immagini provenienti alla videocamera su un dispositivo Garmin compatibile.

NOTA: potrebbe essere necessario dover associare la videocamera al dispositivo Garmin prima di poter visualizzare l'imagine e verificare la posizione del trasmettitore (Associazione della videocamera al dispositivo di navigazione Garmin, pagina 9).

Se non viene visualizzato nulla sul disposito Garmin nella posizione di installmente desiderata, spostare il trasmettitore altrove ed eseguire nuovamente il test.

4 Ripetere i passi 2-3 finché il trasmettitore non funziona correttamente.
5 Testare la visuale delle videocamera osservando il video sul dispositivo.
6 Se la videocamera non fornisce l'inquadratura ottimale, spostarla in un'altra posizione ed eseguire nuovamente il test.
7 Ripetere i passi 5-6 finché la posizione di montaggio della videocamera non soddisfa le necessità.

SUGGERIMENTO: durante il test, prendere notadell'orientamento della videocamera per assicurarsi della correttezza dell'infallazione definitiva.

Installazione della videocamera

Prima di installare definitivement la videocamera, è necessario testare la posizione di montaggio per ottenere una visuale ottimale del veicolo (Test della videocamera e della posizione del trasmettitore, pagina 8).

Se la videocamera è stata agli collegata alla staffa, è necessario prima disassemblarla.

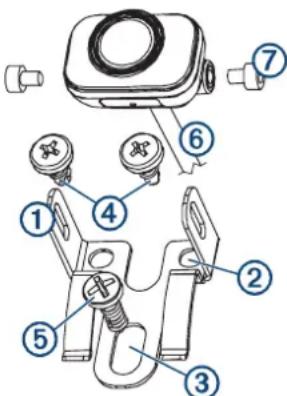

1 Posizione la staffa ① nella superficie di installmente.

2 Selezionare un'opzione:

• Se si sta installmentando la staffa direttamente sulla superficie del veicolo, contrassegnare le posizioni dei due fori sulla staffa ②.
• Se si sta installmento la staffa su una targa, rimuovere le viti alla targa e agganciere la staffa alla targa allineando il foro sulla staffa ③ al foro sulla targa.

3 Fissare la staffa sul veicolo tramite le viti autofilettanti ④ o la vite della targa rimossa nel passo 2 ⑤
4 Posizione la videocamera nella staffa e stabilire la posizione migliorare per insertire il cavo della videocamera ⑥ nel veicolo.
5 Utilizzando la punta da trapano appropriata, praticare un foro per l'insertimento del cavo della videocamera nel veicolo.

6 Inserire il cavo della videocamera nel foro e intradarlo verso la posizione del trasmettitore.
7 Fissare la videocamera nella staffa utilizzato le rondelle esagonali ⑦.
8 Regolare l'angolazione della videocamera e serra le rondelle esagonali utilizzando la chiave esagonale inclusa.
9 Applicare del sigillante RV sul cavo nel punto in cui viene inserto nel veicolo (opzionale).

Installazione del trasmettitore

Prima di installare definitivement il trasmettitore, è necessario testare la posizione di installatione per il corretto funzionamento (Test della videocamera e della posizione del trasmettitore, pagina 8).

1 Fissare il trasmettitore alla posizione di installmente utilizzando la minuteria appropriata per la posizione, ad esempio viti, rondelle o fascette.
Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione espostaagli agenti atmosferici.
2 Collegare la videocamera e i cavi del trasmettitore.
Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue quello collegamento in una posizione espostaagli agenti atmossferici, è necessario accertarsi che tale collegamento sia impermeabile.
3 Collegare il cavo di alimentazione ① dal trasmettitore a una fonte di alimentazione a 12-24 V CC, preferibilmente una lampadina della retromarcia ② , utilizzato un connettore con cavi uniti alla saldatura (non incluso).

NOTA: il collegamento del trasmettitore a una fonte da 12-24 V CC fissa (come un DRL)"Ince che a una lampadina della retromarcia, richiede di attivare manualmente il trasmettitore tramite un interruptore. Se lasciato acceso, il trasmettitore potrebbe consumare la batteria del veicolo.

4 Se non è stato utilizzato un connettore con cavi unitienza saldatura, saldare e termorestringere i collegamenti elettrici per proteggerli dagli agenti atmosalferici.

Associazione della videocamera al dispositivo di navigazione Garmin

1 Accendere il dispositorio di navigazione Garmin compatible e posizionarlo a una distanza massima di 3 m (10 piedi) alla videocamera.
2 Selezionare Applicazioni > Rear View.
3 Selezionare Aggiungi nuova videocamera
4Seguirleistruzioni visualizzate sullo schermo.

Piu videocamere

É possible associare sono a 4 videocamere wireless con un dispositivo Garmin compatible. Ad esempio, é possible associare una videocamera posteriore installata nell'abitacolo a un'altra installata su un rimorchio. Per informazioni sull'associazione di più videocamere, consultare il Manuale utente di BC 35.

Appendice

Manuale Utente

La versione più recente del Manuale Utente peut essere scaricata dal Web.

1 Visitare il site Web garmin.com/manuals/BC35.
2 Visualizzare e scaricare il manuale utente completo nel formato desiderato.

Specifique

Tensione in ingresso della videocamera e del trasmettitore	Da 9 a 28 V cc
Fusibile del trasmettitore 500 mA, fusibile	rapido
Assorbimento in currente della videocamera e del trasmettitore	150 mA a 12 V cc
Classificazione di impermeabilità (videocamera)	IEC 60529 IPX7*
Classificazione di impermeabilità (trasmettitore)	Non impermeabile
Temperatura operativa Da -20 a 70 °C (da -4 a 158 °F)

*La videocamera resiste all'esposizione accidentale all'acqua fino a 1 m per 30 min. Per ulteriori informazioni, visitare il sito Web www.garmin.com/waterrating.
