KÄYTTÖOHJE BC 35 GARMIN

Lue lisatietoja varoituksista ja muista tärkeista seikoista laitteen mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja -oppaasta.

Garmin suosittelee, etta laitteen asentaa kokenut asentaja, joka tuntee sahkojarjestelmat. Virtajohdon liittaminen vaarin saattaa johtaa ajoneuvon tai akun vahingoittumiseen tai henkilovahinkoon.

Kun liitā virtajohtoa, alä poista johdollista sulakepesää.

Tulipalosta tai yikuuumenemisesta seuraavien henkilovahinkojen ja tuotteen vahingoittumisen valttamiseksi asianmukaisen sulakkeen on oltava tuotteen teknisten tiotojen osoittamassa paikassa. Lisaksi virtajohdon liittaminen ilman asianmukaista sulaketta mitatōi tuotteen takuun.

HUOMIO

Pida turvalaseja, korvasuojaimia ja hengityssuojusta, kun paraat, sahaat tai hiot osia.

HUOMAUTUS

Tarkista aina ennen poraamista ja sahaamista poraus- tai leikkauspinnan taustapuoli.

Nämä asennusohjeet eivat ole tarkoitettu millekään tietylle ajoneuvotyypille. Niiden avulla voit asentaa tuotteen ajonevoon. Jos sinulla on ajoneuvokohtaista kysyttaa, otyhteys ajoneuvon valmistajaan.

Laitteen esittely

Kohde Kuvaus
1	Lähetin
2	Kamera
3	Kameran kiinnysteline

Tarvittavat tyokalut

• pora ja 10 mm:n (koko X, 0,397 tuumaa) poranterä
• ristipääruuvitalta (nro 2)
  ruuveja, pultteja tai nipusiteita (lahettimen kiinnittamiseen)
• juotteeton pikaliitin tai juotos ja kutistesukka
  -matkailuautoon tarkoitettua tiivistysainetta (valinnainen).

Asennus

Huomioitavaa kiinnitettaessa kameraa

Huomioi namä seikat, kun valitset kameran kiinnityspaikkaa.

• Testaa asennuspaikka, ennen kuin kiinnitat kameran pysyvästi.
  Kameran asentaminen tavallista ylemmas ajoneuvon taakse parantaa katselukulmaa.
  Mukana toimitetun telineen voi napsautta kiinnirekisterikilpeen tai muhun vastaavaan pintaan tai sen voi

kiinnittaa ajoneuvon taakse mukana toimitetuilla lieriokantaisilla ruuveilla.

Lahettimen sijaintiin ja kytkentaan liittyvaa huomioitavaa

HUOMAUTUS

Lahetintä ei ole tarkoitettu kaytettaväksi keholla, kun se on kaytössa.

Huomioi seuraavat seikat, kun valitset langattoman lahettimen asennuspaikkaa.

• Testaa harkitsemasi asennuspaikka, ennen kuin asennat lahettimen pysyvästi.
  Joissakin ajoneuvoissa peruutusvalot eivat saa jatkuvaa vahimmaisjannitettä ajoneuvosta. Kayta autorelettä, kun liität lahettimen ja kameran virtalähteeseen, joka ei tarjoa jatkuvaa jannitettä.

• Vaikka lahetin pystyy lahettamaaan videosignaalia noin 45 ft (13.5 m) paahan, lahettimen sijainti voi vaikuttaa sen lahetysalueeseen.

• Signaali on sitä luotettavampi, mitä lahemmas laitetta asennat yastaanottimen.

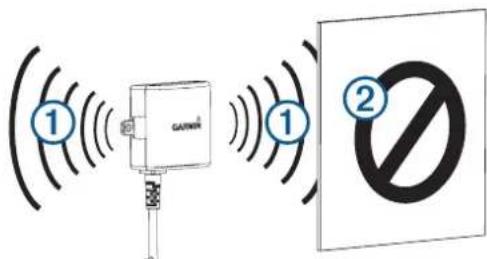

• Signaali lahetetaan lahettimen tasaisen etu- ja takapinnan ① kautta. Lahettimen signaali on voimakkain, kun jompikumpi tasainen pinta osoittaa vastaanotinta kohti.

Lahettimen signaalin tiella olevat tiviit metalliesineet tai laitteet ② kutistavat lahetysmatkaaa merkittavsti.
- Signaali on sitä luotettavampi, mitä vahemman kiinteita esineita lahettimen ja laitteen valillä on.

Lahettimen lahellä sijaitseva sulaketeline ei ole vesitiivis. Sulaketelinettä ei kannata asentaa paikkaan, joka altistuu saaoloille.
Kameran ja lahettimen valinen liitin ei ole vesitiivis. Jos teet tämän liittann paikassa, joka altistuu saaoloille, varmista etta liitantä on vesitiivis.
- Jos asennat kameran venetrailerin tai muuhun paikkaan, joka saattaa altistua vedelle, tiivista kaikki johdotukset ja lahetinkaapelin sulakepesa.

Kameran ja lahettimen sijainnin testaaminen

1 Kiinnita kamera valiaikaisesti haluamaasi asennuspaikkaan.
2 Aseta lahetin valiaikaisesti haluamaasi asennuspakkaan ja liita se virtualahteeseen ja kameraan.

VIHJE: jos et halua liittä lähetintä ajoneuvon virtalähteeseen tata testiä varten, voit liittä lähettimen ja kameran 12 Vdc:n akkuun.

3 Testaa lahettimen toiminta katsomalla kameran kuvaayhteensopivassa Garmin laitteessa.

HUOMAUTUS: kamera tarvitsee pariliittaa Garmin laitteseen, jotta kameran kuvaa voi katsella laitteella ja lahettimen sijainnin voi testata (Kameran pariliittaminen Garmin navigaattorin, sivu 27).

Jos Garmin laitteessa ei nay videokuvaa haluamassasi asennuspaikassa, siirra lahetin toiseen paikkaan ja testaa se uudelleen.

4 Toista vaiheita 2-3, kunnes lahetin toimii oikein.
5 Testaa kameran nakyvyys katsomalla videokuvaa laitteessa.
6 Jos kameran nakyma ei ole optimaalinen, siirra kamera toiseen paikkaan ja testaa se uudelleen.
7 Toista vaiheita 5-6, kunnes kameran nakyma on optimaalinen.

VIHJE: varmista kameran oikea asennussunta huomioimalla kameran suunta testatessasi kameraa.

Kameran kiinnittäminen

Ennen kuin kiinnitat kameran pysvvästi, testaa, että kiinnityspaikka on optimaalinen (Kameran ja lahettimen sijainnin testaaminen, sivu 26).

Jos olet jo kiinnittanyt kameran telineeseen, pura se.

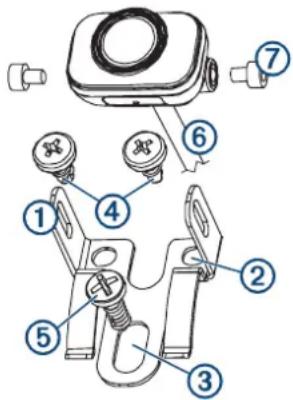

1 Aseta teline ① kiinnityspaikkaan.

2 Valitse vaihtoehto:

• Jos aiot asentaa telineen suoraan ajoneuvon pintaan, merkitse telineen kahden rei'an paikat ②.
• Jos aiot asentaa telineen reckisterikilpeen, irrota yksi reckisterikilven ruuveista ja napsauta teline kiinni reckisterikilpeen siten, etta telineen aukko ③ on reckisterikilven reli'an kohdalla.

3 Kiinittä teline ajoneuvoon joko mukana toimitetuilla ruuveilla 4 tai vaiheessa 2 irrottamallasirekisterikilven ruuvilla 5.
4 Aseta kamera telineeseen ja maärä paras kohta, josta kameran kaapeli ⑥ ohjataan ajoneuvon sisalle.
5 Poraa sopivalla poranterallä reikä, josta kameran kaapeli ohjataan ajoneuvon sisalle.
6 Pujota kameran kaapeli reiastä ja ohjaa se lahettimen sijaintiin.
7 Kiinnitä kamera telineeseen mukana toimitetuilla kuusiopulteilla ⑦.
8 Saadā kameran kulma ja kirista kuusiopultit mukana toimitetulla kuusiokokoavaimella.
9 Levita matkailuautoon tarkoitettua tiivisteainetta kaepelia varten poraamasi reian ymparille (valinnainen).

Lahettimen asentaminen

Testaa asennuspaikka, ennen kuin asennat lahettimen psvyvästi (Kameran ja lahettimen sjainnin testaaminen, sivu 26).

1 Kiinnitā lähetin asennuspaikkaan paikan mukaisilla tarvikkeilla, kuten ruuveilla, pulteilla tai nippusiteillä. Lähettimen lahellā sijaitseva sulaketeline ei ole vesittivis. Sulaketelinettä ei Kannata asentaa paikkaan, joka altistuu saaololle.
2 Liitta kameran ja lahettimen kaapelit. Kameran ja lahettimen valinen liitin ei ole vesitiivis. Jos teet taman liittann paikassa, joka altistuu saaoloille, varmista etta liitantä on vesitiivis.

3 Liitä lahettimen virtajohto 12-24 VDC:n virtalähteeseen, mieluiten peruutusvaloon ②, juotteettomalla pikaliittimella (ei mukana).

HUOMAUTUS: kun lahetin liitetaän pysyvään 12-24 VDC:n virtahteeseen (kuten huomiovaloon) eikä peruutusvaloon, virta on kytkettäva manuailisesti lahettimeen. Lahetin voi tyhjentaa ajoneuvon akun, jos se jatetaan paallee.

4 Jos et kayttanyt juotteetonta pikalitintä, juota sähkoliitannat ja kayta kutistesukkaa liitantöjen suojaamiseksi saaoloilta.

Kameran parilliittäminen Garmin navigaattorin

1 Kännistä yhteensopiva Garmin navigaattori ja tuo se eniintään 3 metrin (10 jalan) paahän kamerasta.
2 Valitse Sovellukset >Nakymä takaa.
3 Valitse Lisaa uusi kamera.
4 Seuraa nayton ohjeita.

Useita kameroita

Voit parilittä eniintän 4 langatonta kameraa yhteensopivaan Garmin laitteeseen. Voit parilittä esimerkikiyhden ohjaamoon asennetun peruutuskameran ja toisen, peravaunuun asennetun peruutuskameran. Lisatietoja usean kameran parilittämisesta on BC 35 kaytöoppaassa.

Liite

Käytöoppaan hakeminen

Voit ladata uusimman käytöoppaan internetista.

1 Siirry osoitteeseen garmin.com/manuals/BC35.
2 Tarkastele koko käytöopasta tai lataa se haluamassasi muodossa.

Tekniset tiedot

Kameran ja lahettimen tulojännite 9-28 Vdc
Lahettimen sulake 500 mA, pikasulake
Kameran ja lahettimen virrankäytö 150 mA	(12 Vdc)
Vesitiiviys (kamera) IEC 60529 IPX7*
Vesitiiviys (lähetin) Ei vesitiivis
Käytölämpötila -20-70 °C (-4-158 °F)

*Kamera kestää satunnaisen upottamisen enintäan 1 metrin syvyiseen veteen enintäan 30 minuutiksi. Lisatietoja on osoitteessa www.garmin.com/waterrating.
