BC 35 - Caméra de tableau de bord GARMIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Caméra de recul
Résolution de la caméra	720p HD
Angle de vision	140 degrés
Connectivité	Sans fil via Bluetooth
Compatibilité	Compatible avec les dispositifs Garmin
Alimentation	Batterie rechargeable
Installation	Installation facile sur le support de plaque d'immatriculation
Résistance aux intempéries	Certifiée IP67
Maintenance	Nettoyage régulier de l'objectif recommandé
Sécurité	Ne pas utiliser la caméra comme seul moyen de détection
Dimensions	Compacte et légère
Poids	Environ 100 g
Garantie	1 an

FOIRE AUX QUESTIONS - BC 35 GARMIN

Comment installer la caméra de recul GARMIN BC 35 ?

Pour installer la caméra de recul GARMIN BC 35, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la caméra à un endroit approprié à l'arrière de votre véhicule et de connecter le câblage correctement.

Pourquoi la caméra de recul ne s'allume-t-elle pas ?

Vérifiez d'abord les connexions électriques de la caméra. Assurez-vous que le câblage est correctement connecté à la source d'alimentation. Si le problème persiste, essayez de réinitialiser la caméra en débranchant et en rebranchant l'alimentation.

Comment ajuster l'angle de la caméra de recul ?

L'angle de la caméra de recul peut être ajusté manuellement. Dévissez les vis de fixation et inclinez la caméra à l'angle désiré, puis resserrez les vis pour la maintenir en place.

La qualité de l'image est-elle mauvaise, que faire ?

Si la qualité de l'image est mauvaise, vérifiez si l'objectif de la caméra est propre. Enlevez toute saleté ou obstruction. Si le problème persiste, vérifiez les connexions et assurez-vous que la caméra est correctement alimentée.

Puis-je utiliser la caméra de recul GARMIN BC 35 avec un autre écran ?

La caméra de recul GARMIN BC 35 est principalement conçue pour fonctionner avec les écrans GARMIN compatibles. Cependant, elle peut fonctionner avec d'autres écrans si les spécifications de connexion sont respectées.

Comment puis-je savoir si la caméra est compatible avec mon véhicule ?

Consultez le manuel d'utilisation du GARMIN BC 35 pour vérifier la compatibilité. Vous pouvez également vérifier les forums et les ressources en ligne pour voir si d'autres utilisateurs ont installé la caméra sur des véhicules similaires.

Que faire si la caméra de recul ne détecte pas le mouvement ?

Assurez-vous que le capteur de mouvement est activé dans les paramètres de la caméra. Si le problème persiste, vérifiez l'emplacement de la caméra pour vous assurer qu'elle a une vue dégagée.

MODE D'EMPLOI BC 35 GARMIN

Instructions d'installation 5

Instructions d'installation

Introduction

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre reconnaissance des avertissements et autres informations importantes sur le produit.

Garmin yous recommende fortement de faire installer I'appareil par un technician experimented,disposant des connaissances appropriees en maitre de circuits electriques.Le raccordement incorrect du cable d'alimentation peut endommager le vehicule ou la batterie et entrainer des blessures corporelles.

Lorsque vous connectez le cable d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager votre produit en exposant la batterie au feu ou à une chaleur extrema, le fusible approprié doit être place comme indiquedans les caractéristiques techniques du produit. De plus, la connexion du cable d'alimentation en l'absence du fusible approprié annulerait la garantie du produit.

ATTENTION

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou puncez.

AVIS

Lorsque you percez ou coupe, commencez toujours par vérifier la nature de la face opposée de l'élement.

Ces instructions d'installation sont universelles et se proposent d'accompagner l'installation du produit sur votre vehicule,quel que soit son modele. Pour toutes questions sur votre vehicule, veuillez contacter vous concessionnaire.

Présentation de l'appareil

Élement Description

①	Emetteur
②	Caméra
③	Support de fixation de laamera

Outils requis

• Perceuse et foret de 10 mm ou taille X (0,397 po)
• Tournevis cruciforme número 2
• Vis, écrous ou attaches de cables (pour fixer l'émetteur)
• Clip pour cables ne nécessitant pas de soudure ou fer à souder et tube thermoretécissable
• Mastic adapté aux vehicules de loisir (facultatif)

Installation

Considérations relatives au montage de laamera

Au moment de désirir un emplacement de montage de laamera, tenez compte des remarques suivantes.

• Testez un emplacement de montage avant d'installer la camera de maniere définitive.
• Installez laamera en hauteur à l'arrière du vehicule pour bénéficier d'un angle de vue optimal.
• Le support de fixation fourni peut être clipse à une plaque d'immatriculation ou à un support similaire, ou bien attaché à l'arrière du vehicule à l'aide des vis à tête cylindrique plate autoperceuses fournies.

Emplacement de I'emetteur et considérations relatives au cablage

AVIS

L'émetteur n'est pas prévu pour être porté sur soi pendant son utilisation.

Au moment deCHOISIR un emplacement d'installation de I'emetteur sans fil, tenez compte des remarques suivantes.

• Testez l'emplacement d'installation proposé avant d'installer l'émetteur de manière définitive.
• Certains vehicules ne fournissent pas de tension minimale constante aux yeux de marche arrrière. Utilisez un relais adapté à une utilisation en automobile lorsque vous connectez l'émetteur et laamera à une source d'alimentation qui ne fournit pas de tension constante.

• Bien que l'émetteur puisse transmettre le signal video à une distance de 45 ft (13.5 m) environ, l'emplacement de l'émetteur peut avoir une incidence sur cette portée.

• La fiabilité du signal dépend de la proximité de l'émetteur par rapport à l'appareil.

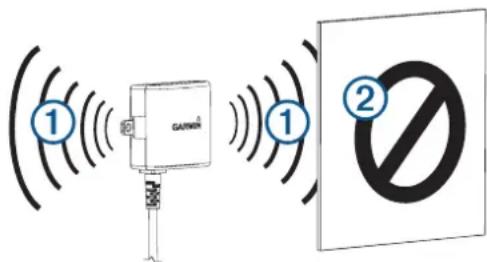

  Le signal est transmis a partir des surfaces planes frontales et arrières ① de l'émetteur. L'émetteur restitue un signal optimal quand il est posé sur une surface plane orientée vers le récepteur.

La presence de métal dense ou d'autres apparèils ② sur le chemin emprunté par l'émetteur dégrade considérablement la distance de transmission.
Pour obtenir un signal fiable, évitez au maximum la presence d'obstacles sur le chemin emprunté par l'émetteur jusqu'à l'appareil.

• Le porte-fusible situé pres de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.
• Le connecteur entre laamera et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous nevez vous assurer que la connexion est étanche.
• Si vous installez laamera sur une remorque porte bateau ou tout autre emplacement pouvant etre au contact de I'eau, vousdezestancheiser toutes les connexions filaires et le portefusible du cable pour émetteur.

Test de l'emplacement de laamera et de I'émetteur

1 Installéz laamera de manière-temporaire à l'emplacement de votrechoix.
2 Placez l'émetteur de manière-temporaire à l'emplacement de votrechoix etreliez-le à l'alimentation ainsi qu'à laamera.

ASTUCE: si vous ne souhaitez pas vous raccorder à votre vehicule pour ce test, vous pouvez relier l'émetteur et laamera à une batterie de 12 V c.c.

3 Testez le bon fonctionnement de I'emetteur en regardant l'imagé de laamera sur l'appareil Garmin compatible.

REMARQUE : vous devrez peut-être coupler laamera avec l'appareil Garmin avant de pouvoir afficher l'image et tester l'emplacement de l'émetteur (Couplage de laamera avec unurrelle de navigation Garmin, page 6).

Si le flux video n'apparait pas sur l'appareil Garmin à votre emplacement d'installation préféREDéplacez l'émetteur et réalisez un autre test.

4 Repetez les étapes 2 et 3 tant que l'émetteur ne fonctionne pas correctement.
5 Testez l'angle de vue de laamera en observant la video sur l'appareil.
6 Si laamera ne fournit pas un angle de vue optimal pour votre vehicule, déplacez-la et réalisez un autre test.
7 Repetez les étapes 5 et 6 jusqu'à couver un emplacement d'installation qui offre un angle de vue optimal pour votre vehicule.

ASTUCE: quand vous testez l'angle de vue de laamera, prenez note de son orientation pour ne pas vous tromper lorsque vous l'installerez de manière définitive.

Montage de laamera

Avant d'installer laamera de manière définitive, testez l'emplacement de montage pour obtenir l'angle de vue optimal en fonction de votre vehicule (Test de l'emplacement de laamera et de l'émetteur, page 5).

Si vous avez déjà relié laamera au support de fixation, commencez par la démonter.

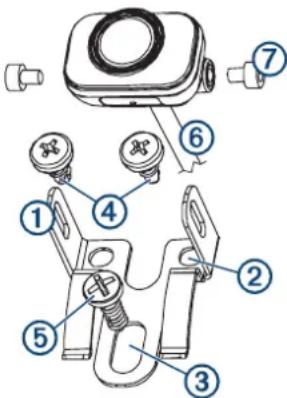

1 Placez le support de fixation ① à l'emplacement d'installation.

2 Sélectionnez une option :

• Si vous montez le support à même le vehicule, marquez les emplacements des deux trous sur le support ②.
• Si vous installez le support sur une plaque d'immatriculation, retirez l'une des vis de la plaque d'immatriculation et clipsez le support sur la plaque d'immatriculation de sorte que le trou du support ③ soit aligné avec le trou de la plaque d'immatriculation.

3 Fixez le support au vehicule à l'aide des vis autoperceuses ④ ou de la vis de la plaque d'immatriculation que vous avez retiree à I'etape 2 ⑤.
4 Placez laamera dans le support de fixation et trouvez le meilleur endroit pour faire passer le cable de laamera ⑥ dans le vehicule.
5 A l'aide d'un foret adapté,/percez un trou afin de faire passer le cable de laamera dans le vehicule.

6 Faites passer le cable de laamera dans le trou et acheminez-le jusqu'à l'emplacement de I'émetteur.
7 Fixez bien laamera dans le support à l'aide des écrous hexagonaux fournis ⑦.
8 Ajustez l'angle de laamera et serrez les écrous hexagonaux à l'aide de la clé Allen fournie.
9 Appliquez du mastic adapté aux vehicules de loisir (facultatif) autour du cable, à son point d'entrée dans le vehicule.

Installation de I'emetteur

Avant d'installer l'émetteur de manière définitive, veuillez vérifier son bon fonctionnement à cet emplacement (Test de l'emplacement de laamera et de l'émetteur, page 5).

1 Lors de l'installation de I'emmeteur, veuillez utiliser un matériel adaptable a cet emplacement, comme des vis, des écrous ou des attaches de cables.
Le porte-fusible situé pres de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.
2 Reliez laamera aux cables de I'emetter.
Le connecteur entre laamera et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous nevez vous assurer que la connexion est étanche.
3 Reliez le cable d'alimentation ① de l'émetteur à une source d'alimentation de 12-24 V c.c., de préférence aux yeux de marche arrrière ②, à l'aide d'un clip pour cables ne nécessitant pas de soudure (non fourni).

REMARQUE: si vous reliez l'émetteur à une source d'alimentation permanente de 12-24 V c.c. (aux yeux de circulation, par exemple) et non pas aux yeux de marche arrrière, vous devrez allumer et éteindre l'émetteur manuellement. Si vous le laissez allumé en permanence, l'émetteur risque de décharger la batterie de votre vehicule.

4 Si vous n'avez pas utilisé un clip pour cables ne nécessitant pas de soudure, soudez les connexions électriques et utilisez le tube thermorétrécissable pour les protégger des éléments extérieurs.

Couplage de laamera avec un apparéil de navigation Garmin

1 Mettez l'appareil de navigation Garmin compatible sous tension et place- le a moins de 3 m (10 pi) de la camera.
2 Sélectionnez Applications > Vue arrêté.
3 Sélectionnez Ajouter une nouvelleamera.
4 Suivez les instructions presentes à l'écran.

Plusieurs cameras

Vou puez coupler jusqu'à 4 cameras sans fil avec un apparéil Garmin compatible. Par exemple, vous pouzez coupler uneamera de recul installée sur la cabine de votre vehicule et une secondeamera de recul installée sur une remorque.

Reportez-vous au Manuel d'utilisation de la BC 35 pour en savoir plus sur le couplage de plusieurs cameras.

Annexe

Téléchargement du manuel d'utilisation

Vou puez obtener la derniere version du manuel d'utilisation sur le Web.

1 Rendez-vous sur garmin.com/manuals/BC35.
2 Consultez ou telechargez l'intégralité du manuel d'utilisation dans votre format préfééré.

\section*{Caracteristiques techniques}

Tension d'entrée de la camera et de l'émetteur	De 9 à 28 V c.c.
Fusible de l'émetteur 500 mA, à fusion rapide	150 mA à 12 V c.c.
Consommation de courant de la camera et de l'émetteur
Résistance à l'eau (caméra) IEC 60529 IPX7*	IPX7*
Résistance à l'eau (émetteur) Non étanche	et
Plage de températures de fonctionnement	de -20 à 70 °C (de -4 à 158 °F)

*Laamera résiste à une immersion accidentelle dans un métre d'eau pendant 30 minutes. Pour plus d'informations, rendez-vous sur www.garmin.com/waterrating.
