Installatie-instructies 20

Installatie-instructies

Inleiding

WAARSCHUWING

Lees de gids Belangrjke veiligeids- en productinformatie in de verpakking voor productwaarschuwingen en andere belangrijke informatie.

Garmin raadt aan dat een ervaren installmenter met kennis van elektrische systemen het toestel installeert. Het onjuist aansluiten van stroomkabels kan schade toebrengen aan het voertuig of de accu, en kan persoonlijk letsel veroorzaken.

Verwijder bij het aansluiten van de voedingskabel Niet de geintegreerde zekeringhouser. Om het risico van letsel of schade aan het product door brand of oververhitting te voorkomen, dient de juiste zekering te worden gebruikt, zoals vermeld in de productspecificaties. Als de voedingskabel worden aangesloten zonder gebruik van de juiste zekering, vervalt de garantie op het product.

VOORZICHTIG

Draag.altijd een veiligheidsbril,oorbeschemers en een stofmasker tijdens het boren,zagen en schuren.

LET OP

Controleer voordat u gaat boren of zagen wat zich aan de andere kant van het oppervlak bevindt.

Deze installmentatie-instructies zijn nicht van toepassing op een specifiek voertuigtype en zichen bedoeld als algemene richtlij bij het installereren van dit product op uw voertuig. Neem bij vragen over uw specifieke voertuig contact op met de fabrikant van uw voertuig.

Overzicht van het toestel

Onderdeel Beschrijlving

①	Zender
②	Camera
③	Montagesteun voor camera

Benodigd gereedschap

• Boormachine en boor van 10 mm (0,397 inch)
  Kruiskopschroevendraar, nr. 2
• Schroeven, boute n of kabelbinders (om de zender te bevestigen)
  Knjpconnector of soldeer en krimpkous
  RV-kit (optioneel)

Installatie

Aandachtspunten bij het bevestigen van de camera

Houd rekening met de volgende aandachtspunten bij de keuze van een montagelocatie voor de camera.

• U dient een Voorziene montagelocatie te testen voordat u de camera definitief monteert.

• Als u de camera hoger op de achterkant van het voertuig installeert, krijgt u een betere kijkhoek.

• De meegeleverde beugel kan op een kentekenplaat of soortgelijk oppervlak worden geklikt, of kan worden vastgemaakt op de achterkant van het voertuig met de meegeleverde zelftappende bolkopschroeven.

Aandachtspunten met betrekking tot zenderlocatie en bedrading

LET OP

U dient de zender nicht vast te honden of op uw lichaam te dragen terwijl.Deze in gebruik is.

Houd rekening met de volgende aandachtspunten bij de keuze van een locatie voor het installereren van de draadloze zender.

• Test een Voorziene installmentilocatie voordat u de zender definitief installeert.
• Sommige voertuigen bieden geen constant minimumvoltage voor de achteruirijlichten. U要去 een auto-relais gebruiken wanner u de zender en camera aansluit op een voedingsbron die geen constant voltage levert.
• Hoewel de zender het videosignaal over een afstand van ca. 45 ft (13.5 m) kan overbrengen, heeft de locatie van de zender möglich inkloed op dit bereik.

Hoe dichter u de zender bij het toestel installeert, hoe betrouwbaarder het signaal.

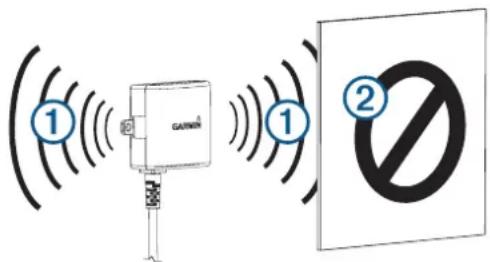

- Het signalaal worden verzonden vanaf de vlakke voorkant en achechterkant ① van de zender. De zender geeft het beste signalaal wanner een van deze platte oppervlakken in de richting van de ontvanger wijst.

Massieve metalen voorwerpen of apparaten ② in het pad van de zender beperken de zendaftstand aanzienlijk.
- Hoe minder massieve objecten aanwezig zijn in het pad tussen de zender en het toestel, hoe betrouwbaarder het signaal.

• De zekeringhouser bij de zender is Niet waterdicht. Het worden afgeraden om de zekeringhouser te installereren op een locatie die is bloatgesteld aan de elementen.
• De connector:tussen de camera en de zender is nicht waterdicht. Zorg ervoor dat de verbinding waterdicht is als u deze wilt make np een locatie die is blootgesteld aan de elementen.
• Als u de camera op een boottrailer installeert of op een andere locatie die kan bloataan aan water, dient u alle kabelaansluitingen en de zekeringhouser in de zenderkabel waterdicht te make.

De locatie van de camera en de zender testen

1 Bevestig de camera tijdelijk op de voorziene montagelocatie.
2 Plaats de zenderijdelijk op de voorziene installmentatiecie en verbind deze met de voeding en de camera.

TIP: Als u de bedrading van uw voertuig Niet wilt losmaken voor deze test, kut u de zender en camera aansluten op een 12 V gelijktstroombatterij.
3 Test de zender op correcte werkung door de camera op het compatibile Garmin toestel te bekijken.

OPMERKING: Het kan nodig+zijn om de camera met het Garmin toestel te koppelen voordat u de beelden kutbekijken en de zenderlocatie testen (De camera met een Garmin navigatietoestel koppelen, pagina 21).

Als u geen videobeelden op het Garmin toestel ziet op de gewenste installmentielocatie, verplaats de zender dan maar een andere locatie en probeer het opnieuw.

4 Herhaal stap 2-3 totdat de zender goed werkt.
5 Test het camerabeeld door de videobeelden op het toestel te bekijken.
6 Als de camera geen optimaal zichbiedt voor uw voertuig, verplaats deze dan�en een andere locatie en probeer het opnieuw.
7 Herhaal stap 5-6 totdat de montagelocatie van de camera optimaal zich biodt voor uw voertuig.

TIP: Onthoud de richting van de camera bij het testen van het camerabeel, zdat u verzekerd bent van een correcte permanente bevestiging.

De camera monteren

Voordat u de camera permanent monteert, moet u controlleden of de montagelocatie optimaal zich biodt voor uw voertuig (De locatie van de camera en de zender testen, pagina 20).

Als u de camera al op de beugel hebt aangebracht, moet u deze eerst losmaken.

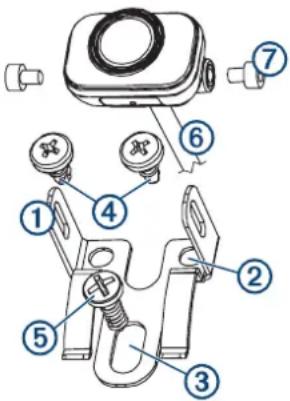

1 Plaats de beugel ① op de montagelocatie.

2 Selecteer een optie:

• Als u de beugel direct op het oppervlak van uw voertuig monteert, markeert u de locatie van de twee gaten in de beugel ②.
• Als u de beugel op een kentekenplaat aanbrengt, verwijder dan een van de schroeven van de kentekenplaat en breng de steun zo op de kentekenplaat aan dat het gat in de beugel ③ op een lijn ligt met het gat in de kentekenplaat.

3 Bevestig de beugel op het voertuig met de meegeleverde zelftappende schroeven ④ of met de schroef van de kentekenplaat ⑤ die u in stap 2 hebt verwijderd.
4 Plaats de camera in de beugel en bepaal waar de camerakabel 6 het Beste het voertuig kan worden binnengeleid.
5 Boor met een geschikte boor een gat voor de camerakabel.
6 Voer de camerakabel door het gat en leid de kabel maar de locatie van de zender.
7 Bevestig de camera in de beugel met de meegeleverde zeskantige bouten ⑦.
8 Stel de hoek van de camera in en draai de zeskantige bouten vast met de meegeleverde sleutel.
9 Breng RV-kit rond de kabel aan op de plaat'saar deze het voertuig binnengaat (optioneel).

De zender installeren

Voordat u de zender permanent installeert, moet u testen of de zender correct werkt op de betreffende locatie (De locatie van de camera en de zender testen, pagina 20).

1 Bevestig de zender op de installmentatie met geschekte bevestigingsmaterialen zoals schroeven, bouteu of kabelbinders.
De zekeringhouder bij de zender is Niet waterdicht. Het worden afgeraden om de zekeringhouder te installereren op een locatie die is blootgesteld aan de elementen.
2 Sluit de camera en de kabels van de zender aan.
De connector:tussen de camera en de zender is nicht waterdicht. Zorg ervoor dat de verbinding waterdicht is als u deze wilt make np een locatie die is blootgesteld aan de elementen.
3 Sluit de voedingskabel ① van de zender aan op een 12-24 V gelijktstroombron, bij voorkeur een achefteruirijlicht ②, met behulp van een knijpconnector (niet meegeleverd).

OPMERKING: Als u de zender verbindt met een constante 12-24 V gelijkstroombron (zoals een rijlicht) inplaats van een achteruitrijlicht,要去 u de stroomaar de zender handmatig inschaken. De zender kan uw accu doein leeglopen als deutsche nicht wordtuitgeschakeld.

4 Als u geen knijpconnector gebruikt voor de verbinding, soldeer de elektrische onderdelen dan vast en isoleer ze met een krimpkous om ze te beschermen gegen de elementen.

De camera met een Garmin navigatietoestel koppelen

1 Schakel het compatibele Garmin navigatietoestel in en breng deze binnen 3m (10 ft.) van de camera.
2 Selecteer Apps > Achterzicht.
3 Selecteer Voegijke camera toe.
4 Volg de instructies op het scherm.

Meerdere camera's

U kurz maximaal 4 draadloze camera's met een compatibel Garmin toestel koppelen. U kurz bijvoorbeeld een op de cabine geinstalleerde awhilerijicamera koppelen en een tweede camera die op een aanhanger is geinstalleerd. Zie de BC 35 gebruikershandleiding voor informatie over het koppelen van meerdere camera's.

Appendix

De gebruikershandleiding downloadsen

U=knt de meest recente gebruikershandleiding downloaden op internet.

1 Gaaar garmin.com/manuals/BC35.
2 Bekijk of download de volledige gebruikershandleiding in de indeling van uw voorkeur.

Specifications

Ingangsspanning camera en zender	Van 9 tot 28 V gelijkstroom
Zekering zender 500 mA, snelle zekering
Stroomverbruik camera en zender	150 mA bij 12 V gelijkstroom
Waterbestendigheid (camera) IEC	60529 IPX7*
Waterbestendigheid (zender) Niet	waterdicht
Bedrijfstemperatuurbereik Van -20° tot 70°C (van -4° tot 158°F)

*De camera is bestand gegen incidentele bloatstelling aan water tot een diepte van 1 meter gedurende maximaal 30 minuten. Ga vooreer informatie aan www.garmin.com/waterrating.
