MANUAL DE UTILIZADOR BC 35 GARMIN
Instruções de Instalação 17
Instruções de Instalação
Introdução
ATENÇAO
Consulte o guia Informacoes Importantes de Segurarca e do
Produto na embalagem para ler os avisos relativos ao produits e
outras informacoes importantes.
A Garmin recomenda vivamente que o disposito-seja instalado por um专业技术 com experiencia e formação especialica na area de sistemas electricos. Ligar de forma incorreta o cabo de alimentação pode resultar em danos no veloculo ou na bateria, bem como causar ferimentos.
Ao ligar o cabo de alimentacao, não remove o porta-fusiveis em LINHA. Para prevenir a possibidade de lesoes ou danos do produits, por intermedio de incendios ou sobreaquecimento, deve ser utilizes o fusivel correto, como indicaçao nas espécificacoes do produits. Além disso, ligar o cabo de alimentacao sem utilize o fusivel adequado leva à anulacao da garantia.
CUIDADO
Utilize sempre óculos de proteção, proteção nos ouvidos e uma máscara de po quando perfurar,URTAR ou lixar.
AVISO
Quando perfurar ouURTAR,verifique sempre o que se encastra do lado oposto da superficie.
Estas instruções de instalação não se aplicam a um tipo de veículos spécifique e tem a finalidade de orientar durante a instalação deste produits no veículos. Para quostões especialicas relacionadas com o većulo, contacte o fabricante do većulo.
Descrição geral do disposítivo

Item Descrição
| ① | Transmitter |
| Câmara | |
| ③ | Suporte de montagem da)câmara |
Ferramentas necessarias
Berbequim e broca de 10 mm ou de tamanho X (0,397 pol.)
Chave de parafusos Philips n.°2
- Parafusos ou braçadeiras (para fixar o transmissor)
- Conetor de fios sem solda ou com solda e tubagem termorretrátil
- Vedante (optional)
Instalacao
Considerações em relaço ao suporte de montagem da-camera
Ao selecionar um local para montar a-camera, tenha em consideração"These aspetos.
-
Deve testar o local de montagem antes de montar permanente a-camera.
-
A instalacao da-camera no topo da parte traseira do Veiculo proporciona um melhor angulo de visao.
- O suporte fornecido pode ser fixado a uma chapa de matricula ou a uma superficie semelhante, ou pode acreda ser fixado à traseira do veiculo com os parafusos autoroscantes ou os parafusos de cabeca redonda fornecidos.
Considerações em relaço à posicao do transmissor e dos cabos
AVISO
O transmissor não deve ser mantido nem uso no seu corpora durante a respetiva utilização.
Ao選擇項um local para instalar o transmisor sem fios, tenha em consideracao把这些 aspetos.
- Deve testar o local de instalacao antes de instalar permanentemente a-camera.
- Alguns veículos não fornecem uma tensão minima constante ao farois de marcha-atrás. Deve utilize um relé automóvel quando ligar o transmissor e a-camera a uma fonte de alimentação que não forneça uma tensão constante.
-
Embora o transmissor está capaz de transmitir o sinal de video até aproximadamente 45 ft (13.5 m), a posicao do transmissor pode afetar este alcance.
-
Quanto mais perto instalar o transmissor do disposativo, mais fiavel sera o sinal.

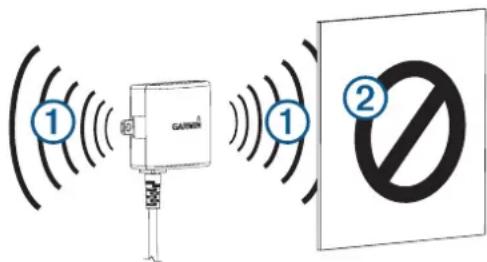

O sinal é transmitido a partir das superficies planas frontal e traseira ① do transmissor. O transmissor fornece um sinal melhor quando uma das superficies planas está virada para o recetor.

A existência de metal denso ou apareiros ® dentro do alcance do transmissor pode reduzir significativamente a distência de transmissão.
- Quanto menos objetos solidos existirem entre o transmissor e o dispositorio, mais fiavel é o sinal.
- O porta-fusíveis situado+junto ao transmissor não é à prova deágua. Não é recomendada a instalação do porta-fusíveis num local ao ar livre.
- O conetor entre a camara e o transmissor não é à prova de água. Se optar for fazer esta ligation ao ar livre, certifique-se de que a ligation é à prova de água.
- Caso esteja a instalar a-camera num reboque para barcos ou noutro local que possa estar exposto à agua, tem de tornar todas as ligações de cablagens e o porta-fusiveis no cabo do transmissor à prova de agua.
Testar a posicao da-camera e do transmissor
Fixe temporariamente a-camera na posicao pretendida.
2 Coloque temporariamente o transmissor na posicao pretendida e lique-o a corrente e a-camera.
Dica: se não quiser ligar os fios à instalação do seu cévúculo ao realizar este teste, pode ligar o transmissor e a-camera a uma bateria de 12 Vcc.
3 Verifique se o transmissor está a functionar corretemente, vendo a vista da-camera no disposicaoo Garmin compativel.
NOTA: pode ser necessario emparelhar a-camera com o dispositoivo Garmin antes de ver a imagem e testar a localização do transmissor (Emparelhar a-camera com um dispositoivo de navegação Garmin, págin18).
Se não receber video no dispositivo Garmin na posicao em que o instalou, mova-o para除外 local e teste-o novamente.
4 Repita os passos 2-3 ate que o transmissor funzione corretamente.
5 Teste a-camera observando o video no dispositivo.
6 Se a-camera não fornecer o melhor Ângulo de visão dovehicle, mova-a para除外 local e teste-a novamente.
7 Repita os passos 5-6 até que o local em que colocou ou suporte da-camera lhe proportione o melhor angulo de visão.
Dica: tomenota da orientacao da-camera quando efetuar o teste de visualizacao, para mais TARde a instalar permanenteamento no local correto.

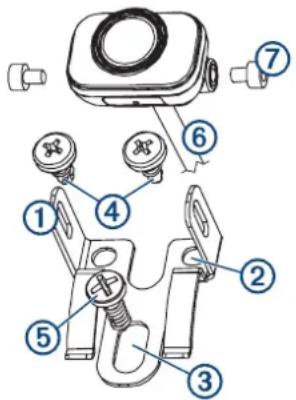

Montar a camar
Antes de montar permanentemente a-camera, deve testar o local de montagem para verficar qual o melhor angulo de visão no秘书长 (Testar a posicao da-camera e do transmissor,网页 17).
Se ja ligou a-camera ao suporte, tem de desliga-la antes.
1 Coloque o suporte ① no local de montagem.

2 SeLECTIONAumaopao:
- Se pretende montar o suporte diretamente na superficie do veiculo, marque a posicao dos bois orificios no suporte ②.
- Se pretender instalar o suporte numa chapa de matricula, remove um dos parafudos da chapa de matricula e posicao o suporte na chapa de matricula, de forma a que o orificio do suporte ③ fique alinhado com o orificio da chapa de matricula.
3 Fixe o suporte ao veloculo utilizing os parafusos autoroscantes fornecidos ④ ou o parafuso da chapa de matricula que removeu no passo 2 ⑤
4 Coloque a-camera no suporte e determine qual o melhor local para que o cabo da-camera ⑥ entre no Veiculo.
5 Com a BROCA apropiada, abra um orificio para o cabo da camara entrada no vehicle.
6 Passe o cabo da-cameraelo orificio e encaminhe-o ate ao transmitter.
7 Fixe a-camera ao suporte'utilizing os parafusos hexagonais fornecidos ⑦.
8 Ajuste o angulo da-camera e aperte os parafusos hexagonais com a chave hexagonal fornecida.
9 Aplique vedante a volta do cabo no orificio onde this entra no veiculo (optional).
Instalar o transmisor
Antes de instalar permanece o transmisor, deve testar o local de instalacao para vericar se functionar a corretamente (Testar a posicao da camera e do transmisor, pagsa 17).
1 Fixe o transmissor ao local de instalacao utilizing as ferramentas adequadas para a superficie, como parafusos, porcas ou braçadeiras.
O porta-fusíveis situado muito ao transmissor não é aprove de água. Não é recomendada à instalação do porta-fusíveis num local ao ar livre.
2 Ligue a-camera e os cabos do transmissor.
O conetor entre a-camera e o transmisor não é à prova de agua. Se optar for fazer esta ligaçao ao ar livre, certifique-se de que a ligaçao é à prova de agua.
3 Ligue o cabo de alimentação ① do transmissor a uma fonte de alimentação entre 12-24 V CC, de preferência a um farol de marcha às ②, atraves de um conetor de fios sem solda (não incluído).

NOTA: se ligar o transmissor a uma fonte de alimentacao permanente de 12 a 24 V CC (por exemple, as luzes de circulação diurna), e não a luz de marcha atrás, tera de ligar e desligar manualmente a alimentacao do transmissor. SeDEXAR O TRANSMISSOR LIGADO, Este poderá descarregar a bateria.
4 Se não utilizes um conetor de fios sem solda, solde e isole as ligações electrolyicas aplicando calor, para as proteger das condições climáticas.
Emparelhar a-camera com um disposicao de navegacao Garmin
1 Ligue o dispositoo de navegao Garmin compativel e colque-o a menos de 3 m (10 pés) da-camera.
2 SeLECTIONA Plicações > Vista traseira.
3 SeLECTION Adicionar nova-camera.
4 Siga as instruções no ecran.
Varias camaras
Pode emparelhar até 4ças sem fios com um disposito Garmin compativel. Por exemplo, pode emparelhar uma-camera de marcha-atrás instalada na cabina com uma segunda-camera de marcha-atrás instalada num reboque. Consulta o Manual do Utilizador do BC 35 para obter mais informações sobre o emparelhamento de variasças.
Anexo
Obter o manual do utiliser
Pode obter o manual do utiliser mais recente a partir da Web.
1 Visite garmin.com/manuals/BC35.
2 Consulte ou transfira o manual do utilisercomplete no,.,) estrato que preferir.
Especificações
| Tensão de entrada da-camera e do transmissor | De 9 a 28 Vcc |
| Fusível do transmissor 500 mA, fusão<rapida | |
| Correnteutilizada pela-camera e pelo transmissor | 150 mA a 12 Vcc |
| Classificação de resistência à agua (câmara) | IEC 60529 IPX7* |
| Classificação de resistência à agua (transmissor) | Não é aprove de água |
| Intervalo da temperatura de funcao-amento | De -20 °C a 70 °C (de -4 °F a 158 °F) |
*A camara é resistente a exposão incidental a água com profundidade de 1 m durante até 30 min. Para obter mais informações, aceda a www.garmin.com/waterrating.
