DRAHTLOSE RÜCKFAHRKAMERA BC™ 35 Installationsanweisungen

Einführung

WARNING

Lesen Sie alle Produktwannungen und sonstigen wichtigen Informationen der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem Produkt beiliegt.

Garmin empfehl't dringend, die Montage des Geräts von einem Techniker durchführten zu halten, der Erfahrung mit elektrischen Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels kann Schaden an Fahrzeug oder Batterie sowie Verletzungen nach sichziehen.

Wenn Sie das Netzkabel anschlossen, entfern den Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf auf achten, dass die richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt) Darüber hinaus erlischt die Garantie des Produkts, wenn Sie das Netzkabel anschlossen und nicht die richtige Sicherung eingesetzt ist.

ACHTUNG

Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehorschutz und eine Staubschutzmaske.

HINWEIS

Prufen Sie beim Bohren oder Schneiden stets die andere Seite der zu bearbeitenden Fläche.

These Installationsanweisungen gelten nicht für einen bestimmten Fahrzeugtyp. Sie sollen lediglich als Richtlinie für die Montage thesees Produkts am Fahrzeug dienen. Wenden Sie sich bei Fragen speziell zu ihrem Fahrzeug an den Fahrzeughersteller.

Übersicht über das Gerät

Element Beschreibung

①	Sender
②	Kamera
③	Kamerahalterung

Erforderliches Werkzeug

• Bohrmschine und 10-mm-Bohrer bzw. Bohrer der Höhe X (0,397 Zoll)
  Kreuzschlitzschraubendreher Nr. 2
• Schrauben, Bolzen oder Kabelbinder (zum Befestigen des Senders)
• Löfteier Kabelverbinder oder Material zum Löten und Schrumpfschlauch
  Dichtungsmittel fur Wohnmobile (optional)

Installation

Hinweise zur Montage der Kamera

Beachten Sie bei der Auswahl eines Montageorts für die Kamera folgende Hinweise:

• Sie sollen den Montageort testen, bevor Sie die Kamera fest anbringen.
• Wenn die Kamera hoher am rückwärftigen Teil des Fahrzeugs angebracht wird, ist ein besserer Betrachtungswinkel gegeben.
• Die mitgelieferte Halterung kann auf ein Nummerschild oder eine ähnliche Oberfläche aufgesetzt werden. Sie kann auch mit den selbstschneidenden Flachkopfschrauben hinteren am Fahrzeug befestigt werden.

Montageort des Senders und Hinweise zur Verkabelung

HINWEIS

Der Sender ist nicht damit vorgesehen, während des Betriebs gehalten oder am Körper getragen zu werden.

Beachten Sie bei der Auswahl eines Montageorts für den drahtlosen Sender folgende Hinweise:

• Sie sollenen einen voraussichtlichen Montageort testen, bevor Sie den Sender fest anbringen.
• Bei einigen Fahrzeugen erhalten die Rückfahrlicher keine fortwahrende Mindestspannung. Sie sollen ein Automobilrelais verwenden, wenn Sie den Sender und die Kamera mit einer Stromquelle verbinden, die keine fortwahrende Spannung liefert.
• Obwohl der Sender das Videosignal über eine Distan von ca. 45 ft (13.5 m) übertragen kann, wirkt sich sein Montageort möglicherweise auf diese Reichweite aus.

Je naher der Sender am Gerat montiert wird,esto zuverlassiger ist das Signal.
Das Signal wird von der flachen Vorder- und Rückseite des Senders übertragen. Das Sendersignal ist am besten, wenn eine der flachen Seiten auf den Empfänger ausgerichtet ist.

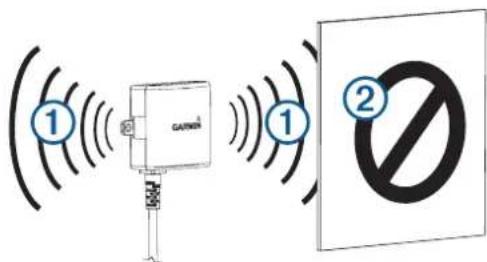

Dichtes Metall oder Geräte ② im Pfad des Senders schranken die Übertragungsreichweite stark ein.
- Je weniger feste Objekte sich im Pfad des Senders und des Geräts befinden,esto zuverlüssiger ist das Signal.

• Der Sicherungshalter in der Höhe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubRINGen, der Witterungseinfüssen ausgesetzt ist.
• Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinfüssen ausgesetzt ist, müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.
• Wenn Sie die Kamera auf einem Bootsanhänger oder an einem anderen Standort montieren, der evtl. Wasser ausgesetzt ist, müssen Sie die gesamte Verkabelung und den Sicherungshalter im Senderkabel abdichen.

Testen des Montageorts von Kamera und Sender

1 Befestigen Sie die Kamera vorläufig am vorgesehenen Montageort.
2 Platzieren Sie den Sender vorläufig am vorgesehenen Montageort, und schlieben Sieihn an die Stromversorgung und an die Kamera an.

TIPP: Wenn Sie für diesen Test nicht die Verkabelung des Fahrzeugs nutzen möchten, können Sie den Sender und die Kamera an eine 12-Volt-Batterie (Gleichspannung) anschließen.

3 Testen Sie, ob der Sender ordnungsgemäß Funktioniert, indem Sie das Kamerabild auf einem kompatiblen Garmin Gerät anzeigen.

HINWEIS: Möglicherweise müssen Sie die Kamera zunachst mit dem Garmin Gerät koppeln, bevor Sie das Bild sehen und den Montageort des Senders testen können (Koppeln der Kamera mit einem Garmin Navigationsgerät, Seite 13).

Wenn am vorgesehenen Montageort auf dem Garmin kein Video angezeigt wird, testen Sie den Sender an einem anderen Montageort erneut.

4 Wiederholen Sie die Schritte 2 bis 3, bis der Sender ordnungsgemäß Funktioniert.
5 Testen Sie das Sichtfeld der Kamera, indem Sie sich das Video auf dem Gerät ansehen.
6 Falls die Kamera keine optimale Sicht für Ihr Fahrzeug bietet, testen Sie sie an einem anderen Montageort erneut.
7 Wiederholen Sie die Schritte 5 bis 6, bis der Montageort der Kamera eine optimale Sicht für Ihr Fahrzeug möglich.

TIPP: Notieren Sie sich beim Test des Sichtfelds der Kamera daren Ausrichtung, damit sie korrekt fest montiert wird.

Montieren der Kamera

Vor der Montage der Kamera sollenn Sie testen, ob der Montageort eine optimale Sicht fur Ihr Fahrzeug bietet (Testen des Montageorts von Kamera und Sender, Seite 12).

Falls Sie die Kamera bereits mit der Halterung verbunden haben, müssen Sie sie zunachst auseinandernehmen.

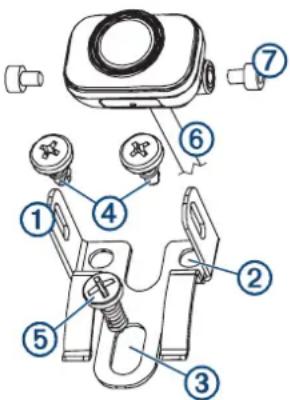

1 Platzieren Sie die Halterung ① am Montageort.

2 Wahlen Sie eine Option:

• Wenn Sie die Halterung direkt am Fahrzeug montieren, markieren Sie die Stellen der zwei Löscher auf der Halterung ②.
• Wenn Sie die Halterung am Nummernschild montieren, entfernen Sie eine der Schrauben vom Nummernschild, und setzen Sie die Halterung auf das Nummernschild. Richten Sie darauf das Loch an der Halterung ③ auf das Loch am Nummernschild aus.

3 Sichern Sie die Halterung entweder mit den mitgelieferten selbstschneidenden Schrauben ④ am Fahrzeug oder mit der

Schaube vom Nummerschild, die Sie in Schritt 2 entfernt haben ⑤.

4 Setzen Sie die Kamera in die Halterung ein, und ermitteln Sie, wo das Kamerakabel ⑥ am besten in das Fahrzeug eingeführt werden kann.
5 Bohren Sie mit einem entspruchenden Bohrer ein Loch, um das Kamerakabel in das Fahrzeug zu verlagen.
6 Führn Sie das Kamerakabel durch das Loch bis zum Montageort des Senders.
7 Befestigen Sie die Kamera mit den mitgelieferten Sechskantschrauben ⑦ an der Halterung.
8 Passen Sie den Winkel der Kamera an, undziehen Sie die Sechskantschrauben mit dem Inbusschluss aus dem Lieferumfang fest.
9 Tragen Sie für Wohnmobile geeignetes Dichtungsmittel an der Stelle auf, an der das Kabel in das Fahrzeug eingeführt wurde (optional).

Anbringen des Senders

Bevor Sie den Sender fest anbringen, müssen Sie testen, ob er am Montageort ordnungsgemäß Funktioniert (Testen des Montageorts von Kamera und Sender, Seite 12).

1 Befestigen Sie den Sender mit den geeigneten Befestigungsteilen am Montageort, z. B. Schrauben, Bolzen oder Kabelbinder.
Der Sicherungshalter in der Höhe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubRINGen, der Witterungseinfüssen ausgesetzt ist.
2 Verbinden Sie die Kamera- und Senderkabel. Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinfüssen ausgesetzt ist, müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.
3 Verbinden Sie das Netzkabel ① vom Sender mit einer 12- bis 24-Volt-Gleichstromquelle, vorzugsweise einem Rückfahrlicht ②. Verwenden Sie dazu einen lottfrei Kabelverbinder (nicht im Lieferumfang enthalten).

HINWEIS: Wenn Sie den Sender mit einer dauerhaft mit Strom versorgten 12- bis 24-Volt-Gleichstromquelle verbinden und nicht mit einem Rückfahrlicht, müssen Sie die Stromversorgung des Senders manuell herstellen. Der Sender kann zu einem Entladen der Fahrzeugbatterie führen, falls er nicht ausgeschaltet wird.

4 Falls Sie keinen lottfrei Kabelverbinder verwendet haben, verlioten Sie die elektrischen Verbindungen, und versiegeln Sie sie mit einem Schrumpfschlauch, damit sie wettergeschützt sind.

Koppeln der Kamera mit einem Garmin Navigationsgerät

1 Schalten Sie das kompatible Garmin Navigationsgerät ein, und achten Sie darauf, dass es sich in Reichweite (3 m/ 10 Fuß) der Kamera befindet.
2 Wahlen Sie Apps > Rückansicht.
3 Wahlen Sie Neue Kamera hinzufugen.
4 Folgen Sie den Anweisungen auf dem Display.

Mehrere Kameras

Sie konnen bis zu 4 drahtlose Kameras mit einem kompatiblen Garmin Gerat koppeln. Beispielsweise konnen Sie eine im Fahrerhaus installierte Rückfahrkamera und eine zweite an einem Anhänger installierte Rückfahrkamera koppeln. Weitere Informationen zum Koppeln mehrerer Kameras finden Sie im BC 35 - Benutzerhandbuch.

Anhang

Benutzerhandbuch

Sie können die aktuellste Version des Benutzerhandbuch im Internet herunterlagen.

1 Rufen Sie die Website garmin.com/manuals/BC35 auf.
2 Zeigen Sie das gesamte Benutzerhandbuch in Ihr dem bevorzugten Format an, oder laden Sie es herunter.

Technische Daten

Eingangsspannung von Kamera und Sender	9 bis 28 V Gleichspannung
Sicherung des Senders 500 mA, flink
Spannungsnutzung von Kamera und Sender	150 mA bei 12 V Gleichspannung
Wasserdichtigkeit (Kamera) IEC 60529 IPX7*
Wasserdichtigkeit (Sender) Nicht wasserdicht
Betriebstemperaturbereich -20 °C bis	70 °C (-4 °F bis 158 °F)

• Die Kamera ist bis zu einer Tiefe von 1 Meter 30 Minuten Wasserbeständig. Weitere Informationen finden Sie unter www.garmin.com/waterrating.
