BEDIENUNGSANLEITUNG BC 30 GARMIN

Drahtlose Rückfahrkamera BC™ 30 Installationsanweisungen

Einführung

WARNING

Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem Produkt beiliegt.

Garmin empfiehlt dringend, die Montage des Geräts von einem Techniker durchführen zu lassen, der Erfahrung mit elektrischen Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels kann Schäden an Fahrzeug oder Batterie sowie Verletzungen nach sich ziehen.

Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.

ACHTUNG

Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehörschutz und eine Staubschutzmaske.

HINWEIS

Prüfen Sie beim Bohren oder Schneiden stets die andere Seite der zu bearbeitenden Fläche.

Diese Installationsanweisungen gelten nicht für einen bestimmten Fahrzeugtyp. Sie sollen lediglich als Richtlinie für die Montage dieses Produkts am Fahrzeug dienen. Wenden Sie sich bei Fragen speziell zu Ihrem Fahrzeug an den Fahrzeughersteller.

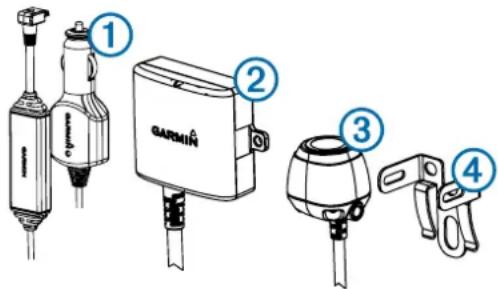

Übersicht über das Gerät

Element Beschreibung

1	BC 30 EmpfängerkabelDas GPS-Gerät muss über dieses Kabel mit Strom versorgt werden, damit eine Kommunikation mit der Kamera möglich ist.
2	Sender
3	Kamera
4	Kamerahalterung

Erforderliches Werkzeug

• Bohrmaschine und 9,09-mm-Bohrer (0,36 Zoll bzw. Größe T)
• Bohrmaschine und 9,09-mm-Bohrer (0,36 Zoll bzw. Größe T)
  • Kreuzschlitzschraubendreher Nr. 2
• Schrauben, Bolzen oder Kabelbinder (zum Befestigen des Senders)
• Lötfreier Kabelverbinder oder Material zum Löten und Schrumpfschlauch
  • Dichtungsmittel für Wohnmobile (optional)

Installation

Installieren des Empfängers

Bevor Sie das BC 30 Empfängerkabel installieren können, müssen Sie die aktuelle Softwareversion auf dem GPS-Gerät installieren. Das GPS-Gerät ist ohne die aktuelle Software ggf. nicht mit der BC 30 Kamera kompatibel. Weitere Informationen zum Aktualisieren des GPS-Geräts finden Sie im Benutzerhandbuch des GPS-Geräts oder unter garmin.com /express.

Der Empfänger für die drahtlose Kamera ist in das Empfängerkabel der BC 30 integriert, das im Lieferumfang der drahtlosen Rückfahrkamera enthalten ist.

Verbinden Sie das GPS-Gerät mit der Stromversorgung des Fahrzeugs. Verwenden Sie dazu das BC 30 Empfängerkabel, das mit der BC 30 Kamera ausgeliefert wurde.

Weitere Informationen zum Verbinden des Geräts mit der Stromversorgung des Fahrzeugs finden Sie im Benutzerhandbuch des GPS-Geräts.

HINWEIS: Das BC 30 Empfängerkabel enthält einen Verkehrsfunkempfänger. Wenn das GPS-Gerät ein unbegrenztes Verkehrsfunkabonnement enthält, funktionieren die Verkehrsfunkfunktionen bei Verwendung des BC 30 Empfängerkabels auch weiterhin.

Hinweise zur Montage der Kamera

Beachten Sie bei der Auswahl eines Montageorts für die Kamera folgende Hinweise:

• Sie sollten den Montageort testen, bevor Sie die Kamera fest anbringen.
• Wenn die Kamera höher am rückwärtigen Teil des Fahrzeugs angebracht wird, ist ein besserer Betrachtungswinkel gegeben.
• Die mitgelieferte Halterung kann auf ein Nummernschild oder eine ähnliche Oberfläche aufgesetzt werden. Sie kann auch mit den selbstschneidenden Flachkopfschrauben hinten am Fahrzeug befestigt werden.

Montageort des Senders und Hinweise zur Verkabelung

HINWEIS

Der Sender ist nicht dafür vorgesehen, während des Betriebs gehalten oder am Körper getragen zu werden.

Beachten Sie bei der Auswahl eines Montageorts für den drahtlosen Sender folgende Hinweise:

• Sie sollten einen voraussichtlichen Montageort testen, bevor Sie den Sender fest anbringen.
• Bei einigen Fahrzeugen erhalten die Rückfahrlichter keine fortwährende Mindestspannung. Sie sollten ein Automobilrelais verwenden, wenn Sie den Sender und die Kamera mit einer Stromquelle verbinden, die keine fortwährende Spannung liefert.
• Obwohl der Sender das Videosignal zuverlässig über eine Distanz von 13,5 m (45 Fuß) übertragen kann, wirkt sich sein Montageort möglicherweise auf diese Reichweite aus.
• Je näher der Sender am Empfänger montiert wird, desto zuverlässiger ist das Signal.

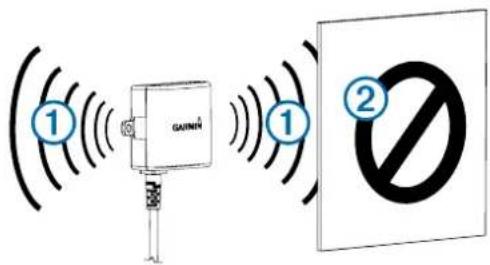

  Das Sendersignal ist am besten, wenn eine der flachen Seiten ① auf den Empfänger ausgerichtet ist.

① Gaunin ① ②

• Dichtes Metall oder Geräte ② im Pfad des Senders schränken die Übertragungsreichweite stark ein.
- Je weniger feste Objekte sich im Pfad des Senders und des Geräts befinden, desto zuverlässiger ist das Signal.
- Wenn der Abstand zwischen der Kamera und dem Sender für das mitgelieferte Kabel zu groß ist, können zusätzliche Verlängerungskabel verwendet werden. Es kann ein 15 m (50 Fuß) langes Verlängerungskabel erworben werden. Zudem ist es möglich, mehrere Verlängerungskabel einzusetzen. Weitere Informationen erhalten Sie bei Ihrem Garmin Händler oder unter www.garmin.com.
- Der Sicherungshalter in der Nähe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubringen, der Witterungseinflüssen ausgesetzt ist.
- Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinflüssen ausgesetzt ist, müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.
- Wenn Sie die Kamera auf einem Bootsanhänger oder an einem anderen Standort montieren, der evtl. Wasser ausgesetzt ist, müssen Sie die gesamte Verkabelung und den Sicherungshalter im Senderkabel abdichten.

Testen des Montageorts von Kamera und Sender

1 Befestigen Sie die Kamera vorläufig am vorgesehenen Montageort.
2 Platzieren Sie den Sender vorläufig am vorgesehenen Montageort, und schließen Sie ihn an die Stromversorgung und an die Kamera an.

TIPP: Wenn Sie für diesen Test nicht die Verkabelung des Fahrzeugs nutzen möchten, können Sie den Sender und die Kamera an eine 12-Volt-Batterie (Gleichspannung) anschließen.

3 Testen Sie, ob der Sender ordnungsgemäß funktioniert. Versorgen Sie das GPS-Gerät dazu über das Verkehrsfunkempfängerkabel der BC 30 mit Strom.
Wenn am vorgesehenen Montageort auf dem GPS-Gerät kein Video angezeigt wird, testen Sie den Sender an einem anderen Montageort erneut.
4 Wiederholen Sie die Schritte 2 bis 3, bis der Sender ordnungsgemäß funktioniert.
5 Testen Sie das Sichtfeld der Kamera, indem Sie sich das Video auf dem Gerät ansehen.
6 Falls die Kamera keine optimale Sicht für Ihr Fahrzeug bietet, testen Sie sie an einem anderen Montageort erneut.
7 Wiederholen Sie die Schritte 5 bis 6, bis der Montageort der Kamera eine optimale Sicht für Ihr Fahrzeug ermöglicht.

TIPP: Notieren Sie sich beim Test des Sichtfelds der Kamera die Ausrichtung, damit die Kamera korrekt fest montiert wird.

Montieren der Kamera

Bevor Sie die Kamera fest montieren, sollten Sie testen, ob der Montageort eine optimale Sicht für Ihr Fahrzeug bietet (Testen des Montageorts von Kamera und Sender).

Falls Sie die Kamera bereits mit der Halterung verbunden haben, müssen Sie sie zunächst auseinandernehmen.

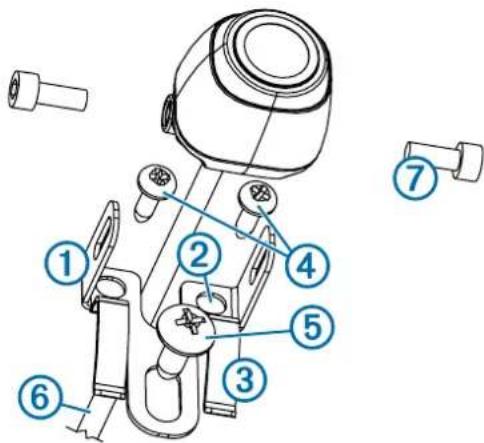

1 Platzieren Sie die Halterung ① am Montageort.

2 Wählen Sie eine Option:

• Wenn Sie die Halterung direkt am Fahrzeug montieren, markieren Sie die Stellen der zwei Löcher auf der Halterung ②.
• Wenn Sie die Halterung am Nummernschild montieren, entfernen Sie eine der Schrauben vom Nummernschild, und platzieren Sie die Halterung so, dass das Loch an der Halterung ③ auf das Loch am Nummernschild ausgerichtet ist.

3 Sichern Sie die Halterung entweder mit den mitgelieferten selbstschneidenden Schrauben ④ am Fahrzeug oder mit der Schraube vom Nummernschild, die Sie in Schritt 2 entfernt haben ⑤.

4 Setzen Sie die Kamera in die Halterung ein, und ermitteln Sie, wo das Kamerakabel ⑥ am besten in das Fahrzeug eingeführt werden kann.
5 Bohren Sie mit einem entsprechenden Bohrer ein Loch, um das Kamerakabel in das Fahrzeug zu verlegen.
6 Führen Sie das Kamerakabel durch das Loch bis zum Montageort des Senders.

Verlängerungskabel mit einer Länge von 15 m (50 Fuß) sind bei Bedarf separat erhältlich.

7 Befestigen Sie die Kamera mit den mitgelieferten Sechskantschrauben ⑦ an der Halterung.
8 Passen Sie den Winkel der Kamera an, und ziehen Sie die Sechskantschrauben mit dem Inbusschlüssel aus dem Lieferumfang fest.
9 Tragen Sie für Wohnmobile geeignetes Dichtungsmittel an der Stelle auf, an der das Kabel in das Fahrzeug eingeführt wurde (optional).

Anbringen des Senders

Bevor Sie den Sender fest anbringen, müssen Sie testen, ob er am Montageort ordnungsgemäß funktioniert (Testen des Montageorts von Kamera und Sender).

1 Befestigen Sie den Sender mit den geeigneten Befestigungsteilen am Montageort, z. B. Schrauben, Bolzen oder Kabelbinder.

Der Sicherungshalter in der Nähe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubringen, der Witterungseinflüssen ausgesetzt ist.

2 Verbinden Sie die Kamera- und Senderkabel.

Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinflüssen ausgesetzt ist,

müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.

3 Verbinden Sie das Netzkabel ① vom Sender mit einer 12- bis 24-Volt-Gleichstromquelle, vorzugsweise einem Rückfahrlicht ②. Verwenden Sie dazu einen lötfreien Kabelverbinder (nicht im Lieferumfang enthalten).

HINWEIS: Wenn Sie den Sender mit einer dauerhaft mit Strom versorgten 12- bis 24-Volt-Gleichstromquelle verbinden und nicht mit einem Rückfahrlicht, müssen Sie die Stromversorgung des Senders manuell herstellen. Der Sender kann zu einem Entladen der Fahrzeugbatterie führen, falls er nicht ausgeschaltet wird.

4 Falls Sie keinen lötfreien Kabelverbinder verwendet haben, verlöten Sie die elektrischen Verbindungen, und versiegeln Sie sie mit einem Schrumpfschlauch, damit sie wettergeschützt sind.

Anhang

Mehrere Kameras

Sie können bis zu vier drahtlose Kameras mit dem BC 30 Empfängerkabel koppeln. Beispielsweise können Sie eine im Fahrzeug installierte Rückfahrkamera und eine zweite an einem Anhänger installierte Rückfahrkamera koppeln. Informationen zum Koppeln mehrerer Kameras finden Sie im Drahtlose Rückfahrkamera BC 30 – Benutzerhandbuch.

Benutzerhandbuch

Sie können die aktuellste Version des Benutzerhandbuchs im Internet herunterladen.

1 Rufen Sie die Website garmin.com/manuals/BC30 auf.

2 Zeigen Sie das gesamte Benutzerhandbuch in Ihrem bevorzugten Format an, oder laden Sie es herunter.

Technische Daten

Eingangsspannung von Kamera und Sender	9 bis 28 V Gleichspannung
Sicherung des Senders 500 mA, flink
Spannungsnutzung von Kamera und Sender	150 mA bei 12 V Gleichspannung
Wasserdichtigkeit von Kamera und Sender	IEC 60529 IPX7*
Temperaturbereich der Kamera -40 °C bis 85 °C (-40 °F bis 185 °F)
Temperaturbereich von Sender und Empfängerkabel	-20 °C bis 70 °C (-4 °F bis 158 °F)
Eingangsspannung des Empfängerkabels	10 bis 24 V
Sicherung des Empfängerkabels 2 A, 250 V

* Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten wasserbeständig. Weitere Informationen finden Sie unter www.garmin.com/waterrating.
