BRUKSANVISNING BC 30 GARMIN

Få tak i brukerveiledningen

Du kan hente den nyeste brukerveiledningen på Internett.

1 Gå til garmin.com/manuals/BC30.
2 Se eller last ned hele brukerveiledningen i formatet du ønsker.

Spesifikasjoner

Inngangsspenning for kamera og sender	Fra 9 til 28 VDC
Sikring for senderen 500 mA, kvikksikring
Spenningsbruk for kamera og sender 1	50 mA ved 12 VDC
Vanntetthetsvurdering for kamera og sender	IEC 60529 IPX7*
Temperaturområde for kamera Fra -40	til 85 °C (fra -40 til 185 °F)
Temperaturområde for sender og mottakerkabel	Fra -20 til 70 °C (fra -4 til 158 °F)
Inngangsspenning for mottakerka-belen	Fra 10 til 24 V
Sikring for mottakerkabelen 2 A, 250 V

I guiden Viktig säkerhets- och produktinformation, som medföljer i produktförpackningen, finns viktig information och produktvarningar.

Garmin rekommenderar att du låter en erfaren montör med kunskap om elektriska system installera enheten. Felaktig anslutning av strömkabeln kan resultera i skada på fordonet eller batteriet och kan orsaka kroppsskada.

När du ansluter strömkabeln ska du inte ta bort den kabelmonterade säkringshållaren. Det är viktigt att rätt säkring är på plats för att förhindra skador på personer och på produkten, orsakade av eldsvåda eller överhettning. Se produktspecifikationerna. Om du ansluter strömkabeln utan rätt säkring gäller inte heller garantin.

WARNING

Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar.

MEDDELANDE

Kontrollera alltid vad som finns bakom ytan som du ska borra eller skära i.

Dessa installationsinstruktioner är inte anpassade till en viss fordonstyp och är avsedda som vägledning när du installerar den här produkten på ett fordon. För frågor som rör just ditt fordon ska du kontakta tillverkaren.

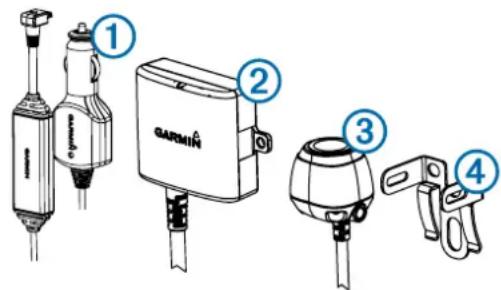

Översikt över enheten

1	BC 30 mottagarkabelGPS-enheten ska strömförsörjas genom den här kabeln för att kunna kommunicera med kameran.
2	Sändare
3	Kamera
4	Monteringsfäste för kamera

Verktyg som behövs

• Borr samt borrspets på 9,09 mm eller T-storlek (0,36 tum)
  • Stjärnmejsel PH2
• Skruvar, bultar eller buntband (för att fixera sändaren)
• Lödfri stållinesplits eller lödning och krympslang
  • RV-tätningsmedel (valfritt)

Installation

Installera mottagaren

Innan du kan installera mottagarkabeln till BC 30 måste du uppdatera GPS-enheten till den senaste programvaruversionen. Din GPS-enhet kanske inte är kompatibel med BC 30 kameran utan den senaste programvaran. Läs i användarhandboken till

din GPS-enhet eller gå till garmin.com/express om du vill ha mer information om hur du uppdaterar GPS-enheten.

Den trådlösa kameramottagaren är inbyggd i mottagarkabeln till BC 30 som medföljer den trådlösa backkameran.

Använd mottagarkabeln till BC 30 som medföljer BC 30 kameran för att ansluta GPS-enheten till fordonsströmmen.

Mer information om hur du ansluter enheten till fordonsströmmen finns i användarhandboken till GPS-enheten.

OBS! Mottagarkabeln till BC 30 innehåller en trafikmottagare. Om GPS-enheten innehåller livstids trafikinformation fortsätter trafikfunktionerna att fungera när du använder mottagarkabeln till BC 30.

Att tänka på inför montering av kameran

När du väljer en plats att montera kameran på ska du tänka på följande.

• Testa en monteringsplats innan du monterar kameran permanent.
• Om du installerar kameran högre upp på fordonet får du en bättre visningsvinkel.
• Det medföljande fästet kan klämmas fast på en registreringsskylt eller annan liknande yta, eller så kan det fästas på bakdelen av fordonet med de medföljande själgängande skruvarna med kullrigt huvud.

Att tänka på inför placering av sändare och kablar

MEDDELANDE

Sändaren är inte avsedd att hållas eller bäras på kroppen medan den används.

När du väljer en plats för att installera den trådlösa sändaren ska du tänka på följande.

• Du bör testa installationsplatsen innan du installerar sändaren permanent.
• Vissa fordon ger inte konstant minimispänning till backlamporna. Du bör använda ett fordonsrelä när du ansluter sändaren och kameran till en strömkälla som inte ger konstant spänning.
• Även om sändaren med stor tillförlitlighet kan sända videosignaler ungefär 13,5 meter (45 fot) kan placeringen av sändaren påverka denna räckvidd.
• Ju närmare mottagaren du installerar sändaren, desto mer tillförlitlig blir signalen.

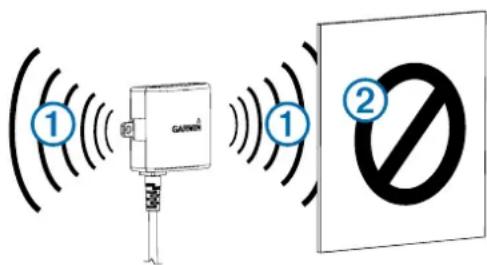

• Sändaren ger bäst signal när någon av de plana ytorna pekar mot mottagaren. ①

① Gaikkos ① ②

• Tät metall eller apparater ② i sändningsvägen minskar räkvidden kraftigt.
• Ju färre fasta föremål som finns mellan sändaren och enheten, desto mer tillförlitlig blir signalen.

- Om avståndet mellan kameran och sändaren överskrider längden av den medföljande kabeln kan förlängningskablar användas. En förlängningskabel på 15 m (50 fot) kan köpas till, och fler än en förlängningskabel kan installeras. Kontakta en lokal Garmin återförsäljare eller besök www.garmin.com för mer information.

• Säkringshållaren som sitter nära sändaren är inte vattentät. Montering av säkringshållaren på en plats som är utsatt för väder och vind rekommenderas inte.
• Kontakten mellan kameran och sändaren är inte vattentät. Om du skapar en sådan här anslutning på en plats som är utsatt för väder och vind måste du se till att den är vattentät.
• Om du monterar kameran på ett båtsläp eller på någon annan plats som kan utsättas för vatten måste du vattentäta alla kabelanslutningar och säkringshållaren i sändarkabeln.

Testa kamerans och sändarens placering

1 Fäst kameran tillfälligt på önskad monteringsplats.
2 Placera tillfälligt sändaren på önskad monteringsplats och anslut den till strömförsörjningen och till kameran.

TIPS: Om du inte vill skarva en anslutning till fordonets kablar för det här testet kan du ansluta sändaren och kameran till ett 12 V likströmsbatteri.

3 Kontrollera att sändaren fungerar som den ska genom att strömförsörja GPS-enheten med hjälp av mottagarkabeln till BC 30.

Om det inte visas någon video på GPS-enheten när den är på den önskade monteringsplatsen, flytta sändaren till en annan plats och testa igen.

4 Upprepa steg 2–3 tills sändaren fungerar som den ska.
5 Testa kameravisningen genom att kontrollera enhetens videovisning.
6 Om kameran inte ger optimal visning för ditt fordon bör du flytta den till en annan plats och försöka igen.
7 Upprepa steg 5–6 tills kamerans monteringsplats ger en optimal visning för ditt fordon.

TIPS: Notera vilken riktning som är uppåt när du testar kameran för att se till att den fungerar korrekt när den installeras permanent.

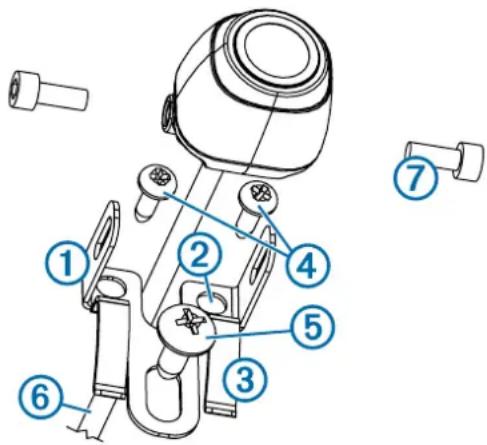

Montera kameran

Innan du monterar kameran permanent ska du testa vilken monteringsplats som ger bäst sikt i ditt fordon (Testa kamerans och sändarens placering).

Om du redan har monterat kameran på fästet måste du ta bort den.

1 Placera fästet ① på monteringsplatsen.

2 Välj ett alternativ:

• Om du monterar fästet direkt på fordonets yta ska du märka ut platsen för de två hålen i fästet ②.
• Om du installerar fästet på en registreringsskylt ska du ta bort en av registreringsskyltens skruvar och klämma fast fästet så att hålet på fästet ③ ligger i linje med hålet på registreringskylten.

3 Fixera fästet vid fordonet antingen med de medföljande själgängande skruvarna ④ eller med skruven till registreringsskylten som du tog bort i steg 2 ⑤.
4 Placera kameran i fästet och fastställ var det är bäst att föra in kamerakabeln ⑥ i fordonet.
5 Använd en lämplig borr och borra ett hål där kamerakabeln ska föras in i fordonet.
6 Mata kamerakabeln genom hålet och dra den till sändarens plats.
Förlängningskablar på 15 m (50 fot) kan köpas separat, om det behövs.
7 Fixera kameran vid fästet med hjälp av medföljande sexkantsbultar ⑦.
8 Justera kameravinkeln och dra åt bultarna med medföljande sexkantsnyckel.
9 Applicera RV-tätningsmedel runt kabeln där den leds in i fordonet (valfritt).

Installera sändaren

Innan du installerar sändaren permanent ska du testa att den fungerar korrekt på installationsplatsen (Testa kamerans och sändarens placering).

1 Fäst sändaren på installationsplatsen med hjälp av lämpliga tillbehör, t.ex. skruvar, bultar eller buntband.
Säkringshållaren som sitter nära sändaren är inte vattentät. Montering av säkringshållaren på en plats som är utsatt för väder och vind rekommenderas inte.

2 Anslut kameran och sändarkablarna.

Kontakten mellan kameran och sändaren är inte vattentät. Om du skapar en sådan här anslutning på en plats som är utsatt för väder och vind måste du se till att den är vattentät.

3 Anslut strömkabeln ① från sändaren till en strömkälla med 12–24 V likström, helst en backlampa ②, med hjälp av en lödfri stållinesplits (medföljer inte).

OBS! Om du ansluter sändaren till en strömkälla med 12–24 V likström (t.ex. en varsellampa) istället för en backlampa måste du sätta på strömmen till sändaren manuellt.

Sändaren kan ta slut på batteriet i ditt fordon om den lämnas påslagen.

4 Om du inte har använt en lödfri ställinesplits ska du löda och använda krympslang för elanslutningarna för att skydda dem mot väder och vind.

Bilaga

Flera kameror

Du kan para ihop upp till fyra trådlösa kameror med mottagarkabeln till BC 30. Du kan till exempel para ihop en backkamera som sitter i fordonet med en annan backkamera som sitter på en släpvagn. Information om hur du parar ihop flera kameror finns i användarhandboken till BC 30 trådlös backkamera.

Hämta användarhandboken

Du kan hämta den senaste användarhandboken från webbplatsen.

1 Gå till garmin.com/manuals/BC30.
2 Visa eller hämta den fullständiga användarhandboken i önskat format.

Specifikationer

Kamerans och sändarens ingångsspänning	Från 9 till 28 V likström
Sändarens säkring 500 mA, snabb säkring
Kamerans och sändarens strömförbrukning	150 mA vid 12 V likström
Kamerans och sändarens vattentäthetsrankning	IEC 60529 IPX7*
Kameratemperaturområde Från -40 till 85 °C (från -40 till 185 °F)
Sändar- och mottagarkabelns temperaturintervall	Från -20 till 70 °C (från -4 till 158 °F)
Mottagarkabelns ingångsspänning Från	10 till 24 V
Mottagarkabelns säkring 2 A, 250 V

*Enheten tål tillfällig exponering för vatten på upp till 1 m djup i upp till 30 min. Mer information hittar du på www.garmin.com /waterrating.
