Langaton BC™ 30 peruutuskamera Asennusohjeet

Johdanto

VAROITUS

Lue lisätietoja varoituksista ja muista tärkeistä seikoista laitteen mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja -oppaasta.

Garmin suosittelee, että laitteen asentaa kokenut asentaja, joka tuntee sähköjärjestelmät. Virtajohdon liittäminen väärin saattaa johtaa ajoneuvon tai akun vahingoittumiseen tai henkilövahinkoon.

Kun liität virtajohtoa, älä poista johdollista sulakepesää. Tulipalosta tai ylikuumenemisesta seuraavien henkilövahinkojen ja tuotteen vahingoittumisen välttämiseksi asianmukaisen sulakkeen on oltava tuotteen teknisten tietojen osoittamassa paikassa. Lisäksi virtajohdon liittäminen ilman asianmukaista sulaketta mitätöi tuotteen takuun.

VAROITUS

Pidä turvalaseja, korvasuojaimia ja hengityssuojusta, kun poraat, sahaat tai hiot osia.

ILMOITUS

Tarkista aina ennen poraamista ja sahaamista poraus- tai leikkauspinnan taustapuoli.

Nämä asennusohjeet eivät ole tarkoitettu millekään tietylle ajoneuvotyypille. Niiden avulla voit asentaa tuotteen ajoneuvoon. Jos sinulla on ajoneuvokohtaista kysyttävää, ota yhteys ajoneuvon valmistajaan.

Laitteen esittely

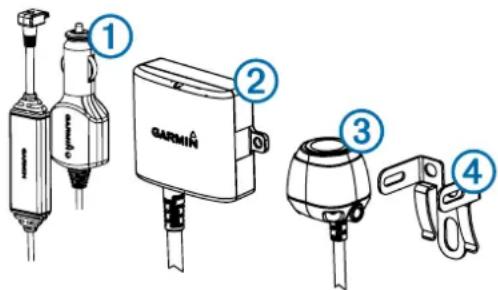

1	BC 30 vastaanotinkaapeliGPS-laitteen on saatava virtaa tämän kaapelin kautta, jotta se voi olla yhteydessä kameraan.
2	Lähetin
3	Kamera
4	Kameran kiinnitysteline

Tarvittavat työkalut

• pora ja 9,09 mm:n tai T-koon (0,36 tuumaa) poranterä
• ristipääruuvitaltta (nro 2)
• ruuveja, pultteja tai nippusiteitä (lähettimen kiinnittämiseen)
• juotteeton pikaliitin tai juotos ja kutistesukka
• matkailuautoon tarkoitettua tiivistysainetta (valinnainen)

Asennus

Vastaanottimen asentaminen

Ennen kuin voit asentaa BC 30 vastaanotinkaapelin, sinun on päivitettävä GPS-laitteeseen uusin ohjelmistoversio. GPS-laite ei välttämättä ole yhteensopiva BC 30 kameran kanssa ilman uusinta ohjelmistoa. Lisätietoja GPS-laitteen päivittämisestä on

GPS-laitteen käyttöoppaassa ja osoitteessa garmin.com /express.

Langattoman kameran vastaanotin sisältyy kameran mukana toimitettuun BC 30 vastaanotinkaapeliin.

Liitä GPS-laite auton virtalähteeseen BC 30 kameran mukana toimitetulla BC 30 vastaanotinkaapelilla.

Lisätietoja laitteen liittämisestä ajoneuvon virtalähteeseen on GPS-laitteen käyttöoppaassa.

HUOMAUTUS: BC 30 vastaanotinkaapeli sisältää liikennevastaanottimen. Jos GPS-laite sisältää elinikäisen liikennepalvelun, liikenneominaisuudet toimivat edelleen, kun käytät BC 30 vastaanotinkaapelia.

Huomioitavaa kiinnitettäessä kameraa

Huomioi nämä seikat, kun valitset kameran kiinnityspaikkaa.

• Testaa asennuspaikka, ennen kuin kiinnität kameran pysyvästi.
• Kameran asentaminen tavallista ylemmäs ajoneuvon taakse parantaa katselukulmaa.
• Mukana toimitetun telineen voi napsauttaa kiinni rekisterikilpeen tai muuhun vastaavaan pintaan tai sen voi kiinnittää ajoneuvon taakse mukana toimitetuilla lieriökantaisilla ruuveilla.

Lähettimen sijaintiin ja kytkentään liittyvää huomioitavaa

ILMOITUS

Lähetintä ei ole tarkoitettu käytettäväksi keholla, kun se on käytössä.

Huomioi seuraavat seikat, kun valitset langattoman lähettimen asennuspaikkaa.

• Testaa harkitsemasi asennuspaikka, ennen kuin asennat lähettimen pysyvästi.
• Joissakin ajoneuvoissa peruutusvalot eivät saa jatkuvaa vähimmäisjännitettä ajoneuvosta. Käytä autorelettä, kun liität lähettimen ja kameran virtalähteeseen, joka ei tarjoa jatkuvaa jännitettä.
• Vaikka lähetin pystyy lähettämään videosignaalia luotettavasti noin 13,5 metrin (45 jalan) päähän, lähettimen sijainti voi vaikuttaa sen lähetyalueeseen.
• Signaali on sitä luotettavampi, mitä lähemmäs lähetintä asennat vastaanottimen.

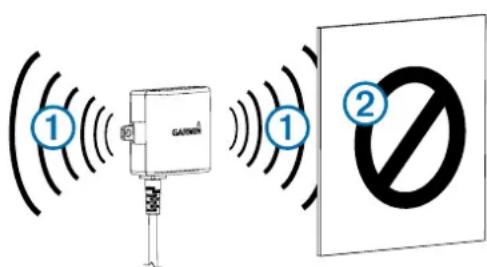

  • Lähettimen signaali on voimakkain, kun jompikumpi tasainen pinta ① osoittaa vastaanotinta kohti.

① GAINON ① ②

• Lähettimen signaalin tiellä olevat tiiviit metalliesineet tai laitteet ② kutistavat lähetysmatkaa merkittävästi.
• Signaali on sitä luotettavampi, mitä vähemmän kiinteitä esineitä lähettimen ja laitteen välillä on.

- Jos kameran ja lähettimen etäisyys ylittää mukana toimitetun kaapelin pituuden, jatkokaapeleita voi käyttää lisäksi. Voit ostaa 15 metrin (50 jalan) jatkokaapelin ja käyttää tarvittaessa useitakin jatkokaapeleita. Saat lisätietoja Garmin myyjältä tai osoitteesta www.garmin.com.

• Lähettimen lähellä sijaitseva sulaketeline ei ole vesitiivis. Sulaketelinettä ei kannata asentaa paikkaan, joka altistuu sääoloille.
• Kameran ja lähettimen välinen liitin ei ole vesitiivis. Jos teet tämän liitännän paikassa, joka altistuu sääoloille, varmista että liitäntä on vesitiivis.
• Jos asennat kameran venetraileriin tai muuhun paikkaan, joka saattaa altistua vedelle, tiivistä kaikki johdotukset ja lähetinkaapelin sulakepesä.

Kameran ja lähettimen sijainnin testaaminen

1 Kiinnitä kamera väliaikaisesti haluamaasi asennuspaikkaan.
2 Aseta lähetin väliaikaisesti haluamaasi asennuspaikkaan ja liitä se virtalähteeseen ja kameraan.

VIHJE: jos et halua liittää lähetintä ajoneuvon virtalähteeseen tätä testiä varten, voit liittää lähettimen ja kameran 12 Vdc:n akkuun.

3 Testaa lähettimen toiminta liittämällä GPS-laite virtalähteeseen BC 30 vastaanotinkaapelilla.

Jos GPS-laitteessa ei näy videokuvaa haluamassasi asennuspaikassa, siirrä lähetin toiseen paikkaan ja testaa se uudelleen.

4 Toista vaiheita 2–3, kunnes lähetin toimii oikein.
5 Testaa kameran näkyvyys katsomalla videokuvaa laitteessa.
6 Jos kameran näkymä ei ole optimaalinen, siirrä kamera toiseen paikkaan ja testaa se uudelleen.
7 Toista vaiheita 5–6, kunnes kameran näkymä on optimaalinen.

VIHJE: varmista kameran oikea asennussuunta tarkistamalla suunnat testatessasi kameraa.

Kameran kiinnittäminen

Ennen kuin kiinnität kameran pysyvästi, testaa, että kiinnityspaikka on optimaalinen (Kameran ja lähettimen sijainnin testaaminen).

Jos olet jo kiinnittänyt kameran telineeseen, pura se.

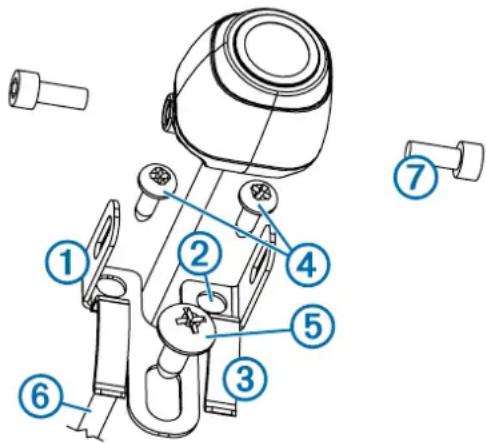

1 Aseta teline ① kiinnityspaikkaan.

2 Valitse vaihtoehto:

• Jos aiot asentaa telineen suoraan ajoneuvon pintaan, merkitse telineen kahden reiän paikat ②.
• Jos aiot asentaa telineen rekisterikilpeen, irrota yksi rekisterikilven ruuveista ja napsauta teline paikalleen siten, että telineen aukko ③ on rekisterikilven reiän kohdalla.

3 Kiinnitä teline ajoneuvoon joko mukana toimitetuilla ruuveilla ④ tai vaiheessa 2 irrottamallasi rekisterikilven ruuvilla ⑤.

4 Aseta kamera telineeseen ja määritä paras kohta, josta kameran kaapeli ⑥ ohjataan ajoneuvon sisälle.

5 Poraa sopivalla poranterällä reikä, josta kameran kaapeli ohjataan ajoneuvon sisälle.
6 Pujota kameran kaapeli reiästä ja ohjaa se lähettimen sijaintiin.
Osta tarvittaessa 15 metrin (50 jalan) jatkokaapeli erikseen.
7 Kiinnitä kamera telineeseen mukana toimitetuilla kuusiopulteilla ⑦.
8 Säädä kameran kulma ja kiristä kuusiopultit mukana toimitetulla kuusiokokoavaimella.
9 Levitä matkailuautoon tarkoitettua tiivistainetta kaapelia varten poraamasi reiän ympärille (valinnainen).

Lähettimen asentaminen

Testaa asennuspaikka, ennen kuin asennat lähettimen pysyvästi (Kameran ja lähettimen sijainnin testaaminen).

1 Kiinnitä lähetin asennuspaikkaan paikan mukaisilla tarvikkeilla, kuten ruuveilla, pulteilla tai nippusiteillä. Lähettimen lähellä sijaitseva sulaketeline ei ole vesitiivis. Sulaketelinettä ei kannata asentaa paikkaan, joka altistuu sääoloille.

2 Liitä kameran ja lähettimen kaapelit. Kameran ja lähettimen välinen liitin ei ole vesitiivis. Jos teet tämän liitännän paikassa, joka altistuu sääoloille, varmista että liitäntä on vesitiivis.

3 Liitä lähettimen virtajohto ① 12–24 VDC:n virtalähteeseen, mieluiten peruutusvaloon ②, juotteettomalla pikaliittimellä (ei mukana).

HUOMAUTUS: kun lähetin liitetään pysyvään 12-24 VDC:n virtalähteeseen (kuten huomiovaloon) eikä peruutusvaloon, virta on kytkettävä manuaalisesti lähettimeen. Lähetin voi tyhjentää ajoneuvon akun, jos se jätetään päälle.

4 Jos et käyttänyt juotteetonta pikaliitintä, juota sähköliitännät ja käytä kutistesukkaa liitäntöjen suojaamiseksi sääoloilta.

Liite

Useita kameroita

Voit pariliittää enintään neljä langatonta kameraa BC 30 vastaanotinkaapelin kanssa. Voit pariliittää esimerkiksi yhden ajoneuvoon asennetun peruutuskameran ja toisen, perävaunuun asennetun peruutuskameran. Lisätietoja useiden kameroiden pariliittämisestä on langattoman BC 30 peruutuskameran käyttöoppaassa.

Käyttöoppaan hakeminen

Voit ladata uusimman käyttöoppaan internetistä.

1 Siirry osoitteeseen garmin.com/manuals/BC30.
2 Tarkastele koko käyttöopasta tai lataa se haluamassasi muodossa.

*Laite kestää satunnaisen upottamisen enintään 1 metrin syvyiseen veteen enintään 30 minuutiksi. Lisätietoja on osoitteessa www.garmin.com/waterrating.
Tekniset tiedot

Kameran ja lähettimen tulojännite 9 - 28 Vdc
Lähettimen sulake 500 mA, pikasulake
Kameran ja lähettimen virrankäyttö 150 mA (12 Vdc)
Kameran ja lähettimen vedenpitävyys IEC 605	29 IPX7*
Kameran lämpötila-alue -40 - 85 °C (-40 - 185	°F)
Lähettimen ja vastaanottimen kaapelin lämpötila	-20 - 70 °C (-4 - 158 °F)
Vastaanotinkaapelin tulojännite 10 - 24 V
Vastaanotinkaapelin sulake 2 A, 250 V
