Type de produit	Caméra de recul sans fil
Marque	Garmin
Modèle	BC 30
Catégorie	Caméra de tableau de bord
Alimentation caméra et émetteur	9 – 28 V c.c.
Alimentation câble récepteur	10 – 24 V
Fusible émetteur	500 mA, à fusion rapide
Fusible câble récepteur	2 A, 250 V
Consommation de courant	150 mA à 12 V c.c.
Indice d'étanchéité caméra et émetteur	IPX7 (immersion jusqu'à 1 m pendant 30 min)
Plage de températures caméra	-40 à 85 °C
Plage de températures émetteur et câble récepteur	-20 à 70 °C
Nombre maximal de caméras	4 (sans fil)
Portée de transmission sans fil	13,5 m (45 pi) en espace dégagé
Longueur du câble caméra-émetteur	Environ 5 m (extension 15 m disponible)
Type de connexion au GPS	Câble récepteur avec entrée d'alimentation et récepteur d'info-trafic
Compatibilité	Appareils GPS Garmin (mise à jour logicielle requise)
Installation	Nécessite perçage (foret 9,09 mm) et outils de base
Garantie	Garantie constructeur (consulter notice)

FOIRE AUX QUESTIONS - BC 30 GARMIN

Qu'est-ce que la Garmin BC 30 ?

La Garmin BC 30 est une caméra de recul sans fil qui affiche l'image vidéo sur un appareil GPS Garmin compatible. Elle permet de visualiser l'arrière du véhicule lors des manœuvres.

Comment installer la caméra BC 30 ?

L'installation comprend le montage de la caméra à l'arrière du véhicule (par exemple sur la plaque d'immatriculation), le passage du câble jusqu'à l'émetteur, et le raccordement de l'émetteur à une source d'alimentation 12-24 V c.c., de préférence aux feux de marche arrière. Un récepteur intégré au câble d'alimentation du GPS capte le signal sans fil.

L'appareil GPS doit-il être à jour ?

Oui, avant d'utiliser la caméra BC 30, mettez à jour votre appareil GPS via Garmin Express pour garantir sa compatibilité avec la caméra. Sans mise à jour, le GPS peut ne pas reconnaître la caméra.

Peut-on connecter plusieurs caméras BC 30 ?

Oui, le câble récepteur BC 30 permet de coupler jusqu'à 4 caméras sans fil. Vous pouvez par exemple en installer une sur le véhicule et une autre sur une remorque.

La caméra BC 30 est-elle étanche ?

Oui, la caméra et l'émetteur sont classés IPX7, ce qui signifie qu'ils résistent à une immersion accidentelle dans 1 mètre d'eau pendant 30 minutes. Ils ne sont pas conçus pour une utilisation sous-marine continue.

Quelle est la portée du signal sans fil ?

La portée maximale est d'environ 13,5 m (45 pi) en espace dégagé. La présence d'obstacles métalliques peut réduire la portée. Pour une meilleure fiabilité, placez l'émetteur sur une surface plane orientée vers le récepteur.

Puis-je utiliser un câble d'extension ?

Oui, un câble d'extension de 15 m (50 pi) est disponible en option pour rallonger la distance entre la caméra et l'émetteur. Plusieurs extensions peuvent être reliées entre elles.

Comment alimenter l'émetteur ?

L'émetteur doit être connecté à une source d'alimentation de 12-24 V c.c., idéalement aux feux de marche arrière pour une activation automatique. Si connecté à une source permanente, il doit être allumé/éteint manuellement pour éviter de décharger la batterie.

Que faire si la caméra ne s'affiche pas ?

Vérifiez d'abord que l'appareil GPS est mis à jour et que le câble récepteur est correctement branché. Testez ensuite l'emplacement de l'émetteur en vous rapprochant du récepteur. Si le problème persiste, consultez le manuel d'installation pour des tests supplémentaires.

La BC 30 fonctionne-t-elle avec tous les GPS Garmin ?

La BC 30 est compatible avec la plupart des appareils GPS Garmin équipés d'une entrée vidéo et d'un câble récepteur adapté. Consultez la liste de compatibilité sur le site de Garmin ou le manuel de votre GPS.

MODE D'EMPLOI BC 30 GARMIN

Caméra de recul sans fil BC™ 30 Instructions d'installation

Introduction

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.

Garmin vous recommande fortement de faire installer l'appareil par un technicien expérimenté, disposant des connaissances appropriées en matière de circuits électriques. Le raccordement incorrect du câble d'alimentation peut endommager le véhicule ou la batterie et entraîner des blessures corporelles.

Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager votre produit en exposant la batterie au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. De plus, la connexion du câble d'alimentation en l'absence du fusible approprié annulerait la garantie du produit.

ATTENTION

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez.

AVIS

Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'élément.

Ces instructions d'installation sont universelles et se proposent d'accompagner l'installation du produit sur votre véhicule, quel que soit son modèle. Pour toutes questions sur votre véhicule, veuillez contacter votre concessionnaire.

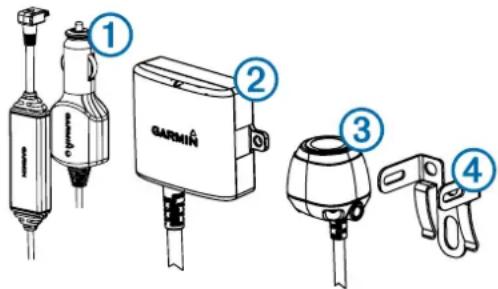

Présentation de l'appareil

1	Câble de récepteur BC 30L'appareil GPS doit être alimenté via ce câble afin de communiquer avec la caméra.
2	Emetteur
3	Caméra
4	Support de fixation de la caméra

Outils requis

• Perceuse et foret de 9,09 mm ou taille T (0,36")
  • Tournevis cruciforme numéro 2
• Vis, écrous ou attaches de câbles (pour fixer l'émetteur)
• Clip pour câbles ne nécessitant pas de soudure ou fer à souder et tube thermorétrécissable
• Mastic adapté aux véhicules de loisir (facultatif)

Installation

Installation du récepteur

Avant d'installer le câble du récepteur BC 30, mettez à jour votre appareil GPS avec la version du logiciel la plus récente. Sans version la plus récente installée, votre appareil GPS peut être incompatible avec la caméra BC 30. Reportez-vous au manuel d'utilisation de votre appareil GPS ou rendez-vous sur garmin.com/express pour en savoir plus sur la mise à jour de votre appareil GPS.

Le récepteur de la caméra sans fil est intégré au câble du récepteur BC 30 fourni avec votre caméra de recul sans fil.

Utilisez le câble du récepteur BC 30 fourni avec votre caméra BC 30 pour connecter l'appareil GPS à l'alimentation du véhicule.

Pour plus d'informations sur la connexion de l'appareil à l'alimentation du véhicule, reportez-vous au manuel d'utilisation de votre appareil GPS.

REMARQUE : le câble du récepteur BC 30 inclut un récepteur d'info-trafic. Si votre appareil GPS inclut un service d'info-trafic à vie, la fonction d'info-trafic continue à fonctionner lorsque vous utilisez le câble du récepteur BC.

Considérations relatives au montage de la caméra

Au moment de choisir un emplacement de montage de la caméra, tenez compte des remarques suivantes.

• Testez un emplacement de montage avant d'installer la caméra de manière définitive.
• Installez la caméra en hauteur à l'arrière du véhicule pour bénéficier d'un angle de vue optimal.
• Le support de fixation fourni peut être clipsé à une plaque d'immatriculation ou à un support similaire, ou bien attaché à l'arrière du véhicule à l'aide des vis à tête cylindrique plate autoperceuses fournies.

Emplacement de l'émetteur et considérations relatives au câblage

AVIS

L'émetteur n'est pas prévu pour être porté sur soi pendant son utilisation.

Au moment de choisir un emplacement d'installation de l'émetteur sans fil, tenez compte des remarques suivantes.

• Testez l'emplacement d'installation proposé avant d'installer l'émetteur de manière définitive.
• Certains véhicules ne fournissent pas de tension minimale constante aux feux de marche arrière. Utilisez un relais adapté à une utilisation en automobile lorsque vous connectez l'émetteur et la caméra à une source d'alimentation qui ne fournit pas de tension constante.
• Bien que l'émetteur puisse transmettre de manière fiable le signal vidéo à une distance de 13,5 m (45 pi) environ, l'emplacement de l'émetteur peut avoir une incidence sur cette portée.

• La fiabilité du signal dépend de la proximité de l'émetteur par rapport au récepteur.

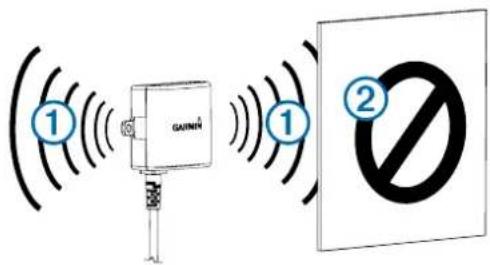

• L'émetteur restitue un signal optimal quand il est posé sur une surface plane ① orientée vers le récepteur.

• La présence de métal dense ou d'autres appareils ② sur le chemin emprunté par l'émetteur dégrade considérablement la distance de transmission.

Pour obtenir un signal fiable, évitez au maximum la présence d'obstacles sur le chemin emprunté par l'émetteur jusqu'à l'appareil.

• Si la distance qui sépare la caméra de l'émetteur dépasse la longueur du câble fourni, vous pouvez utiliser des câbles d'extension. Il est possible d'acheter un câble d'extension de 15 m (50 pi) et d'installer plusieurs câbles d'extension. Contactez votre revendeur Garmin ou visitez le site www.garmin.com pour obtenir plus d'informations.
• Le porte-fusible situé près de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.
• Le connecteur entre la caméra et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous devez vous assurer que la connexion est étanche.
• Si vous installez la caméra sur une remorque porte bateau ou tout autre emplacement pouvant être au contact de l'eau, vous devez étanchéiser toutes les connexions filaires et le porte-fusible du câble pour émetteur.

Test de l'emplacement de la caméra et de l'émetteur

1 Installez la caméra de manière temporaire à l'emplacement de votre choix.
2 Placez l'émetteur de manière temporaire à l'emplacement de votre choix et reliez-le à l'alimentation ainsi qu'à la caméra.

ASTUCE : si vous ne souhaitez pas vous raccorder à votre véhicule pour ce test, vous pouvez relier l'émetteur et la caméra à une batterie de 12 V c.c.

3 Vérifiez le bon fonctionnement de l'émetteur en alimentant l'appareil GPS avec le câble du récepteur BC 30.

Si le flux vidéo n'apparaît pas sur l'appareil GPS à votre emplacement d'installation préféré, déplacez l'émetteur et réalisez un autre test.

4 Répétez les étapes 2 et 3 tant que l'émetteur ne fonctionne pas correctement.
5 Testez l'angle de vue de la caméra en observant la vidéo sur l'appareil.
6 Si la caméra ne fournit pas un angle de vue optimal pour votre véhicule, déplacez-la et réalisez un autre test.
7 Répétez les étapes 5 et 6 jusqu'à trouver un emplacement d'installation qui offre un angle de vue optimal pour votre véhicule.

ASTUCE : quand vous testez l'angle de vue de la caméra, prenez note de la direction vers le haut pour ne pas vous tromper lorsque vous l'installerez de manière définitive.

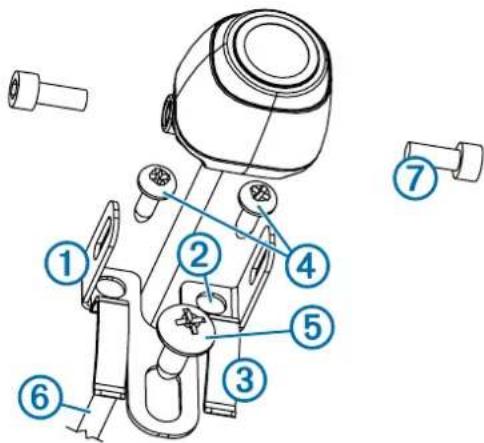

Montage de la caméra

Avant d'installer la caméra de manière définitive, testez l'emplacement de montage pour obtenir l'angle de vue optimal suivant votre véhicule (Test de l'emplacement de la caméra et de l'émetteur).

Si vous avez déjà relié la caméra au support de fixation, commencez par la démonter.

1 Placez le support de fixation ① à l'emplacement d'installation.

2 Sélectionnez une option :

• Si vous montez le support à même le véhicule, marquez les emplacements des deux trous sur le support ②.
• Si vous installez le support sur une plaque d'immatriculation, retirez l'une des vis de la plaque d'immatriculation et clipsez le support à l'emplacement prévu de sorte que le trou du support ③ soit aligné avec le trou de la plaque d'immatriculation.

3 Fixez le support au véhicule à l'aide des vis autoperceuses ④ ou de la vis de la plaque d'immatriculation que vous avez retirée à l'étape 2 ⑤.
4 Placez la caméra dans le support de fixation et trouvez le meilleur endroit pour faire passer le câble de la caméra ⑥ dans le véhicule.
5 A l'aide d'un foret adapté, percez un trou afin de faire passer le câble de la caméra dans le véhicule.
6 Faites passer le câble de la caméra dans le trou et acheminez-le jusqu'à l'emplacement de l'émetteur. Des extensions de câble de 15 m (50 pieds) sont disponibles à la vente, au besoin.
7 Fixez bien la caméra dans le support à l'aide des écrous hexagonaux fournis ⑦.
8 Ajustez l'angle de la caméra et serrez les écrous hexagonaux à l'aide de la clé Allen fournie.
9 Appliquez du mastic adapté aux véhicules de loisir (facultatif) autour du câble, à son point d'entrée dans le véhicule.

Installation de l'émetteur

Avant d'installer l'émetteur de manière définitive, veuillez vérifier son bon fonctionnement à cet emplacement (Test de l'emplacement de la caméra et de l'émetteur).

1 Lors de l'installation de l'émetteur, veuillez utiliser un matériel adapté à cet emplacement, comme des vis, des écrous ou des attaches de câbles.

Le porte-fusible situé près de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.

2 Reliez la caméra aux câbles de l'émetteur.

Le connecteur entre la caméra et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous devez vous assurer que la connexion est étanche.

3 Reliez le câble d'alimentation ① de l'émetteur à une source d'alimentation de 12–24 V c.c., de préférence aux feux de

marche arrière ②, à l'aide d'un clip pour câbles ne nécessitant pas de soudure (non fourni).

REMARQUE : si vous reliez l'émetteur à une source d'alimentation permanente de 12-24 V c.c. (aux feux de circulation, par exemple) et non pas aux feux de marche arrière, vous devrez allumer et éteindre l'émetteur manuellement. Si vous le laissez allumé en permanence, l'émetteur risque de décharger la batterie de votre véhicule.

4 Si vous n'avez pas utilisé un clip pour câbles ne nécessitant pas de soudure, soudez les connexions électriques et utilisez le tube thermorétrécissable pour les protéger des éléments extérieurs.

Annexe

Plusieurs caméras

Le câble de récepteur BC 30 vous permet de coupler quatre caméras sans fil maximum. Par exemple, vous pouvez coupler une caméra de recul installée sur votre véhicule et une seconde caméra de recul installée sur une remorque. Reportez-vous au Manuel d'utilisation de la caméra de recul sans fil BC 30 pour en savoir plus sur le couplage de plusieurs caméras.

Téléchargement du manuel d'utilisation

Vous pouvez obtenir la dernière version du manuel d'utilisation sur le Web.

1 Rendez-vous sur garmin.com/manuals/BC30.
2 Consultez ou téléchargez l'intégralité du manuel d'utilisation dans votre format préféré.

Caractéristiques techniques

Tension d'entrée de la caméra et de l'émetteur	De 9 à 28 V c.c.
Fusible de l'émetteur 500 mA, à fusion rapide
Consommation de courant de la caméra et de l'émetteur	150 mA à 12 V c.c.
Indice d'étanchéité de la caméra et de l'émetteur	IEC 60529 IPX7*
Plage de températures de la caméra De -40 à 85 °C (de -40 à 185 °F)
Plage de températures de l'émetteur et du câble du récepteur	De -20 à 70 °C (de -4 à 158 °F)
Tension d'entrée du câble du récepteur De	10 à 24 V
Fusible du câble du récepteur 2 A, 250 V

*L'appareil résiste à une immersion accidentelle dans un mètre d'eau pendant 30 minutes. Pour plus d'informations, rendez-vous sur www.garmin.com/waterrating.
