MANUAL DE USUARIO BC 30 GARMIN

Instrucciones de instalación....14

Cámara de seguridad trasera inalámbrica BC™ 30 Instrucciones de instalación

Introducción

AVISO

Consulta la guía Información importante sobre el producto y tu seguridad que se incluye en la caja del producto y en la que encontrarás avisos e información importante sobre el producto.

Garmin recomienda encarecidamente que un instalador con experiencia y los conocimientos necesarios sobre sistemas eléctricos realice la instalación del dispositivo. Si conectas de forma incorrecta el cable de alimentación se pueden provocar daños en el vehículo o en las pilas/batería, o lesiones físicas.

Al conectar el cable de alimentación, no retires el portafusibles en línea. Para evitar la posibilidad de causar daños personales o daños al producto provocados por el fuego o un sobrecalentamiento, debe colocarse el fusible adecuado tal y como se indica en las especificaciones del producto. Además, la conexión del cable de alimentación sin el fusible adecuado anulará la garantía del producto.

ADVERTENCIA

Utiliza siempre gafas de seguridad, un protector de oídos y una máscara antipolvo cuando vayas a realizar orificios, cortes o lijados.

NOTIFICACIÓN

Al realizar orificios o cortes, comprueba siempre lo que hay al otro lado de la superficie.

Estas instrucciones de instalación no se aplican a un modelo específico de vehículo y su finalidad es meramente orientativa para el montaje del producto en el vehículo. Si tienes dudas relacionadas con tu modelo específico de vehículo, debes ponerte en contacto con el fabricante del vehículo.

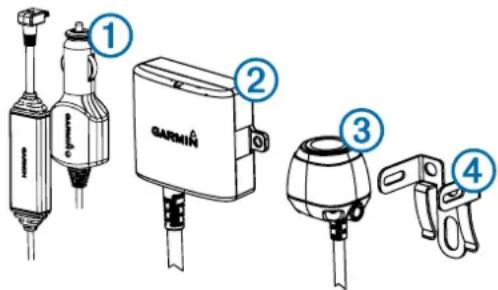

Descripción general del dispositivo

Elemento Descripción

1	Cable receptor para BC 30El dispositivo GPS debe recibir alimentación a través de este cable para comunicarse con la cámara.
2	Transmisor
3	Cámara
4	Soporte de montaje de la cámara

Herramientas necesarias

• Taladro y broca de 9,09 mm (0,36 in) o tamaño T
• Destornillador Phillips del número 2
• Tornillos, pernos o bridas (para fijar el transmisor)
• Conector para empalme de cables sin soldadura o soldadora y tubo de aislamiento
• Sellador para caravanas (opcional)

Instalación

Instalación del receptor

Para poder instalar el cable receptor para BC 30, primero debes actualizar tu dispositivo GPS a la versión de software más reciente. Es posible que el dispositivo GPS no sea compatible con la cámara BC 30 si no cuenta con el software más reciente. Consulta el manual del usuario de tu dispositivo GPS o visita garmin.com/express para obtener más información sobre la actualización del dispositivo GPS.

El receptor de la cámara inalámbrica está incorporado en el cable receptor para BC 30 que se suministra con tu cámara de seguridad trasera inalámbrica.

Usa el cable receptor para BC 30 que se suministra con tu cámara BC 30 para conectar el dispositivo GPS a la alimentación del vehículo.

Consulta el manual del usuario de tu dispositivo GPS para obtener más información sobre la conexión del dispositivo a la alimentación del vehículo.

NOTA: el cable receptor para BC 30 incorpora un receptor de tráfico. Si tu dispositivo GPS ofrece tráfico de por vida, las funciones de tráfico continuarán funcionando mientras utilizas el cable receptor para BC 30.

Especificaciones de montaje de la cámara

Al seleccionar una ubicación de montaje para la cámara, ten en cuenta las siguientes especificaciones.

• Debes probar la ubicación de montaje antes de montar la cámara de forma permanente.
• La instalación de la cámara en una posición elevada en la parte de atrás del vehículo ofrece un mejor ángulo de visión.
• El soporte incluido puede engancharse en la matrícula o en otra superficie similar, o puede fijarse en la parte trasera del vehículo usando los tornillos autorroscantes de cabeza plana.

Especificaciones sobre el cableado y la ubicación del transmisor

NOTIFICACIÓN

El transmisor no está diseñado para llevarlo en el cuerpo mientras se utiliza.

Al seleccionar una ubicación de montaje para el transmisor inalámbrico, se deben respetar estas especificaciones.

• Se debe probar la posible ubicación de montaje antes de montar el transmisor de forma permanente.
• Algunos vehículos no proporcionan un voltaje mínimo constante a las luces de marcha atrás. Debes utilizar un relé para automoción en caso de conectar el transmisor y la cámara a una fuente de alimentación que no suministre un voltaje constante.
• A pesar de que el transmisor puede enviar de forma fiable señales de vídeo a una distancia aproximada de 13,5 m (45 ft), la ubicación del transmisor puede afectar a este alcance.
• Cuanto más cerca instales el transmisor del receptor, más fiable será la señal.

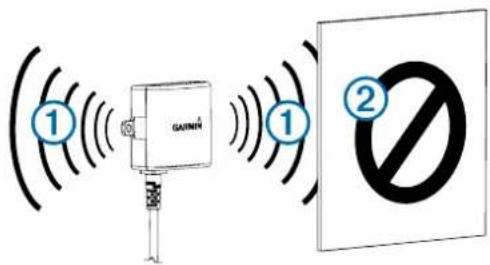

• El transmisor ofrece la mejor señal cuando cualquiera de las superficies planas ① está apuntando hacia el receptor.

① Gaunin ① ②

La presencia de metales densos o aparatos ② en la trayectoria del transmisor pueden reducir significativamente la distancia de transmisión.

La fiabilidad de la señal será mayor cuanto menor sea el número de cuerpos sólidos en la trayectoria entre el transmisor y el dispositivo.

• Si la distancia entre la cámara y el transmisor supera la longitud del cable incluido, se pueden usar cables de extensión. Pueden adquirirse e instalarse uno o varios cables de extensión de 15 m (50 ft). Consulta a tu distribuidor de Garmin o ve a www.garmin.com para obtener más información.
• El portafusibles ubicado junto al transmisor no es resistente al agua. Se desaconseja la instalación del portafusibles en una ubicación expuesta a las inclemencias meteorológicas.
• El conector entre la cámara y el transmisor no es resistente al agua. Si realizas esta conexión en una ubicación expuesta a las inclemencias meteorológicas, asegúrate de que la conexión es resistente al agua.
• Si vas a instalar la cámara en un remolque para embarcaciones u otra ubicación en la que pueda estar expuesta al agua, debes impermeabilizar todas las conexiones de cables y el portafusibles en el cable transmisor.

Comprobación de la ubicación de la cámara y el transmisor

1 Fija temporalmente la cámara en la ubicación de montaje elegida.
2 Coloca temporalmente el transmisor en la ubicación de montaje elegida y conéctalo a la alimentación y a la cámara.

SUGERENCIA: si no quieres realizar el empalme con el cableado del vehículo para esta prueba, puedes conectar el transmisor y la cámara a la batería de 12 V de CC.

3 Comprueba que el transmisor funciona correctamente suministrando alimentación al dispositivo GPS mediante el cable receptor para BC 30.
Si no puedes ver el vídeo en el dispositivo GPS en la ubicación de montaje elegida, mueve el transmisor a otra ubicación y vuelve a realizar la prueba.
4 Repite los pasos 2–3 hasta que el transmisor funcione correctamente.
5 Observa el vídeo en el dispositivo para probar la vista de la cámara.
6 Si la cámara no ofrece la vista adecuada para el vehículo, desplázala a otra ubicación y vuelve a realizar la prueba.
7 Repite los pasos 5–6 hasta que la ubicación de montaje de la cámara ofrezca la vista adecuada para el vehículo.

SUGERENCIA: durante la prueba, anota qué parte de la cámara apunta hacia arriba para garantizar una correcta instalación permanente.

Montaje de la cámara

Antes de montar la cámara de forma permanente, es recomendable que compruebas la ubicación de montaje que proporcione la mejor visión en tu vehículo (Comprobación de la ubicación de la cámara y el transmisor).

Si ya has conectado la cámara al soporte, debes desmontarla primero.

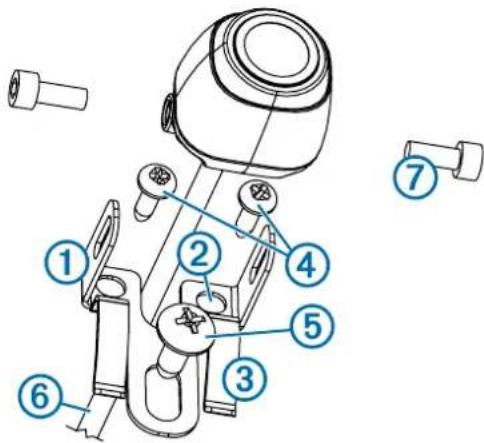

1 Coloca el soporte ① en la ubicación de montaje.

2 Selecciona una opción:

• Si vas a montar el soporte directamente sobre la superficie del vehículo, haz una marca de los dos orificios del soporte ②.
• Si vas a instalar el soporte en la matrícula, retira uno de los tornillos de la matrícula y fija el soporte en su lugar de forma que el orificio del soporte ③ quede alineado con el de la matrícula.

3 Fija el soporte al vehículo con los tornillos autorroscantes incluidos ④ o con el tornillo de la matrícula ⑤ que has retirado en el paso 2.

4 Coloca la cámara en el soporte y decide la mejor ubicación para la entrada del cable de la cámara ⑥ en el vehículo.
5 Con una broca adecuada, perfora un orificio para introducir el cable de la cámara en el vehículo.
6 Pasa el cable de la cámara por el orificio y guíalo hasta la ubicación del transmisor.

Si fuera necesario, se pueden adquirir por separado cables de extensión de 15 m (50 pies).

7 Fija la cámara al soporte con los pernos hexagonales incluidos ⑦.
8 Ajusta el ángulo de la cámara y aprieta los pernos hexagonales con la llave hexagonal.
9 Aplica sellador para caravanas alrededor del cable en la zona por la que éste se introduce en el vehículo (opcional).

Instalación del transmisor

Antes de instalar el transmisor de forma permanente, debes comprobar que éste funciona correctamente en la ubicación de instalación (Comprobación de la ubicación de la cámara y el transmisor).

1 Fija el transmisor en la ubicación de instalación con los componentes de montaje apropiados para la ubicación como tornillos, pernos o bridas.

El portafusibles ubicado junto al transmisor no es resistente al agua. Se desaconseja la instalación del portafusibles en una ubicación expuesta a las inclemencias meteorológicas.

2 Conecta los cables de la cámara y el transmisor.

El conector entre la cámara y el transmisor no es resistente al agua. Si realizas esta conexión en una ubicación expuesta a las inclemencias meteorológicas, asegúrate de que la conexión es resistente al agua.

3 Conecta el cable de alimentación ① del transmisor a una fuente de alimentación de 12–24 V de CC, preferiblemente una luz de marcha atrás ②, usando un conector de empalme de cables sin soldadura (no incluido).

NOTA: si conectas el transmisor a una fuente estable de 12-24 V de CC (como una lámpara de circulación diurna) en vez de a una luz de marcha atrás deberás desactivar de forma manual la alimentación al transmisor. El transmisor puede agotar completamente la batería del vehículo si lo dejas encendido.

4 Si no has utilizado un conector para empalme de cables sin soldadura, suelda y aísla las conexiones eléctricas para protegerlas de las inclemencias meteorológicas.

Apéndice

Varias cámaras

Puedes vincular hasta cuatro cámaras inalámbricas con el cable receptor para BC 30. Por ejemplo, puedes vincular una cámara de seguridad trasera instalada en tu vehículo y una segunda cámara instalada en un tráiler. Consulta el manual del usuario de la cámara de seguridad inalámbrica BC 30 para obtener más información sobre la vinculación de varias cámaras.

Cómo obtener el manual del usuario

Puedes descargar la versión más reciente del manual del usuario en la página web.

1 Visita garmin.com/manuals/BC30.

2 Consulta o descarga el manual del usuario completo en el formato que prefieras.

Especificaciones

Tensión de entrada de la cámara y el transmisor	De 9 a 28 V de CC
Fusible del transmisor 500 mA, rápido
Uso de corriente de la cámara y el transmisor	150 mA a 12 V de CC
Resistencia al agua de la cámara y el transmisor	IEC 60529 IPX7*
Rango de temperatura de la cámara De	40 °C a 85 °C (de -40 °F a 185 °F)
Rango de temperaturas del cable transmisor y receptor	De -20 °C a 70 °C (de -4 °F a 158 °F)
Voltaje de entrada del cable receptor De	10 a 24 V
Fusible del cable receptor 2 A, 250 V

*El dispositivo resiste la inmersión accidental en el agua a una profundidad de hasta 1 m durante 30 min. Para obtener más información, visita www.garmin.com/waterrating.
