INSTRUKCJA OBSŁUGI SHFX70E PANASONIC

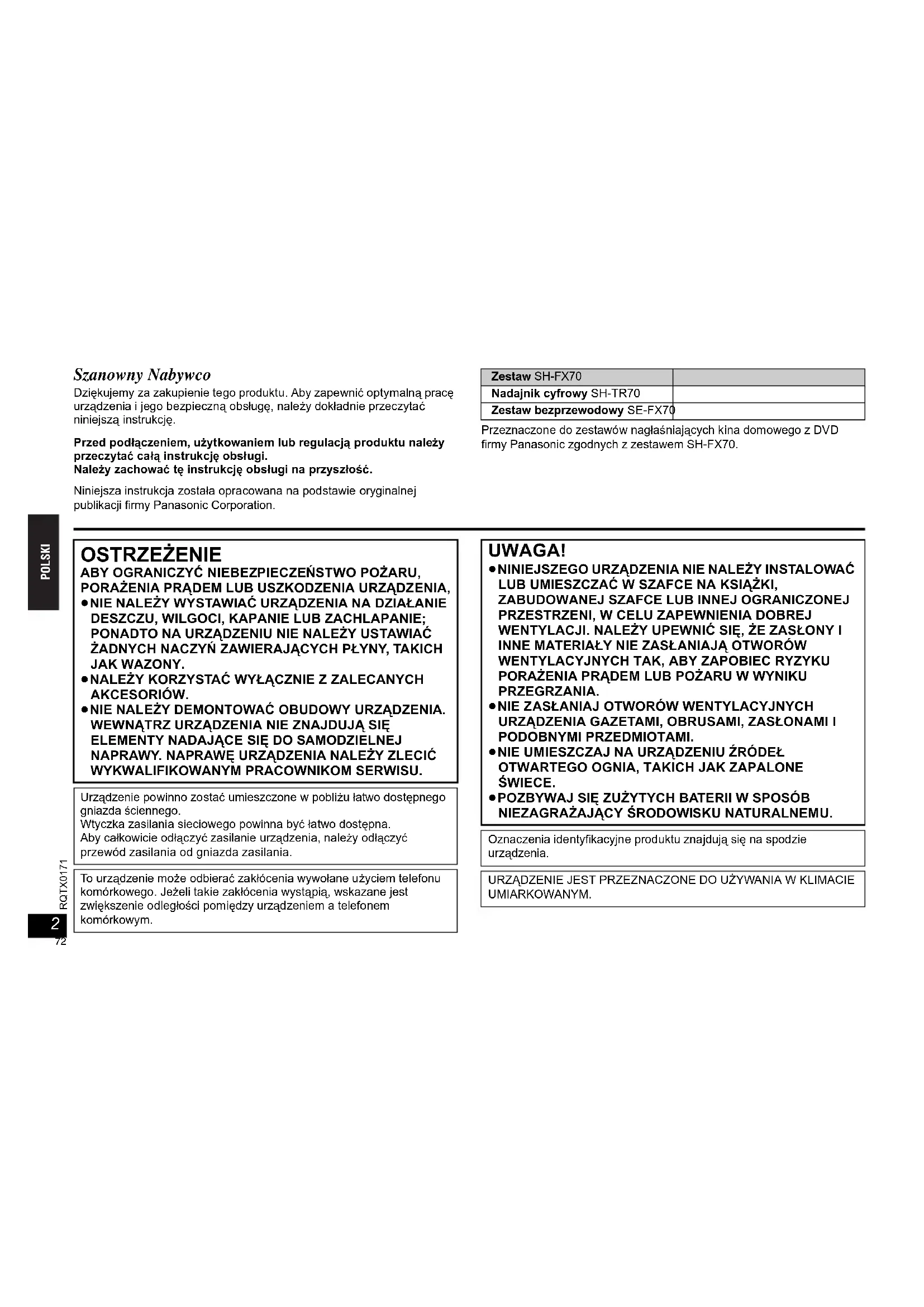

RQTX0171 POLSKI Szanowny Nabywco Dziękujemy za zakupienie tego produktu. Aby zapewnić optymalną pracę urządzenia i jego bezpieczną obsługę, należy dokładnie przeczytać niniejszą instrukcję. Przed podłączeniem, użytkowaniem lub regulacją produktu należy przeczytać całą instrukcję obsługi. Należy zachować tę instrukcję obsługi na przyszłość. Niniejsza instrukcja została opracowana na podstawie oryginalnej publikacji firmy Panasonic Corporation. Przeznaczone do zestawów nagłaśniających kina domowego z DVD firmy Panasonic zgodnych z zestawem SH-FX70.Zestaw SH-FX70Nadajnik cyfrowy SH-TR70Zestaw bezprzewodowy SE-FX70 OSTRZEŻENIE ABY OGRANICZYĆ NIEBEZPIECZEŃSTWO POŻARU, PORAŻENIA PRĄDEM LUB USZKODZENIA URZĄDZENIA, ≥NIE NALEŻY WYSTAWIAĆ URZĄDZENIA NA DZIAŁANIE DESZCZU, WILGOCI, KAPANIE LUB ZACHLAPANIE; PONADTO NA URZĄDZENIU NIE NALEŻY USTAWIAĆ ŻADNYCH NACZYŃ ZAWIERAJĄCYCH PŁYNY, TAKICH JAK WAZONY. ≥NALEŻY KORZYSTAĆ WYŁĄCZNIE Z ZALECANYCH AKCESORIÓW. ≥NIE NALEŻY DEMONTOWAĆ OBUDOWY URZĄDZENIA. WEWNĄTRZ URZĄDZENIA NIE ZNAJDUJĄ SIĘ

ELEMENTY NADAJĄCE SIĘ DO SAMODZIELNEJ

NAPRAWY. NAPRAWĘ URZĄDZENIA NALEŻY ZLECIĆ WYKWALIFIKOWANYM PRACOWNIKOM SERWISU. Urządzenie powinno zostać umieszczone w pobliżu łatwo dostępnego gniazda ściennego. Wtyczka zasilania sieciowego powinna być łatwo dostępna. Aby całkowicie odłączyć zasilanie urządzenia, należy odłączyć przewód zasilania od gniazda zasilania. To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym. UWAGA! ≥NINIEJSZEGO URZĄDZENIA NIE NALEŻY INSTALOWAĆ LUB UMIESZCZAĆ W SZAFCE NA KSIĄŻKI,

ZABUDOWANEJ SZAFCE LUB INNEJ OGRANICZONEJ

PRZESTRZENI, W CELU ZAPEWNIENIA DOBREJ

ŚWIECE. ≥POZBYWAJ SIĘ ZUŻYTYCH BATERII W SPOSÓB NIEZAGRAŻAJĄCY ŚRODOWISKU NATURALNEMU. Oznaczenia identyfikacyjne produktu znajdują się na spodzie urządzenia. URZĄDZENIE JEST PRZEZNACZONE DO UŻYWANIA W KLIMACIE UMIARKOWANYM.

SH-FX70E_RQTX0171-D_Pol.book Page 2 Thursday, December 4, 2008 11:42 AM3

RQTX0171 POLSKI Spis Treści

• Deklaracja zgodnoøci Firma Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) oøwiadcza, ëe niniejsze urzàdzenie speìnia najwaëniejsze wymagania i pozostaìe zalecenia Dyrektywy 1999/5/EC. Osoby zainteresowane mogà pobraã kopiè oryginaìu deklaracji wydanej dla produktw R&TTE z naszego serwera pod adresem: http://www.doc.panasonic.de Kontakt w krajach UE: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Produkt jest przystosowany do eksploatacji w nastèpujàcych krajach: AT (Austria), BE (Belgia), BG (Buìgaria), CH (Szwajcaria), CZ (Republika Czeska), DE (Niemcy), DK (Dania), EE (Estonia), ES (Hiszpania), FI (Finlandia), FR (Francja), GR (Grecja), HU (Wègry), IT (Wìochy), LT (Litwa), LV (Ìotwa), NL (Holandia), NO (Norwegia), PL (Polska), PT (Portugalia), RO (Rumunia), SE (Szwecja), SI (Sìowenia), SK (Sìowacja), GB (Wielka Brytania), IS (Islandia), IE (Irlandia) Wstęp Akcesoria p. 3
• Zasady bezpieczeństwa p. 4
• Opis funkcji przycisków sterowniczych p. 5
• Eksploatacja Ustawienie p. 6
• Połączenia p. 7
• Wykonanie połączenia bezprzewodowego p. 9
• Używanie tylnych głośników surround p. 10
• Informacje dodatkowe Konserwacja p. 11
• Przewodnik poszukiwania usterek p. 11
• Dane techniczne Akcesoria Sprawdź załączone akcesoria. ∏ Przewód zasilania sieciowego Tylko do opisywanego urządzenia. Nie używać go do zasilania innych urządzeń. Nie należy również używać innych przewodów do zasilania opisywanego urządzenia. ∏ 2Kable głośnikowe p. 11

RQTX0171 POLSKI Zasady bezpieczeństwa Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania. Takie warunki mogą doprowadzić do uszkodzenia obudowy i innych podzespołów, a tym samym skrócić okres eksploatacji urządzenia. Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów. Nie wolno stosować źródeł zasilania o wysokim napięciu. Można w ten sposób doprowadzić do przeciążenia urządzenia i spowodować pożar. Nie wolno stosować zasilania prądem stałym. Przed podłączeniem urządzenia do zasilania na statku lub w innych miejscach, gdzie występuje zasilanie prądem stałym, należy sprawdzić dokładnie parametry źródła zasilania. Należy sprawdzić, czy przewód zasilający jest dobrze pod łączony i czy nie jest uszkodzony. Złe podłączenie lub uszkodzenie przewodu może być przyczyną pożaru lub porażenia prądem elektrycznym. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. Przy odłączaniu przewodu należy chwycić mocno za wtyczkę. Chwytanie za przewód grozi porażeniem prądem. Nie wolno dotykać wtyczki mokrymi rękoma. Grozi to porażeniem prądem. Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Należy uważać, aby do środka urządzenia nie dostały si ę substancje płynne. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Jeżeli do tego dojdzie, należy natychmiast odłączyć urządzenie od zasilania i skontaktować się ze sprzedawcą. Nie wolno rozpylać na powierzchnię urządzenia lub do jego wnętrza środków owadobójczych. Zawierają one bowiem palne gazy, które mogą zapalić się, jeżeli środek dostanie się do wnętrza urządzenia. Użytkownik nie powinien podejmować prób samodzielnej naprawy urządzenia. Jeżeli dźwięk nie jest odtwarzany, wskaźniki nie są podświetlone, pojawi się dym lub wystąpi problem, który nie został omówiony w niniejszej instrukcji, należy odłączyć przewód zasilaj ący i skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. W przypadku napraw, demontażu lub przeróbek wykonywanych przez osoby niewykwalifikowane, może dojść do porażenia prądem elektrycznym lub uszkodzenia urządzenia. Okres eksploatacji urządzenia można wydłużyć odłączając je od zasilania, jeżeli nie będzie używane przez dłuższy czas. Ustawienie urządzenia Napięcie Ochrona przewodu zasilającego Obce przedmioty i substancje Naprawa

RQTX0171 POLSKI Opis funkcji przycisków sterowniczych Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy biznesowi w krajach Unii Europejskiej W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji. Pozbywanie się odpadów w krajach poza Unią Europejską Taki symbol jest ważny tylko w Unii Europejskej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania. WIRELESS LINK WIRELESS LINK kontrolka (B 9)Przycisk załączania – wyłączania zestawu (B 9) ∫ Górna część głównego urządzenia Przełącznik dźwięku surround (B 8)Przycisk I/D SET (B 10) Wejście AC (B 8) [Uwaga]

Ustaw główne urządzenie w pozycji poziomej, górnym panelem skierowanym do góry.

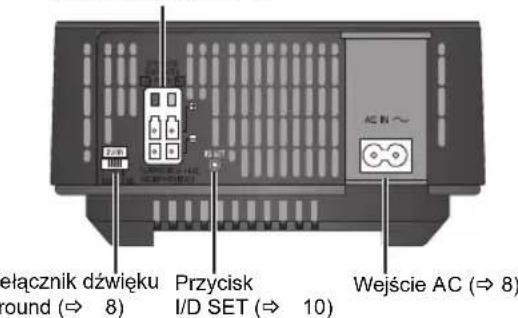

Aby zapewnić odpowiednią wentylację i obieg powietrza wokół głównego urządzenia, należy pozostawić przynajmniej 5 cm przestrzeni ze wszystkich stron. Złącza głośników (B 8) ∫ Tylna strona głównego urządzenia

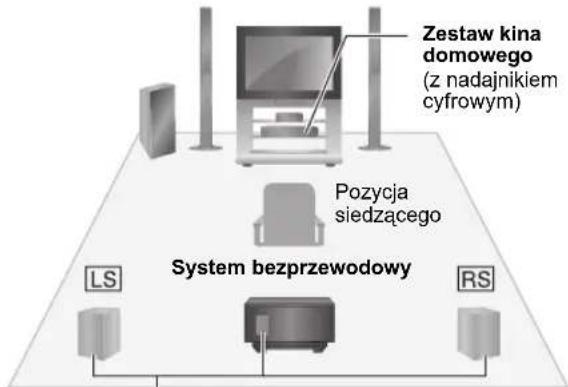

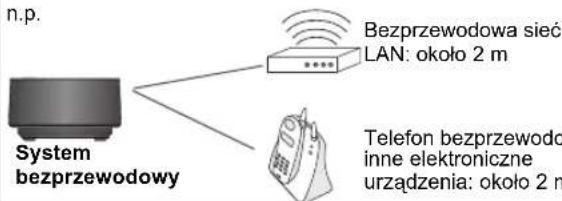

SH-FX70E_RQTX0171-D_Pol.book Page 5 Thursday, December 4, 2008 11:42 AM6 RQTX0171 POLSKI Ustawienie Przygotowanie ≥ Wyłącz wszystkie urządzenia przed podłączeniem i przyczytaj odpowiednie instrukcje obsługi. ≥ Podłącz kabel zasilania dopiero po wykonaniu wszystkich innych połączeń. [Uwaga] ≥ Nie używaj systemu bezprzewodowego i nadajnika cyfrowego w metalowej szafie lub na regale biblioteki. ≥ Nie próbuj podłączać żadnych dodatkowych głośników surround do zestawu kina domowego. ≥ Ustaw system bezprzewodowy na odległości około 15 m od zestawu kina domowego. ∫ Schemat ustawienia układu bezprzewodowego n.p. 5.1-kanałowa [Kompatybilny model: n.p. SC-PT570, SC-PT870] LS: Głośnik surround (lewy), RS: Głośnik surround (prawy) ≥ Ustaw z boku lub nieco z tyłu za pozycją siedzącego. System bezprzewodowy automatycznie będzie poszukiwał przezroczystego kanału, jeżeli jakiekolwiek z tych urządzeń zakłóca jego komunikację. Jeżeli istnieją zakłócenia, wskaźnik połączenia bezprzewodowego (“ [W1] ” lub kontrolka) miga na zestawie kina domowego, i następuje krótka przerwa w odsłuchu z głośników surround. Jest to normalny tryb działania wyrobu, zapewniający możliwie najlepsze osiągi waszego kina domowego. Jeżeli zakłócenia nadal trwają, spróbuj przestawić inne urządzenia do innego miejsca poza zasięgiem systemu bezprzewodowego, lub przenieś system bezprzewodowy bliżej zestawu kina domowego. Bezprzewodowa sieć LAN: około 2 m Telefon bezprzewodowy i inne elektroniczne urządzenia: około 2 m System bezprzewodowy Celem uniknięcia zakłóceń, zachowaj podaną odległość między systemem bezprzewodowym i innymi urządzeniami elektronicznymi, korzystającymi z tej same częstotliwości fal radiowych (pasmo 2,4 GHz). n.p. Kable głośników surround (jest częścią zestawu) Głośniki surround nie są częścią zestawu. System bezprzewodowy Zestaw kina domowego (z nadajnikiem cyfrowym) Pozycja siedzącego

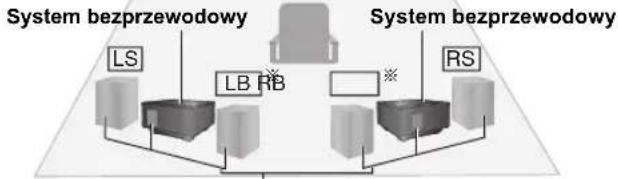

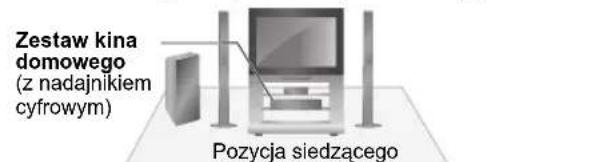

SH-FX70E_RQTX0171-D_Pol.book Page 6 Thursday, December 4, 2008 11:42 AM7 RQTX0171 POLSKI n.p. 7.1-kanałowa (Używanie dwóch urządzeń systemu bezprzewodowego) Takie umiejscowienie pozwala na odtwarzanie 7.1-kan. Twój zestaw kina domowego powinien mieć możliwość odtwarzania 7.1-kan. LS: Głośnik surround (lewy), RS: Głośnik surround (prawy) ≥ Ustaw po stronie miejsca słuchającego.

: Tylny głośnik surround (lewy), RB

: Tylny głośnik surround (prawy) ≥ Ustaw za pozycją siedzącego, o około 1 m wyżej od poziomu ucha. §LB lub SBL RB lub SBR ∫ Nadajnik cyfrowy Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji. (Dalszy ciąg na następnej stronie)

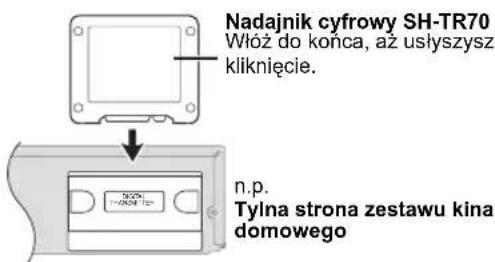

Kable głośników surround (jest częścią zestawu) Głośniki surround, oraz głośniki tylne surround nie są częścią zestawu. System bezprzewodowyZestaw kina domowego(z nadajnikiem cyfrowym)Pozycja siedzącegoSystem bezprzewodowy Połączenia Nie wkładaj i nie wyjmuj, podczas gdy zestaw kina domowego jest załączony. TOPNT LOOP ANT GND TRANSMITTER DIGITAL Nadajnik cyfrowy SH-TR70 Włóż do końca, aż usłyszysz kliknięcie. n.p. Tylna strona zestawu kina domowego

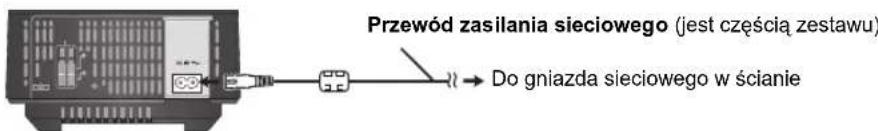

SH-FX70E_RQTX0171-D_Pol.book Page 7 Thursday, December 4, 2008 11:42 AM8 RQTX0171 POLSKI Ustawienie ∫ System bezprzewodowy Przygotowanie Jeżeli kable głośnika surround (z niebieskim złączem i szarym złączem) już są podłączone, odłącz kable głośnika surround od zestawu kina domowego. Połączenia ∫ Przewód zasilania sieciowego

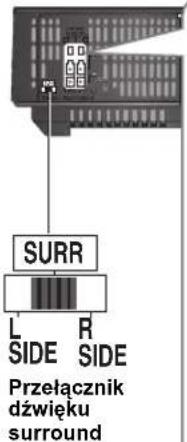

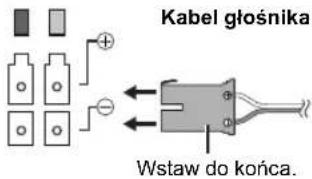

SIDE Przełącznik dźwięku surround Podłączenie głośników do systemu bezprzewodowego Podłącz do końcówek o tym samym kolorze. Wstaw do końca.Kabel głośnika Dla połączenia 5.1-kanałowa. GLOŚNIK SURROUND (LS): Niebieski GLOŚNIK SURROUND (RS): Szary Dla połączenia 7.1-kanłowa. GLOŚNIK SURROUND (LS): Niebieski

SURROUND (RB): Niebieski Przełącznik ustawienia lewego i prawegogłośnikaPrzełącznik ustawienia lewego głośnikaPrzełącznik ustawienia prawego głośnika Impedancja: 3 ≠ do 6 ≠ Moc wejściowa głośnika: 100 W (min) Do gniazda sieciowego w ścianie Przewód zasilania sieciowego (jest częścią zestawu)

SH-FX70E_RQTX0171-D_Pol.book Page 8 Thursday, December 4, 2008 11:42 AM9 RQTX0171 POLSKI ≥ Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji. ≥ Jeżeli masz zamiar korzystać z odgrywania 7.1-kan., patrz także punkt “Używanie tylnch głośników surround” (B 10). Zachowanie mocy System bezprzewodowy zużywa pewną niewielką ilość energii, nawet kiedy jest wyłączony (około 0,3 W). Aby zaoszczędzić energię, gdy urządzenie nie będze używane przez dłuższy czas, wyłącz je z wtyczki ściennej. Wykonanie połączenia bezprzewodowego

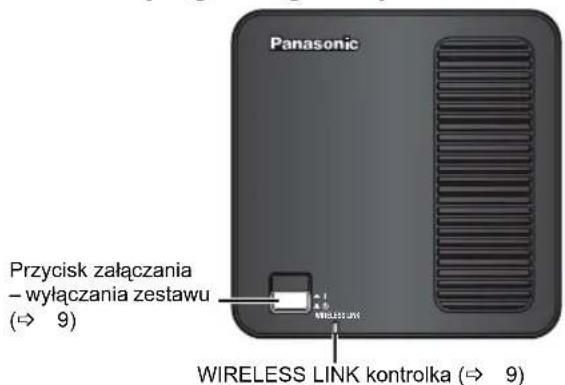

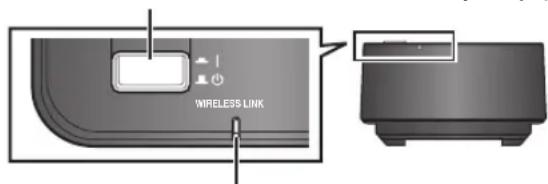

Załącz system bezprzewodowy. WIRELESS LINK Przycisk załączania – wyłączania zestawu [C I, BÍ] Używaj tego przycisku do załączania i wyłączania zestawu. C I: Zestaw jest załączony. BÍ: Zestaw jest wyłączony. WIRELESS LINK kontrolka Czerwona: Zestaw jest załączony i połączenie bezprzewodowe jest nieczynne. Zielona: Zestaw jest załączony i połączenie bezprzewodowe jest czynne.

Załącz zestaw kina domowego. Wskaźnik połączenia bezprzewodowego na twoim zestawie kina domowego będzie załączony. ≥ Typ kontrolki może być różny w zależności od zestawu kina domowego.

Rozpocznij odgrywanie na zestawie kina domowego. SLPST CT RDS RND PGM PRG SRDE.

≥ Jeżeli wskaźnik miga, patrz przewodnik Poszukiwanie Usterek (B 11).n.p. Wyświetlacz na zestawie kina domowego

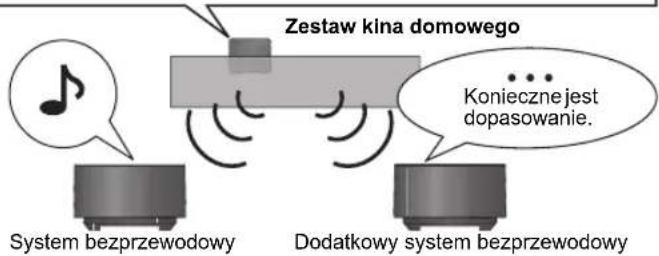

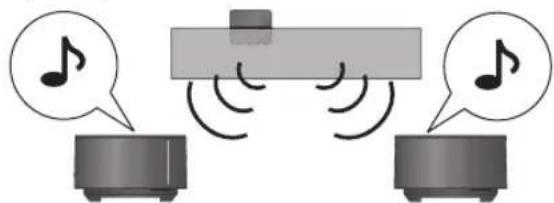

SH-FX70E_RQTX0171-D_Pol.book Page 9 Thursday, December 4, 2008 11:42 AM10 RQTX0171 POLSKI Ustawienie Przy używaniu 2 zestawów SH-FX70, możesz korzystać z odgrywania 7.1-kan., łącząc bezprzewodowo głośniki surround i tylne głośniki surround (B 7). ≥ Zachowaj nadajnik cyfrowy dodatkowego systemu bezprzewodowego dla użycia późniejszego. Przygotowanie ≥ Upewnij się, że kabel zasilania dodatkowego systemu bezprzewodowego jest podłączony. ≥ Załącz zestaw kina domowego i zmniejsz głośność. [Uwaga] ≥ W przypadku zmiany nadajnika, należy powtórzyć kroki czynności dopasowania dla obu urządzeń systemu bezprzewodowego, kolejno dla każdego z urządzeń. ≥ Nie można używać systemu bezprzewodowego z nadajnikiem cyfrowym SH-FX65T lub SH-FX67T. Używanie tylnych głośników surround Używaj tylko cyfrowego nadajnika SH-TR70. System bezprzewodowy jest pierwotnie dopasowany do współpracy z cyfrowym nadajnikiem SH-TR70, znajdującym się w komplecie. Dla wszystkich innych akcesoriów, współpracujących z używanym nadajnikiem cyfrowym SH-TR70, konieczne jest wykonanie dopasowania. Konieczne jest dopasowanie. System bezprzewodowy Zestaw kina domowego Dodatkowy system bezprzewodowy n.p. Po dopasowaniu 1Załącz dodatkowy system bezprzewodowy. 2 Naciskajc przycisk pominięcia i wolnego wyszukiwania (n.p.: [5/9]) w urządzeniu teatru domowego, naciskaj przycisk numeryczny [3] na pilocie zdalnego sterowania, aż na wyświetlaczu urządzenia teatru domowego zaświeci się symbol “P”. 3Gdy pojawi się na wyświetlaczu litera “P”, naciśnij [I/D SET] na tylnej stronie dodatkowego system bezprzewodowy. ≥ Kontrolka na dodatkowym systemie bezprzewodowym zapali się zielonym światłem. ≥ Jeżeli litera “P” zgaśnie, zanim naciśniesz [I/D SET], powtórz czynności z kroku 2 i następnie kontynuuj procedurę. 4 Naciskając [5/9] na zestawie kina domowego, naciśnij przycisk z cyfrą [3] na zdalnym pilocie. 5Wyłącz i załącz dodatkowy system bezprzewodowy. ≥ Upewnij się, czy kontrolka na dodatkowym systemie bezprzewodowym zapaliła się zielonym światłem.

Użyj zaostrzonego przedmiotu.

SH-FX70E_RQTX0171-D_Pol.book Page 10 Thursday, December 4, 2008 11:42 AM11 RQTX0171 POLSKI Konserwacja Używaj do czyszczenia aparatu miękkiej suchej ściereczki. ≥ W żadnym wypadku nie należy używać do czyszczenia alkoholu, rozpuszczalnika lub benzyny. ≥ Zanim użyjesz szmatek nasączonych chemicznymi środkami, przyczytaj uważnie instrukcje dołączoną do nich. Przez zwróceniem się do przedsiębiorstwa serwisowego, wykonaj następujące kontrole. Jeżeli masz wątpliwości co do pewnych punktów kontroli, lub jeżeli wskazane w tabeli środki zaradcze nie rozwiązały problemu, zwróć się do firmy dealerskiej z prośbą o instrukcje. Urządzenie główne Na twoim zestawie kina domowego Przewodnik poszukiwania usterek Nie ma zasilania. ≥ Upewnij się, że przewód sieciowy jest podłączony prawidłowo. Kontrolka nie zapala się zielonym światłem, nawet po naciśnięciu [I/D SET] i wykonaniu dopasowania. ≥ Wyłącz system bezprzewodowy i ponownie załącz go. Wskaźnik połączenia bezprzewodowego (n.p. “ [W1] ” lub kontrolka) miga. ≥ Nie ma połączenie między zestawem kina domowego i systemem bezprzewodowym. Wyłącz i ponownie załącz system bezprzewodowy. W alternatywie, wyłącz system bezprzewodowy, odłącz kabel zasilania, i ponownie podłącz go. Wskaźnik połączenia bezprzewodowego (n.p. “ [W1] ” lub kontrolka) nie zapala się. ≥ Sprawdź, czy zestaw kina domowego jest załączony, i czy system bezprzewodowy jest załączony. ≥ Upewnij się, że nadajnik cyfrowy jest wstawiony do oporu w gniazdo na zestawie kina domowego. ≥ Upewnij się, że zostało wykonane ustawienie dźwięku otaczającego na urządzeniu kina domowego. Dane techniczne [Uwaga] 1 Dane techniczne mogą ulec zmianie bez uprzedzenia. Masa i wymiary są przybliżone. 2 Ogólne zniekształcenie harmoniczne mierzone jest cyfrowym analizatorem widma. SEKCJA WZMACNIACZA Moc wyjściowa Moc wyjściowa RMS Kan. surround 125 W na kan. (3 ≠), 1 kHz, 10 % THD Ogólna moc RMS 250 W Moc wyjœciowa DIN Kan. surround 70 W na kan. (3 ≠), 1 kHz, 1 % THD Ogólna moc DIN 140 W OGÓLNE Zasilanie AC 220 V do 240 V, 50 Hz Zużycie energii SH-TR70 1,5 W SE-FX70 43 W Wymiary (Szer.tWys.tGłęb.) SH-TR70 65,5 mmk52 mmk8,6 mm SE-FX70 165 mmk91,5 mmk164 mm Masa SH-TR70 0,022 kg SE-FX70 0,7 kg Moduł bezprzewodowy Zakres częstotliwości 2,4 GHz do 2,4835 GHz Ilość kanałów 3 Zakres temperatury działania 0 oC do r40 oC Zakres wilgotności działania 20 % do 80 % RH (bez skropliny) Zużycie energii w trybie wyłączonym około 0,3 W
