Marque	Panasonic
Modèle	SH-FX70E
Catégorie	Chaîne Hi-Fi (système sans fil pour enceintes ambiophoniques)
Type de produit	Émetteur numérique (SH-TR70) et système sans fil (SE-FX70)
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique (SE-FX70)	43 W (allumé), environ 0,3 W (éteint)
Consommation électrique (SH-TR70)	1,5 W
Fréquence de fonctionnement	2,4 GHz à 2,4835 GHz
Nombre de canaux	3
Puissance de sortie RMS (surround)	125 W par canal (3 Ω, 1 kHz, 10 % THD), totale 250 W
Puissance de sortie DIN (surround)	70 W par canal (3 Ω, 1 kHz, 1 % THD), totale 140 W
Impédance des enceintes	3 Ω à 6 Ω
Puissance d'entrée des enceintes	100 W (min)
Plage de température de service	0 °C à 40 °C
Plage d'humidité de service	20 % à 80 % HR (sans condensation)
Fonctions principales	Liaison sans fil pour enceintes ambiophoniques (5.1 ou 7.1 canaux), couplage automatique, compatible avec systèmes home cinéma Panasonic
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser d'alcool, diluant ou benzine.
Sécurité	Ne pas installer dans un espace confiné, ne pas obstruer les ouvertures, éviter les liquides, ne pas réparer soi-même
Accessoires fournis	Fil d'alimentation CA, 2 câbles d'enceinte
Pays de compatibilité	AT, BE, BG, CH, CZ, DE, DK, EE, ES, FI, FR, GR, HU, IT, LT, LV, NL, NO, PL, PT, RO, SE, SI, SK, GB, IS, IE

FOIRE AUX QUESTIONS - SHFX70E PANASONIC

Comment installer le système sans fil SH-FX70E ?

Placez l'unité principale sur une surface plane, horizontale, avec au moins 5 cm d'espace autour pour la ventilation. Connectez les câbles d'enceinte aux prises de couleur correspondante (bleu et gris). Branchez le fil d'alimentation CA après toutes les connexions. Allumez le système sans fil, puis le système de cinéma maison.

Comment réaliser la liaison sans fil avec le système de cinéma maison ?

Allumez d'abord le système sans fil (bouton marche/arrêt I). L'indicateur WIRELESS LINK devient rouge puis vert lorsque la liaison est établie. Allumez le système de cinéma maison et vérifiez que l'indicateur de liaison sans fil (par ex. 'W1') est allumé fixe. Démarrez la lecture.

Que faire si l'indicateur de liaison sans fil clignote ?

Cela indique qu'il n'y a pas de liaison entre le système de cinéma maison et le système sans fil. Éteignez puis rallumez le système de cinéma maison. Si le problème persiste, éteignez le système sans fil, débranchez le fil d'alimentation CA, puis rebranchez-le et rallumez-le.

Puis-je utiliser le SH-FX70E avec d'autres marques de home cinéma ?

Le SH-FX70E est conçu pour les systèmes audio DVD home cinéma Panasonic compatibles avec le SH-FX70. Il n'est pas garanti de fonctionner avec d'autres marques.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez jamais d'alcool, de diluant ou de benzine. Si vous utilisez un chiffon traité chimiquement, lisez d'abord les instructions.

Quelle est la puissance de sortie des enceintes ambiophoniques ?

La puissance de sortie RMS est de 125 W par canal (3 Ω, 1 kHz, 10 % THD) soit 250 W totale. La puissance DIN est de 70 W par canal (3 Ω, 1 kHz, 1 % THD) soit 140 W totale.

Puis-je connecter des enceintes supplémentaires ?

Non, n'essayez pas de connecter des enceintes ambiophoniques supplémentaires au système de cinéma maison. Le SH-FX70E est destiné à une configuration 5.1 ou 7.1 canaux avec un maximum de deux systèmes sans fil.

Comment réaliser un couplage pour une configuration 7.1 canaux ?

Utilisez deux systèmes SH-FX70. Allumez le second système sans fil supplémentaire. Sur le système de cinéma maison, maintenez le bouton de recherche [▶▶/▶▶] et appuyez sur [3] de la télécommande jusqu'à ce que 'P' s'affiche. Appuyez ensuite sur [I/D SET] à l'arrière du second système sans fil. L'indicateur devient vert. Confirmez en maintenant [▶▶/▶] et en appuyant sur [3] à nouveau.

Quels sont les accessoires fournis avec le SH-FX70E ?

Les accessoires fournis sont : un fil d'alimentation CA (à utiliser exclusivement avec cet appareil) et deux câbles d'enceinte (un bleu, un gris).

Où trouver le numéro de série et les certifications ?

La marque d'identification du produit se trouve sur le fond de l'appareil. L'appareil est conforme aux directives européennes (R&TTE) et la déclaration de conformité est disponible sur http://www.doc.panasonic.de.

MODE D'EMPLOI SHFX70E PANASONIC

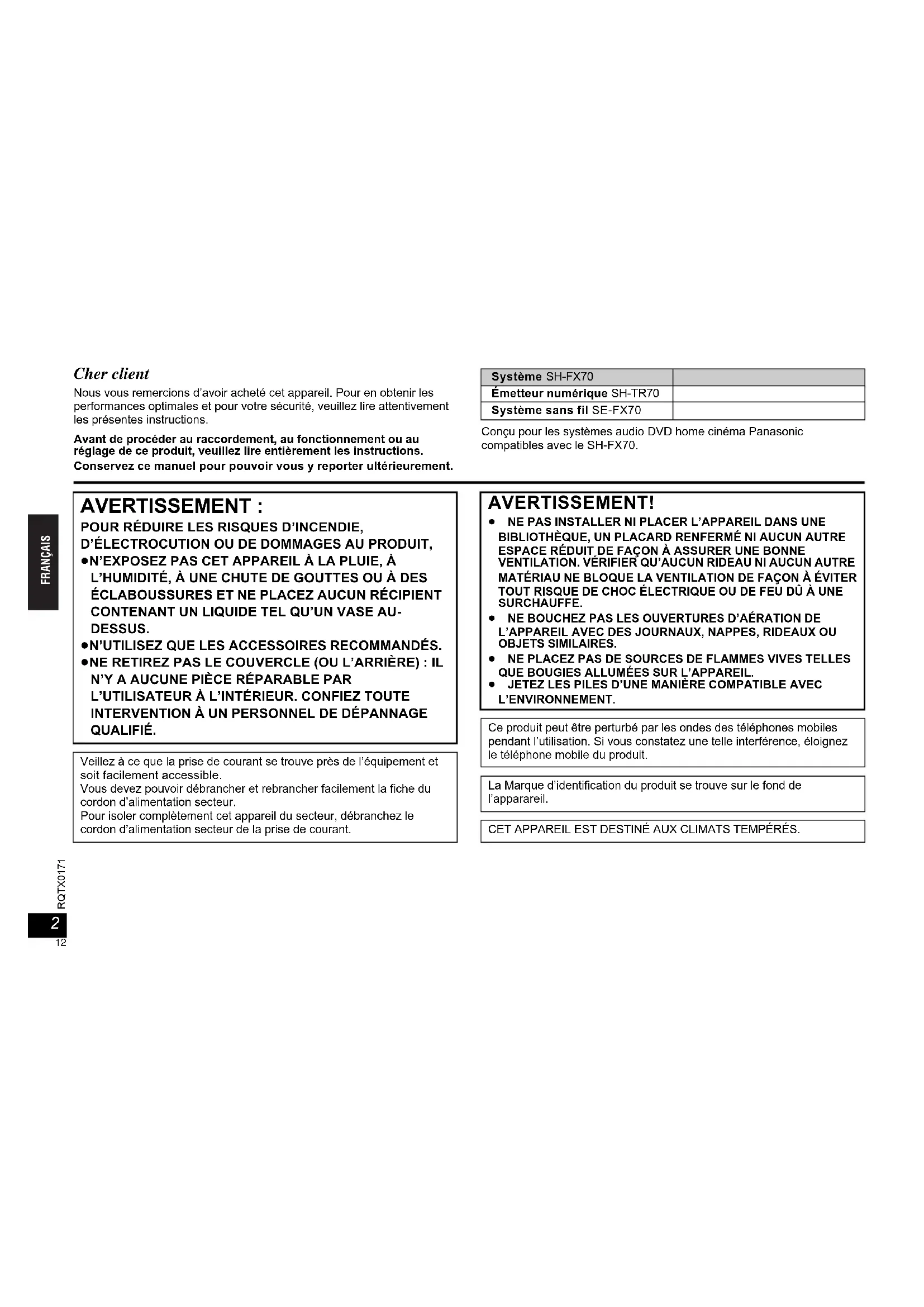

Nous vous remercions d'avoir acheté cet apparil. Pour en obtenir les performances optimes et pour votre sécurité, veuillez dire attentivement les Presents instructions.

Avant de proceder au raccordement, au fonctionnement ou au réglage de ce produit, veuillez dire entièrement les instructions.
Conserve ce manuel pour pouvoir vous y reporter ultérieurement

Système SH-FX70
Émetteur numérique SH-TR70
Système sans fil SE-FX70

Conçu pour les systèmes audio DVD home cinema Panasonic compatibles avec le SH-FX70.

AVERTISSEMENT:

Veillez à ce que la prise de courant se trouve pres de l'équipment et soit facilement accessible.

Vou desvez pouvoir debrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appeareil du secteur, débranche le cordon d'alimentation secteur de la prise de courant.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÉQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VERIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DU À UNE SURCHAUFFE.
  NE BOUCHEZ PAS LES OUVERTURES D'AERATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJECTS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL.
• JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONMENTNEL.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constazez une telle interférence, éloignez le téléphone mobile du produit.

La Marque d'identification du produit se trouve sur le fond de l'apparareil.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPERÉS.

ÉMETTEUR NUMÉRIQUE SH-TR70 SYSTème SANS FIL SE-FX70

(€1177① FONCTIONNE SUR 2400MHz Å 2483,5MHz

Déclaration de conformité (DoC)

Par la presente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) déclare que leprésent produit est compatible avec les principales exigences et autres dispositions de la directive 1999/5/EC.

Les clients peuvent télécharger sur notre serveur DoC une copie de la Déclaration de conformité originale concernant nos produits R&TTE: http://www.doc.panasonic.de

Contact en Europe: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany

Ce produit est destiné à être utilisé dans les pays suivants: AT (Autrique), BE (Belgique), BG (Bulgarie), CH (Suisse), CZ (République Tchéque), DE (Allemagne), DK (Danemark), EE (Estonie), ES (Espagne),

FI (Finlande), FR (France), GR (Greece), HU (Hongrie), IT (Italie), LT (Littuanie), LV (Létonie), NL (Pays-Bas), NO (Norvege), PL (Pologne), PT (Portugal), RO (Roumanie), SE (Suéde), SI (Slovenia), SK (Slovaquie), GB (Royaume-Uni), IS (Islande), IE (Irlande)

Table Des Matieres

Introduction

Accessoires 3

Consignes de sécurité 4

Consultez le guide de reference 5

Utilisation

Installation 6

Connexions 7

Réalisation de la liaison sans fil 9

Utiliser les enceintes arrriere ambiophoniques 10

Référence

Entretien 11

Guide de résolution des pannes. 11

1. Specifications 11

Accessoires

Veuillez verifier et identifier les accessoires fournis.

Fll alimentation CA

Ne doit être utilisé qu'avce cet apparéil. Ne l'utilisez pas avec un autre matériel. De la même façon, n'utilisez pas les cordons d'un autre matériel avec cet apparéil.

2 Cables d'enceinte

Royaume-Uni

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endomager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilise aucune source d'alimentation à haute tension. Cela risquerais de surcharger l'appareil et de causeur un incendie. N'utilise aucune source d'alimentation CC. Verifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommage. Il y a risquè d'incendie ou de chic électrique si le cordon est mal branché ou endommaged. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun object lourd dessus.

Pour débrancher le cordon, saississez-le fermement par sa fiche. Il y a risque de chic électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de chocolélectrique.

Corps étrangers

Veillez à ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de chocolélectrique ou de dysfonctionnement.

Veillez à ne pas renverser de liquide dans l'appareil. Il y a risque de chocolélectrique ou de dysfonctionnement. Le cas échéant, débranchez immeditiement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisezaucin insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammbables qui peuvent prender feu sils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet apparéil vous-même. En cas d'interruption du son, de non allumage des fémoins, d'apparition de fumée ou de tout autre problème non mentionné dans ce mode d'emploi, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation/agré. Il y a risque de chocolélectrique ou d'endommagement de l'apparéil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Consultez le guide de reference

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparèils électriques et Electroniques ne doivent pas être jetés avec les ordures menagères.

Pour que ces produits subissant un traitement, une récapétération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent

etre déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des évventuels effets négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des apparéils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union française

Ce symbole n'est reconnu que dans l'Union europeenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revende afin de connaître la procédure d'élimination à suivre.

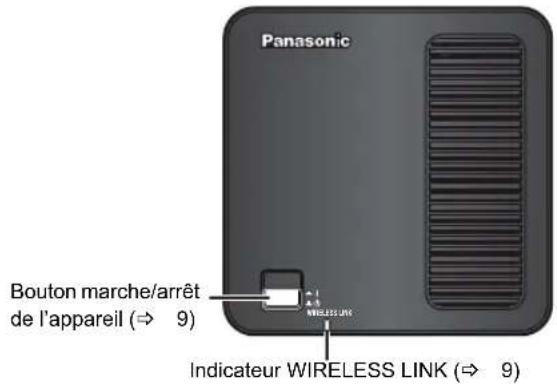

Dessus de l'unité principale

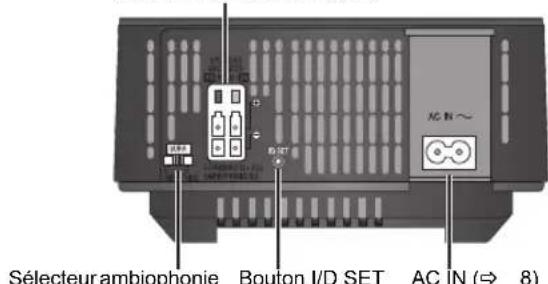

Arrière de l'unité principale

Prises d'enceinte (→page 8)

(→ 8)

Remarque

• Placez l'unité principale en position horizontale, panneau supérieur tourné vers le haut.
• Afin de permettre une ventilation adequate et de maintainir un bon flux d'air autour de I'appareil principal, place-le en laissant un espace d'au moins 5 cm de chaque cote.

Installation

Preparation

• Eteignez tous les apparciels avant le branchement et lisez le mode d'emploi approprié.
• Connectez le fil d'alimentation CA une fois que toutes les autres connexions ont ete effectuees.

Remarque

• N'utilise pas le système sans fil et l'émetteur numérique dans un meuble en métal ou sur des étagères.
  N'essayez pas de connecter des enceintes ambiophoniques supplémentaire au système de cinema maison.
• Placez le système sans fil à environ 15 m du système de cinema maison.

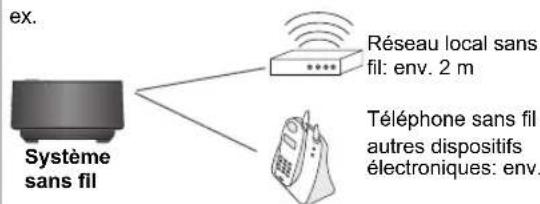

Pour éviter toute interférence, gardez les distances suivantes entre le système sans fil et les autres dispositifs électroniques utilisant la même fréquence radio (bande 2,4 GHz).

Le système sans filcherche automatique un canal libre si I'un de
ces autres dispositifs interfere avec sa communication.
Quand cela se produit, l'indicateur de liaison sans fil ("W1" ou
indicateur) clignote sur le système de cinema maison, et il y a une courte interruption du son provenant des enceintes ambiophoniques.

Cela est le fonctionnement normal du produit qui vise à assurer les meilleures performances possibles de votre système de cinema maison. Si l'interfERENCE persiste, déplacez les autres dispositifs hors de portée du système sans fil, ou déplacez le système sans fil plus pres de votre système de cinema maison.

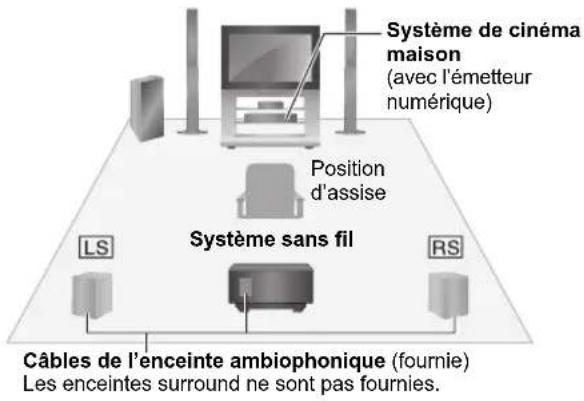

Scheme d'installation sans fil

ex.5.1c.

[Modèle compatible: par exemple SC-PT570, SC-PT870]

LS: Ambiophonique (gauche), RS: Ambiophonique (droit)

• Placez sur le côte ou légarement derrière la position d'assise.

ex. 7.1 c. (En utilisant deux appareils du système sans fil)

Cables de I'enceinte ambiophonique (fournie)

Les enceintes surround et les enceintes surround arriere ne sont pas fournies.

Cette position offre une lecture 7.1 canaux. Voitre système de cinema maison doit permettre une lecteur 7.1 canaux.

LS: Ambiophonique (gauche), RS: Ambiophonique (droit)

• Placez sur le côté de la position d'assise.

LB: Ambiophonique arrêté (gauche), RB: Ambiophonique arrêté (droit)

• Placez derrière la position d'assise, environ 1 m plus haut que le niveau de l'oreille.

LB ou SBL RB ou SBR

Connexions

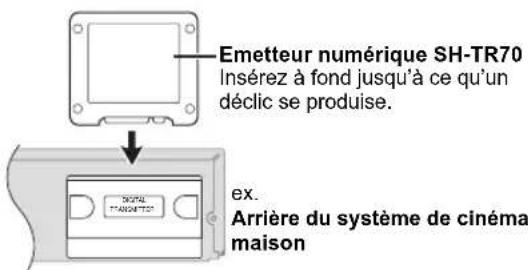

Emetteur numérique

Voir également le mode d'emploi de votre système de cinéma maison.

Veillez à ne pas insérer ni enlever quand le système de cinema maison est allumé.

(Suite page suivante)

Installation

Connexions

Système sans fil

Preparation

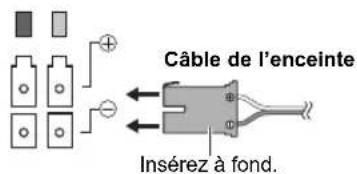

Si les cables de l'enceinte ambiophonique (avec un connecteur bleu et un connecteur gris) ont déjà été connectés, débranchez les cables de l'enceinte ambiophonique du système de cinema maison.

Connector les enceintes au système sans fil Branchez aux prises de la meme couleur.

Impedance: 3 Ω à 6 Ω
Pulsance d'entrée de l'enceinte: 100 W (min)

Pour la connexion 5.1 c.

Pour la connexion 7.1 c.

AMBIOPHONIQUE (LS): Bleu AMBIOPHONIQUE ARRIÈRE (LB): Gris

AMBIOPHONIQUE (RS): Gris AMBIOPHONIQUE ARRIERE (RB): Bleu

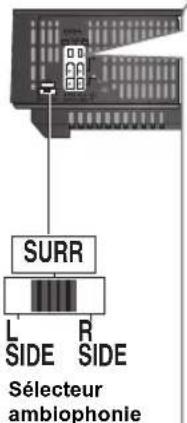

Paramétrage du sélecteur pour les enceintes gauche et droite

Paramétrage du sélecteur pour les enceintes gauches

Paramétrage du sélecteur pour les enceintes droites

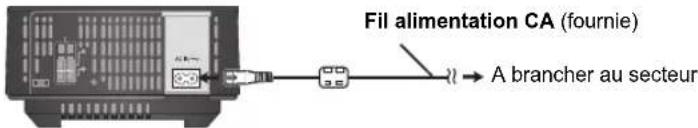

Fil alimentation CA

Réalisation de la liaison sans fil

Voir egalent le mode d'emploi de toute système de cinema maison.
- Pour la lecture 7.1 canaux, voir également "Utiliser les enceintes arrêté ambiophoniques" (⇒ 10).

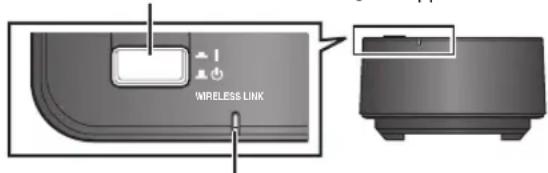

1 Allumez le système sans fil.

Bouton marche/arrêt de l'appareil [■, ■]
Utilisez ce bouton pour allumer et eteindre l'appareil.
I: L'appareil est allumé.
L'appareil est eteint.

Indicateur WIRELESS LINK

Rouge: L'appareil est allumé et la liaison sans fil est désactivée.

Vert: L'appareil est allumé et la liaison sans fil est activée.

2 Allumez votre système de cinéma maison.

L'indicateur de liaison sans fil de votre système de cinéma maison s'allume.
- Le type d'indicateur varie selon le système de cinema maison.

ex. Affichage du système de cinema maison

Si I'indicateur clignote,voir le Guide de depannage ( 11)

3 Demarrez la lecture sur le système de cinema maison.

Economies d'énergie

Le système sans fil consomme une petite quantité d'énergie même quand il est étant (environ 0,3 W). Pour economiser de l'électricité quand

I'appareil n'est pas utilisependant une durée prolongee, debranchez-le du secteur.

Installation

Utiliser les enceintes arrêté ambiophoniques

En utilisant deux jours de SH-FX70, vous pouvez obtenir une lecture 7.1 canaux, en rendant les enceintes abiophoniques et les enceintes arrêté abiophoniques sans fil (⇒ 7).

Utilisez uniquement I'emetreur numérique SH-TR70.

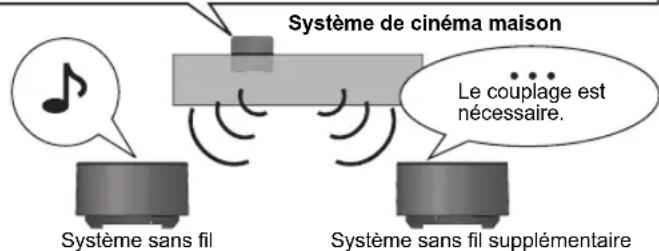

Le système sans fil est initialement coupled pour fonctionner avec l'émetteur numérique SH-TR70 foumi avec lui. Pour faire fonctionner un autre accessoire avec l'émetteur numérique SH-TR70, il est nécessaire de proceder au couplage.

ex. ÀpRES le couplage

• Gardez l'émetteur numérique du système sans fil supplémentaire en vue d'une'utilisation ultérieure.

Preparation

• Veillez à connecter le fil d'alimentation CA du système sans fil supplémentaire.
• Allumez le système de cinema maison et baissez le volume.

1 Allumez le système sans fil supplémentaire.
2 Tout en maintainant le bouton saut et recherche lente (ex. [▶▶/▶▶]) sur le système de cinéma maison, appuyez sur le bouton numérote [3] de la télécommande jusqu'à ce que "P" s'allume sur l'afficheur du système de cinéma maison.

3 Quand "P" s'affiche, appuyez sur [I/D SET] à l'arrière du système sans fil supplémentaire.

Lindicateur sur le systemesans fil supplémentaire passae au vert.
- Si "P" s'eteint avant que vous n'ayez appuyé sur [I/D SET], répétez la phase 2 puis continuez la procédure.

Utilizez un objet pointu.

4 Tout en maintainant [▶▶/▶] enforcés sur le système de cinema maison, appuyez sur le bouton numérotré [3] de la télécommande.
5 Eteignez puis allumez le système sans fil supplémentaire.

• Veillez à ce que l'indicateur présente sur le système sans fil supplémentaire s'allume en vert.

Remarque

• Si vous deviez changer d'émetteur numérique, répêze la méthode de couplage pour les deux apparciels du système sans fil, un apparéil à la fois.
• Vous ne pouvez pas utiliser le système sans fil avec l'émetteur numérique SH-FX65T ou SH-FX67T.

Entretien

Nettoyez l'appareil avec un chiffon doux et sec.

• N'utilisez pas d'alcool, de diluant ou de benzine pour nettoyer cet apparéil.
• Avant d'utiliser un chiffon traité chimiquement, lisze soigneusement les instructions fournies avec le chiffon.

Guide de résolution des pannes

Avant de demander l'intervention du service clients, procédez aux contrôles suivants. Si vous avez des doutes concernant certains des points à contrôler ou les solutions indiquées dans le tableau, ne cherchez pas à résoudre le problème par vous-même, consultez votre revendeur pour Obtir des instructions.

Unité principale

Pas d'alimentation.	Assurez-vous que le fil d'alimentation CA est correctement connecté.
L'indicateur passe au vert même si on appuie sur [I/D SET] et que le couplage est terminé.	Eteignez le système sans fil puis rallumez-le.

Survoire système de cinéma maison.

GENERAL

L'indicateur de liaison sans fil (ex. "W1" ou un indicateur) clignote.	Il n'y a pas de liaison entre le système de cinema maison et le système sans fil. Eteignez puis rallumez le système de cinema maison. En alternative, éteignez le système sans fil, débranchez le fil d'alimentation CA, puis rebranchez-le.
L'indicateur de liaison sans fil (ex. "W1" ou un indicateur) ne clignote pas.	Assurez-vous que le système de cinema maison est allumé, ainsi que le système sans fil. Assurez-vous que l'émetteur numérique est inséré à fond dans la fente du système de cinema maison. Effectuez le paramétrage du son ambiophonique sur le système de cinema maison.

Specifications

SECTION AMPLIFICATEUR

Puisance de sortie

Puissance de sortie RMS

Canal ambiophonie

125 W par canal (3 Ω), 1 kHz, 10 % THD

Puisssance RMS totale 250 W

Puisance de sortie DIN

Canal ambiophonie

70 W par canal (3 Ω), 1 kHz, 1 % THD

Puisance DIN totale 140 W

Alimentation electrique

Puissance absorbée SH-TR70 1,5 W

SE-FX70

CA 220 V à 240 V, 50 Hz

43W

2,4 GHz à 2,4835 GHz

Nombre de canaux

3

Plage de température de service

0^ +40^

Plage d'humidité de service

20% à 80% HR (sans

condensat

Puisance absorbee en mode eteint

environ 0,3 W

Remarque

1 Les caractéristiques peuvent faire l'objet de modifications sans préavis.
Les poids et les dimensions sont approximatifs.
2 La distorsion harmonique totale est mesure par un analyseur de spectre numérique.

Caro cliente
