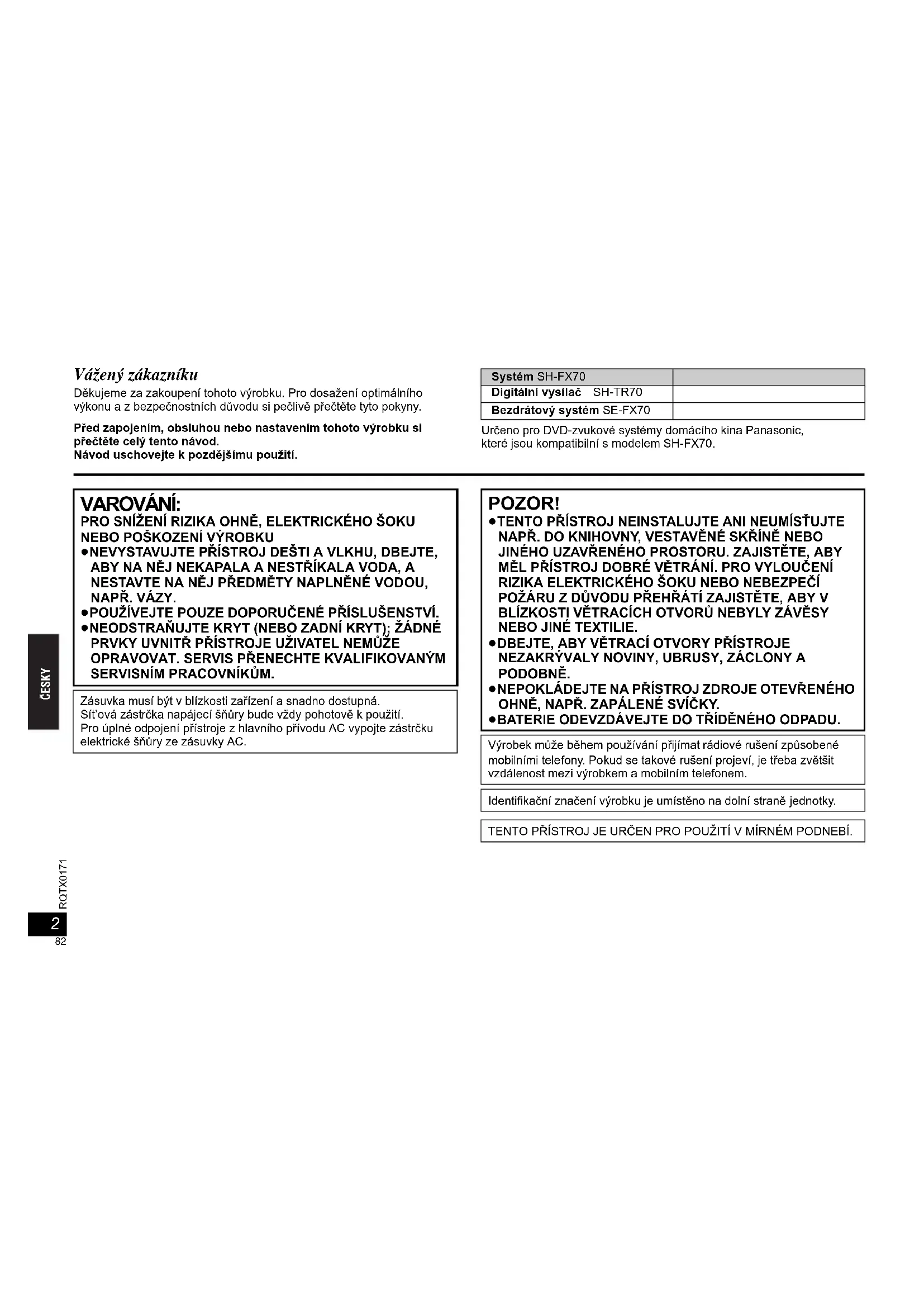

RQTX0171 CESKY Vážený zákazníku Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny. Před zapojením, obsluhou nebo nastavením tohoto výrobku si přečtěte celý tento návod. Návod uschovejte k pozdějšímu použití. Určeno pro DVD-zvukové systémy domácího kina Panasonic, které jsou kompatibilní s modelem SH-FX70.Systém SH-FX70Digitální vysílač SH-TR70Bezdrátový systém SE-FX70 VAROVÁNÍ: PRO SNÍŽENÍ RIZIKA OHNĚ, ELEKTRICKÉHO ŠOKU

SERVISNÍM PRACOVNÍKŮM. Zásuvka musí být v blízkosti zařízení a snadno dostupná. Sít’ová zástrčka napájecí šňůry bude vždy pohotově k použití. Pro úplné odpojení přístroje z hlavního přívodu AC vypojte zástrčku elektrické šňůry ze zásuvky AC. POZOR! ≥TENTO PŘÍSTROJ NEINSTALUJTE ANI NEUMÍSŤUJTE NAPŘ. DO KNIHOVNY, VESTAVĚNÉ SKŘÍNĚ NEBO JINÉHO UZAVŘENÉHO PROSTORU. ZAJISTĚTE, ABY MĚL PŘÍSTROJ DOBRÉ VĚTRÁNÍ. PRO VYLOUČENÍ

RIZIKA ELEKTRICKÉHO ŠOKU NEBO NEBEZPEČÍ

POŽÁRU Z DŮVODU PŘEHŘÁTÍ ZAJISTĚTE, ABY V BLÍZKOSTI VĚTRACÍCH OTVORŮ NEBYLY ZÁVĚSY NEBO JINÉ TEXTILIE. ≥DBEJTE, ABY VĚTRACÍ OTVORY PŘÍSTROJE NEZAKRÝVALY NOVINY, UBRUSY, ZÁCLONY A PODOBNĚ. ≥NEPOKLÁDEJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ, NAPŘ. ZAPÁLENÉ SVÍČKY. ≥BATERIE ODEVZDÁVEJTE DO TŘÍDĚNÉHO ODPADU. Výrobek může během používání přijímat rádiové rušení způsobené mobilními telefony. Pokud se takové rušení projeví, je třeba zvětšit vzdálenost mezi výrobkem a mobilním telefonem. Identifikační značení výrobku je umístěno na dolní straně jednotky. TENTO PŘÍSTROJ JE URČEN PRO POUŽITÍ V MÍRNÉM PODNEBÍ.

• Prohlá¢ení o shodê (DoC) SpoleÎnost Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) tímto prohla¢uje, Ŀe tento produkt odpovídá základním poĿadavkûm a dal¢ím dûleĿitým ustanovením smêrnice 1999/5/ES. Odbêratelé si mohou stáhnout kopii pûvodního prohlá¢ení DoC naçich produktû R&TTE z na¢eho serveru DoC: http://www.doc.panasonic.de Kontakt v Evropê: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Tento produkt je urçen k pouĿívání v následujících zemích: BE (Belgie), BG (Bulharsko), CZ (Çeská republika), DK (Dánsko), EE (Estonsko), FI (Finsko), FR (Francie), DE (Nêmecko), NL (Nizozemsko), NO (Norsko), PL (Polsko), PT (Portugalsko), AT (Rakousko), GR (Âecko), RO (Rumunsko), SK (Slovensko), SI (Slovinsko), ES (£panêlsko), SE (£védsko), CH (£výcarsko), GB (Spojené království), IS (Island), IE (Irsko) Úvod Příslušenství p. 3
• Bezpečnostní opatření p. 4
• Kontrolní referenční průvodce p. 5
• Použití Nastavení p. 6
• Připojení p. 7
• Provedení bezdrátového spojení p. 9
• Používání zadních prostorových reproduktorů p. 10
• Odkaz Údržba p. 11
• Průvodce řešením problémů p. 11
• Specifikace Příslušenství Zkontrolujte a odlište dodané příslušenství.∏ Napájecí kabel Slouži pouze pro tento přístroj. Nepoužívejte s jiným zařízenim. K připojeni tohoto přístroje nepoužívejte kabely jiných zařízeni. ∏ 2 Kabely reproduktorů p. 11

RQTX0171 CESKY Bezpečnostní opatření Přístroj postavte na rovnou plochu mimo dosah přímého slunečního záření, vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Působením takového prostředí by mohlo dojít k poškození skříňky a dalších součástí přístroje s následným zkrácením životnosti zařízení. Na přístroj nepokládejte těžké předměty. Nepoužívejte vysokonapět’ové zdroje. Mohlo by dojít k přetížení přístroje a vzniku požáru. Nepoužívejte stejnosměrné zdroje napětí. Při instalaci přístroje na lodi či jiných místech se stejnosměrným proudem pečlivě zkontrolujte zdroj napájení. Ujistěte se, zda je sít’ová šňůra správně zapojena a zda není poškozena. Špatné zapojení a poškození kabelu může vyvolat požár nebo úraz elektrickým proudem. Na kabel nepokládejte těžké předměty, neohýbejte jej a netahejte za něj. Při odpojování kabelu ze zásuvky jej pevně uchopte za zástrčku. Tahání za sít’ovou šňůru může způsobit úraz elektrickým proudem. Se zástrčkou nemanipulujte mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem. Zabraňte vniknutí či pádu kovových předmětů do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše. Zabraňte vniknutí kapalin do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše. Jestliže k tomu přesto dojde, ihned odpojte přístroj od napájení a obrat’te se na prodejce. Do přístroje nevstřikujte insekticidy. Obsahují hořlavé plyny, jež mohou po vstříknutí do přístroje vzplanout. Nepokoušejte se přístroj opravovat sami. Jestliže se přerušil zvuk, nesvítí indikátory, objevil se kouř nebo jiný problém, který není popsán v tomto návodu k obsluze, odpojte sít’ovou šňůru a obrat’te se na prodejce nebo autorizované servisní středisko. Při opravě, demontáži nebo montáži přístroje nekvalifikovanými osobami může dojít k úrazu elektrickým proudem nebo poškození přístroje. Nehodláte-li přístroj delší dobu používat, odpojte jej od zdroje napájení – prodloužíte tak jeho životnost. Umístění Napětí Zabezpečení sít’ové šňůry Cizí předměty Servis

RQTX0171 CESKY Kontrolní referenční průvodce Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové uživatele v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce. WIRELESS LINK WIRELESS LINK indikátor (B 9) Tlačítko systému On/Off – Zap/Vyp (B 9) ∫ Horní panel hlavní jednotky Přepínač prostorového ozvučení (B 8) Tlačítko I/D SET (B 10)VSTUP NAPÁJENÍ (B 8)[Poznámka] ≥ Umístěte hlavní jednotku do vodorovné polohy, vrchni panel bude nahoře. ≥ K umožnění řádné ventilace a zachování správného proudění vzduchu kolem hlavní jednotky umístěte přístroj tak, aby okolo všech stran zůstalo alespoň 5 cm prostoru. Terminály reproduktorů (B 8) ∫ Zadní panel hlavní jednotky

SH-FX70E_RQTX0171-D_Cze.book Page 5 Thursday, December 4, 2008 11:44 AM6 RQTX0171 CESKY Nastavení Příprava ≥ Před připojením vypněte všechna zařízení a pročtěte si příslušný návod k obsluze.

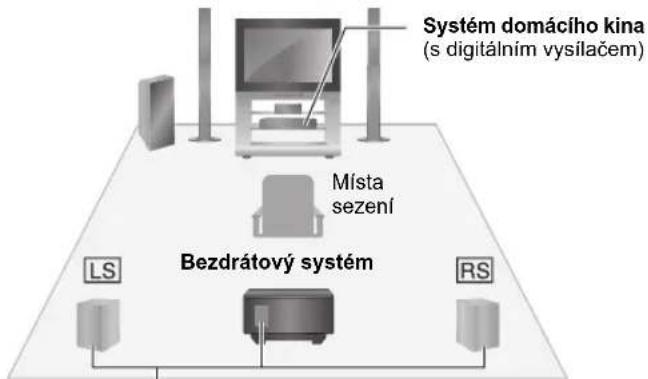

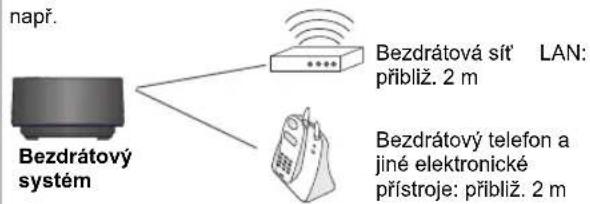

Poté, co jste dokončili veškerá další připojení, připojte napájecí kabel. [Poznámka] ≥ Neumísť ujte bezdrátový systém a digitální vysílač, které používáte, do kovových krytů či přihrádek, ani do police/skříňky v knihovně. ≥ Nepokoušejte se k systému domácího kina připojovat žádné přídavné prostorové reproduktory. ≥ Umístěte bezdrátový systém do vzdálenosti přibližně 15 m od systému domácího kina. ∫ Schéma nastavení bezdrátového vysílání např. 5.1 kanál. [Kompatibilní model: např. SC-PT570, SC-PT870] LS: Prostorový (levý) , RS: Prostorový (pravý) ≥ Umístěte po straně sezení nebo mírně za ním. Bezdrátový systém si bude automaticky hledat volný kanál, pokud některý z těchto dalších přístrojů ruší jeho komunikaci. Když se tohle stane, na systému domácího kina se rozsvítí indikátor bezdrátového spojení (“ [W1] ” nebo indikátor) a dojde ke krátkému přerušení zvuku vycházejícího z prostorových reproduktorů. Jde o normální chod produktu, který funguje tak, aby zajistil co nejlepší možný výkon vašeho systému domácího kina. Pokud rušení přetrvává, zkuste ostatní přístroje přesunout na jiné místo, mimo dosah vysílání bezdrátového systému, nebo bezdrátový systém umístěte blíže k systému domácího kina. Bezdrátová síť LAN: přibliž. 2 m Bezdrátový telefon a jiné elektronické přístroje: přibliž. 2 m Bezdrátový systém Abyste zabránili rušení, udržujte následující vzdálenosti mezi bezdrátovým systémem a dalšími elektronickými přístroji, které používají stejnou rádiovou frekvenci (pásmo 2,4 GHz). např. Kabely prostorových reproduktorů (součástí dodávky) Prostorové reproduktory nejsou součástí baleni. Bezdrátový systém Systém domácího kina (s digitálním vysílačem) Místa sezení

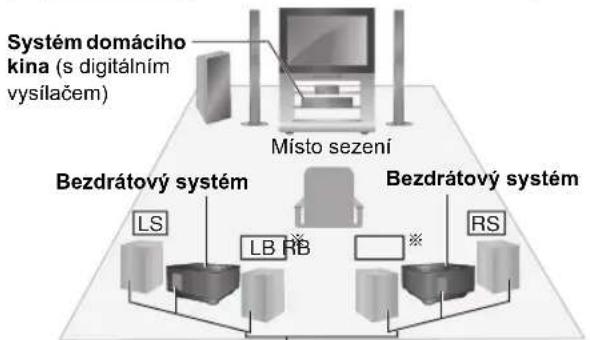

SH-FX70E_RQTX0171-D_Cze.book Page 6 Thursday, December 4, 2008 11:44 AM7 RQTX0171 CESKY např. 7.1 kanál. (Použití dvou sestav bezdrátového systému) Toto umístění nabízí 7.1-kanálové přehrávání. Váš systém domácího kina musí mít kapacitu 7.1-kanálového přehrávání. LS: Prostorový (levý), RS: Prostorový (pravý) ≥ Umístěte po straně sezení.

: Prostorový zadní (levý), RB : Prostorový zadní (pravý) ≥ Umístěte za místem sezení, asi 1 metr nad úrovní uší. §LB nebo SBL RB nebo SBR ∫ Digitální vysílač Přečtěte si rovněž návod k obsluze vašeho systému domácího kina. (Pokraèování na další stranì)

Kabely prostorových reproduktorů (součástí dodávky) Prostorové reproduktory a zadní prostorové reproduktory nejsou součástí balení.Bezdrátový systémSystém domácího kina (s digitálním vysílačem)Místo sezeníBezdrátový systém Připojení Nevkládejte ani nevyjímejte, když je systém domácího kina zapnutý. XTOOPNT LOOP ANT GND TRANSMITTER DIGITAL Digitální vysílač SH-TR70 Zasuňte úplně, až uslyšíte kliknutí. např.Zadní strana systému domácího kina

SH-FX70E_RQTX0171-D_Cze.book Page 7 Thursday, December 4, 2008 11:44 AM8 RQTX0171 CESKY Nastavení ∫ Bezdrátový systém Příprava Pokud jsou již kabely prostorových reproduktorů (s modrým konektorem a šedým konektorem) zapojeny, odpojte tyto kabely z vašeho systému domácího kina. Připojení ∫ Napájecí kabel

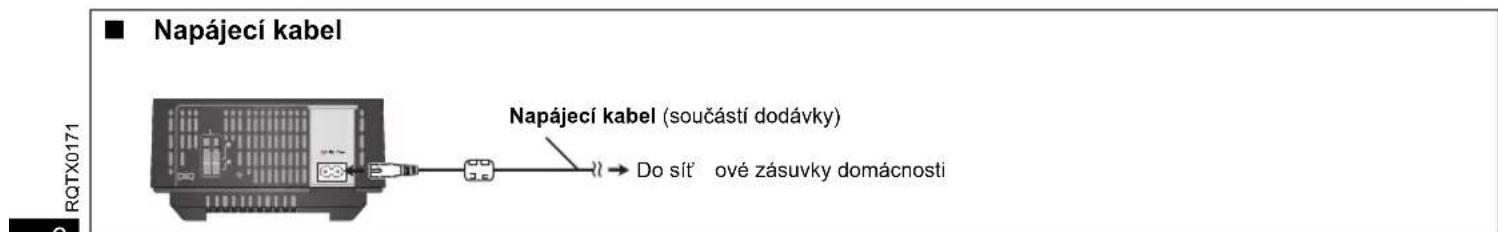

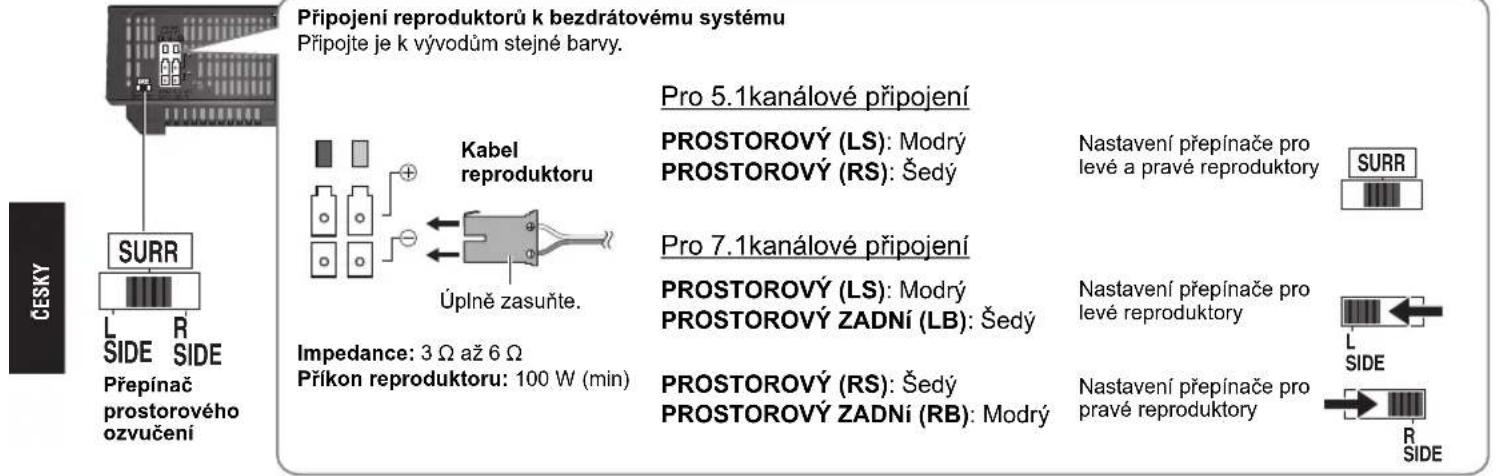

SIDE Přepínač prostorového ozvučení Připojení reproduktorů k bezdrátovému systému Připojte je k vývodům stejné barvy. Úplně zasuňte. Kabel reproduktoru Pro 5.1kanálové připojení PROSTOROVÝ (LS): Modrý PROSTOROVÝ (RS): Šedý Pro 7.1kanálové připojení PROSTOROVÝ (LS): Modrý PROSTOROVÝ ZADNí (LB): Šedý PROSTOROVÝ (RS): Šedý PROSTOROVÝ ZADNí (RB): Modrý Nastavení přepínače pro levé a pravé reproduktoryNastavení přepínače pro levé reproduktoryNastavení přepínače pro pravé reproduktory Impedance: 3 ≠ až 6 ≠ Příkon reproduktoru: 100 W (min) Do síť ové zásuvky domácnosti Napájecí kabel (součástí dodávky)

SH-FX70E_RQTX0171-D_Cze.book Page 8 Thursday, December 4, 2008 11:44 AM9 RQTX0171 CESKY ≥ Přečtěte si také pokyny k obsluze vašeho systému domácího kina. ≥ Pokud preferujete 7.1-kanálové přehrávání, přečtěte si také “Používání zadních prostorových reproduktorů” (B 10). Šetření energií Bezdrátový systém spotřebovává malé množství energie, i když je vypnutý (přibliž. 0,3 W). Pro šetření energií systém vypojte z domácí síť ové zásuvky, když se nebude delší dobu používat. Provedení bezdrátového spojení

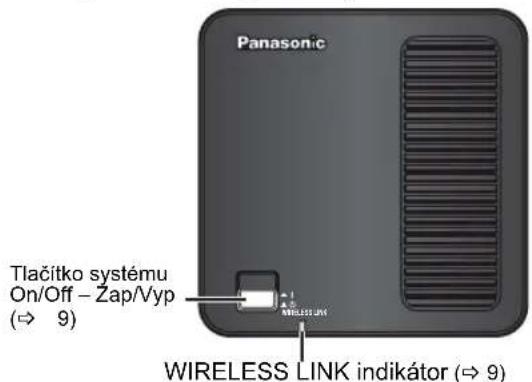

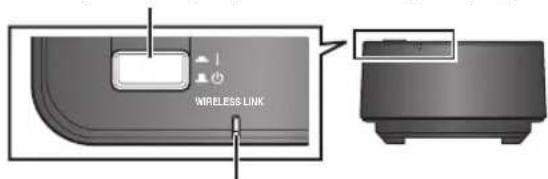

Zapněte bezdrátový systém. WIRELESS LINK Tlačítko systému On/Off – Zap/Vyp [C I, BÍ] Pomocí tohoto tlačítka budete systém zapínat a vypínat.C I: Systém je zapnutý. BÍ: Systém je vypnutý. WIRELESS LINK indikátor Červená: Systém je zapnutý a bezdrátové spojení je deaktivováno. Zelená: Systém je zapnutý a bezdrátové spojení je aktivováno.

Zapněte systém domácího kina. Indikátor bezdrátového spojení na systému domácího kina se zapne.≥ Typ indikátoru se liší podle systému domácího kina.

Spusťte přehrávání na systému domácího kina. SLPST CT RDS RND PGM PRG SRDE.

≥ Pokud se rozsvítí indikátor, s řešením vám pomůže Průvodce řešením problémů (B 11). např. Displej na systému domácího kina

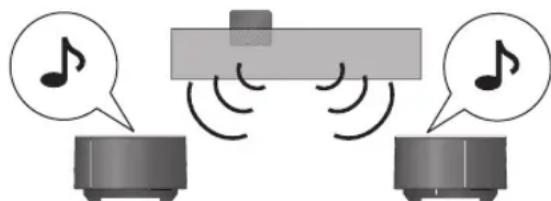

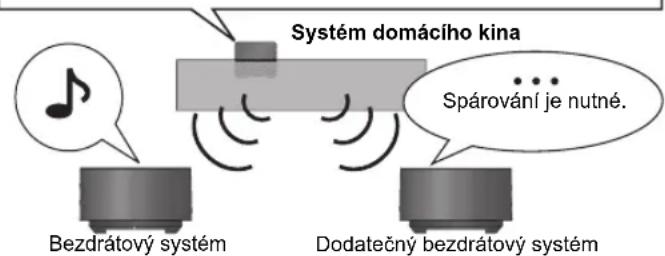

SH-FX70E_RQTX0171-D_Cze.book Page 9 Thursday, December 4, 2008 11:44 AM10 RQTX0171 CESKY Nastavení Když použijete 2 sestavy SH-FX70, budete mít k dispozici 7.1-kanálové přehrávání a vašeho prostorové reproduktory a zadní ozvučení bude bezdrátové (B 7). ≥ Uložte si digitální vysílač přídavného bezdrátového systému pro pozdější použití. Příprava ≥ Zkontrolujte, že máte zapojený napájecí kabel přídavného bezdrátového systému. ≥ Zapněte systém domácího kina a ztlumte zvuk. [Poznámka] ≥ Pokud byste měnili digitální vysílač, zopakujte párovací kroky u obou jednotek bezdrátového systému, pro každou jednotku zvlášť . ≥ Bezdrátový systém nemůžete používat s digitálním vysílačem SH-FX65T ani SH-FX67T. Používání zadních prostorových reproduktorů Používejte pouze digitální vysílač SH-TR70. Bezdrátový systém je původně spárován k provozu ve spojení s digitálním vysílačem SH-TR70, který je s ním dodáván. U jakéhokoli jiného příslušenství, které má fungovat s digitálním vysílačem SH-TR70, je spárování nezbytné. Spárování je nutné. Bezdrátový systém Systém domácího kina Dodatečný bezdrátový systém např. Po spárování 1 Zapněte přídavný bezdrátový systém. 2 Zatímco na systému domácího kina držíte stisknuté tlačítko přeskakování a pomalého vyhledávání (např. [5/9] ), tiskněte očíslované tlačítko [3] na dálkovém ovladači, dokud se na displeji systému domácího kina neobjeví “P”. 3 Zatímco je zobrazeno “P”, stiskněte [I/D SET] na zadní straně přídavného bezdrátového systému. ≥ Indikátor přídavného bezdrátového systému zasvítí zeleně. ≥ Jestliže se “P” spustí předtím, než stisknete [I/D SET], zopakujte krok 2 a pak v postupu pokračujte. 4 Zatímco na systému domácího kina držíte stisknuté tlačítko [5/9], na dálkovém ovladači stiskněte číslované tlačítko [3]. 5Vypněte a zase zapněte přídavný bezdrátový systém. ≥ Zkontrolujte, zda se indikátor přídavného bezdrátového systému rozsvítil zeleně.

Použijte ostrý předmět.

SH-FX70E_RQTX0171-D_Cze.book Page 10 Thursday, December 4, 2008 11:44 AM11 RQTX0171 CESKY Údržba Systém čistěte měkkou, suchou tkaninou. ≥ Nikdy k čištění systému nepoužívejte alkohol, ředidlo nebo benzin. ≥ Před použitím utěrky obsahující čistící chemikálii si pozorně přečtěte pokyny pro její použití. Než požádáte o servis, proveďte následující kontroly. Pokud máte u některých kontrolních bodů pochyby, nebo pokud řešení popsaná v tabulce problém neřeší, obrať te se na svého prodejce, jak postupovat dál. Hlavní jednotka Na vašem systému domácího kina Průvodce řešením problémů Systém je vypojen ze zdroje. ≥ Zajistěte řádné připojení napájecího kabelu. Světlo indikátoru se nezmění na zelenou ani po stisknutí [I/D SET] a dokončení párování. ≥ Vypněte bezdrátový systém a pak jej znovu zapněte. Indikátor bezdrátového spojení (např. “ [W1] ” nebo indikátor) bliká. ≥ Mezi systémem domácího kina a bezdrátovým systémem není žádné spojení. Bezdrátový systém vypněte a zase zapněte. Nebo můžete bezdrátový systém vypnout, odpojit napájecí kabel a pak znovu zapojit. Indikátor bezdrátového spojení (např. “ [W1] ” nebo indikátor) se nerozsvítí. ≥ Zkontrolujte, že je systém domácího kina zapnutý, a bezdrátový systém je zapnutý. ≥ Ujistěte se, že digitální vysílač je uplně zasunutý do zdířky systému domácího kina. ≥ Nastavte na jednotce domácího kina prostorové ozvučení. Specifikace [Poznámka] 1 Specifikace mohou být změněny bez předchozího upozornění. Hmotnost a rozměry jsou uvedeny v přibližných hodnotách. 2 Celkové harmonické zkreslení se měří digitálním spektrálním analyzátorem. SEKCE ZESILOVAČŮ Výkon Výkon RMS Prostorový Kanál 125 W na kanál (3 ≠), 1 kHz, 10 % THD Celkový výkon RMS 250 W Výkon DIN Prostorový Kanál 70 W na kanál (3 ≠), 1 kHz, 1 % THD Celkový výkon DIN 140 W VŠEOBECNÉ Napájení AC 220 V až 240 V, 50 Hz Spotřeba energie SH-TR70 1,5 W SE-FX70 43 W Rozměry (ŠtVtH) SH-TR70 65,5 mmk52 mmk8,6 mm SE-FX70 165 mmk91,5 mmk164 mm Hmotnost SH-TR70 0,022 kg SE-FX70 0,7 kg Bezdrátový modul Kmitočtový rozsah 2,4 GHz až 2,4835 GHz Počet kanálů 3 Rozsah provozní teploty 0 oC až r40 oC Rozsa provozní vlkosti 20 % až 80 % RH (bez kondenzace) Spotřeba energie v režimu vypnuto přibliž. 0,3 W
