MANUALE UTENTE SHFX70E PANASONIC

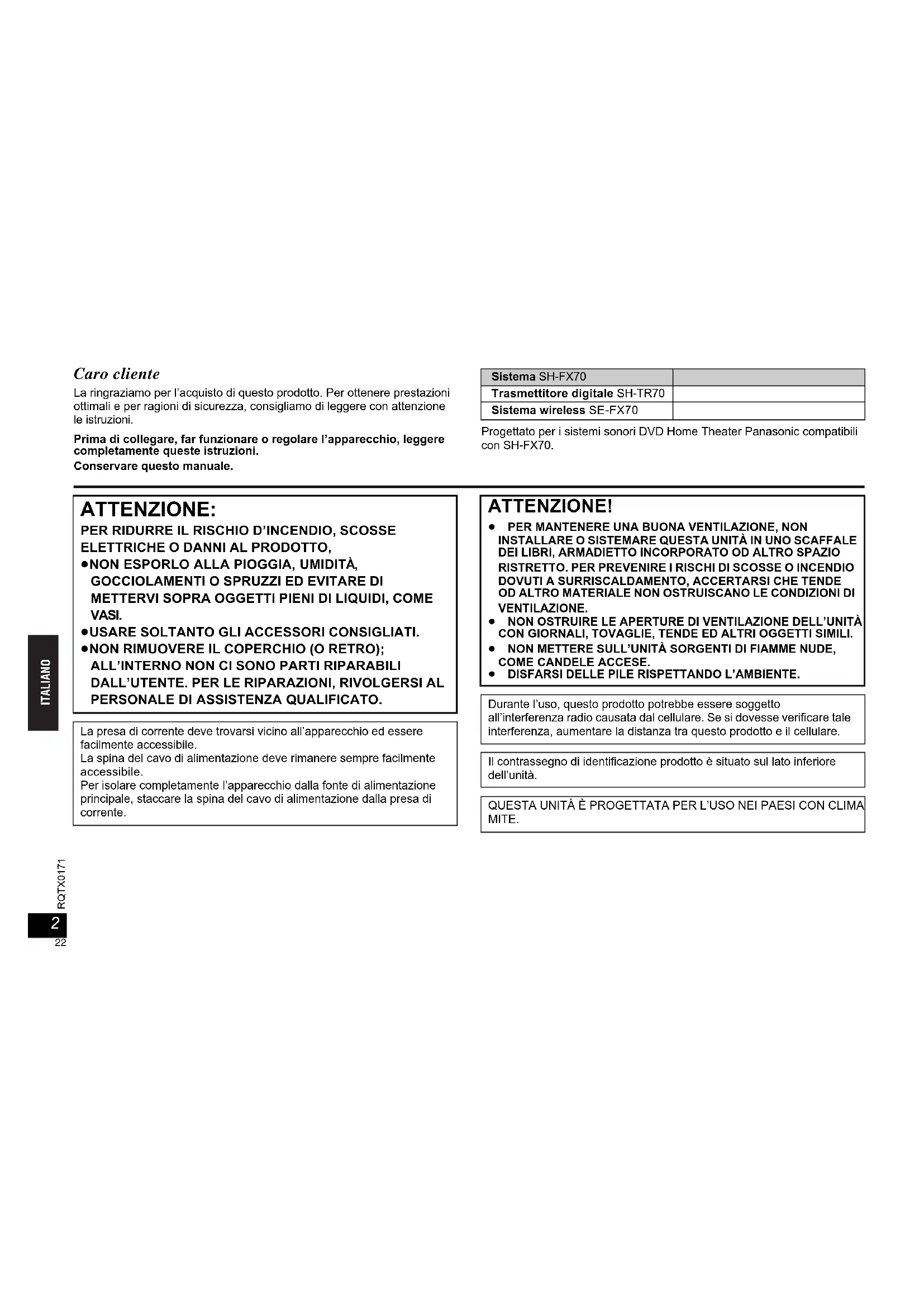

RQTX0171 ITALIANO Caro cliente La ringraziamo per l’acquisto di questo prodotto. Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.Prima di collegare, far funzionare o regolare l’apparecchio, leggere completamente queste istruzioni.Conservare questo manuale.Progettato per i sistemi sonori DVD Home Theater Panasonic compatibili con SH-FX70.Sistema SH-FX70Trasmettitore digitale SH-TR70Sistema wireless SE-FX70 ATTENZIONE: PER RIDURRE IL RISCHIO D’INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO,

METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI. ≥USARE SOLTANTO GLI ACCESSORI CONSIGLIATI. ≥NON RIMUOVERE IL COPERCHIO (O RETRO); ALL’INTERNO NON CI SONO PARTI RIPARABILI DALL’UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO. La presa di corrente deve trovarsi vicino all’apparecchio ed essere facilmente accessibile.La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.Per isolare completamente l’apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente. ATTENZIONE! ≥ PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.≥ NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL’UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.≥ NON METTERE SULL’UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.≥ DISFARSI DELLE PILE RISPETTANDO L’AMBIENTE.Durante l’uso, questo prodotto potrebbe essere soggetto all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.Il contrassegno di identificazione prodotto è situato sul lato inferiore dell’unità.QUESTA UNITÀ È PROGETTATA PER L’USO NEI PAESI CON CLIMA MITE.

• Dichiarazione di conformità (DC) Con la presente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) dichiara che il presente prodotto è conforme ai requisiti fondamentali e ad altre disposizioni corrispondenti della Direttiva 1999/5/EC. I clienti possono scaricare una copia della DC originale relativa ai nostri prodotti R&TTE dal nostro server adibito a tale servizio: http://www.doc.panasonic.de Per l’Europa, contattare: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Il presente prodotto è adatto all’uso nei seguenti paesi: AT (Austria), BE (Belgio), BG (Bulgaria), CH (Svizzera), CZ (Rep. Ceca), DE (Germania), DK (Danimarca), EE (Estonia), ES (Spagna), FI (Finlandia), FR (Francia), GR (Grecia), HU (Ungheria), IT (Italia), LT (Lituania), LV (Lettonia), NL (Paesi Bassi), NO (Norvegia), PL (Polonia), PT (Portogallo), RO (Romania), SE (Svezia), SI (Slovenia), SK (Slovacchia), GB (Regno Unito), IS (Islanda), IE (Irlanda) Introduzione Accessori p. 3
• Precauzioni per la sicurezza p. 4
• Guida di riferimento ai comandi p. 5
• Uso Installazione p. 6
• Collegamenti p. 7
• Effettuare il collegamento wireless p. 9
• Uso dei diffusori surround posteriori p. 10
• Consultazione Manutenzione p. 11
• Guida alla risoluzione dei problemi p. 11
• Specifiche tecniche Accessori Controllare e identificare gli accessori in dotazione.∏ Cavo di alimentazione CADa utilizzarsi solo con questa unità. Non utilizzarlo con altri apparecchi. Inoltre, non utilizzare cavi destinati ad altri apparecchi con questa unità.∏ 2 Cavi dei diffusori p. 11

RQTX0171 ITALIANO Precauzioni per la sicurezza Sistemare l’unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il coperchio e gli altri componenti, riducendo la vita di servizio dell’unità. Non mettere oggetti pesanti sull’unità. Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l’unità e causare un incendio. Non usare una fonte di alimentazione in c.c. Controllare con cura la fonte di alimentazione se si usa l’unità su una nave od altro luogo dove viene usata la corrente continua. Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo. Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c’è pericolo di scosse elettriche. Non maneggiare la spina con le mani bagnate. C’è pericolo di scosse elettriche. Fare attenzione che non cadano oggetti metallici al’interno dell’unità. C’è pericolo di scosse elettriche o di un malfunzionamento. Fare attenzione che non cadano liquidi all’interno dell’unità. C’è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore. Non spruzzare insetticidi sopra o dentro l’unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l’unità. Non cercare di riparare l’unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C’è pericolo di scosse elettriche o di danni al’unità se viene riparata, smontata o rimontata da personale non qualificato. Estendere la durata staccando il cavo di alimentazione dalla presa di corrente se non si intende usare l’unità per un lungo periodo di tempo. Sistemazione Tensione Protezione del cavo di alimentazione c.a. Oggetti estranei Riparazioni

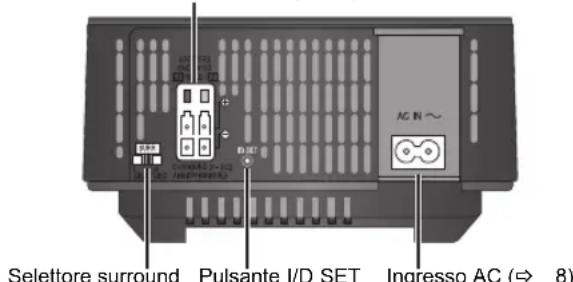

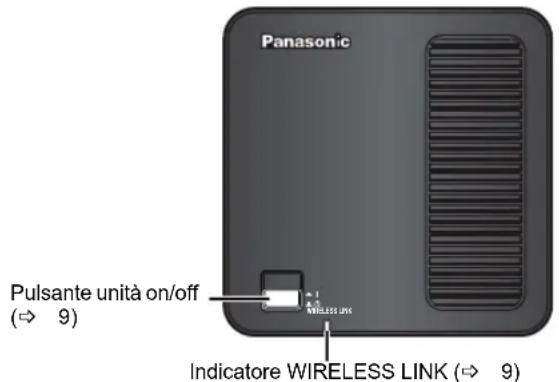

RQTX0171 ITALIANO Guida di riferimento ai comandi ∫ Lato superiore dell’unità principale ∫ Lato posteriore dell’unità principale Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati) Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell’acquisto di un nuovo prodotto equivalente.Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull’ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali. Per gli utenti aziendali nell’Unione Europea Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni. Informazioni sullo smaltimento in nazioni al di fuori dell’Unione Europea Questo simbolo è valido solo nell’Unione Europea.Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento. WIRELESS LINK Indicatore WIRELESS LINK (B 9)Pulsante unità on/off (B 9) Terminali del diffusore (B 8)

[Nota]≥Posizionare l’unità principale in orizzontale con il pannello superiore rivolto verso l’alto.≥Per garantire una ventilazione adeguata e un flusso d’aria ottimale intorno all’unità principale, posizionarla in modo da lasciare almeno 5 cm di spazio libero su tutti i lati.Selettore surround (B 8)Pulsante I/D SET (B 10)Ingresso AC (B 8) SH-FX70E_RQTX0171-D_Ita.book Page 5 Thursday, December 4, 2008 11:18 AM6

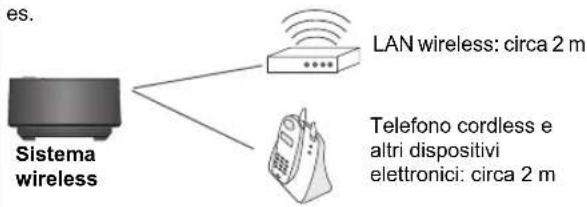

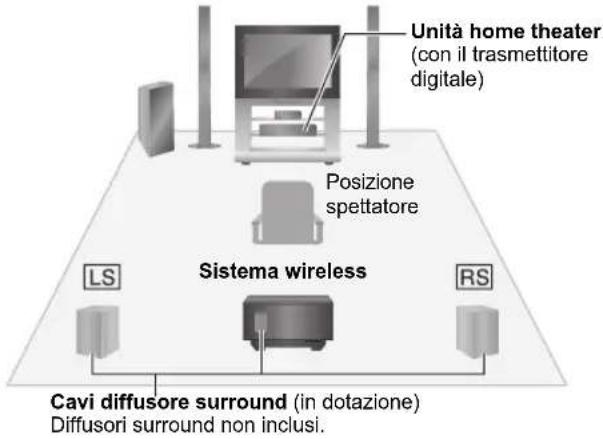

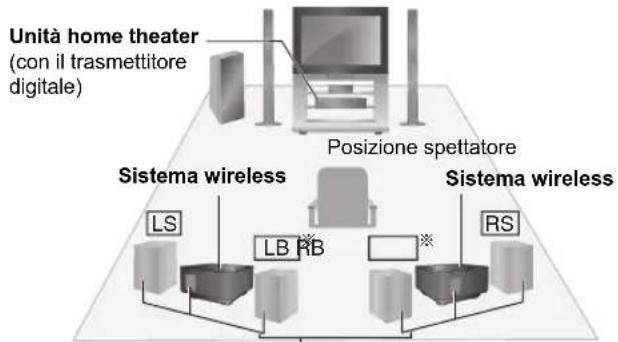

RQTX0171 ITALIANO Installazione Preparazione ≥ Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni. ≥ Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti. [Nota] ≥ Non utilizzare il sistema wireless e il trasmettitore digitale in un armadietto o scaffale metallico. ≥ Non tentare di collegare dei diffusori surround aggiuntivi all’unità home theater. ≥ Posizionare il sistema wireless entro circa 15 m dall’unità home theater. ∫ Schema per l’installazione wireless es. 5.1ch [Modello compatibile: ad es., SC-PT570, SC-PT870] LS: Surround (sinistra), RS: Surround (destra) ≥ Posizionare a lato o leggermente dietro rispetto alla posizione dello spettatore. Se uno di questi altri dispositivi interferisce con le comunicazioni del sistema wireless, quest’ultimo cerca automaticamente un canale libero. Quando questa operazione viene eseguita, l’indicatore del collegamento wireless (“ [W1] ” o un indicatore) lampeggia sull’unità home theater e si verifica una breve interruzione dell’audio che proviene dai diffusori surround. Questa è una normale operazione del prodotto che serve ad assicurare le migliori prestazioni possibili all’unità home theater. Se l’interferenza dovesse persistere, provare a spostare gli altri dispositivi in un punto esterno al raggio d’azione del sistema wireless, o spostare il sistema wireless più vicino all’unità home theater. LAN wireless: circa 2 m Telefono cordless e altri dispositivi elettronici: circa 2 m Sistema wireless Per evitare interferenze, mantenere le seguenti distanze fra il sistema wireless e altri dispositivi elettronici che utilizzano la stessa frequenza radio (banda 2,4 GHz). es. Cavi diffusore surround (in dotazione) Diffusori surround non inclusi. Sistema wireless Unità home theater (con il trasmettitore digitale) Posizione spettatore

RQTX0171 ITALIANO es. 7.1ch (Utilizzando due unità del sistema wireless) Questo posizionamento consente la riproduzione a 7.1 canali. L’unità home theater dell’utente deve essere dotata della funzione di riproduzione a 7.1 canali. LS: Surround (sinistra), RS: Surround (destra) ≥Posizionare a lato rispetto alla posizione dello spettatore.

: Surround posteriore (sinistra), RB : Surround posteriore (destra)≥Posizionare dietro la posizione dello spettatore, a un’altezza di circa 1 m superiore rispetto al livello dell’orecchio.§LB o SBL RB o SBR ∫ Trasmettitore digitale Vedere anche il manuale di istruzioni dell’unità home theater. (Continua alla pagina successiva)

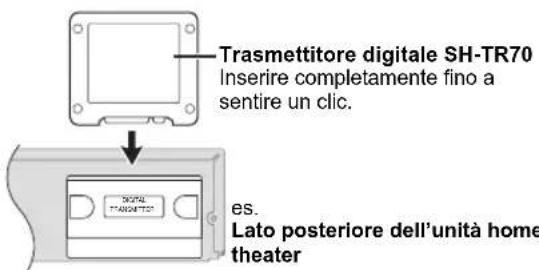

Cavi diffusore surround (in dotazione)Diffusori surround e diffusori surround posteriori non inclusi.Sistema wirelessUnità home theater(con il trasmettitore digitale)Posizione spettatoreSistema wireless Collegamenti Non inserire o rimuovere quando l’unità home theater è accesa. TOPT LOOP ANT GND TRANSMITTER DIGITAL Trasmettitore digitale SH-TR70Inserire completamente fino a sentire un clic. es. Lato posteriore dell’unità home theater

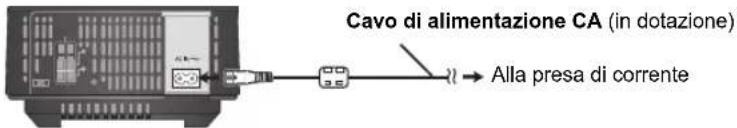

RQTX0171 ITALIANO Installazione ∫ Sistema wireless Preparazione Se i cavi del diffusore surround (con un connettore blu e un connettore grigio) sono stati già collegati, scollegare i cavi del diffusore surround dall’unità home theater. Collegamenti ∫ Cavo di alimentazione CA

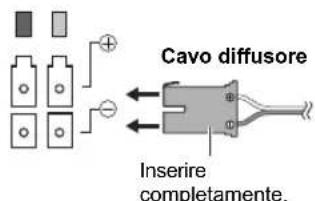

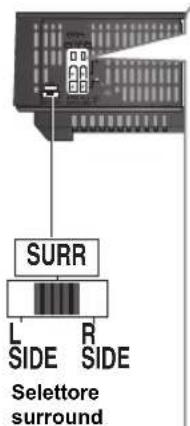

SIDE Selettore surroundCollegare i diffusori al sistema wirelessCollegare ai terminali dello stesso colore.Inserire completamente.Cavo diffusore Per il collegamento a 5.1ch SURROUND (LS) : Blu SURROUND (RS): Grigio Per il collegamento a 7.1ch SURROUND (LS) : Blu SURROUND POSTERIORE (LB) : Grigio SURROUND (RS) : Grigio SURROUND POSTERIORE (RB) : Blu Impostazione del selettore per i diffusori di sinistra e destraImpostazione del selettore per i diffusori di sinistraImpostazione del selettore per i diffusori di destra Impedenza: da 3 ≠ a 6 ≠ Potenza d’ingresso diffusore: 100 W (min) Alla presa di correnteCavo di alimentazione CA (in dotazione)

RQTX0171 ITALIANO ≥Vedere anche il manuale di istruzioni dell’unità home theater. ≥Quando si desidera utilizzare la riproduzione a 7.1 canali, vedere anche “Uso dei diffusori surround posteriori” (B 10). Risparmio di correnteAnche quando è spento, il sistema wireless consuma una piccola quantità di corrente (circa 0,3 W). Per risparmiare energia quando non si intende usare l’unità per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente. Effettuare il collegamento wireless

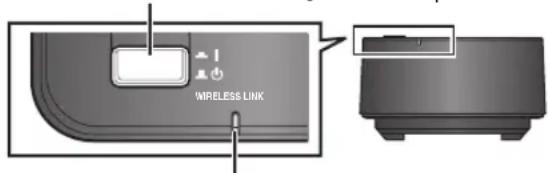

Accendere il sistema wireless. WIRELESS LINK Pulsante unità on/off [C I, BÍ] Utilizzare questo pulsante per accendere e spegnere l’unità.C I: L’unità è accesa. BÍ: L’unità è spenta. Indicatore WIRELESS LINK Rosso: L’unità è accesa e il collegamento wireless è disattivato.Verde: L’unità è accesa e il collegamento wireless è attivato.

Accendere l’unità home theater. L’indicatore del collegamento wireless sull’unità home theater si accende.≥Il tipo di indicatore varia a seconda dell’unità home theater.

Avviare la riproduzione sull’unità home theater. SLPST CT RDS RND PGM PRG SRDE.

≥ Se l’indicatore lampeggia, vedere la guida alla risoluzione dei problemi (B 11). es. Display sull’unità home theater

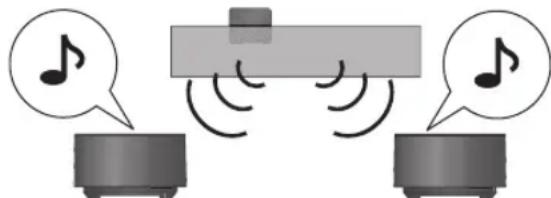

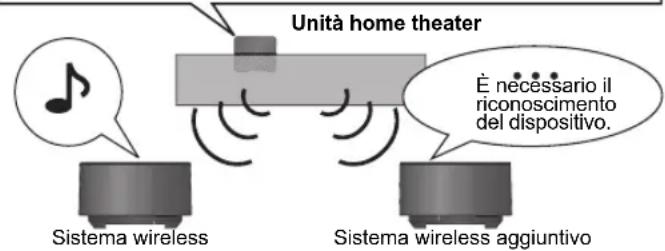

RQTX0171 ITALIANO Installazione Utilizzando 2 set di unità SH-FX70, è possibile utilizzare la riproduzione a

7.1 canali, con il collegamento wireless dei diffusori surround e dei diffusori

surround posteriori (B 7). ≥ Conservare il trasmettitore digitale del sistema wireless aggiuntivo per un utilizzo futuro. Preparazione ≥ Accertarsi di aver collegato il cavo di alimentazione CA del sistema wireless aggiuntivo. ≥ Accendere l’unità home theater e abbassare il volume. [Nota] ≥ Se si dovesse sostituire il trasmettitore digitale, ripetere i passaggi per eseguire il riconoscimento per entrambe le unità del sistema wireless, un’unità per volta. ≥ Non è possibile utilizzare il sistema wireless con il trasmettitore digitale SH-FX65T o SH-FX67T. Uso dei diffusori surround posteriori Utilizzare solo il trasmettitore digitale SH-TR70. Il sistema wireless è progettato per funzionare con il trasmettitore digitale SH-TR70 fornito unitamente al sistema stesso. Se con il trasmettitore digitale SH-TR70 viene utilizzato un altro accessorio, è necessario eseguire il riconoscimento del dispositivo. È necessario il riconoscimento del dispositivo. Sistema wireless Unità home theater Sistema wireless aggiuntivo es. Dopo il riconoscimento 1 Accendere il sistema wireless aggiuntivo. 2 Tenendo premuto il pulsante per saltare traccia e per la ricerca lenta (es. [5/9] ) sull’unità home theater, premere il pulsante numerico [3] sul telecomando fino a quando si accende la “P” sul display dell’unità home theater. 3 Mentre è visualizzata la “P”, premere [I/D SET] sul lato posteriore del sistema wireless aggiuntivo. ≥ L’indicatore del sistema wireless aggiuntivo diventa verde. ≥ Se la “P” si spegne prima che sia stato premuto [I/D SET], ripetere il punto 2 e continuare la procedura. 4 Tenendo premuto [5/9] sull’unità home theater, premere il pulsante numerico [3] sul telecomando. 5 Spegnere e accendere il sistema wireless aggiuntivo. ≥ Accertarsi che l’indicatore del sistema wireless aggiuntivo si accenda con luce verde.

Utilizzare un oggetto appuntito.

RQTX0171 ITALIANO Manutenzione Pulire l’unità con un panno morbido e asciutto. ≥Non utilizzare alcol, diluente o benzina per pulire il dispositivo. ≥Prima di utilizzare panni trattati chimicamente, leggere attentamente le istruzioni fornite con il panno stesso. Prima di richiedere assistenza, effettuare le seguenti verifiche. Se non si è certi in merito ad alcuni dei punti da verificare, o se la soluzione indicata non risolve il problema, rivolgersi al rivenditore per ricevere maggiori informazioni. Unità principale Sull’unità home theater Guida alla risoluzione dei problemi Assenza di corrente. ≥Accertarsi che il cavo di alimentazione CA sia collegato alla rete. L’indicatore non diventa verde anche se [I/D SET] è premuto ed è stato eseguito il riconoscimento dell’unità. ≥Spegnere il sistema wireless e quindi riaccenderlo. L’indicatore del collegamento wireless (es. “ [W1] ” o un indicatore) lampeggia. ≥Non vi è collegamento fra l’unità home theater e il sistema wireless. Spegnere il sistema wireless e quindi riaccenderlo. In alternativa, spegnere il sistema wireless, scollegare il cavo di alimentazione CA e quindi ricollegarlo. L’indicatore del collegamento wireless (es. “ [W1] ” o un indicatore) non si accende. ≥Verificare che l’unità home theater sia accesa e che anche il sistema wireless sia acceso. ≥Accertarsi che il trasmettitore digitale sia completamente inserito nello slot dell’unità home theater. ≥Controllare l’impostazione del suono surround sull’unità home theater. Specifiche tecniche [Nota] 1 Le specifiche sono soggette a modifica senza preavviso. La massa e le dimensioni sono valori indicativi. 2 Distorsione armonica totale misurata con analizzatore di spettro digitale. SEZIONE AMPLIFICATORE Potenza d’uscita Potenza d’uscita RMS Canale surround 125 W per canale (3 ≠), 1 kHz, 10 % THD Potenza RMS totale 250 W Potenza d’uscita DIN Canale surround 70 W per canale (3 ≠), 1kHz, 1% THD Potenza DIN totale 140 W GENERALE Alimentazione CA 220 V su 240 V, 50 Hz Consumo energetico SH-TR70 1,5 W SE-FX70 43 W Dimensioni (LtAtP) SH-TR70 65,5 mmk52 mmk8,6 mm SE-FX70 165 mmk91,5 mmk164 mm Massa SH-TR70 0,022 kg SE-FX70 0,7 kg Modulo wireless Gamma di frequenza 2,4 GHz su 2,4835 GHz Numero di canali 3 Intervallo temperature di funzionamento da 0oC a r40 oC Intervallo umidità tollerata da 20 % a 80 % RH (senza condensa) Assorbimento di corrente con unità spenta circa 0,3 W
