MANUAL DE USUARIO SHFX70E PANASONIC

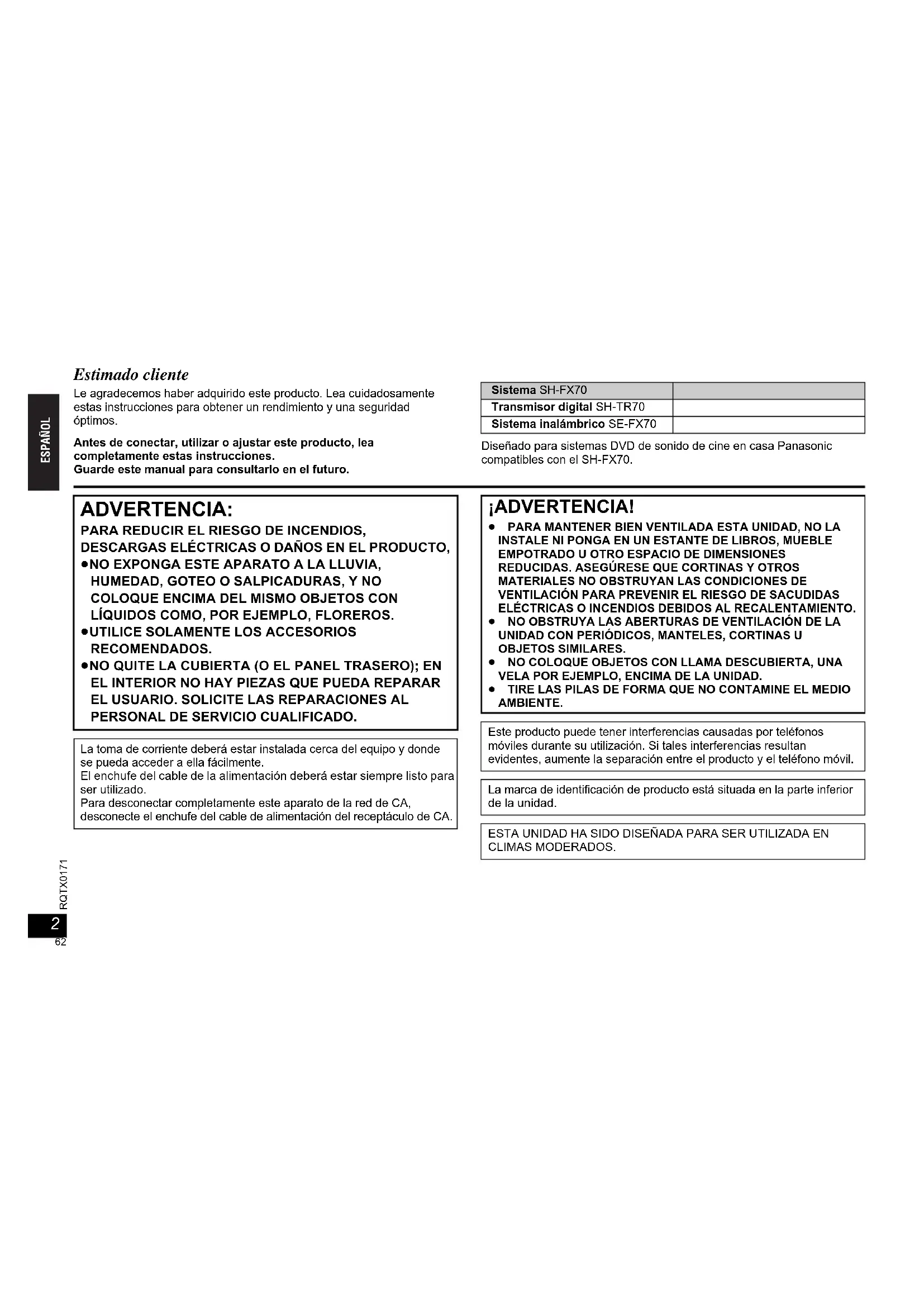

RQTX0171 ESPAÑOL Estimado cliente Le agradecemos haber adquirido este producto. Lea cuidadosamente estas instrucciones para obtener un rendimiento y una seguridad óptimos.Antes de conectar, utilizar o ajustar este producto, lea completamente estas instrucciones.Guarde este manual para consultarlo en el futuro.Diseñado para sistemas DVD de sonido de cine en casa Panasonic compatibles con el SH-FX70.Sistema SH-FX70Transmisor digital SH-TR70Sistema inalámbrico SE-FX70 ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O DAÑOS EN EL PRODUCTO, ≥NO EXPONGA ESTE APARATO A LA LLUVIA,

EL USUARIO. SOLICITE LAS REPARACIONES AL

PERSONAL DE SERVICIO CUALIFICADO. La toma de corriente deberá estar instalada cerca del equipo y donde se pueda acceder a ella fácilmente.El enchufe del cable de la alimentación deberá estar siempre listo para ser utilizado.Para desconectar completamente este aparato de la red de CA, desconecte el enchufe del cable de alimentación del receptáculo de CA. ¡ADVERTENCIA! ≥ PARA MANTENER BIEN VENTILADA ESTA UNIDAD, NO LA INSTALE NI PONGA EN UN ESTANTE DE LIBROS, MUEBLE EMPOTRADO U OTRO ESPACIO DE DIMENSIONES REDUCIDAS. ASEGÚRESE QUE CORTINAS Y OTROS MATERIALES NO OBSTRUYAN LAS CONDICIONES DE VENTILACIÓN PARA PREVENIR EL RIESGO DE SACUDIDAS ELÉCTRICAS O INCENDIOS DEBIDOS AL RECALENTAMIENTO.≥ NO OBSTRUYA LAS ABERTURAS DE VENTILACIÓN DE LA UNIDAD CON PERIÓDICOS, MANTELES, CORTINAS U OBJETOS SIMILARES.≥ NO COLOQUE OBJETOS CON LLAMA DESCUBIERTA, UNA VELA POR EJEMPLO, ENCIMA DE LA UNIDAD.≥ TIRE LAS PILAS DE FORMA QUE NO CONTAMINE EL MEDIO AMBIENTE.Este producto puede tener interferencias causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre el producto y el teléfono móvil.La marca de identificación de producto está situada en la parte inferior de la unidad.ESTA UNIDAD HA SIDO DISEÑADA PARA SER UTILIZADA EN CLIMAS MODERADOS.

• Declaración de conformidad (DoC) Por la presente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) declara que este producto cumple con los requisitos básicos y otras disposiciones relevantes de la Normativa 1999/5/ de la Comunidad Europea. Los clientes pueden descargar una copia original de esta Declaración de conformidad para nuestros productos R&TTE desde nuestro servidor DoC: http://www.doc.panasonic.de Información de contacto en la Unión Europea: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Este producto está pensado para su uso en los siguientes países: AT (Austria), BE (Bélgica), BG (Bulgaria), CH (Suiza), CZ (República Checa), DE (Alemania), DK (Dinamarca), EE (Estonia), ES (España), FI (Finlandia), FR (Francia), GR (Grecia), HU (Hungría), IT (Italia), LT (Lituania), LV (Letonia), NL (Países Bajos), NO (Noruega), PL (Polonia), PT (Portugal), RO (Rumania), SE (Suecia), SI (Eslovenia), SK (Eslovaquia), GB (Reino Unido), IS (Islandia), IE (Irlanda) Introducción Accesorios p. 3
• Normas de seguridad p. 4
• Guía de referencia sobre los mandos p. 5
• Utilización Configuración p. 6
• Conexiones p. 7
• Creación del enlace sin hilos p. 9
• Utilización de los altavoces posteriores envolventes p. 10
• Referencias Mantenimiento p. 11
• Guía para la detección y la solución de problemas p. 11
• Especificaciones Accesorios Compruebe e identifique los accesorios suministrados.∏ Cable de corriente de CA p. 11

lo debe usarse con esta unidad. No lo utilice con ningún otro equipo. No utilice tampoco cables de otros equipos con esta unidad.∏ 2 Cable de altavocez

RQTX0171 ESPAÑOL Normas de seguridad Coloque el aparato en una superficie plana lejos de la luz directa del sol, temperatura y humedad altas, y vibración excesiva. Estas condiciones pueden dañar la caja y otros componentes, reduciendo por lo tanto la duración del aparato. No ponga objetos pesados encima del aparato. No utilice fuentes de alimentación de alta tensión. Esto puede sobrecargar el aparato y causar un incendio. No utilice fuentes de alimentación de CC. Cuando instale el aparato en una embarcación o en otros lugares donde se utilice CC, compruebe cuidadosamente la fuente de alimentación. Asegúrese de que el cable de alimentación de CA esté conectado correctamente y no dañado. Una mala conexión y daños en el cable pueden causar un incendio o una descarga eléctrica. No tire del cable ni lo doble, y no ponga objetos pesados encima de él. Sujete firmemente el enchufe cuando desconecte el cable. Tirar del cable de alimentación de CA puede causar una descarga eléctrica. No maneje el enchufe con las manos mojadas. Esto puede causar una descarga eléctrica. No permita que objetos de metal caigan dentro del aparato. Esto puede causar una descarga eléctrica o un fallo en el funcionamiento. No permita que entren líquidos en el aparato. Esto puede causar una descarga eléctrica o un fallo en el funcionamiento. Si ocurre esto, desconecte inmediatamente el aparato de la fuente de alimentación y póngase en contacto con su concesionario. No rocíe insecticidas sobre o dentro del aparato. Contienen gases inflamables que pueden encenderse si son rociados dentro del aparato. No intente reparar este aparato usted mismo. Si el sonido se interrumpe, los indicadores no se iluminan, aparece humo o se produce cualquier otro problema que no está tratado en estas instrucciones, desconecte el cable de alimentación de CA y póngase en contacto con su concesionario o centro de servicio autorizado. Si el aparato es reparado, desarmado o reconstruido por personas que no están cualificadas para ello pueden producirse descargas eléctricas o daños en el mismo. Extienda la duración del aparato desconectándolo de la fuente de alimentación si no lo va a utilizar durante mucho tiempo. Colocación Tensión Protección del cable de alimentación de CA Materias extrañas Servicio

RQTX0171 ESPAÑOL Guía de referencia sobre los mandos Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares) La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente.Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos. Para empresas de la Unión Europea Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente. Información sobre la eliminación en otros países no pertenecientes a la Unión Europea Este símbolo sólo es válido en la Unión Europea.Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación. WIRELESS LINK Indicador WIRELESS LINK (B 9)Botón de encendido /apagado de la unidad (B 9) ∫ Parte superior de la unidad principal Selector de envolvente (B 8)Botón I/D SET (B 10)Entrada de CA (B 8)[Nota]≥ Colocar la unidad principal en posición horizontal con el panel superior hacia arriba.≥ Para permitir una ventilación adecuada y mantener una buena circulación del aire alrededor del aparato principal, colóquelo de forma que quede un espacio de al menos 5 cm en todos los lados.Terminales del altavoz (B 8) ∫ Parte trasera de la unidad principal

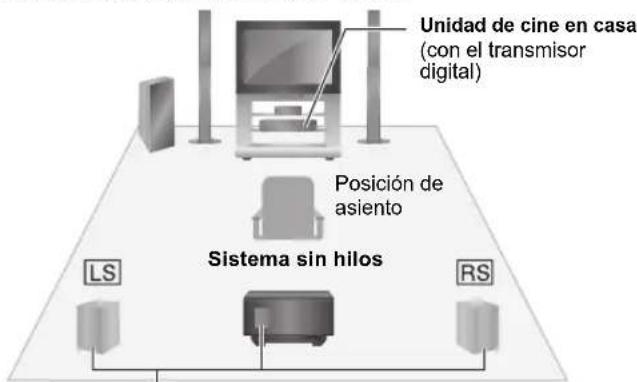

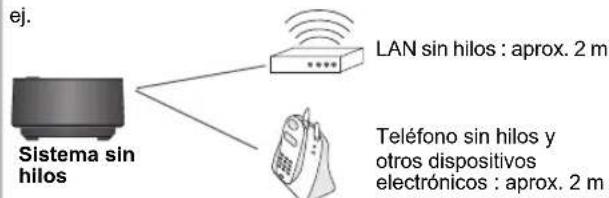

SH-FX70E_RQTX0171-D_Spa.book Page 5 Thursday, December 4, 2008 11:41 AM6 RQTX0171 ESPAÑOL Configuración Preparación ≥ Apagar todos los equipos antes de la conexión y leer el manual de uso correspondiente. ≥ Conectar el cable de corriente de CA después de haber llevado a cabo todas las conexiones. [Nota] ≥ No utilizar el sistema sin hilos y el transmisor digital sobre un armario o un estante de metal. ≥ No intentar conectar ningún otro altavoz envolvente a la unidad de cine en casa. ≥ Colocar el sistema sin hilos a una distancia máxima de aproximadamente 15 m de la unidad de cine en casa. ∫ Diagrama de isntalación del sistema sin hilos ej.: 5.1 canales [Modelo compatible: ej.: SC-PT570, SC-PT870] LS: Envolvente (izquierdo), RS: Envolvente (derecho) ≥ Colocar al lado o ligeramente detrás de la posición del asiento. El sistema sin hilos buscará automáticamente un canal libre si uno de estos dispositivos interfiere con su comunicación. Cuando esto ocurre, el indicador de conexión sin hilos (“ [W1] ” o un indicador) parpadea en la unidad de cine en casa, y hay una breve interrupción en el audio que sale de los altavoces envolventes.Este es el normal funcionamiento del producto que trabaja para asegurar el mejor rendimiento posible de la unidad de cine en casa.Si la interferencia persiste, intentar mover los demás dispositivos en otro lugar fuera del campo del sistema sin hilos, o acercar el sistema sin hilos a la unidad de cine en casa. LAN sin hilos : aprox. 2 m Teléfono sin hilos y otros dispositivos electrónicos : aprox. 2 m Sistema sin hilos Para evitar interferencias, mantenga las siguientes distancias entre el sistema sin hilos y los demás dispositivos electrónicos que utilizan la misma frecuencia de radio (banda de 2,4 GHz). ej. Cables de altavoces envolventes (incluida) Los altavoces envolventes no están incluidos. Sistema sin hilos Unidad de cine en casa (con el transmisor digital) Posición de asiento

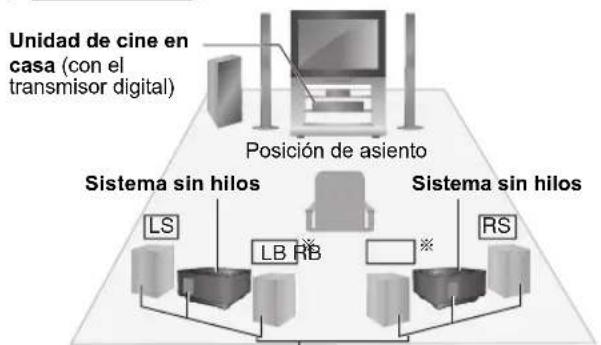

SH-FX70E_RQTX0171-D_Spa.book Page 6 Thursday, December 4, 2008 11:41 AM7 RQTX0171 ESPAÑOL ej.: 7.1 canales (Utilizando dos unidades del sistema sin hilos) Esta colocación ofrece una reproducción de 7.1 canales. La unidad de cine en casa tiene que ser capaz reproducir 7.1 canales. LS: Envolvente (izquierdo), RS: Envolvente (derecho) ≥ Colocar al lado de la posición de asiento.

: Posterior envolvente (izquierdo), RB : Posterior envolvente (derecho)≥ Colocar detrás de la posición del asiento, aproximandamente 1 metro más en alto respecto a los oídos.§LB o SBL RB o SBR ∫ Transmisor digital Remitirse también al manual de uso de la unidad de cine en casa. (Continúa en la página siguiente)

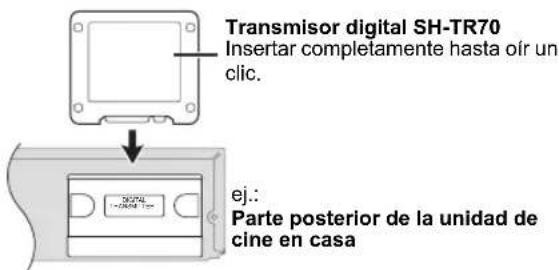

Cables de altavoces envolventes (incluida)Los altavoces envolventes y los altavoces envolventes posteriores no están incluidos.Sistema sin hilosUnidad de cine en casa (con el transmisor digital)Posición de asiento Sistema sin hilos Conexiones No insertar ni extraer mientras la unidad de cine en casa está encendida. TOPNT LOOP ANT GND TRANSMITTER DIGITAL Transmisor digital SH-TR70Insertar completamente hasta oír un clic. ej.: Parte posterior de la unidad de cine en casa

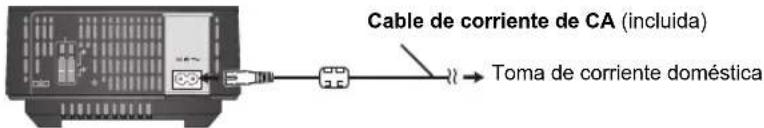

Configuración ∫ Sistema sin hilos Preparación Si los cables del altavoz envolvente (con un conector azul y un conector gris) ya han sido conectados, desconectar los cables del altavoz envolvente de la unidad de cine en casa. Conexiones ∫ Cable de corriente de CA

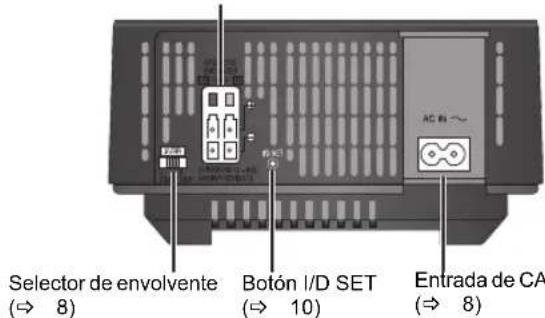

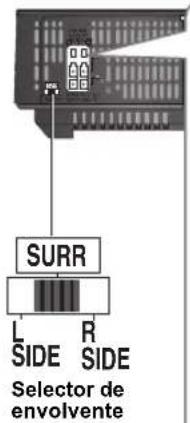

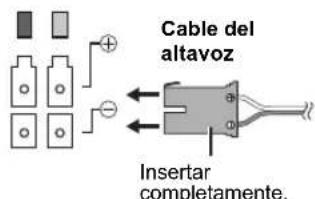

SIDE Selector de envolvente Conexión de los altavoces al sistema sin hilosConectar los terminales del mismo color.Insertar completamente.Cable del altavoz Para la conexión de 5.1 canales ENVOLVENTE (LS) : Azul ENVOLVENTE (RS): Gris Para la conexión de 7.1 canales ENVOLVENTE (LS) : Azul POSTERIOR ENVOLVENTE (LB): Gris ENVOLVENTE (RS): Gris POSTERIOR ENVOLVENTE (RB): Azul Configuración del selector de los altavoces de izquierda y derechaConfiguración del selector de los altavoces de izquierdaConfiguración del selector de los altavoces de derecha Impedancia: 3 ≠ a 6 ≠ Potencia de entrada de los altavoces: 100 W (mín) Toma de corriente domésticaCable de corriente de CA (incluida)

SH-FX70E_RQTX0171-D_Spa.book Page 8 Thursday, December 4, 2008 11:41 AM9 RQTX0171 ESPAÑOL ≥ Remitirse también al manual de uso de la unidad de cine en casa. ≥ Cuando se disfruta de la reproducción de 7.1 canales, remitirse también a “Utilización de los altavoces envolventes traseros” (B 10). Ahorro de energíaEl sistema sin hilos consume una pequeña cantidad de energía, aunque esté apagado (aprox. 0,3 W). Para ahorrar energía cuando la unidad no va a ser usada durante mucho tiempo, desconectarla de la toma de corriente doméstica. Creación del enlace sin hilos

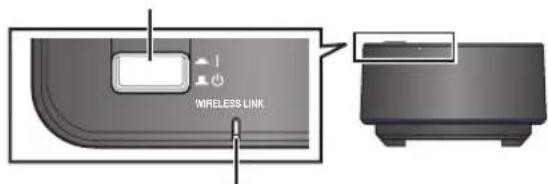

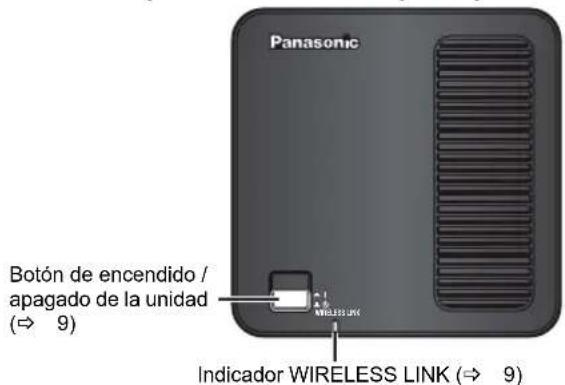

Encender el sistema sin hilos. WIRELESS LINK Botón de encendido/apagado de la unidad [C I, BÍ] Utilizar este botón para encender y apagar la unidad.C I: La unidad está encendida. BÍ: La unidad está apagada. Indicador WIRELESS LINK Rojo: La unidad está encendida y el enlace sin hilos está desactivado.Verde: La unidad está encendida y el enlace sin hilos está activado.

Encender la unidad de cine en casa. El indicador del enlace sin hilos de la unidad de cine en casa estará encendido.≥ El tipo de indicador es distinto según la unidad de cine en casa.

Empezar la reproducción en la unidad de cine en casa. SLPST CT RDS RND PGM PRG SRDE.

≥ Si el indicador parpadea, remitirse a la Guía para la detección y la solución de problemas (B 11).ej. Visualización en la unidad de cine en casa

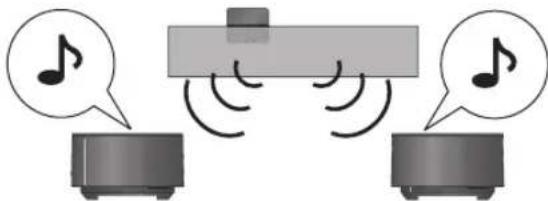

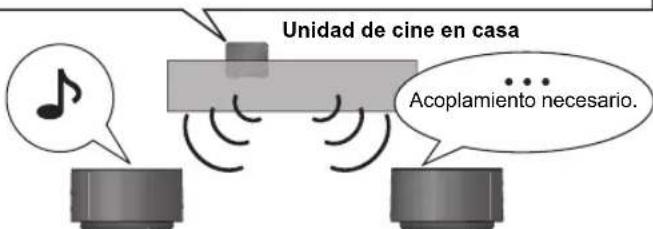

SH-FX70E_RQTX0171-D_Spa.book Page 9 Thursday, December 4, 2008 11:41 AM10 RQTX0171 ESPAÑOL Configuración Utilizando 2 set de SH-FX70, es posible disfrutar de la reproducción de 7.1 canales, creando el enlace sin hilos entre los altavoces envolventes y los altavoces posteriores envolventes (B 7). ≥ Guardar el transmisor digital del sistema sin hilos adicional para usarlo en futuro. Preparación ≥ Asegurarse de conectar el cable de corriente de CA del sistema sin hilos adicional. ≥ Encender la unidad de cine en casa y bajar el volumen. [Nota] ≥ Si se tiene que cambiar de trasmisor digital, repetir los pasos de acoplamiento para las dos unidades del sistema sin hilos, una unidad a la vez. ≥ No es posible utilizar el sistema sin hilos con el transmisor digital SH-FX65T o SH-FX67T. Utilización de los altavoces posteriores envolventes Utilizar solo el transmisor digital SH-TR70. El sistema sin hilos está acoplado originariamente para trabajar con el transmisor digital SH-TR70 que viene con él. Para cualquier otro accesorio que tenga que trabajar con el transmisor digital SH-TR70 utilizado, se necesita el acoplamiento. Acoplamiento necesario. Sistema sin hilos Unidad de cine en casa Sistema sin hilos adicional ej. Después del acoplamiento 1 Encender el sistema sin hilos adicional. 2 Mientras se pulsa el botón de salto y de búsqueda lenta (ej. [5/9] ) en la unidad de cine en casa, apretar el botón numerado [3] en el mando a distancia, se visualizará una “P” en el visor de la unidad de cine en casa. 3 Mientras se visualiza la “P”, pulsar [I/D SET] en la parte trasera del sistema sin hilos adicional. ≥ El indicador en el sistema sin hilos adicional se vuelve de color verde. ≥ Si la “P” desaparece antes de pulsar [I/D SET], repetir el paso 2 y continuar con el procedimiento. 4 Mientras se pulsa [5/9] en la unidad de cine en casa, pulsar el botón numerado [3] del mando a distancia. 5 Apagar el sistema sin hilos adicional. ≥ Asegurarse de que el indicador del sistema sin hilos adicional se ilumine de color verde.

SH-FX70E_RQTX0171-D_Spa.book Page 10 Thursday, December 4, 2008 11:41 AM11 RQTX0171 ESPAÑOL Mantenimiento Limpiar esta unidad con un paño suave y seco. ≥ Nunca utilizar alcohol, disolvente para pintura o bencina para limpiar la unidad. ≥ Antes de utilizar un paño tratado químicamente, leer atentamente las instrucciones que vienen con el paño. Antes de solicitar asistencia, llevar a cabo las siguientes comprobaciones. Si se tienen dudas acerca de algunos de los puntos de comprobación, o si las soluciones indicadas en la tabla no solucionan el problema, consultar con el vendedor para conseguir más instrucciones. Unidad principal En la unidad de cine en casa Guía para la detección y la solución de problemas Ninguna alimentación. ≥ Asegurarse de que el cable de corriente de CA esté conectado correctamente. El indicador no se vuelve de color verde aunque se pulse [I/D SET] y se haya terminado el acoplamiento. ≥ Apagar el sistema sin hilos y luego volver a encenderlo. El indicador de enlace sin hilos (ej. “ [W1] ” o un indicador) está parpadeando. ≥ No hay ningún enlace entre la unidad de cine en casa y el sistema sin hilos. Apagar el sistema sin hilos y luego volver a encenderlo. Si no, apagar el sistema sin hilos, desconectar el cable de corriente de CA, y luego volver a conectarlo. El indicador de enlace sin hilos (ej. “ [W1] ” o un indicador) no se enciende. ≥ Comprobar si la unidad de cine en casa y el sistema sin hilos están encendidos. ≥ Asegurarse de que el transmisor digital esté insertado completamente en la ranura de la unidad de cine en casa. ≥ Asegurar la configuración del sonido envolvente en la unidad de cine en casa. Especificaciones [Nota] 1 Las especificaciones están sujetas a cambios sin previo aviso. El peso y las dimensiones son aproximados. 2 La distorsión armónica total se mide con un analizador de espectro digital.

SECCIÓN AMPLIFICADOR

Potencia de salida Potencia de salida RMS Canal envolvente 125 W por canal (3 ≠), 1 kHz, 10 % THD Potencia total RMS 250 W Potencia de salida DIN Canal envolvente 70 W por canal (3 ≠), 1kHz, 1% THD Potencia total DIN 140 W GENERALIDADES Alimentación CA de 220 V a 240 V, 50 Hz Consumo de energía SH-TR70 1,5 W SE-FX70 43 W Dimensiones (AntAltProf) SH-TR70 65,5 mmk52 mmk8,6 mm SE-FX70 165 mmk91,5 mmk164 mm Peso SH-TR70 0,022 kg SE-FX70 0,7 kg Módulo sin hilos Gama de frecuencias de 2,4 GHz a 2,4835 GHz Número de canales 3 Gama de temperaturas de funcionamiento 0 oC to r40 oC Gama de humedades de funcionamiento De 20 % a 80 % RH (sin condensación) Consumo de energía en el modo apagado aprox. 0,3 W
