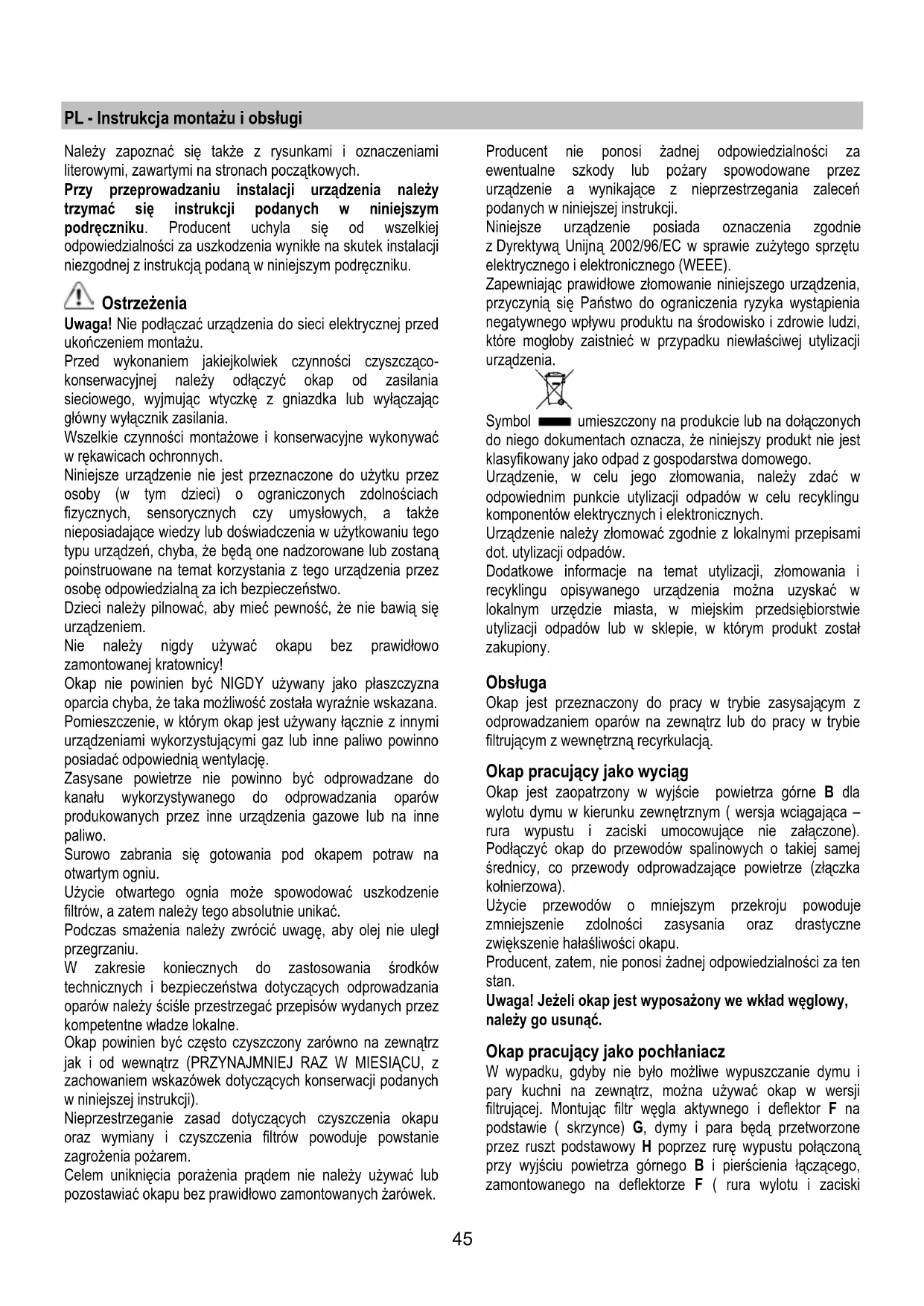

Σε περιπτωση που ο φωτισμος δεν θα λειτουργησει, ελεγξε την σωστη το ποθετηση της λαμπας στην θεση πριν καλεσεις την τεχνικη βοηθεια.45 PL - Instrukcja montażu i obsługi Należy zapoznać się także z rysunkami i oznaczeniami literowymi, zawartymi na stronach początkowych. Przy przeprowadzaniu instalacji urządzenia należy trzymać się instrukcji podanych w niniejszym podręczniku. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z instrukcją podaną w niniejszym podręczniku. Ostrzeżenia Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. Przed wykonaniem jakiejkolwiek czynności czyszcząco- konserwacyjnej należy odłączyć okap od zasilania sieciowego, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że n ie bawią się urządzeniem. Nie należy nigdy używać okapu bez prawidłowo zamontowanej kratownicy! Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami wykorzystującymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację. Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania oparów produkowanych przez inne urządzenia gazowe lub na inne paliwo. Surowo zabrania się gotowania pod okapem potraw na otwartym ogniu. Użycie otwartego ognia może spowodować uszkodzenie filtrów, a zatem należy tego absolutnie unikać. Podczas smażenia należy zwrócić uwagę, aby olej nie uległ przegrzaniu. W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania oparów należy ściśl e przestrzegać przepisów wydanych przez kompetentne władze lokalne. Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem. Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji. Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środo wisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszy produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, w celu jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami dot. utylizacji odpadów. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Obsługa Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz lub do pracy w trybie filtrującym z wewnętrzną recyrkulacją. Okap pracujący jako wyciąg Okap jest zaopatrzony w wyjście powietrza górne B dla wylotu dymu w kierunku zewnętrznym ( wersja wciągająca – rura wypustu i zaciski umocowujące nie załączone). Podłączyć okap do przewodów spalinowych o takiej samej średnicy, co przewody odprowadzające powietrze (złączka kołnierzowa). Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu. Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan. Uwaga! Jeżeli okap jest wyposażony we wkład węglowy, należy go usunąć. Okap pracujący jako pochłaniacz W wypadku, gdyby nie było możliwe wypuszczanie dymu i pary kuchni na zewnątrz, można używać okap w wersji filtrującej. Montując filtr węgla aktywnego i deflektor F na podstawie ( skrzynce) G, dymy i para będą przetworzone przez ruszt podstawowy H poprzez rurę wypustu połączoną przy wyjściu powietrza górnego B i pierścienia łączącego, zamontowanego na deflektorze F ( rura wylotu i zaciski46 mocujące nie są załączone do kompletu wyposażenia). Uwaga! Jeżeli okap nie jest wyposażony we wkład węglowy, należy go zamówić i zamontować przed przystąpieniem do używania okapu. Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu). Wskazówki dotyczące podłączenia są dostarczane razem z peryferycznym elementem zasysania. Instalacja okapu Rys. 5-6-7 Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 75cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do do takich wskazań.

Połączenie elektryczne Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji. Uwaga: przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidłowego działania należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany. Instalacja okapu Przed przystąpieniem do instalacji:

• Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu.

• W celu ułatwienia montażu zaleca się chwilowe usunięcie filtrów przeciwtłuszczowych i innych demontowalnych części, których opis montażu i demontażu jest podany w niniejszej instrukcji. Po zakończeniu montażu wszystkie tymczasowo zdemontowane części należy ponownie prawidłowo zamontować. Odnośnie demontażu należy zapoznać się z odpowiednimi rozdziałami.

• Zdemontować filtr węglowy (*), jeżeli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej.

• Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkręt ami (*), karty gwarancyjnej (*) itp), ewentualnie wyjąć je i zachować.

• Jeżeli to możliwe, należy odłączyć i usunąć meble, znajdujące się w obszarze instalacji okapu, po to aby uzyskać łatwy dostęp do sufitu/ściany, na której ma być zamontowany okap. W przeciwnym wypadku należy jak najlepiej zabezpieczyć meble oraz wszystkie części przed przypadkowym uszkodzeniem. Wybrać płaską powierzchnię, na której będzie oparty okap i elementy wposażenia i przykryć ją folią ochronną.

• Ponadto należy sprawdzić, czy w pobliżu strefy montażu okapu (w miejscu dostępnym również po zamontowaniu okapu) jest dostępne gniazdko wtykowe i czy można podłączyć okap do urządzenia odprowadzającego na zewnątrz opary (tylko w wersji filtrującej). Wykonać w szystkie niezbędne prace murarskie (np.: montaż gniazdka wtykowego i/lub otwór do przejścia przewodu odprowadzającego opary). Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby wytrzymać ciężar okapu. Usunąć filtr lub filtry przeciwtłuszczowe oraz obudowę filtra węglowego. Rys. 5-6-7-8

1. Wyregulować rozciągłość struktury podtrzymującej okap,

od tej regulacji zależeć będzie wysokość końcowa okapu, należy pamiętać, że okap na końcu instalacji musi być odle gły od powierzchni palników conajmniej 50 cm w przypadku palników elektrycznych i 75 cm w przypadku palników gazowych lub mieszanych.

2. Umocować dwie części struktury za pomocą ośmiu śrub.

3. Na pion powierzchni palników nałożyć schemat wiercenia

w suficie ( centrum schematu musi odpowiadać centrum powierzchni kuchenki i boki muszą być równoległe do boków powierzchni gotowania – bok schematu z napisem FRONT zgodny jest z bokiem płyty kontrolnej). Przygotować połączenie elektryczne.

4. Wiercić według wskazówek ( sześć dziur dla sześciu

kołków do muru – cztery kołki do zawieszeni ), wkręcić cztery śruby do dziur zewnętrznych zostawiając przestrzeń pomiędzy główką śrubki a sufitem około 1 cm.

5. Włożyć rurę wylotu do wewnątrz kraty i połączyć z

pierścieniem łączący m z wnęką silnika ( rura wylotu i zaciski montowania nie załączone do wyposażenia).

6. Zawiesić kratę na czterech śrubach ( zobacz czynność 4

) UWAGA! Bok kraty ze skrzynką połączenia jest zgodny z bokiem płyty kontrolnej okapu montowanego.

7. Zakręcić silnie cztery śruby.

8. Włożyć i zakrę cić silnie następne dwie śruby na dziury

montażu bezpieczeństwa, które zostały wolne.

9. Wykonać połączenie elektryczne do sieci domowej, sieć

elektryczna może zostać włączona po całkowitym zakończeniu montażu.47

10. W przypadku funkcji ssącej (10A) połączyć końcówkę

rury wylotowej do urządzenia wylotowego mieszkania. W przypadku funkcji filtrującej (10F) zamontować deflektor F na kratę i przymocować za pomocą czterech śrub do odpowiedniej skrzynki, połączyć na końcu rurę wypustu do pierścienia łączącego miejsce na deflektorze.

11. Usunąć wpusty mocujące, znajdujące się na dolnych

strukturach komina; zachować wpusty i wkręty.

12. Od wewnątrz górnych struktur komina umieścić wpusty i

umocować je wkrętami.

13. Umocować górne struktury komina teleskopowego (13a)

do kraty (13b). Struktury górne rozpoznawalne są, gdyż wyposażone są w wyjście powietrza, w wypadku, że okap stosowany jest jako pochłaniacz.

14. Połączyć dwie struktury posłu

gując się 2 wkrętami (14a) i wpustami, które zostały umieszczone w jednej ze struktur komina (14b – zob. również kolejność operacji montażowych 11-12).

15. Usunąć filtr przeciwtłuszczowy, po czym umieścić dolną

strukturę okapu (aby ułatwić taką operację, należy lekko rozciągnąć dwie struktury). Przednia strona okapu rozpoznawalna jest, gdyż posiada otwór na panel sterowniczy. Uwaga ! Przy wykonywaniu takiej operacji należy wyciągnąć przez otwór przewód połączeniowy panelu sterowniczego oraz przewody elektryczne lamp.

16. Umocować dolną strukturę okapu do kraty, posługując

się 6 wkrętami w dolnej części okapu (16a) i 4 wkrętami po obu stronach (16b).

17. Umieścić przewody POŁĄCZONE lamp i połącz

yć panel sterowniczy z przewodem płaskim. UWAGA! ZŁĄCZE PRZEWODU POSIADA BOCZNY SWORZEŃ, KTÓRY MUSI BYĆ UMIESZCZONY W MAŁYM OTWORZE ZNAJDUJĄCYM SIĘ W ZŁĄCZU,

18. W wyposażeniu urządzenia zawarta jest dwustronna

taśma samoprzylepna, którą należy pociąć na 8 odcinków, po czym usunąć błonę ochronną i umieścić przy wkrętach mocujących kominy do struktury (zob. rys.).

19. Umieścić 4 nakładki (zawarte w wyposażeniu), aby

pokryć punkty połączenia dolnych struktur komina (UWAGA! NAKŁADKI, KTÓRE NALEŻY UMIEŚCIĆ NA

DOLNYM KOMINIE ROZPOZNAWALNE SĄ, GDYŻ SĄ

WĘŻSZE OD NAKŁADEK STOSOWANYCH NA KOMINIE GÓRNYM). Szer sze nakładki, które należy umieścić na kominie górnym, muszą być cięte na wymiar.

20. Umocować panel sterowniczy w otworze w taki sposób,

aby wyłącznik ON/OFF oświetlenia skierowany był w dół. Załączyć sieć elektryczną i skontrolować prawidłowe funkcjonowanie okapu.Połączenie elektryczne. Przy urządzeniach wykonanych ze stali nierdzewnej i aluminium, zabezpieczonych folią ochronną: Należy usunąć folię ochronną, postępując ostrożnie, aby nie uszkodzić powierzchni urządzenia. Opis okapu Rys. 1

1. Panel sterowniczy

2. Filtr przeciwtłuszczowy

3. Uchwyt osłony filtra przeciwtłuszczowego

4. Żarówka halogenowa

5. Osłona przeciw parze

6. komin teleskopowy

7. wylot powietrza ( tylko w wersji filtrującej)

Działanie okapu W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie wyciągu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

A - Wyłącznik oświetlenia ON/OFF B – Wyłącznik ON/OFF (włączenie/wyłączenie) urządzenia i wybór prędkości 1 (przy małej ilości pary i dymu) B+C – Przycisk, wybierający prędkość 2 (przy średniej ilości pary i dymu) B+D – Przycisk wybierający prędkość 3 (przy dużej ilości pary i dymu)48 Konserwacja Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszcząco-konserwacyjnej należy odłączyć okap od zasilania sieciowego wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Czyszczenie okapu Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów przeciwtłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych. NIE STOSOWAĆ ALKOHOLU! Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody powstałe w odniesieniu do silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji. Filtr przeciwtłuszczowy Rys. 2 Zatrzymuje cząstki tłuszczu pochodzące z gotowania. Musi być czyszczony conajmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce filtr przeciwtłuszczowy metaliczny może się odbarwić, ale swoje charakterystyczne cechy fitrowania absolutnie nie zmienią się. Aby rozmontować filtr tłuszczowy pociągnąć rączkę otwarcia. Filtr na węgiel ( tylko dla wersji filtrującej) Rys. 3 Zatrzymuje przykre zapachy pochodzące z gotowania. Filtr węglowy może być myty co dwa miesiące w ciepłej wodzie i środkami odpowiednimi lub w zmywarce w temperaturze 65°( w wypadku mycia w zmywarce zastosować cykl pełny bez innych przedmiotów w zmywarce ). Usunąć nadmiar wody bez niszczenia filtra, potem zdjąć materacyk znajdujący się wewnątrz ochrony plastikowej i włożyć go do piekarnika na dziesięć minut w temperaturze 100° aby osuszyć go całkowicie. Wymienić materacyk co trzy lata i za każdym razem jak materiał jest uszkodzony. Zdjąć ramkę podtrzymującą filtr obracając o 90° uchwyt (g) który umocowuje go do okapu. Włożyć materacyk (i) węglowy do wnętrza ramki (h) i zamontować wszystko na właściwym miejscu. (j). Można stosować filtr węgl owy tradycyjny, który nie należy czyścić ani regenerować, lecz należy wymieniać co 3 – 4 miesiące. Rama spawana jest z materacem filtru węglowego i dlatego nie należy stosowć ramy, która ewentualnie zawarta jest w wyposażeniu okapu. Umieścić filtr w przeznaczonym do tego miejscu, po czym umocować go za pomocą urządzeń blokujących. Wymiana lampek Rys. 4 Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyć okap z sieci zasilania energią elektryczną. Uwaga! Nie dotykać żarówek dopóki są gorące.

• Za pomocą małego płaskiego śrubokrętu podważyć brzegi żarówki w celu jej wyjęcia.

• Wyjąć żarówkę do wymiany i zastąpić ją nową 12V 20W 30° Ø35 12V GU4.
