РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Menhir GME SOFT IX A ELICA

a assistência técnica.37

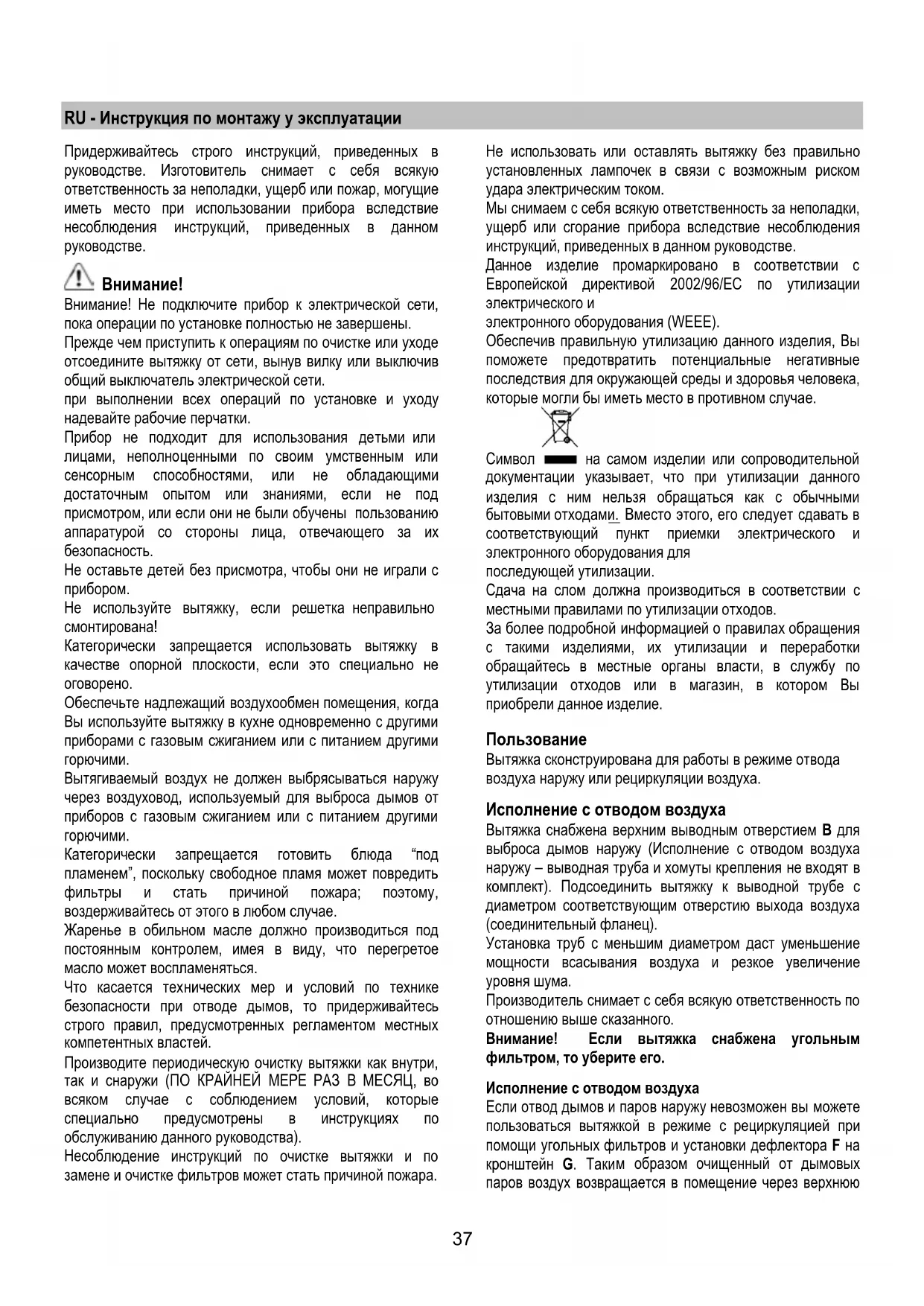

RU - Инструкция по монтажу у эксплуатации

Придерживайтесь строго инструкций, приведенных в

руководстве. Изготовитель снимает с себя всякую

ответственность за неполадки, ущерб или пожар, могущие

иметь место при использовании прибора вследствие

несоблюдения инструкций, приведенных в данном

Внимание! Не подключите прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

при выполнении всех операций по установке и уходу

надевайте рабочие перчатки.

Прибор не подходит для использования де

лицами, неполноценными по своим умственным или

сенсорным способностями, или не обладающими

достаточным опытом или знаниями, если не под

присмотром, или если они не были обучены пользованию

аппаратурой со стороны лица, отвечающего за их

Не оставьте детей без присмотра, чтобы они не играли с

Не используйте вытяжку, если ре

Категорически запрещается использовать вытяжку в

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используйте вытяжку в кухне одновременно с другими

приборами с газовым сжиганием или с питанием другими

Вытягиваемый воздух не должен выбрясываться наружу

через воздуховод, используемый для выброса дымов от

в с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда “под

пламенем”, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в обильном масле должно производиться под

постоянным контролем, имея в виду, что перегретое

масло может воспламеняться.

нических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во

всяком случае с соблюдением условий, которые

специально предусмотрены в инструкциях по

обслуживанию данного руководства).

людение инструкций по очистке вытяжки и по

замене и очистке фильтров может стать причиной пожара.

Не использовать или оставлять вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

нное изделие промар кировано в соответствии с

Европейской директивой 2002/96/EC по утилизации

электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место в противном случае.

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для

последующей утилизации.

Сдача на сл ом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу по

изации отходов или в магазин, в котором Вы

приобрели данное изделие.

Вытяжка сконструирована для работы в режиме отвода

воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

Вытяжка снабжена верхним выводным отверстием B для

выброса дымов наружу (Исполнение с отводом воздуха

наружу – выводная труба и хомуты крепления не входят в

комплект). Подсоединить вытяжку к выводной трубе с

диаметром соответствующим отверстию выход а воздуха

(соединительный фланец).

Установка труб с меньшим диаметром даст уменьшение

мощности всасывания воздуха и резкое увеличение

Производитель снимает с себя всякую ответственность по

отношению выше сказанного.

Внимание! Если вытяжка снабжена угольным

фильтром, то уберите его.

Исполнение с отводом воздуха

Если отвод дымов и паров наружу невозможен вы можете

пользоваться вытяжкой в режиме с рециркуляцией при

помощи угольных фильтров и установки дефлектора F на

м образом очищенный от дымовых

паров возд ух возвращается в помещение через верхнюю38

решетку Н и выводную трубу, подсоединяемую к верхнему

выводному отверстию B, при помощи соединительного

кольца, смонтированного на дефлекторе F (выводная

труба и хомуты крепления не вход ят в комплект поставки).

Внимание! Если вытяжка не снабжена угольным

фильтром, то закажите и установите его перед

Модели вытяжек без моторного блока могут работать в

одном режиме отвода возд

уха наружу, поэтому они

должны быть подсоединены к внешней вытяжной

установке (не входит в поставку).

Инструкции по соединениям поставляются с

периферийным вытяжным узлом.

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на хуконной плите должно быть не

менее 50cm – для электрических плит, и не менее 75cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

бόльшее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите ее к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легко доступном месте. Если же

вытяжка не снабжена вилкой (для прямого подключения к

сети), или штепсельный разъем не расположен в

упном месте, то используйте надлежащий

двухполюсный выключатель, обеспечивающий полное

размыкание сети при возникновении условий

перенапряжения 3-ей категории, в соответствии с

инструкциями по установке.

ВНИМАНИЕ: прежде чем подключить к сети питания

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что кабель

питания правильно смонтирован.

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Для облегчения монтажа рекомендуем временно

снять фильтры-жироуловители и другие

комплектующие, съем и повторная установка которых

допускается и описывается в данном тех.

Эти комплектующие восстанавливаются на свои

места по завершении монтажа вытяжки.

ядка их съема смотрите в

соответствующих разделах.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите

использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось

предметов, помещенных туда на время ее

транспортировки) (например, пакетиков с шурупами,

рантии и т.д.), если они имеются, выньте их

• По возможности отсоедините и отодвиньте кухонные

элементы, расположенные под вытяжкой и рядом с

зоной ее монтажа, для обеспечения бол ее

свободного доступа к потолку/стенам, к которым

будет крепиться вытяжка. Если это невозможно, как

можно тщательнее предохраните мебель и прочие

едметы на время монтажа. Выбе рите ро вную

поверхность, покройте ее защитным покрытием и

разложите на ней вытяжку и крепежные детали.

• Проверьте также, чтобы рядом с зоной монтажа

вытяжки (в зоне, доступной также после монтажа

вытяжки) имелась сетевая розетка и отверстие для

дымохода, отвод ящее дым на улицу (только в

обходимые работы (например:

установка сетевой розетки и/или проделывание

отверстия для дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в

большинстве стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

потолка. Стена/потолок должны обладать достаточной

прочностью с учетом массы при

Снимите фильтр/ы задержки жира и держатель угольного

1. Отрегулируйте длину несущей конструкции под

вытяжку; это предопределит окончательную высоту

вытяжки. Учтите, что по завершении операции

установки вытяжка должна находиться на расстоянии

не менее 50 см над электроплитой и не менее 75 см

над газовой или комбинированной плитой .

2. Закрепите две секц

ии несущей конструкции,

используя 8 шурупов всего.

3. По вертикальной оси кухонной плиты прислоните

шаблон к потолку (центральная точка шаблона

должна соответствовать центральной точке плиты, а

стороны шаблона должны быть расположены

параллельно сторонам плиты, причем сторона

шаблона с надписью FRONT соответствует стороне

панели управления). Подготовьте электрическое

4. По разметке проделайте отверстия (6 отвер

6 дюбелей, 4 из них для подвешивания), заверните 4

шурупа во вне шних отверстиях, оставляя свободное

пространство примерно в 1 см между головкой

5. Вставьте вытяжную трубу внутрь несущей

конструкции и подсоедините ее к переходной втулке

моторной полости (вытяжная труба и хомуты не

включены в комплект).39

6. Подвесите несущую конструкцию к 4-м шурупам (см.

опер. 4). ВНИМАНИЕ! Сторона несущей конструкции

с коробкой соединений соответствует стороне панели

управления по установке вытяжки.

7. Заверните 4 шурупа до отказа.

8. Вставьте и заверните до отказа 2 дополнительных

шурупа в 2 остальных отверстиях для большей

надежности крепления.

9. Выполните электрическое соединение с

электросетью; при этом питание сети дол

осуществлено лишь после завершения операции по

10. При работе в режиме отвода воздуха (13А),

подведите второй конец вытяжной трубы к общей

системе отвода воздуха.

При работе в режиме рециркуляции (10F), вставьте

дефлектор F в несущую конструкцию и закрепите ее к

соответствующему кронштейну 4-мя шурупами, затем

подсоедините вытяжную трубу к соедин

втулке на дефлекторе.

11. Выньте язычки на нижних секциях камина, сохраните

12. Изнутри верхних секций камина вставьте язычки и

закрепите их, каждый одним шурупом.

13. Закрепите верхние секции телескопического камина

(13а) к несущей конструкции (13 b).

Верхие секции отличаются тем, что они снабжены

выводами воздуха для использования в режиме

14. Зафиксируйте секции 2-мя шурупами (14а),

вставляемыми в ранее смонтированные язычки на

одной секции камина (14b – см. также

последовательность операций 11-12).

15. Снимите фильтр задержки жира, затем вставьте

нижнюю се кцию вытяжки (для удобства выполнения

операции расширите слегка две секции).

На передней стороне вытяжки имеется проушина под

полнении этой операции вынесите

плоский провод панели управления и

соединительные провода под лампы, пропустив их

16. Закрепите нижнюю секцию вытяжки к несущей

конструкции, 4-мя шурупами (16а) с нижней стороны,

4-мя шурупами с боковых сторон (16b).

17. Вставьте ПОДКЛЮЧЕННЫЕ

подсоедините панель управления к плоскому

ВНИМАНИЕ! РАЗЪЕМ ПЛОСКОГО ПРОВОДА

СНАБЖЕН БОКОВЫМ ШТЫРЕМ, КОТОРЫЙ

ДОЛЖЕН СОВПАСТЬ С ДЫРКОЙ, ИМЕЮЩЕЙСЯ

РЯДОМ С РАЗЪЕМОМ НА ЗАДНЕЙ СТОРОНЕ

18. В комплект поставки входит двухсторонняя липкая

лента. Разрежьте ее в 8 сегментов, снимите

защитную пленку с обеих сторон и приклейте их

вблизи от шурупов крепления каминов к несущей

конструкции (см. схему расположения).

19. Нанесите 4 накладки (входят в комплект) на места

крепления секций нижне

го камина (ВНИМАНИЕ!

НАКЛАДКИ К НИЖНЕМУ КАМИНУ БОЛЕЕ УЗКИ).

Для верхниего камина используйте более широкие

накладки, разрезав их под размер.

20. Вставьте панель управления в проушину таким

образом, чтобы пер еключатель ВКЛ/ВЫКЛ был

Установите вновь держатель угольного фильтра и

фильтр/ы задержки жира и проверьте исправное

функционирование вытяжки.

лько для изделий из нержавеющей стали и

Будьте осмотрительны при снятии защитной пленки,

чтобы не повредить поверхность металла и отделку

1. Панель управления

2. Фильтр задержки жира

3. Ручка отцепления фильтра задержки жира

6. Камин телескопический

7. Вывод воздуха (только в режиме рециркуляции)

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут приблизительно по окончании процесса.

A. Клавиша ВКЛ/ВЫКЛ подсветки

B. Клавиша ВЫКЛ/ВКЛ вытяжки и

переключения на минимальную мощность

B+C. Клавиша переключения на сред

B+D. Клавиша переключения на

максимальную мощность40

Внимание! Прежде чем выполнить любую операцию

по чистке или техническому обслуживанию,

отсоедините вытяжку от электросети, отсоединяя

вилку или главный выключатель помещени я .

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора и

ы фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно неагресс ивными

моющими средствами, вручную или в посудомоечной

машине при низкой температуре и экономичном цикле

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание фильтра задержки жира, но

его фильтрующая характеристика остается абсолютно

Для снятия фильтра задержки жира тяньте к се

подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме

Удаляет неприятные запахи кухни.

Угольный фильтр можно мыть каждые два месяца в

теплой воде с на длежащими моющими средствами или в

посудомоечной машине при температуре 65° С (в

последнем случае, выполните полный цикл мытья без

посуды внутри посудомоечной машины).

Удалите излишек воды осторожно, чтобы не повредить

фильтр, затем снимите подушку из пластмассовой рамы и

рживайте ее в печи в течение 10 минут при

температуре 100° С для обеспечения полной высушки.

Заменяйте подушку каждые 3 года и как только полотно

окажется поврежденным.

Снимите опорную раму под фильтр, повернув на 90°

рукоятки (g), которые крепят его к вытяжке.

Вставьте губчатый элемент угольного фильтра (i) в раму

тановите подсобранный узел в гнездо (j).

Возможно использовать угольный фильтр традиционного

типа, не подлежащий промывке и регенерации,

заменяемый каждые 3-4 месяца.

Рама и угольный фильтр приварены друг к другу; поэтому

рама, если она поставлена вместе с вытяжкой не дожна

Для установки, вставьте фильтр в соответствующее

гнездо и закрепите его, де

йствуя на соответствующие

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

• Выньте лампу при помощи небольшой отвертки с

ножевой головкой или подобного инструмента.

• Замените перегоревшую лампу.

• Используйте лишь новую галогенную лампу типа, на

12 В, 20 Вт 30є Ж35 12В GU4.

• Вставьте новую лампу, выполнив операцию в

Если система подсветки не работает, пров ерьте

корректную установку ламп в гнездах, прежде чем

обратиться в центр технической помощи.41

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
