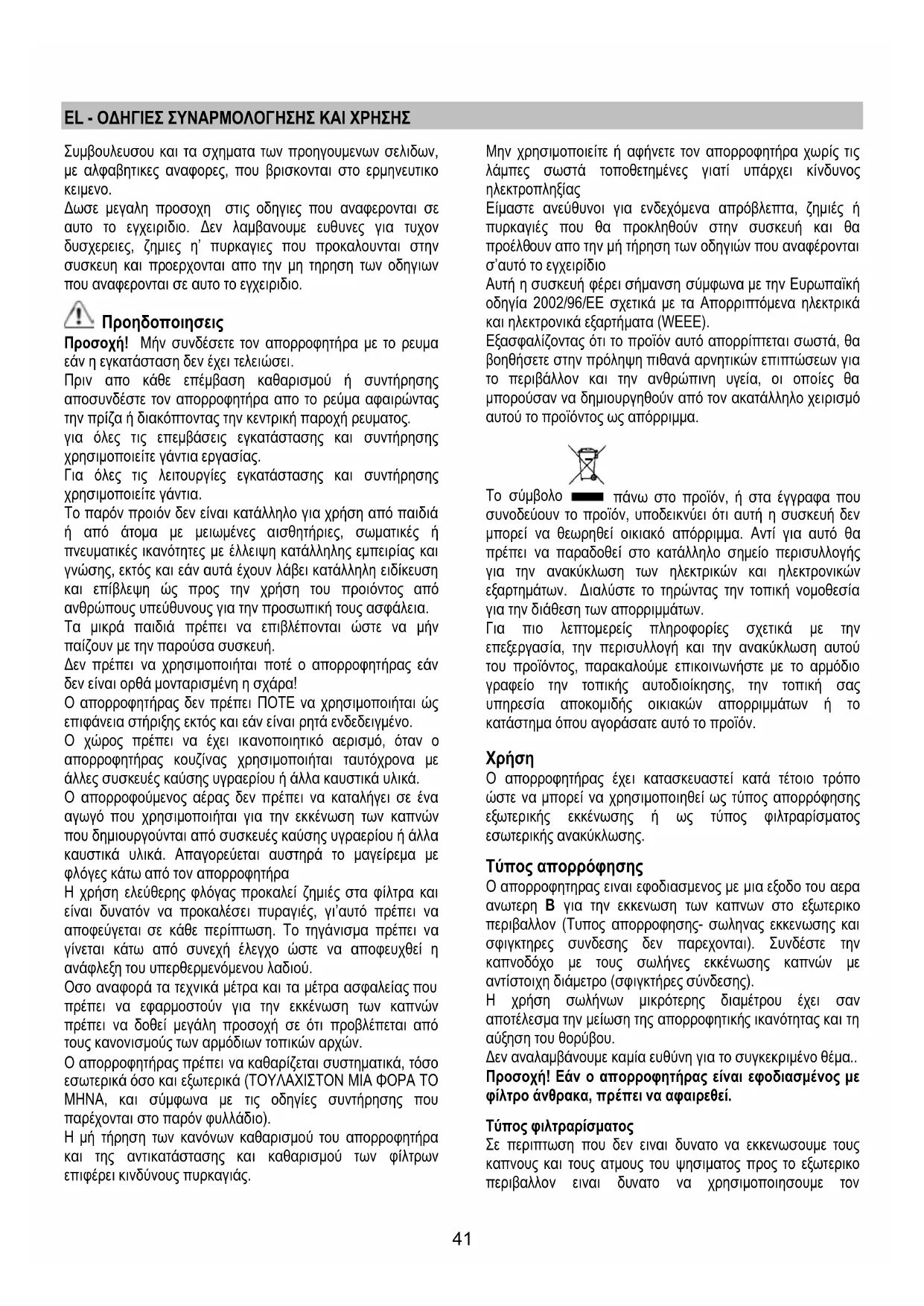

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Συμβουλευσου και τα σχηματα των προηγουμενων σελιδων,

με αλφαβητικες αναφορες, που βρισκονται στο ερμηνευτικο

Δωσε μεγαλη προσοχη στις οδηγιες που αναφερονται σε

αυτο το εγχειριδιο. Δεν λαμβανουμε ευθυνες για τυχον

δυσχερειες, ζημιες η’ πυρκαγιες που προκαλουνται στην

συσκευη και προερχονται απο την μη τηρηση των οδη γιων

που αναφερονται σε αυτο το εγ

Προσοχή! Μήν συνδέσετε τον απορροφητ ήρα με το ρευμα

εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν απο κάθε επέμβαση καθαρισμού ή συντήρησης

αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας

την πρίζα ή διακόπτοντας την κεντρική παροχή ρευματος.

για όλες τις επεμβάσεις εγκατάστασης και συντήρησης

χρησιμοποιείτε γάντια εργασίας.

Για όλες τις λειτουργίες εγκατάστασης και συ

χρησιμοποιείτε γάντια.

Το παρόν προιόν δεν είναι κατάλληλο για χρήση από παιδιά

ή από άτομα με μειωμένες αισθητήριες, σωματικές ή

πνευματικές ικανότητες με έλλειψη κατάλληλης εμπειρίας και

γνώσης, εκτός και εάν αυτά έχουν λάβει κατάλληλη ειδίκευση

και επίβλεψη ώς προς την χρήση του προιόντος από

ανθρώπους υπεύθυνους για την προσ

ωπική τους ασφάλεια.

Τα μικρά παιδιά πρέπει να επιβλέπονται ώστε να μήν

παίζουν με την παρούσα συσκευή.

Δεν πρέπει να χρησιμοποιήται ποτέ ο απορροφητήρας εάν

δεν είναι ορθά μονταρισμένη η σχάρα!

Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιήται ώς

επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.

Ο χώρος πρέπει να έχει ικ

ανοποιητικό αερισμό, όταν ο

απορροφητήρας κουζίνας χρησιμοποιήται ταυτόχρονα με

άλλες συσκευές καύσης υγραερίου ή άλλα καυστικά υλικά.

Ο απορροφούμενος αέρας δεν πρέπει να καταλήγει σε ένα

αγωγό που χρησιμοποιήται για την εκκένωση των καπνών

που δημιουργούνται από συσκευές καύσης υγραερίου ή άλλα

καυστικά υλικά. Απαγορεύεται αυστηρά το μαγείρεμα με

όγες κάτω από τον απορροφητήρα

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και

είναι δυνατόν να προκαλέσει πυραγιές, γι’αυτό πρέπει να

αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να

γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η

ανάφλεξη του υπερθερμενόμενου λαδιού.

Οσο αναφορά τα τεχνικά μέτρα και τα μέτρα ασφαλεία

πρέπει να εφαρμοστούν για την εκκένωση των καπνών

πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από

τους κανονισμούς των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο

εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ

ΜΗΝΑ, και σύμφωνα με τις οδηγίες συντήρησης που

χονται στο παρόν φυλλάδιο).

Η μή τήρηση των κανόνων καθαρισμού του απορροφητήρα

και της αντικατάστασης και καθαρισμού των φίλτρων

επιφέρει κινδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τι ς

λάμπες σωστά τοποθετημένες γιατί υπάρχει κίνδυνος

Είμαστε ανεύθυνοι για ενδεχόμενα απρόβλεπτα, ζημιές ή

πυρκαγιές που θα προκληθούν στην συσκευή και θα

ουν απο την μή τήρηση των οδηγιών που αναφέρονται

σ’αυτό το εγχειρίδιο

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή

οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά

και ηλεκτρονικά εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα

βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για

ι την ανθρώπινη υγεία, οι οποίες θα

μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό

αυτού το προϊόντος ως απόρριμμα.

πάνω στο προϊόν, ή στα έγγραφα που

συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν

μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα

πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής

για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

εξαρτημάτων. Διαλύστε το τηρώντας την τοπική νομοθεσία

για την διάθεση των απορριμμάτων.

ο λεπτομερείς πληροφορίες σχετικά με την

επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού

του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο

γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας

υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το

κατάστημα όπου αγοράσατε αυτό το προϊόν.

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο

ώστε να μπορεί να χρησιμοποιηθεί ως τύπος απορρόφησης

εξωτερικής εκκένωσης ή ως τύπος φιλτραρίσματος

εσωτερικής ανακύκλωσης.

Ο απορροφητηρας ειναι εφοδιασμενος με μια εξοδο του αερα

ανωτερη Β για την εκκενωση των καπνων στο εξωτερικο

περιβαλλον (Τυπος απορροφησης- σωληνας εκκενωσης και

σφιγκτηρες συνδεσης δεν παρεχονται). Συνδέστε την

καπνοδόχο με τους σωλήνες εκκέ νωσης καπνών με

αντίστοιχη διάμετρο (σφιγκτήρες σύνδεσης).

Η χρήση σωλήνων μικρότερης διαμέτρου έχει σαν

αποτέλεσμα την μείωση της απορροφητική

Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα..

Προσοχή! Εάν ο απορροφητήρας είναι εφοδιασμένος με

φίλτρο άνθ ρακα, πρέπει να αφαιρεθεί.

Τύπος φιλτραρίσματος

Σε περιπτωση που δεν ειναι δυνατο να εκκενωσουμε τους

καπνους και τους ατμους του ψησιματος προς το εξωτερικο

νατο να χρησιμοποιησουμε τον42

απορροφητηρα τυπου φιλτραρισματος, μονταροντας ενα

φιλτρo ενεργων ανθρακων και τον εκτροπεα F στo

υποστηριγμα (τυπου αναβολεα) G, οι ατμοι και οι καπνοι

ανακυκλωνονται μεσα απο την σχαρα καθαρισμου ανωτερη

Η δια μεσου ενος σωληνος εκκενωσης συνδεδεμενο στην

ανωτερη εξοδο του αερα Β και το δαχτυλιδι συνδεσης

μονταρισμενο στον εκτροπεα F (σωληνας εκκ

σφιγκτηρες συνδεσης δεν παρεχονται). Προσοχή! Εάν ο

απορροφητήρας δεν είναι εφοδιασμένος με φίλτρο

άνθρακα, αυτό πρέπει να παραγγελθεί και να μονταρισθεί

Τα μοντελα χωρις κινητηρα απορροφησης λειτουργουν μονο

σε τυπο απορροφησης και πρεπει να ειναι συνδεμενοι σε μια

περιφεριακη μοναδα απορροφησης (δεν παρεχεται).

Οι οδηγίες σύνδεσης πα

ρέχονται με την περιφερειακή

Η ελάχιστη απόσταση μεταξύ της επιφάνειας βάσης των

δοχείων στο σύστημα μαγειρέματος και του κατώτερου

μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι

μικρότερη των 50εκ στην περίπτωση ηλεκτρικών κουζινών και

των 75εκ στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης του συστήματος ψησίματος με

αέριο καθορίζουν μια μεγαλύτερ

η απόσταση, πρέπει να την

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε

αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,

τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν λείπει

η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρευματος

που, σύμφωνα με τους προβλεπόμενους κανονισμούς,

πρέπει να βρίσκεται σε προσιτή ζώνη. Εάν λείπει η πρίζα

(προβλεπόμενη σύνδεση απευθείας με το ρε

δεν είναι σε προσιτή ζώνη, εφαρμόστε έναν διπολικό

διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας και

απαγκίστρωσης του συστηματος σε περίπτωση υπέρτασης

ΙΙΙ, σύμφωνα με τις οδηγίες και του ς κανόνες εγκαταστάσεως.

Προσοχή! πριν να συνδέσετε το σύστημα του

απορροφητήρα με την ηλεκτρική εγκατάσταση και

ν σωστή του λειτουργία, να ελέγχετε

πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Πρίν να αρχίσετε με την εγκατάσταση:

• Εξακριβώστε ότι το προιόν που αγοράσατε έχει τις

κατάλληλες διαστάσεις για την εφαρμογή του στην

περιοχή που έχετε επιλέξει.

• Για μια ευκολώτερη εγκατάσταση, σας συμ βουλεύουμε

να αφαιρέσετε προσωρινά τα φίλτρα λίπους και τα άλλα

μέρη που επιτρέπεται η αφαίρεση τους και άρα

χειρίδιο ο τρόπος συναρμολόγησης

και αποσυναρμολόγησης.

Tο αφαιρούμενο ή τα αφαιρούμενα μέρη

συναρμολογούνται μόνο όταν έχει τελειώσει η

Για την αποσυναρμολόγηση τους δές τις σχετικές

• Αφαιρέστε το ή τά φίλτρα ενεργού άνθρακα (*) εάν

παρέχονται (δές την σχετική παράγραφο). Αυτό, ή αυτ ά

επανασυναρμολογούνται αποκλειστικά εάν θέλετε να

χρησιμοποιήσετε τον απ

• Βεβαιωθείτε ότι στο εσωτερικό του απορροφητήρα δεν

βρίσκεται (για λόγους μεταφοράς) βοηθ ητικό υλικό (πχ

σακούλες με βίδες (*), βιβλιάριο εγγυήσεως (*) κλπ) και

εάν υπάρχει, βγάλτετο και φυλάξτετο.

• Εάν είναι δυνατόν, αποσυνδέστε και μετακινήστε έπιπλα

που βρίσκονται κάτω ή γύρω από την περιοχή

εγκατάστασης του απορροφητήρα, έτσι ώστε να έχ

μια καλύτερη πρόσβαση στον τοίχο/ταβάνι όπου θα

εγκαταστήσετε τον απορροφητήρα. Σε αντίθετη

περίπτωση, καλύψτε όσο το δυνατόν καλύτερα τα

έπιπλα και τα εκτεθημένα κομμάτια προς εγκατάσταση.

Επιλέξτε μια επίπεδη επιφάνεια για την συναρμολόγηση

του απορροφητήρα. Καλύψτε την με ένα προστατευτικό

υλικό και ακουμπήστε μέσα της τον απορ

όλα τα βοηθητικά του εξαρτήματα.

• Βεβαιωθείτε ότι κοντά στην περιοχή εγκατάστασης του

απορροφητήρα (σε περιοχή ευπρόσιτη ακόμα και με τον

απορροφητήρα συναρμολογημένο) βρίσ κεται μία

ηλεκτρική παροχή και ότι είναι δυνατόν να συνδεθείτε με

το εξάρτημα εκκένωσης καπνών στο εξωτερικό

περιβάλλον (μόνο για τον Τύπο απορρόφησης).

• Εκτελέστε όλες τις αναγκα

ίες δομικές εργασίες (π.χ.

εγκατάσταση μιάς ηλεκτρικής πρίζας και/ή της οπής γιά

το πέρασμα του σωλήνα εκκένωσης καπνών).

Ο απορροφητηρας περιεχει ουπα σταθεροποιησης

προσαρμοσμενα κατα το μεγαλυτερο μερος στα

τοιχωματα/οροφες. Ειναι ομως αναγκαιο να συμ βουλευτουμε

εναν ειδικευμενο τεχνιτη για να σιγουρευτουμε στην

καταλληλοτητα του υλικου αναλογα με τον τυπο του

τοιχωματος/οροφης. Το τοι

χωμα/οροφη πρεπει να ειναι

αρκετα ανθεκτικο ωστε να αντεχει το βαρος του

Μετακινήστε το/τα φίλτρο/φίλτρα για τα λίποι και τον σκελετό

του φίλτρου άνθρακα.

1. Ρυθμισε την διασταση της μοναδας του υποστηριγματος

του απορροφητηρα, απο αυτη την ρυθμιση θα εξαρτεθει

λικο υψος του απορροφητηρα λαβε υποψιν οτι ο

απορροφητηρας, στην τελικη εγκατασταση πρεπει να

εχει μια αποσταση απο την επιφανεια ψησιματος το

ελαχιστον 50εκατ. Σε περιπτωση ηλεκτρικων εστιων και

75εκατ. σε περιπτωση εστιων υγραεριου η’ μικτων.

2. Σταθεροποιησε τα δυο τμηματα της μοναδας με

3. Στην καθετο της επ

ιφανειας ψησιματος, εφαρμοσε το

σχημα ανοιγμα οπων στην οροφη (το κεντρο του

σχηματος πρεπει να αντιστοιχει στο κεντρο της

επιφανεια ψησιματος και οι πλευρες πρεπει να ειναι

παραλληλες στις πλευρες της επιφανειας ψησιματος - η

πλευρα του σχηματος με την γραφη FRONT αντιστοιχει43

στην πλευρα πινακα ελεγχου). Προετοιμασε την ηλεκτικη

4. Τρυπησε οπως ενδεικνυεται ( 6 οπες για 6 ουπα στον

τοιχο - 4 ουπα για το γαντζωμα), βιδωσε 4 βιδες στις

εξωτερικες οπες αφηνοντας ενα διαστημα μεταξυ της

κεφαλης της βιδας και της οροφης περιπου 1εκατ.

5. Εισηγαγε ενα σωληνα εκκενωσης στο εσωτερικο του

καφασωτου πλαισιου και συνδεσετον στο δα

συναρμογης του χωρου κινητηρα (σωληνας εκκενωσης

και σφιγκτηρες σταθεροποιησης δεν παρεχονται).

6. Γανζωσε το καφασωτο πλαισιο με 4 βιδες (βλεπε

εργασια 4). ΠΡΟΣΟΧΗ! η πλευρα του καφασωτου

πλαισιου με το κουτι συνδεσης αντιστοιχει στην πλευρα

του πινακα ελεγχου με τον απορροφητηρα

7. Βιδωσε καλα τις 4 βιδες.

8. Βαλε και βιδωσε καλα αλ

λες 2 βιδες στις οπες για την

σιγουρη σταθεροποιηση που εμειναν ελευθερες.

9. Πραγματοποιησε την ηλεκτρικη συνδεση στο οικιακο

δικτυο, το ηλεκτρικο δικτυο πρεπει να τροφοδοτηθει μονο

οταν η ηλεκτρικη συνδεση τελειωσει.

10. Σε περιπτωση λειτουργιας απορροφησης (13Α) συνδεσε

την αλλη ακρη του σωληνα εκκενωσης στο συστημα

εκκενωσης της οικοδομης. Σε περι

φιλτραρισματος (10F), μονταρισε τον εκτροπεα F στο

καφασωτο πλαισιο και σταθεροποιησετο με 4 βιδες στον

ειδικο αναβολεα και συνδεσε μετα τον σωληνα

εκκενωσης στο δαχτυλιδι συναρμογης που βρισκεται

11. Βγαλε τα γλωσσακια σταθεροποιησης που βρισκονται

στις κατωτερες καπνοδοχους, διατηρησε γλωσσακια και

12. Βαλε απο το εσωτερικο μερος των ανωτερ

της καπνοδοχου τα γλωσσακια και σταθεροποιησε τα με

13. Σταθεροποιησε τα ανωτερα τμηματα της τηλεσκοπικης

καπνοδοχου (13α) στο καφασωτο πλαισιο (13b).

Τα ανωτερα τμηματα ανγνωριζονται διοτι ειναι

εφοδιασμενα με εξοδους αερα για την χρηση του τυπου

14. Μπλοκαρισε τα τμηματα με 2 βιδες (14α ) που πρ

μπουν στα γλωσσακια που εχουν ηδη μονταρισθει σε

ενα τμημα της καπνοδοχου (14b- βλεπε και την

ακολουθια μονταρισματος 11-12).

15. Αφαιρεσε το φιλτρο για τα λιποι και προχωρα στην

διαδικασια εισαγωγης του κατωτερου τμηματος του

απορροφητηρα (κατα την διαρκεια αυτης της εργασιας

ανοιξε ελαφρα τα δυο τμηματα για να διε

Η κατωτερη πλευρα του απορροφητηρα αναγνωριζεται

διοτι ειναι εφοδιασμενη με την σχισμη του ταμπλου

Προσοχη! Κατα την διαρκεια αυτης της εργασιας πρεπει

να εξαχθουν το πλατυ καλωδιο του ταμπλου ελεγχου και

τα καλωδια ηλεκτρικης συνδεσης των λαμπαδων δια

16. Στερεωσε το κατωτερο τμη

μα του απορροφητηρα στο

καφασωτο πλαισιο, απο το κατω μερος με 6 βιδες (16α),

στις πλευρες με 4 βιδες (16b).

17. Εισηγαγε τα καλωδια ΣΥΝΔΕΔΕΜΕΝΑ

και συνδεσε το ταμπλο ελεγχου στο πλατυ καλωδιο.

Ο ΣΥΝΔΕΤΗΡΑΣ ΤΟΥ ΠΛΑΤΙΟΥ ΚΑΛΩΔΙΟΥ ΕΙΝΑΙ

ΕΦΟΔΙΑΣΜΕΝΟΣ ΜΕ ΜΙΑ ΠΛΕΥ ΡΙΚΗ ΠΕΡΟΝΗ

ΠΡΕΠΕΙ ΝΑ ΤΑΥΤΙΖΕΤΑΙ ΜΕ

ΕΝΑΙ ΑΝΟΙΓΜΕΝΗ ΣΤΗΝ ΠΛΕΥΡΑ ΤΟΥ ΣΥΝΔΕΤΗΡΑ

ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΟ ΟΠΙΣΘΙΟ ΜΕΡΟΣ ΤΟΥ

18. Στον εξοπλισμο παρεχεται μια αυτοκολλητη ταινια που

πρεπει να κοπει σε 8 κομματια, Αφαιρεσε το

προστατευτικο ναιλον απο τις πλευρες και εφαρεμοσε τα

κομματια της αυτοκολλητης ταινιας κοντα στις βιδες που

στερεωνουν τις καπνοδοχους στην κα

σχημα για της τοποθετησεις).

19. Εφαρμοσε 4 διακριτικα κολλαρα (παρεχονται στον

εξοπλισμο) για καλυμμα των σημειων στερεωσης των

τμηματων της κατωτερης καπνοδοχου (ΠΡΟΣΟΧΗ ΤΑ

ΔΙΑΚΡΙΤΙΚΑ ΚΟΛΛΑΡΑ ΓΙΑ ΤΗΝ ΚΑΤΩΤΕΡΗ

ΚΑΠΝΟΔΟΧΟ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΔΙΟΤΙ ΕΙΝΑΙ ΠΙΟ

Τα πιο φαρδια διακριτικα κολλαρα πρεπει να

χρησιμοποιουνται για την ανωτερη καπνοδοχο, αυτα

κοβονται αναλογα με την δι

20. Γαντζωσε τον πινακα εντολων στην σχισμη κατα τετοιο

τροπο ωστε ο διακοπτης ON/OFF του φωτος να ειναι

στραμμενος προς τα κατω.

Ξανατροφοδοτησε το ηλεκτρικο δικτυο απο τον κεντρικο

ηλεκτρικο πινακα και ελεγξε την καλη λειτουργια του

Μονο για τα προιοντα απο ατσαλι inox και αλουμινιο:

οστατευτικο ναιλον προσεχοντας να μην

καταστραφει η λαμαρινα και η γαρνιτουρα (σατεν).44

Περιγραφη απορροφητηρα

2. Φιλτρο για τα λιποι

3. Χειρολαβη ξεγαντζωματος φιλτρου για τα λιποι

6. Τηλεσκοπικη καπνοδοχο

7. Εξοδος αερα (μονο για χρηση τυπου φιλτραρισματος)

Χρησιμοποιησε την μεγαλυτερη ταχυτητα σε περιπτωση

ειδικης συγκεντρωσης ατμων μαγειρεματος. Συμβουλεβουμε

να αναψετε την απορροφηση 5 λεπτα πριν αρχισει το

μαγειρεμα και να την αφησετε σε λειτουργια μετα απο το

τελος του μαγειρεματος ακομα για 15 λεπτα περιπου.

Α. Διακοπτης φωτος ON/OFF.

Β. Διακοπτης ON/OFF και επιλογη

ταχυτητας 1 (σε περιπτωση μικρης ποσοτητας

B+C. Επιλογη ταχυτητας 2 (σε

περιπτωση μεσαιας ποσοτητας ατμου και

B+D. Επιλογη ταχυτητας 3 (σε

περιπτωση μεγαλης ποσοτητας ατμου και

Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον

απορροφητηρα απο το ηλεκτρικο ρευμα.

Ο απορροφητηρας πρεπει να καθαριζεται συχνα,εσωτερικα

και εξωτερικα (Τουλάχιστο με την ίδια συχνότητα με την

οποία γίνεται η συντήρηση τών φίλτρων για τα λίποι). Για τον

καθαρισμό χρησιμοποιήστε ένα υγρό πανί με ουδέτερα υγρά

απορρυπαντικά. Αποφύγετε τη χρήση λειαντικών μέσων.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Προσοχή: Η μη συμμόρφωσ η με τους κανόνες καθαρ

του μηχανήματος και της αντικατάστασης των φίλτρων μπορεί

να προκαλέσει κίνδυνους πυρκαγιάς. Σας συμβουλεύουμε να

ακολουθείτε πιστά τις παρούσες οδηγίες.

Δεν είμαστε υπεύθυνοι για πιθανές βλάβες της μηχανή ς,

πυρκαγιές που οφείλονται σε λανθασμένη συντήρηση ή στην

μη συμμόρφωση με τις παρούσες οδηγίες.

Συγκρατεί τα μόρια λίπους που προέρχονται από το

Πρεπει να καθαριζεται μια φορα τον μηνα, με απορρυπαντικα

που δεν χαραζουν, στο χερι η’ στο πλυντηριο πιατων σε

χαμηλες θερμοκρασιες και σε συντομο κυκλο. Με το πλυσιμο

στο πλυντηριο το μεταλλικο φιλτρο για τα λιποι μπορει να

α οι δικες του ιδιοτητες φιλτραρισματος

Για να βγαλεις το φιλτρο για τα λιποι τραβηξε την ελατηριωτη

Φιλτρο ανθρακα (μονο για τον τυπο

φιλτραρισματος) - Εικ. 3

Συγκρατει τις δυσαρεστες οσμες που προερχονται απο

Το φιλτρο ανθρακα μπορει να πλυθει καθε δυο μηνες , σε

ζεστο νερο με ιδανικα απορρυπαντικα η’ στο πλυντηριο

πιατων σε 65°C (εαν πλυθει στο πλυντηριο να γινει τελειος

κυκλος πλυσιματος χωρις πιατικα μεσα). Αφαιρεσε το νερο

που πλεοναζει χωρις να καταστρεψεις το φιλ

το στρωματακι που ειναι μεσα στο πλαστικο πλαισιο και

βαλτο στον φουρνο για 10 λεπτα σε θερμοκρασια 100°C για

να το ξερανεις οριστικα. Αντικαταστησε το στρωματακι καθε 3

χρονια και καθε φορα που το πανι ειναι

καταστραμμενο.Μετακινησε το πλαισιο που κρατα το φιλτρο

γυριζοντας 90° τις λαβες (g) που το στερ

απορροφητηρα (Εικ.3). Βαλε το στρωματακι (i) ανθρακα

μεσα στο πλαισιο (h) και τοποθετησε ολα μαζι στην ειδικη

Είναι δυνατόν να χρησιμοποιηθεί το φίλτρο άνθρακα

παραδοσιακού τύπου, δεν πλένεται και δεν αναπαράγεται, η

αντικατάστασή του να γίνεται κάθε 3-4 μήνες.

Σκελετός στρωματάκι του φίλτρου άνθρακα είναι κολλημένα

μαζί, εάν τυχόν ο σκ

ελετός εφοδιάζεται με τον απορροφητήρα

δεν πρέπει γι’αυτό να χρησιμοποιηθεί.

Για την χρήση να εισαχθεί στην ειδική θέση και να

σταθεροποιηθεί πιέζοντας στα ειδικά συστήματα ασφάλειας.

Αντικατασταση λαμπες - Εικ. 4

Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον

απορροφητηρα απο το ηλεκτρικο ρευμα.

Προσοχή! Πρίν ακουμπήσεις τις λάμπες σιγουρεύσου οτι

• Με ένα μικρό κατσαβίδι, κρατήστε κόντρα στα άκρα της

λυχνίας για να τη βγάλετε.

• Τραβήξτε τη λυχνία που θα αντικαταστήσετε και

αντικαταστήστε την με μια νέα 12V 20W 30° Ø35 12V GU4.

α λυχνία προχωρώντας με αντίστροφη

Σε περιπτωση που ο φωτισμος δεν θα λειτουργησει, ελεγξε

την σωστη το ποθετηση της λαμπας στην θεση πριν καλεσεις

την τεχνικη βοηθεια.45

PL - Instrukcja montażu i obsługi
