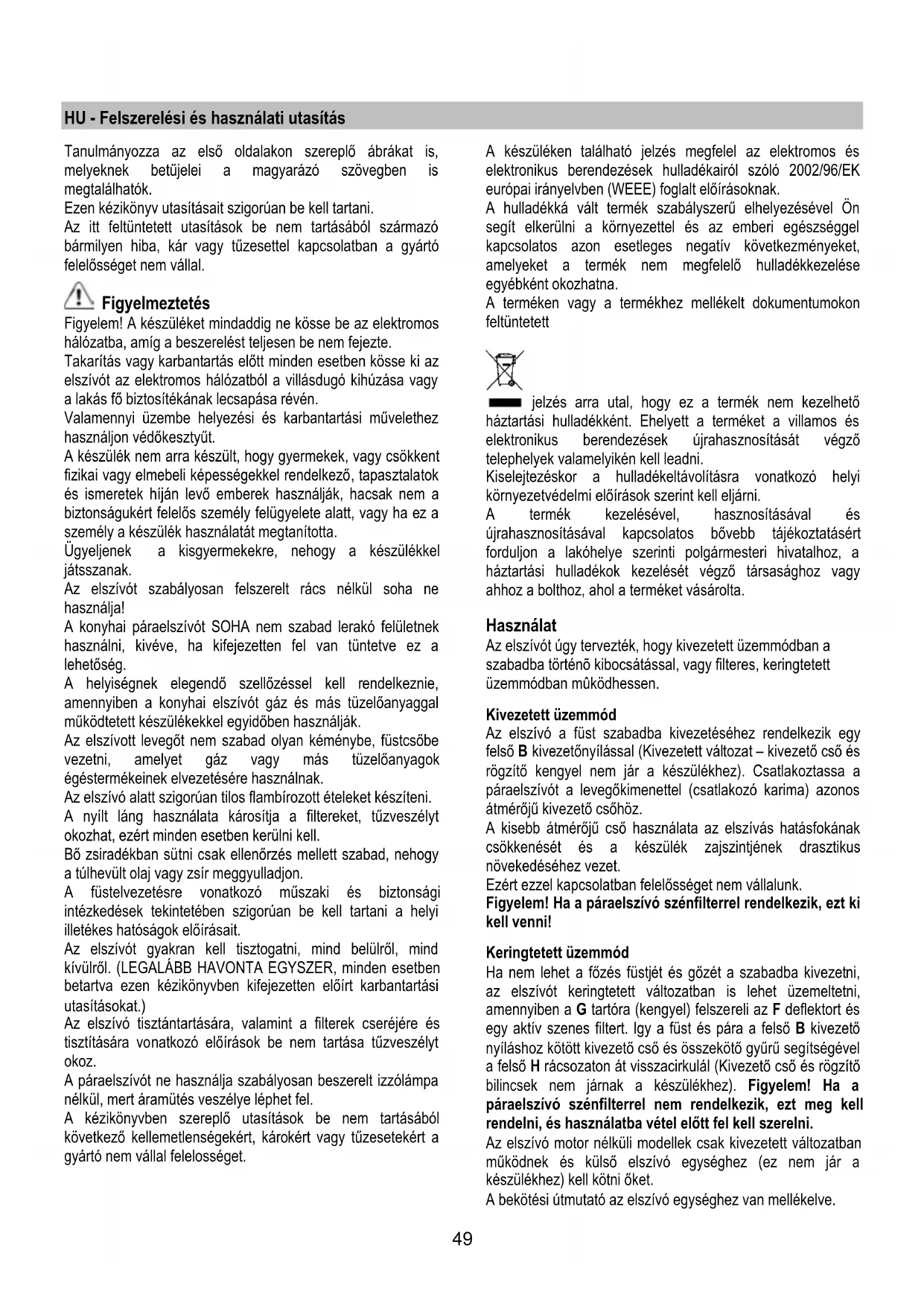

• Zamontować nową lampę, wykonując opisane czynności w odwrotnej kolejności. W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampki zostały wkręcone prawidłowo. Jeżeli po przeprowadzeniu takiej kontroli oś wie tlenie nadal nie działa, należy zwrócić się do serwisu.49 HU - Felszerelési és használati utasítás Tanulmányozza az első oldalakon szereplő ábrákat is, melyeknek betűjelei a magyarázó szövegben is megtalálhatók. Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Figyelmeztetés Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte. Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén. Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt. A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította. Ügyeljenek a kisgyermekekre, nehogy a készülékkel játsszanak. Az elszívót szabályosan felszerelt rács nélkül soha ne használja! A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség. A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják. Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak. Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni. A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell. Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon. A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait. Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.) Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz. A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel. A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelosséget. A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta. Használat Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történõ kibocsátással, vagy filteres, keringtetett üzemmódban mûködhessen. Kivezetett üzemmód Az elszívó a füst szabadba kivezetéséhez rendelkezik egy felső B kivezetőnyílással (Kivezetett változat – kivezető cső és rögzítő kengyel nem jár a készülékhez). Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz. A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet. Ezért ezzel kapcsolatban felelősséget nem vállalunk. Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell venni! Keringtetett üzemmód Ha nem lehet a főzés füstjét és gőzét a szabadba kivezetni, az elszívót keringtetett változatban is lehet üzemeltetni, amennyiben a G tartóra (kengyel) felszereli az F deflektort és egy aktív szenes filtert. Igy a füst és pára a felső B kivezető nyíláshoz kötött kivezető cső és összekötő gyűrű segítségével a felső H rácsozaton át visszacirkulál (Kivezető cső és rögzítő bilincsek nem járnak a készülékhez). Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg kell rendelni, és használatba vétel előtt fel kell szerelni. Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket. A bekötési útmutató az elszívó egységhez van mellékelve.50 Felszerelés ábra 5-6-7 A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 75cm gáz vagy vegyes tüzelésű főzőlap esetén. Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően. FIGYELEM! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e. Felszerelés PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.

• A telepítés megkönnyítése érdekében javasoljuk, hogy ideiglenesen távolítsa el a zsírszűrőt és minden olyan más alkatrészt, amelyeknek le- és felszerelése engedélyezett, és ez itt le van írva. Ezeket az alkatrészeket a telepítés befejeztével vissza kell szerelni. A leszereléshez lásd a megfelelő bekezdéseket.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el a bútorokat, hogy jobban hozzáférhessen a falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és a szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és a hozzá tartozó kiegészítőket.

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető, hogy az elszívót felszerelték), van-e egy villamos csatlakozó aljzat, és a füstelvezetéshez lehet-e csatlakozni egy kültérbe vezető készülékhez (csak kivezetett üzemmódnál).

• Végezze el az összes szükséges kőművesmunkát (pl. csatlakozó aljzat telepítése, kivezető cső számára falnyílás készítése). Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa. Távolítsa el a zsírfogó filter/eke/t és a szénfilter filterkeretét. ábra 5-6-7-8

1. Állítsa be az elszívó tartószerkezetét. Ettől a beállítástól

függ majd az elszívó végleges magassága. Vegye figyelembe, hogy az elszívónak felszerelt állapotban a főzőlaptól villamos tüzelés esetén legalább 50 cm-re, gáz vagy vegyes tüzelés esetén 75 cm-re kell lennie.

2. Rögzítse a szerekezet két darabját összesen 8 csavarral.

3. A főzőlapnak megfelelő helyen tegye a mennnyezetre a

fúrási sablont (a sablon közepe fedje a főzől ap közepét és szélei legyenek párhuzamosaka főzőlap széleivel. A fúrási sablon FRONT feliratú oldala a vezérlőpanel oldalának felel meg). Készítse elő a villamos bekötést.

4. A jelzésnek megfelelően készítse el a furatokat (6 furat a

6 falitiplinek – 4 tipli a felakasztáshoz), csavarja be a 4 csavart a külső furatokba kb 1 cm helyet hagyva a csavar feje és a mennyezet között.

5. Vezesse be a kivezető csövet a rácsozat belsejébe és

kösse a motortérben található csatlakozó gyűrűhöz (a kivezető cső és a rögzítő bilincsek nem járnak a készülékhez).

6. Akassza a rácsot a 4 csavarra (lásd a 4. műveletet),

FIGYELEM! A rács csatlakozódoboz felőli oldala megfelel a felszerelt elszívó vezérlőpanel felőli oldalának.

7. A 4 csavart erősen csavarozza be.

8. Helyezze be és erősen csavarozza be a másik 2 csavart

a szabadon maradt biztosító furatokba.

9. A készüléket kösse be a lakás villamos hálózatába. A

hálózatot csak a szerelés teljes befejezése után szabad feszültség alá helyezni.

10. Kivezetett üzemmód esetén (10A) a kivezető cső másik

végét a lakásból kivezető szerelvény csatlakozócsonkjához kell kötni. Keringtetett üzemmód esetén (10F) szerelje az F deflektort a tartórácsra és rögzítse 4 csavarral a megfelelő kengyelre, végül kösse a kivezető csövet a deflektoron elhelyezett csatlakozó gyűrűre.

11. Távolítsa el az alsó kürtőkön található rögzítő füleket, a

csavarokat és a füleket tegye félre.

12. A kürtő felső darabjaira belülről szerelj

e fel a rögzítő füleket és egy-egy csavarral rögzítse.

13. Rögzítse a teleszkópos kürtő felső darabjait (13a) a

tartószerkezethez (13b). A felső darabokat arról lehet felismerni, hogy levegő- kivezető nyílás található rajtuk a keringtetett üzemmódhoz.

14. Rögzítse a darabokat 2 csavarral (14a), melyeket a kürtő51

másik felére már felszerelt fülekbe kell behelyezni (14b – lásd a szerelési ábrasor 11-12 tételét is).

15. Vegye ki a zsírszűrőt, majd csúsztatva vezesse fel az

elszívó alsó darabját (ennél a műveletnél a két darabot kissé távolítsa el egymástól. hogy megkönnyítse a bevezetést). Az elszívó alsó része arról ismerhető fel, hogy rendelkezik a vezérlő panel hosszúkás nyílásával. Figyelem! E művelet alatt ne feledkezzen meg arról, hogy a vezérlő panel lapos kábelét, valamint a világítás vezetékét vezesse ki a hosszúkás nyíláson át.

16. Rögzítse az elszívó alsó darabját a tartószerkezethez

alulról 6 csavarral (16a), oldalt 4 csavarral (16b).

17. Vezesse be a világítás BEKÖTÖTT vezetékeit és kösse

a vezérlő panelt a kéteres kábelhez. FIGYELEM! A KÉTERES KÁBEL “DUGÓ” KÁBELVÉGÉN OLDALSÓ CSAP TALÁLHATÓ, MELYNEK A VEZÉRLŐPANEL

18. A készülékhez jár egy mindkét felén öntapadós

ragasztószalag, ezt 8 részre vágja fel, távolítsa el a védőfóliát mintkét oldaláról és ragassza fel őket a kürtőket a szerkezethez rögzítő csavarok közelébe (az elhelyezéshez lásd a rajzot).

19. Helyezze fel (a készülékkel együtt adott) 4 takarólemezt

az alsó kürtődarabok rögzítési pontjainak eltakarása érdekében. (FIGYELEM! AZ ALSÓ

KÜRTŐSZAKASZHOZ VALÓ TAKARÓLEMEZEKET

ARRÓL LEHET FELISMERNI, HOGY KESKENYEBBEK). A szélesebb takarólemezeket a felső kürtőszakaszhoz kell felhasználni, ezeket méretre kell vágni.

20. Helyezze a vezérlőpanelt a hosszúkás nyílásba úgy,

hogy a világítás BE/KI kapcsolója lefelé nézzen. A készüléket a vezérlőpanel segítségével helyezze áram alá, és ellenőrizze az elszívó korrekt működését. Csak saválló acél és alumínium burkolat esetében: Távolítsa el a védőfóliát, ügyelve, hogy meg ne sértse a burkolólemezt, illetve a felületi kidolgozást (selyemfényű felület). Az elszívó leírása ábra 1

3. Zsírszűrő filter kiakasztó horog

6. Teleszkópos kürtő

7. Levegő kimenet (csak keringtetett üzemmódban történő

Működése Amikor a konyhában különösen nagy a párakoncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

A. Világítás BE/KI billentyű. B. KI/BE kapcsoló és 1. sebesség választó (kevés füst és gőz esetére) B+C. 2 sebesség választó kapcsoló (közepes mennyiségű gőz és füst esetére) B+D. 3 sebesség választó (sok gőz és füst esetére)52 Karbantartás Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén. Tisztítás Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk. Zsírszűrő filter ábra 2 Visszatartja a főzésből eredő zsírrészecskéket. Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán. A zsírszűrő filter leszereléséhez húzza meg a rugós horgot. Szénfilter (csak keringtetett változat esetén) ábra 3 Magában tartja a főzésből származó kellemetlen szagokat. A szénfiltert kéthavonta lehet elmosni meleg vízben és megfelelő mosószerrel, vagy mosogatógépben 65 °C-on (mosogatógépben történő mosás esetén teljes mosogatási ciklust végezzen, edények nélkül). A felesleges vizet a filter megrongálása nélkül távolítsa el, majd vegye ki a műanyag keret belsejében található matracszerű betétet és végleges szárítás céljából 10 percre tegye a sütőbe 100 °C-on. A matracszerű betétet 3 évenként, valamint károsodása esetén ki kell cserélni. A filtertartó keretet a (g) gombok 90 °-kal való elfordításával vegye ki. Helyezze a szénfiltert a keret (h) belsejébe és mindent szereljen vissza a helyére (j). Hagyományos, nem mosható és nem regenerálható szénfilter használható, ezt 3-4 havonta cserélni kell. A tűzött szénfilter össze van hegesztve a kerettel, ezért az elszívóhoz esetleg adott keretet nem kell felhasználni. A szénszűrőt az erre kialakított helyre kell beilleszteni és a rögzítőszerkezetekkel rögzíteni. Égőcsere ábra 4 Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból. Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.

• A lámpa kivételéhez egy kis laposfejű csavarhúzóval emelje meg az izzó széleit.

• Csavarja ki a cserélendő izzót, és tegyen be helyette egy újat (12 V, 20 W, 30°, Ø35, 12V, GU4).
