BRUKSANVISNING Menhir GME SOFT IX A ELICA

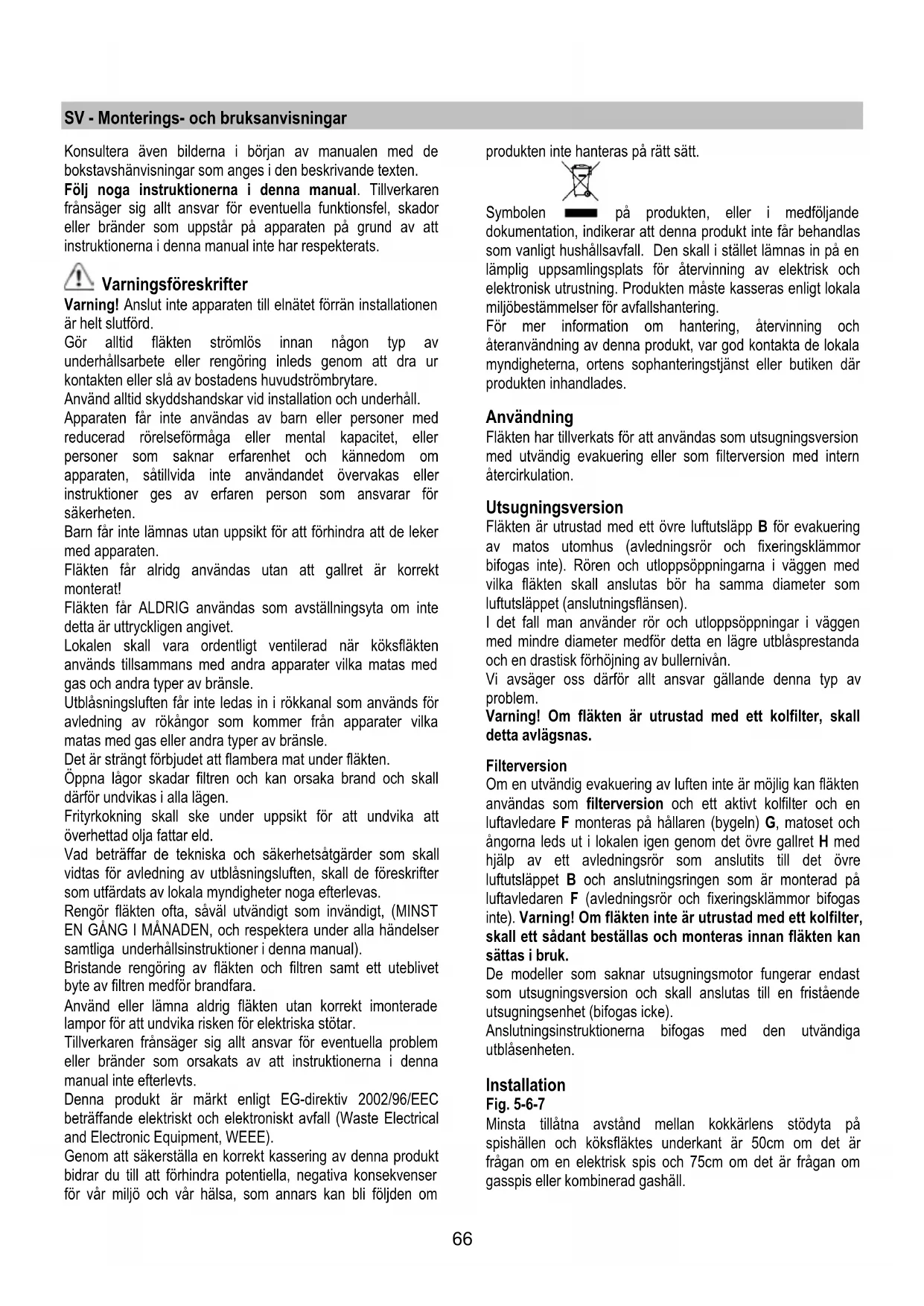

• Asenna uusi lamppu paikalleen toimimalla päinvastaisessa järjestyksessä. Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.66 SV - Monterings- och bruksanvisningar Konsultera även bilderna i början av manualen med de bokstavshänvisningar som anges i den beskrivande texten. Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Varningsföreskrifter Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd. Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. Använd alltid skyddshandskar vid installation och underhåll. Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Fläkten får alridg användas utan att gallret är korrekt monterat! Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle. Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Det är strängt förbjudet att flambera mat under fläkten. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual). Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara. Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar. Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts. Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Användning Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation. Utsugningsversion Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte). Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen). I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem. Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas. Filterversion Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som filterversion och ett aktivt kolfilter och en luftavledare F monteras på hållaren (bygeln) G, matoset och ångorna leds ut i lokalen igen genom det övre gallret H med hjälp av ett avledningsrör som anslutits till det övre luftutsläppet B och anslutningsringen som är monterad på luftavledaren F (avledningsrör och fixeringsklämmor bifogas inte). Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk. De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke). Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten. Installation Fig. 5-6-7 Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 75cm om det är frågan om gasspis eller kombinerad gashäll.67 Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Elektrisk anslutning Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett lättillgängligt uttag som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna. Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad. Montering Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

• För att underlätta installationen rekommenderar vi att tillfälligt ta ur fettfiltren och andra delar som kan nedmonteras och monteras och som därför är beskrivna här. Denna/dessa skall monteras tillbaka efter avslutad installation. Se de härför gällande paragraferna för nedmontering.

• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syftet att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.

• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).

• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage). Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt. Ta ur fettfiltret/n och kolfiltrets rams. Fig. 5-6-7-8

1. Justera längden på fläktens stödstruktur. Denna reglering

är avgörande för fläktens slutgiltiga höjd.

2. Fixera strukturens två delar med sammanlagt 8 skruvar.

3. Placera borrmallen il taket, lodrätt i förhållande till

spishällen (borrmallens mittpunkt skall sammanfalla med spishällens mittpunkt och sidorna skall vara parallella med spishällens sidor -borrmallens sida med texten FRONT motsvarar sidan där kontrollpanelen sitter). Förbered den elektriska anslutningen). Förbered den elektriska anslutningen.

4. Borra enligt anvisningarna (6 hål för 6 väggpluggar- 4

pluggar för upphängning), skruva i 4 skruvar i de yttre hålen och lämna ett cirka 1 cm stort utrymme mellan skruvhuvudet och taket.

5. Sätt i ett avledningsrör i stativet och anslut detta till

anslutningsringen på motorhuset (avledningsrör och fixeringsklämmor levereras inte tillsammans med fläkten).

6. Häng upp stativet på de 4 skruvarna (se arbetsmoment

4). VARNING! Stativsidan med anslutningsdosan motsvarar sidan med kontrollpanelen när fläkten är färdigmonterad.

7. Dra åt de 4 skruvarna ordentligt.

8. Sätt i och dra åt ytterligare 2 skruvar ordentligt i de två

lediga fixeringshålen för att utföra den slutgilgita fixeringen.

9. Utför den elektriska anslutningen till bostadens elnät,

strömförse elnätet först efter avslutad installation.

10. I det fall fläkten fungerar som utsugningsversion (10A)

skall den andra änden på avledningsröret anslutas till bostadens evakueringsanordning. I det fall fläkten fungerar som filterversion (10F) , skall en luftavledare F monteras på stativet och fixeras med 4 skruvar på den härför avsedda bygeln, därefter ansluts avledningsröret till anslutningsringen som sitter på luftavledaren.

11. Avlägsna fixeringskrokarna som sitter på de undre

skorstensdelarna och spar dem tillsammans med skruvarna.

12. Applicera krokarna från de övre skorstensdelarnas insida

och fixera dem med en skruv på varje.

13. Fixera den teleskopiska skorstenens övre delar (13a) på

stativet (13b). De övre delarna känns igen på luftutsläppet för filterversionen.

14. Blockera delarna med 2 skruvar (14a) som skall placeras

på de redan monterade krokarna på den ena skorstensdelen (14b – se även monteringssekvensen för arbetsmoment 11-12).

15. Ta ur fettfiltret och sätt i fläktens undre del (vidga de

båda delarna en aning i samband med detta arbetsmoment i syftet att underlätta installationen). Fläktens framsida känns igen på öppningen för kontrollpanelen Varning! Dra ur kontrollpanelens plattkabel samt kablarna för den elektriska anslutningen av lamporna genom öppningen i samband med detta arbetsmoment.

16. Fixera den undre delen av fläkten på stativet med 668

skruvar (16a), och 4 skruvar i sidorna (16b).

17. Sätt i lampornas ANSLUTNA

kablar och anslut kontrollpanelen med plattkabeln. VARNING!

18. Dubbelhäftande tejp följer med leveransen och denna

skall kapas i 8 bitar, ta av skyddsfilmen och placera tejpbitarna intill skruvarna som fixerar skorstenarna på strukturen (se bilden för korrekta positioner).

19. Applicera 4 täckbrickor (medföljer leveransen) för att

dölja de undre skorstensdelarnas fixeringspunkter

(VARNING! TÄCKBRICKORNA TILL DEN NEDRE

SKORSTENEN KÄNNS IGEN PÅ ATT DE ÄR SMALARE OCH TUNNARE). De bredare och tjockare täckplattorna skall användas för den övre delen av skorstenen. Dessa skall skäras till korrekt storlek.

20. Sätt i kontrollpanelen i öppningen så att belysningens

ON/OFF-brytare är vänd nedåt. Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera att fläkten fungerar korrekt. Gäller endast produkter av rostfritt stål och aluminium: Ta av skyddsfilmen med försiktighet för att undvika skador på plåten och den satinerade ytbehandlingen. Beskrivning av fläkten Fig. 1

3. Lossningshandtag för fettfilter

7. Luftutsläpp (används endast på filterversionen)

Funktion Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

A. Strömbrytare belysning ON/OFF. B. Strömbrytare ON/OFF och val av hastighet 1 (vid små mängder ånga och matos) B+C. Val av hastighet 2 (vid medelstora mängder ånga och matos) B+D. Val av hastighet 3 (vid stora mängder ånga och matos)69 Underhåll Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare. Rengöring Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Fettfilter Fig. 2 Detta suger upp fettpartiklar som bildas i samband med matlagningen. Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga. När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder. Kolfilter (gäller endast filterversionen) Fig. 3 Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolfiltret kan tvättas varannan månad med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen). Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter. Byt ut dynan vart tredje år och varje gång filten skadats. Avlägsna filterhållaren genom att vrida rattarna (g) som fixerar filtret i fläkten i 90°. Sätt i kolfilterdynan (i) i ramen (h) och montera tillbaka i det härför avsedda sätet (j). Det är även möjligt att använda ett traditionellt kolfilter som inte kan rengöras eller återanvändas och som därför skall bytas ut var 3-4 månad. Kolfiltrets ram och dyna är sammanfogade och den eventuella ram som följer med fläkten skall därför inte användas. Vid användning sätts filtret i det härför avsedda sätet och fixeras med härför avsedda anordningar. Byte av Lampor Fig. 4 Koppla ur apparaten från elnätet. Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

• Ta ur lampan genom att lirka med en liten platt skruvmejsel vid kanten.

• Avlägsna lampan som skall ersättas och sätt i en PHILIPS STANDARD LINE lampa kodnr. 425409 med 12V 20W 30° Ø35 12V GU4.
