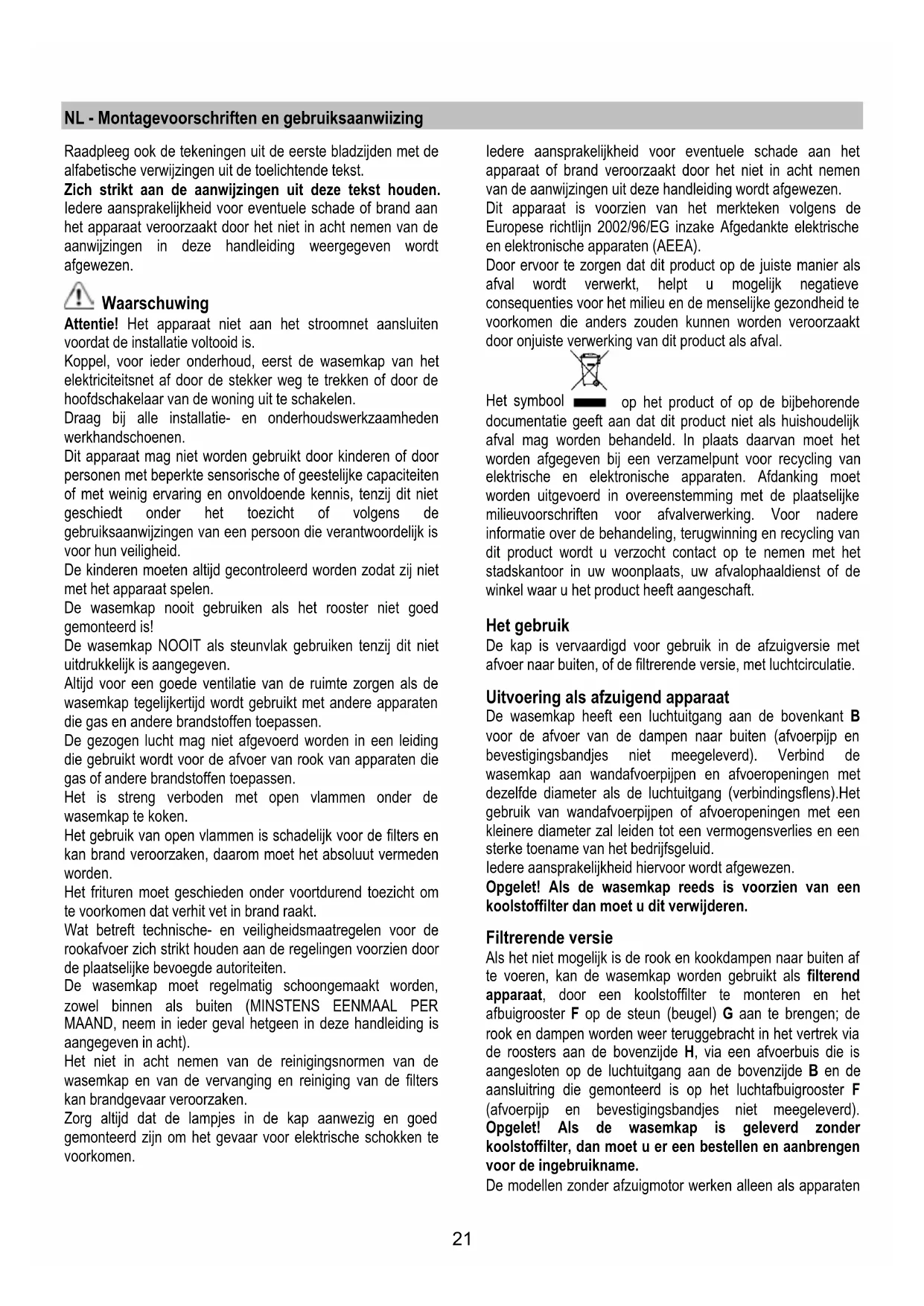

NL - Montagevoorschriften en gebruiksaanwiizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de

alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de

wasemkap en van de vervanging en reiniging van de filters

kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B

voor de afvoer van de dampen naar buiten (afvoerpijp en

bevestigingsbandjes niet meegeleverd). Verbind de

wasemkap aan wandafvoerpijpen en afvoeropeningen met

dezelfde diameter als de luchtuitgang (verbindingsflens).Het

gebruik van wandafvoerpijpen of afvoeropeningen met een

kleinere diameter zal leiden tot een vermogensverlies en een

sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoor wordt afgewezen.

Opgelet! Als de wasemkap reeds is voorzien van een

koolstoffilter dan moet u dit verwijderen.

Als het niet mogelijk is de rook en kookdampen naar buiten af

te voeren, kan de wasemkap worden gebruikt als filterend

apparaat, door een koolstoffilter te monteren en het

afbuigrooster F op de steun (beugel) G aan te brengen; de

rook en dampen worden weer teruggebracht in het vertrek via

de roosters aan de bovenzijde H, via een afvoerbuis die is

aangesloten op de luchtuitgang aan de bovenzijde B en de

aansluitring die gemonteerd is op het luchtafbuigrooster F

(afvoerpijp en bevestigingsbandjes niet meegeleverd).

Opgelet! Als de wasemkap is geleverd zonder

koolstoffilter, dan moet u er een bestellen en aanbrengen

voor de ingebruikname.

De modellen zonder afzuigmotor werken alleen als apparaten22

met afvoer van de lucht naar buiten, en moeten worden

verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere

afzuigunit geleverd.

De minimum afstand tussen het kookvlak van het fornuis en

het laagste deel van de afzuigkap mag niet onder de 50cm

liggen, in geval van een elektrisch fornuis en 75cm, in geval

van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap. Als de wasemkap een stekker

heeft, moet deze in een stopcontact worden gestoken dat

voldoet aan de geldende voorschriften. Heeft de kap geen

stekker (rechtstreekse verbinding met het net) of is deze niet

goed te bereiken, dan moet er een tweepolige schakelaar

worden geplaatst die de volledige ontkoppeling van het net

garandeert in het geval van een overspanning van klasse III,

in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet

aan te sluiten controleer of deze goed functioneert, controleer

altijd of de voedingskabel goed gemonteerd is.

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen,

geschikt is voor de gekozen installatie plaats.

• Om de montage te vergemakkelijken raden we aan

tijdelijk de vetfilters en de andere onderdelen die

gedemonteerd en gemonteerd kunnen worden, en dus

hieronder beschreven, te verwijderen.

• Verwijder het/de koolstoffilter/s (*) indien meegeleverd

(zie ook het betreffende hoofdstuk). Dit/deze moet/en

alleen gemonteerd worden als de afzuigkap als filterend

apparaat gebruikt wordt.

• Controleer of er, voor het vervoer, in de afzuigkap

voorwerpen zijn geplaatst (bijvoorbeeld zakjes met

schroeven (*), garantiebewijs (*) enz.), indien deze

voorwerpen aanwezig zijn haal ze eruit en bewaar ze

• Indien mogelijk, ontkoppel en verwijder de meubelen

onder en rond de installatie ruimte om de achterwand /

het plafond gemakkelijker te bereiken. Indien niet

mogelijk alle betreffende onderdelen afdekken om deze

te beschermen. Kies een vlak oppervlak plaats een

afscherming en zet hierop de wasemkap en de

meegeleverde onderdelen.

• Controleer tevens of er in de buurt van de installatie

ruimte (op een, ook met gemonteerde kap, goed

bereikbare plaats) een stopcontact aanwezig is en of er

de mogelijkheid bestaat voor de verbinding aan een

rookafvoer naar buiten (alleen voor het afzuigende

• Voer alle nodige werkzaamheden op de muur uit (bijv.:

een elektriciteitsstopcontact en/of een doorvoeropening

voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die

geschikt zijn voor de meeste muurs/plafonds. Er moet echter

contact opgenomen worden met een gekwalificeerd technicus

om u ervan te vergewissen dat de materialen geschikt zijn

voor het type muur/plafond. Het muur/plafond moet stevig

genoeg zijn om het gewicht van de kap te houden.

Verwijder het/de vetfilter/s en de frame van het koolstoffilter.

1. Stel de maat van de draagstructuur van de kap in. De

uiteindelijke hoogte van de kap is afhankelijk van deze

instelling. Houd er rekening mee dat de kap na installatie

een afstand van tenminste 50 cm van het kookvlak moet

hebben bij elektrische kooktoestellen en 75 cm bij

kooktoestellen op gas of gemengd.

2. Bevestig de twee delen van de structuur met in totaal 8

3. Breng het boorschema loodrecht boven het kookvlak op

het plafond aan (het midden van het schema moet

overeenkomen met het midden van het kookvlak en de

zijkanten moeten parallel zijn aan de zijkanten van het

kookvlak – de zijkant van het schema met het opschrift

FRONT komt overeen met de zijkant van het

bedieningspaneel). Voorbereiding van de elektrische

4. Boor de gaten volgens de aanwijzingen (6 gaten voor 6

wandpluggen – 4 pluggen voor het vasthaken), draai de

4 schroeven in de buitenste gaten (gebruik de

bijgeleverde sleutel) en laat een ruimte van ongeveer 1

cm tussen de kop van de schroef en het plafond over.

5. Plaats de bijgeleverde afvoerbuis in het frame en sluit

hem aan op de koppelingsring van de motorruimte

(afvoerbuis en bevestigingsbandjes worden niet

6. Haak het frame op de 4 schroeven (zie handeling 4).

LET OP! De zijde van het frame met de aansluitdoos

komt overeen met de zijde van het bedieningspaneel

wanneer de kap gemonteerd is.

7. Draai de 4 schroeven heel goed aan.

8. Plaats nog 2 schroeven en draai deze heel goed vast in

de gaten voor de veiligheidsbevestiging die vrij zijn

9. Sluit de kap op het elektriciteitsnet aan. Het

elektriciteitsnet mag pas gevoed worden wanneer de

montage beëindigd is.

10. Bij een afzuigende werking (10A) moet het andere

uiteinde van de afvoerbuis op de afvoerinrichting van de

woning worden aangesloten.

Bij een luchtcirculerende werking (10F) moet de

luchtstroomrichter F op het frame gemonteerd worden en

met 4 schroeven op de beugel bevestigd worden. Sluit

tenslotte de afvoerbuis op de koppelingsring op de

luchtstroomrichter aan.23

11. Verwijder de hechtlipjes van de onderste schouwen,

bewaar de lipjes en de schroeven.

12. Plaats de lipjes vanuit de binnenkant van de bovenste

delen van de schouw en bevestig deze ieder met een

13. Bevestig de bovenste delen van de telescopische

schouw (13a) aan het frame (13b).

De bovenste delen zijn herkenbaar omdat ze voorzien

zijn van luchtafvoer voor het gebruik als filterend

14. Blokkeer de delen met 2 schroeven (14a) die in de reeds

op een deel van de schouw gemonteerde lipjes

ingevoerd moeten worden (14b – zie ook de

montagevolgorde 11-12).

15. Verwijder het vetfilter en steek het onderste deel van de

wasemkap erin (tijdens deze handeling trek de twee

delen iets uit elkaar om de invoering te

De voorkant van de wasemkap is herkenbaar omdat

deze voorzien is van de uitsparing van het

Let op! Haal tijdens deze handeling het platte snoer van

het bedieningspaneel en de kabels van de elektrische

aansluiting van de lampjes eruit via de uitsparing

16. Bevestig het onderste deel van de wasemkap aan het

frame aan de onderkant met 6 schroeven (16a), aan de

zijkanten met 4 schroeven (16b).

17. Voer de AANGESLOTEN

kabels van de lampjes in en

verbind het bedieningspaneel aan het platte snoer.

DE CONNECTOR VAN HET PLATTE SNOER IS VOORZIEN VAN EEN ZIJPEN DIE OVEREEN MOET KOMEN MET DE OPENING AAN DE ZIJKANT VAN DE CONNECTOR ACHTER HET BEDIENINGSPANEEL.

18. De aan twee kanten klevende band (meegeleverd) moet

in 8 delen geknipt worden, verwijder de beschermlaag

aan beide zijden en plaats de delen in de buurt van de

schroeven die de schouwen aan de structuur bevestigen

(zie de tekening voor de positie ervan).

19. Breng de 4 (meegeleverde) strips aan op de

bevestigingspunten van de onderste schouwdelen (LET OP! DE STRIPS VOOR DE ONDERSTE SCHOUW ZIJN HERKENBAAR OMDAT ZE SMALLER ZIJN).

De bredere strips moeten gebruikt worden voor de

bovenste schouw, deze moeten op maat geknipt worden.

20. Maak het bedieningspaneel aan de uitsparing vast

zodanig dat de ON/OFF lichtknop naar beneden

Monteer het frame van het koolstoffilter en het/de vetfilter/s en

controleer of de wasemkap perfect functioneert.

Alleen voor producten van roestvrij staal en aluminium:

Verwijder de beschermlaag zonder de plaat en de

afwerkingen (glans) te beschadigen.

Beschrijving van de wasemkap

3. Handgreep voor ontgrendeling van het vetfilter

7. Luchtuitgang (alleen voor gebruik als filterend apparaat)

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te

koken aan te doen en deze nog voor ongeveer 15 minuten

nadat men beëindigt heeft aan te laten.

B. OFF/ON knop voor de zuigfunctie en voor

de selectie van de laagste zuigkracht

B+C. Knop middelste zuigkracht

B+D. Knop maximale zuigkracht24

Attentie! Koppel, voor ieder onderhoud, eerst de

wasemkap van het elektriciteitsnet af door de stekker weg

te trekken of door de hoofdschakelaar van de woning uit

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet

opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd met neutrale

reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programma. Door hem in

de vaatwasmachine te wassen kan het metalen vetfilter

ontkleuren, maar dit is niet van invloed op de eigenschappen,

die beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste

ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De koolstoffilter kan om de twee maanden gewassen worden

in warm water en met geschikte wasmiddelen of in de

vaatmachine op 65°C (in het geval van een reiniging in de

vaatmachine voer een volledige wascyclus uit en zonder

Verwijder het overtollige water zonder de filter te beschadigen,

daarna het matje uit de plastic structuur verwijderen en om

deze goed te drogen doe het matje in de over voor 10 minuten

op 100°C. Vervang het matje om de 3 jaar en elke keer dat

het doek beschadigt is.

Verwijder het filterhouder frame door de onderdelen (g), die

het aan de wasemkap bevestigen, 90° te draaien. Breng het

koolstofmatrasje (i) aan in het frame (h) en monteer het

geheel op zijn plaats (j).

Er kan een traditioneel, niet wasbaar en niet herbruikbaar,

koolstoffilter worden gebruikt; dit moet om de 3 a 4 maanden

Structuur en matje van het koolstoffilter zijn aan elkaar

bevestigd daarom moet, de eventueel met de wasemkap

meegeleverde structuur niet worden gebruikt.

Voer hem in zijn zitting en zet hem met de speciale sluitingen

Attentie! Alvorens de lampjes aan te raken controleer eerst of

• Met een kleine rechte schroevedraaier, een hefwerking

op de randen van het lampje uitvoeren om dit te

• Het lampje verwijderen en vervangen met een nieuw

lampje van 12V 20W MAX 30° Ø35 12V GU4.

• De vervanging en de montage van het lampje in de

tegengestelde volgorde uitvoeren.

Als de verlichting niet werkt, controleer dan of de lampjes

goed op hun plaats zitten alvorens de assistentiedienst te
