KÄYTTÖOHJE Menhir GME SOFT IX A ELICA

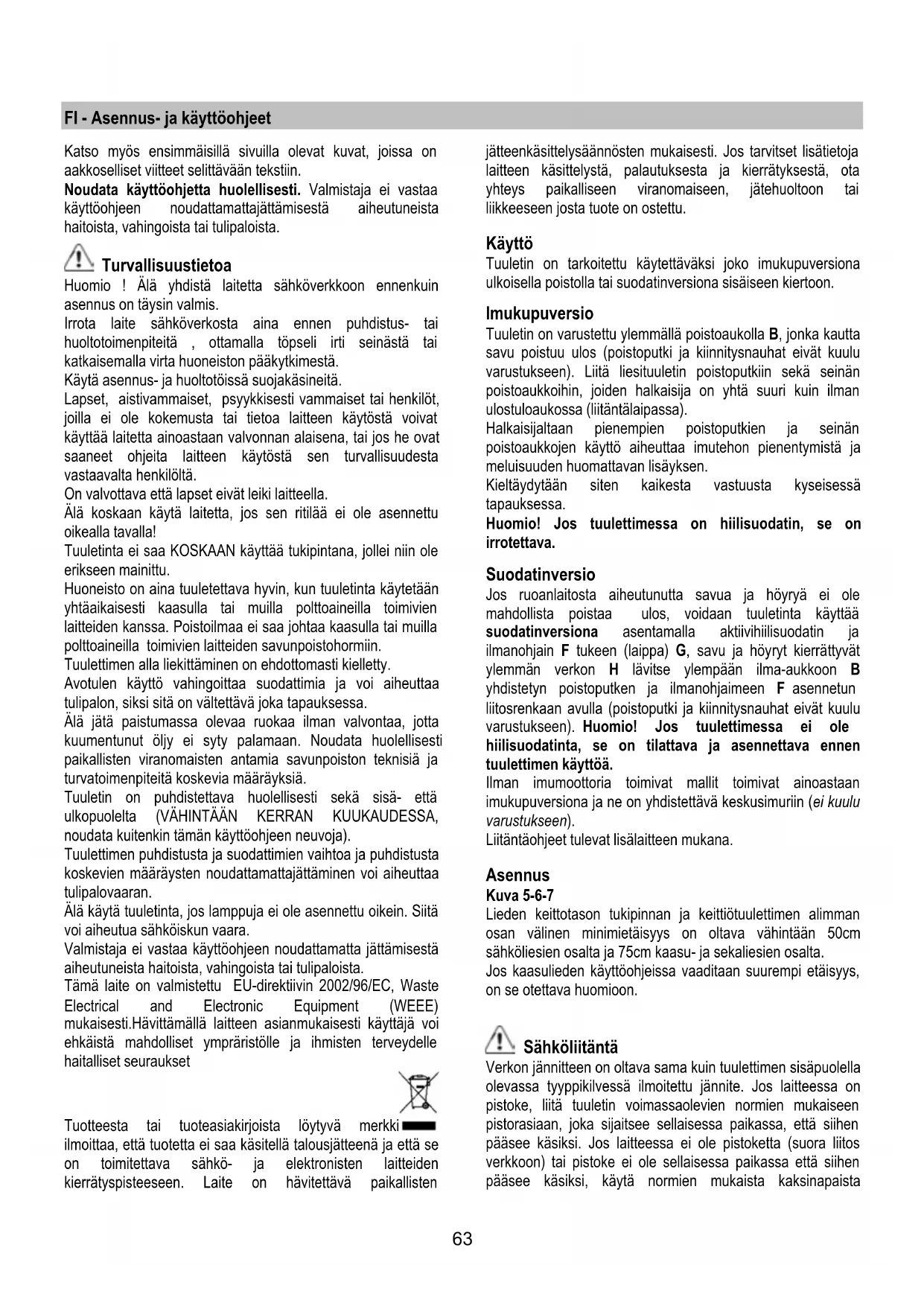

• Sett inn den nye lyspæren ved å gå frem i motsatt rekkefølge. Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.63 FI - Asennus- ja käyttöohjeet Katso myös ensimmäisillä sivuilla olevat kuvat, joissa on aakkoselliset viitteet selittävään tekstiin. Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Turvallisuustietoa Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis. Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä. Käytä asennus- ja huoltotöissä suojakäsineitä. Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä. On valvottava että lapset eivät leiki laitteella. Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. Tuulettimen alla liekittäminen on ehdottomasti kielletty. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu. Käyttö Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon. Imukupuversio Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen). Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa). Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja meluisuuden huomattavan lisäyksen. Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa. Huomio! Jos tuulettimessa on hiilisuodatin, se on irrotettava. Suodatinversio Jos ruoanlaitosta aiheutunutta savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuletinta käyttää suodatinversiona asentamalla aktiivihiilisuodatin ja ilmanohjain F tukeen (laippa) G, savu ja höyryt kierrättyvät ylemmän verkon H lävitse ylempään ilma-aukkoon B yhdistetyn poistoputken ja ilmanohjaimeen F asennetun liitosrenkaan avulla (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen). Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä. Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen). Liitäntäohjeet tulevat lisälaitteen mukana. Asennus Kuva 5-6-7 Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 75cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi, käytä normien mukaista kaksinapaista64 katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti. Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein. Asennus Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.

• Asennuksen helpottamiseksi on suositeltavaa irrottaa väliaikaisesti hiilisuodattimet ja muut osat, joiden purkaminen ja asennus on tämän ohjeen mukaan sallittu. Se /ne laitetaan takaisin paikalleen kun asennus on valmis. Katso purkamista koskevat kappaleet.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen asennusalueen ympärillä olevat huonekalut, jotta pääset helpommin käsiksi kattoon/seinään, johon tuuletin asennetaan. Muussa tapauksessa suojaa huonekalut ja muut asennusalueella olevat kohteet mahdollisimman hyvin. Valitse tasainen alusta ja peitä se suojalevyllä, jonka päälle voit laittaa tuulettimen ja sen varusteet.

• Tarkista lisäksi, että tuulettimen asennusalueen lähellä (siten että siihen pääsee käsiksi myös kun tuuletin on asennettu) on pistorasia ja että tuuletin voidaan yhdistää ulkoiseen savunpoistolaitteeseen (ainoastaan Imukupuversiossa).

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian asennus ja/tai poistoputkea varten tarvittava aukko). Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon. Irrota rasvasuodatin/rasvasuodattimet ja hiilisuodattimen alusta. Kuvat 5-6-7-8

1. Säädä tuulettimen tukirakenteen leveys, tästä säädöstä

riippuu tuulettimen lopullinen korkeus.

2. Kiinnitä rakenteen osat yhteensä 8 ruuvilla.

3. Laita porausmalli kattoon keittotason pystysuoraan

pintaan (porausmallin keskiosan on oltava keittotason keskiosan kohdalla ja reunojen on oltava keittotason reunojen kohdalla- sen porausmallin puolen, jossa lukee FRONT on oltava ohjaustaulun puolella). Valmistele sähköliitäntä

4. Poraa reiät ohjeiden mukaan (6 reikää 6 seinätulpaa

kohden- 4 tulppaa ripustamiseen), ruuvaa 4 ruuvia ulkoisiin reikiin ja jätä ruuvin pään ja katon väliin noin 1cm väli.

5. Työnnä kehikon sisään poistoputki ja yhdistä se

moottoritilan liitosrenkaaseen (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen).

6. Kiinnitä kehikko 4 ruuviin (katso asennusvaihe 4).

HUOMIO! Kehikon jakorasian puolen on oltava samalla puolella kuin ohjaustaulu, kun tuuletin on asennettu.

7. Ruuvaa 4 ruuvia tiukasti kiinni

8. Laita vapaiksi jääneisiin turvakiinnitysreikiin 2 lisäruuvia

ja ruuvaa ne tiukasti kiinni.

9. Yhdistä laite kodin sähköverkkoon, virran saa laittaa

päälle vasta kun asennus on valmis.

10. Jos tuuletinta halutaan käyttää imukupuversiona (10A),

yhdistä poistoputken toinen pää huoneiston savunpoistolaitteeseen. Asenna suodatinversiossa (10F) ilmanohjain F kehikkoon ja kiinnitä se tarkoitukseen varattuun laippaan 4 ruuvilla, yhdistä lopuksi poistoputki ilmanohjaimessa olevaan liitosrenkaaseen

11. Irrota alahormeissa olevat kiinnitysläpät, säilytä läpät ja

12. Laita läpät paikalleen hormin yläosien sisäpuolelta ja

kiinnitä molemmat yhdellä ruuvilla.

13. Kiinnitä teleskooppihormin yläosat (13a) kehikkoon (13b).

Yläosat tunnistaa siitä, että niissä on ilma-aukkoja suodatinversiota varten.

at kahdella ruuvilla (14 a), jotka laitetaan hormin yhteen osaan asennettuihin läppiin (14b- katso myös asennusvaiheet 11-12).

15. Irrota rasvasuodatin ja työnnä tuulettimen alaosaa

edelleen sisäänpäin (levitä tämän toimenpiteen aikana osia hieman työntämisen helpottamiseksi). Tuulettimen etuosan tunnistaa ohjauspaneelissa olevasta aukosta. Huomio! Vedä tämän toimenpiteen aikana ohjaustaulun kaapeli ja lamppujen liitosjohdot aukon läpi.

16. Kiinnitä tuulettimen alaosa kehikkoon alhaalta kuudella

ruuvilla (16a) ja sivuilta neljällä ruuvilla (16b).

17. Laita lamppujen LIITOSJOHDOT

paikalleen ja yhdistä ohjaustaulu kaapeliin. HUOMIO !

KAAPELIN LIITTIMESSÄ ON SIVUPULTTI, JONKA ON

MENTÄVÄ OHJAUSTAULUN TAKANA OLEVAAN

LIITTIMEEN TEHTYYN PIENEEN REIKÄÄN.

18. Laitteen mukana on kaksipuolista teippiä, joka leikataan

8 osaan, irrota suojakelmu molemmilta puolilta ja laita osat lähelle ruuveja, joilla hormit kiinnitetään rakenteeseen (katso sijaintipiirros).

19. Laita 4 laippaa (laitteen mukana) alahormin osien

kiinnityskohtien päälle (HUOMIO! ALAHORMIN LAIPAT TUNNISTAA SIITÄ, ETTÄ NE OVAT KAPEAMMAT. Leveämpiä laippoja käytetään ylähormiin ja ne leikataan mittojen mukaisiksi.

20. Ripusta ohjaustaulu aukkoon siten, että ON/OFF

valokatkaisija on suunnattu alaspäin. Laita hiilisuodattimen alusta ja rasvasuodatin/rasvasuodattimet takaisin paikalleen ja tarkista,65 että tuuletin toimii moitteettomasti. Ainoastaan ruostumatonta terästä ja alumiinia olevissa laitteissa: Irrota suojakelmu varoen vahingoittamasta levyä ja maalipintaa (mattapinta). Tuulettimen kuvas Kuva 1

3. Rasvasuodattimen kahva

7. Ilma-aukko (ainoastaan suodatinversiossa)

Toiminta Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

A. ON/OFF valokatkaisija. B. ON/OFF katkaisija ja nopeuden 1 valitsin (jos savua ja höyryä on vähän) B+C.Nopeuden 2 valitsin (jos savua ja höyryä on keskinkertainen määrä) B+D. Nopeuden 3 valitsin (jos savua ja höyryä on paljon)

Huolto Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta. Puhdistus Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta. Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA! Huomio: Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä. Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista. Rasvasuodatin Kuva 2 Se pidättää ruuanlaitosta syntyvät rasvahiukkaset. Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla. Rasvasuodatin irrotetaan vetämällä jousikahvasta. Hiilisuodatin (ainoastaan suodatinversiossa) Kuva 3 Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut. Hiilisuodatin voidaan pestä kahden kuukauden välein lämpimässä vedessä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilassa (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita). Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi. Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut. Irrota suodattimen tuki kiertämällä 90°kahvoja (g), joilla se on kiinnitetty tuulettimeen. Laita hiililevy (i) alustan (h) sisälle ja laita kaikki osat niille varattuun paikkaan (j). On mahdollista käyttää perinteistä hiilisuodatinta, jota ei voi pestä eikä käyttää uudestaan ja joka on vaihdettava 3-4 kuukauden välein. Hiilisuodattimen alusta ja levy on hitsattu yhteen, sen vuoksi tuulettimen mukana mahdollisesti tulevaa alustaa ei käytetä. Laita se käyttöä varten sille varattuun paikkaan ja kiinnitä se tarkoitukseen varatuilla välineillä. Lamppujen vaihto Kuva 4 Irrota laite sähköverkosta. Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

• Irrota lamppu nostamalla sitä reunoista pienellä ristipääruuvimeisselillä.

• Vedä vaihdettava lamppu irti ja vaihda se uuteen 12V 20W MAX 30° Ø35 12V GU4 lamppuun.
