NÁVOD K OBSLUZE Menhir GME SOFT IX A ELICA

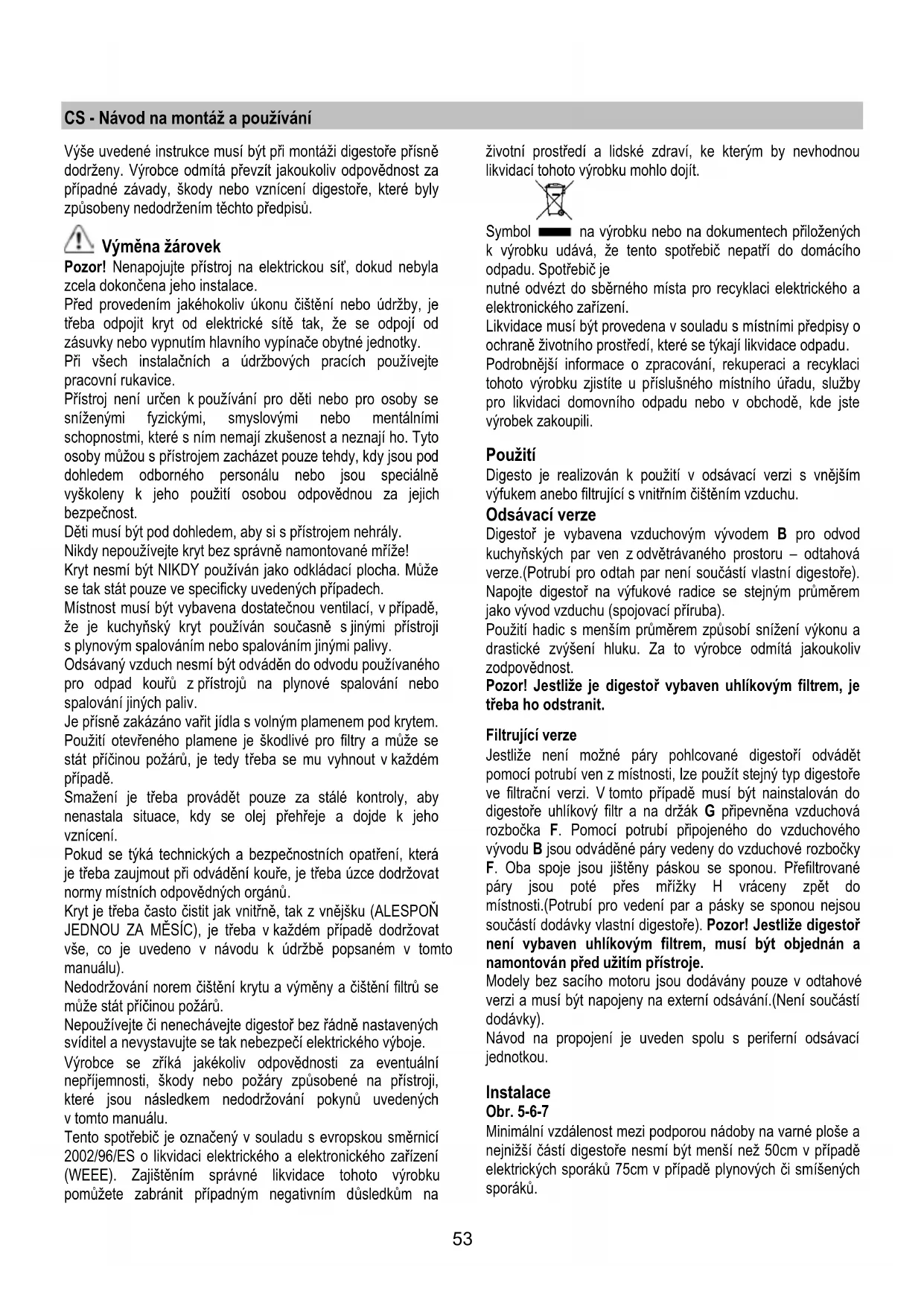

• A lépések fordított sorrendben való elvégzésével szerelje be az új izzót. Amennyiben a világítás nem működik, mielőtt a műszaki szervízszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.53 CS - Návod na montáž a používání Výše uvedené instrukce musí být při montáži digestoře přísně dodrženy. Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Výměna žárovek Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace. Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky. Při všech instalačních a údržbových pracích používejte pracovní rukavice. Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost. Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže! Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech. Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy. Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv. Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě. Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení. Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů. Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu). Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů. Nepo užívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje. Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu. Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít. Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Použití Digesto je realizován k použití v odsávací verzi s vnějším výfukem anebo filtrující s vnitřním čištěním vzduchu. Odsávací verze Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven z odvětrávaného prostoru – odtahová verze.(Potrubí pro odtah par není součástí vlastní digestoře). Napojte digestoř na výfukové radice se stejným průměrem jako vývod vzduchu (spojovací příruba). Použití hadic s menším průměrem způsobí snížení výkonu a drastické zvýšení hluku. Za to výrobce odmítá jakoukoliv zodpovědnost. Pozor! Jestliže je digestoř vybaven uhlíkovým filtrem, je třeba ho odstranit. Filtrující verze Jestliže není možné páry pohlcované digestoří odvádět pomocí potrubí ven z místnosti, lze použít stejný typ digestoře ve filtrační verzi. V tomto případě musí být nainstalován do digestoře uhlíkový filtr a na držák G připevněna vzduchová rozbočka F. Pomocí potrubí připojeného do vzduchového vývodu B jsou odváděné páry vedeny do vzduchové rozbočky F. Oba spoje jsou jištěny páskou se sponou. Přefiltrované páry jsou poté přes mřížky H vráceny zpět do místnosti.(Potrubí pro vedení par a pásky se sponou nejsou součástí dodávky vlastní digestoře). Pozor! Jestliže digestoř

ní vybaven uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje. Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky). Návod na propojení je uveden spolu s periferní odsávací jednotkou. Instalace Obr. 5-6-7 Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 75cm v případě plynových či smíšených sporáků.54 Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení Síťové napětí musí odpovídat napětí uvedenému na etiketě s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru, je třeba aplikovat dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace. Pozor: dříve než opět napojíte obvod di gestore na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován. Instalace Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.

• Pro usnadnění instalace se doporučuje dočasně odstranit protitukové filtry a další součásti, jejichž demontáž a následná zpětná montáž jsou povoleny a níže popsány. Po skončení instalace je třeba provést jeho/jejich zpětnou montáž. Popis demontáže je uveden v následujících odstavcích.

• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.

• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

• Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti pří slušenství.

• Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádění kouře směrem ven (platí pouze pro odsávací verzi).

• Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky). Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř. Odstraňte filtr/y proti mastnotám a rámec uhlíkového filtru. Obr. 5-6-7-8

1. Nejprve je třeba nastavit požadovanou délku nosné

konstrukce digestoře. Mějte přitom na paměti, že spodní část digestoře musí být umístěna min. 50 cm nad varnou plochou elektrického sporáku a min. 75 cm nad plynovým či kombinovaným sporákem.

2. Oba díly nosné konstrukce pevně spojte 8-mi šrouby.

3. Přiložte na strop vrtací šablonu tak, aby její střed byl

vertikálně totožný se středem varné plochy sporáku. Schéma je nutné přiložit na strop tak, aby boční nápis FRONT, odpovídal straně, kde je ovládání digestoře. Připravte přívod elektrického proudu.

4. Označte a vyvrtejte otvory pro zavěšení digestoře (6 děr

pro 6 hmoždinek – 4 z toho pro hlavní nosné šrouby). Do krajních otvorů zašroubujte 4 šrouby tak, aby hlavy šroubů zůstaly cca 1 cm pod stropem.

5. Dovnitř nosné konstrukce vložte vzduchové potrubí a

nasaďte jej ve spodní části na výstupní nátrubek ventilátoru. Zajistěte páskou se sponou (vzduchové potrubí a páska není součástí dodávky vlastní digestoře).

6. Nosnou konstrukci zavěste na 4 šrouby ve stropu. (viz

krok č.4 na obr.5) POZOR! Zavěšení proveďte tak, aby strana s elektrickou skříňkou na konstrukci odpovídala straně s ovladačem na digestoři.

7. Pevně dotáhněte 4 nosné šrouby.

8. Jako pojistku zašroubujte 2 šrouby do zbývajících 2

otvorů a pevně dotáhněte.

9. Připojte napájecí kabel digestoře ke zdroji elektrického

proudu, který jste si předem připravili.

10. U odtahové verze (10A) připojte dru

hý konec vzduchového potrubí na připravený vývod z místnosti. U filtrační verze (10F) se musí vzduchová rozbočka F nainstalovat do horní části nosné konstrukce digestoře a 4-mi šroubky připevnit na speciální držák. Poté teprve se horní konec vzduchového potrubí může pomocí pásky se sponou připojit na nátrubek vzduchové rozbočky.

11. Odstraňte upevňující pásky umístěné na dolních

komínech, neztraťte pásky i šrouby.

12. Umístěte pásky zevnitř horních sekcí komínu a upevněte

je každý jedním šroubem.

13. Pevněte horní sekce teleskopického komínu (13a) na

kostru (13b) Horní sekce jsou rozeznatelné, protože jsou vybaveny vývody vzduchu pro užití ve filtrující verzi.

14. Zablokujte sekce 2 šrouby (14a), které mají být vsunuty na

již namontované pásky na jedné sekci komínu (14b – viz též montážní sekce 11-12).

15. Vyjměte filtr proti mastnotám a vsuňte dolní sekci

digestoře (během této operace rozšiřte jemně obě sekce, abyste vsunutí usnadnili). Přední část digestoře je rozeznatelná, protože je vybavena otvorem kontrolního panelu. Pozor! Během této operace vyjměte misku kontrolního panelu a kabely elektrického napojení svítidel prostřednictvím otvoru.

16. Upevněte dolní sekci digestoře zezdola 6 šrouby (16a),

18. Součástí vybavení je i dvoustranná lepící páska, kterou

je třeba vystříhat do 8 segmentů, odejmout ochranný film z obou stran a přiložit segmenty v blízkosti šroubů upevňujících komíny na strukturu (viz nárys pozic).

19. Položte 4 kryty (součást vybavení) na zakrytí

upevňujících bodů sekcí dolního komínu (POZOR! KRYTY PRO DOLNÍ KOMÍN JSOU ROZEZNATELNÉ PROTOŽE UŽŠÍ). Širší kryty se používají pro horní komín a je třeba je vykrojit podle míry.

20. Zavěste ovládací panel na otvor tak, že spínač ON/OFF

světla je obrácen směrem dolů. Namontujte zpět rámec uhlíkového filtru a filtr/y proti mastnotám a zkontrolujte dokonalé fungování digestoře. Pouze u výrobků z nerez oceli a hliníku: Odejměte ochranný film a zajistěte si, že při tom nepoškodíte plech a satinovaný povrch. Pohled na digestoř Obr. 1

3. Západka tukového filtru

4. Halogenové osvětlení

5. Pracovní plocha digestoře pro usměrnění par

6. Teleskopický komínek

7. Výfuk (pouze u filtrační verze)

Provoz V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

A. Zapnutí/vypnutí osvětlení B. Zapnutí/vypnutí odsávání a nastavení nejnižšího sacího stupně. B+C. Zapnutí středního sacího stupně B+D. Zapnutí maximálního sacího výkonu56 Údržba Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu. Čištění Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky. NEPOUŽÍVEJTE ALKOHOL! Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití. Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění. Tukový filtr Obr. 2 Zadržuje částice tuku uvolň ující se při vaření. Tukový filtr se musí 1 x do mìsíce vyèistit . Je možné jej èistit ruènì jemným mycím prostøedkem nebo v kuchyòské myèce pøi nejnižší teplotì a kratším programu. Demontáž tukového filtru je znázornìna – zatlaète na západku filtru. Filtr s aktivním uhlíkem (jen u filtrační verze) Obr. 3 Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Filtr se musí každé 2 měsíce vyčistit ručně v teplé vodě vhodným mycím prostředkem nebo v kuchyňské myčce při kompletním programu bez přítomnosti nádobí. Po vyčištění zbavte filtr přebytečné vody tak, aby jste jej nepoškodili. Vyjměte jej z plastového rámu a důkladně vysušte při teplotě 100°C po dobu 10-ti minut v elektrické troubě. Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a navíc vždy, když je poškozen. Pro demontáž filtru pootočte fixační šroubek rámu o 90° (g). Novou vložku s aktivním uhlíkem (i) vsuňte do rámu (h) a vše namontujte zpět na odpovídající místo. Je možné používat tradiční typ filtru s uhlíkem, který nelze mýt či obnovit, a který je třeba vyměňovat jednou za 3-4 měsíce. Rámec a pěnovka filtru s uhlíkem jsou společně svařeny, eventuální rámec dodaný s digestoří se tedy nemá používat. Před užitím je třeba ho umístit do příslušného uložení a upevnit prostřednictvím příslušných zařízení. Výměna žárovek Obr. 4 Odpojte přístroj z elektrické sítě. Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

• Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje. Vyměňte poškozenou žárovku.

• Používejte pouze halogenová svítidla PHILIPS STANDARD LINE kód 425409 a nová musí mít 12V 20W 30° Ř35 12 V GU4.
