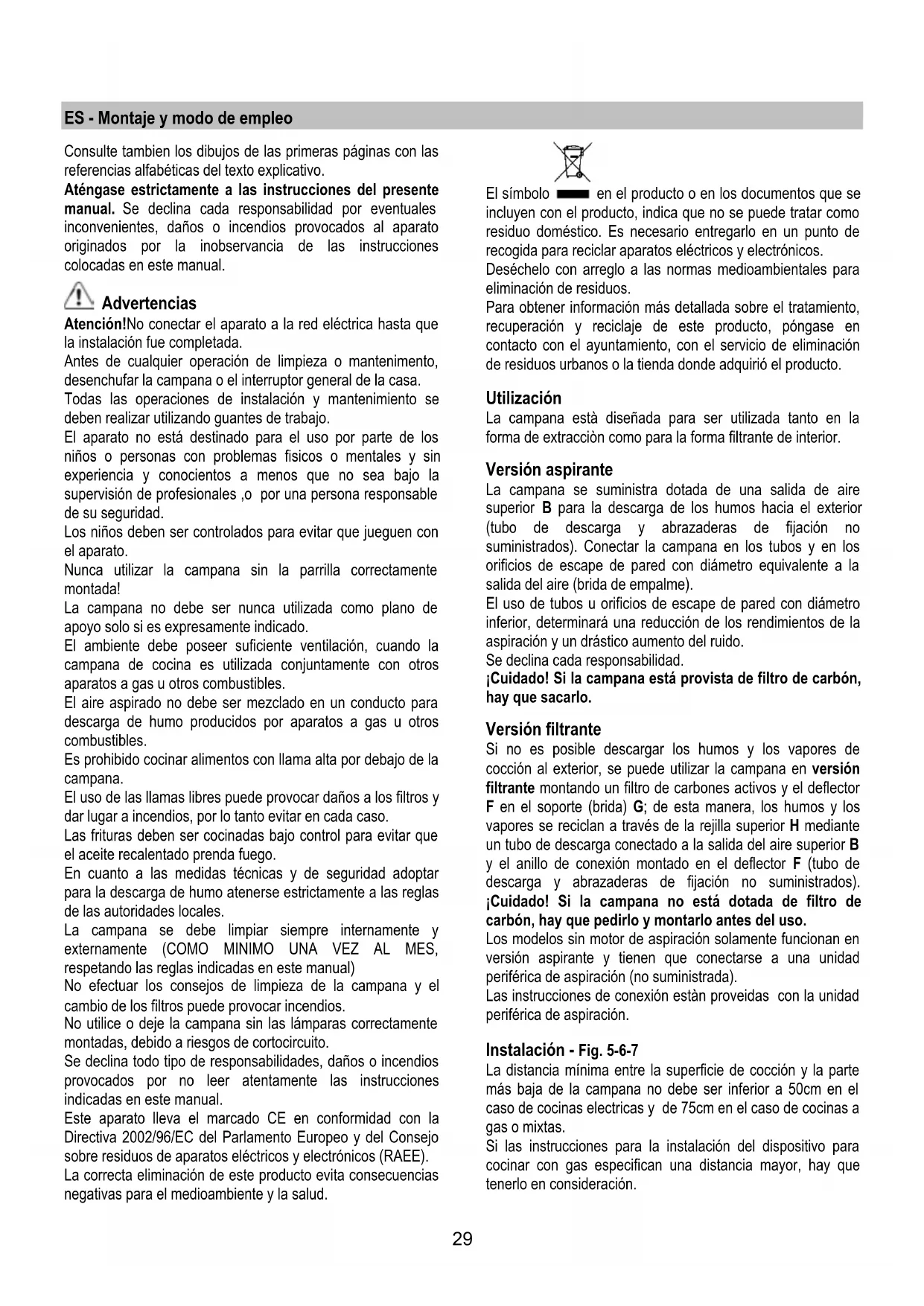

ES - Montaje y modo de empleo

Consulte tambien los dibujos de las primeras páginas con las

referencias alfabéticas del texto explicativo.

Aténgase estrictamente a las instrucciones del presente

manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato

originados por la inobservancia de las instrucciones

colocadas en este manual.

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento,

desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se

deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los

niños o personas con problemas fisicos o mentales y sin

experiencia y conocientos a menos que no sea bajo la

supervisión de profesionales ,o por una persona responsable

Los niños deben ser controlados para evitar que jueguen con

Nunca utilizar la campana sin la parrilla correctamente

La campana no debe ser nunca utilizada como plano de

apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la

campana de cocina es utilizada conjuntamente con otros

aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para

descarga de humo producidos por aparatos a gas u otros

Es prohibido cocinar alimentos con llama alta por debajo de la

El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que

el aceite recalentado prenda fuego.

En cuanto a las medidas técnicas y de seguridad adoptar

para la descarga de humo atenerse estrictamente a las reglas

de las autoridades locales.

La campana se debe limpiar siempre internamente y

externamente (COMO MINIMO UNA VEZ AL MES,

respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el

cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente

montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios

provocados por no leer atentamente las instrucciones

indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la

Directiva 2002/96/EC del Parlamento Europeo y del Consejo

sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

en el producto o en los documentos que se

incluyen con el producto, indica que no se puede tratar como

residuo doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en

contacto con el ayuntamiento, con el servicio de eliminación

de residuos urbanos o la tienda donde adquirió el producto.

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de interior.

La campana se suministra dotada de una salida de aire

superior B para la descarga de los humos hacia el exterior

(tubo de descarga y abrazaderas de fijación no

suministrados). Conectar la campana en los tubos y en los

orificios de escape de pared con diámetro equivalente a la

salida del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro

inferior, determinará una reducción de los rendimientos de la

aspiración y un drástico aumento del ruido.

Se declina cada responsabilidad.

¡Cuidado! Si la campana está provista de filtro de carbón,

Si no es posible descargar los humos y los vapores de

cocción al exterior, se puede utilizar la campana en versión

filtrante montando un filtro de carbones activos y el deflector

F en el soporte (brida) G; de esta manera, los humos y los

vapores se reciclan a través de la rejilla superior H mediante

un tubo de descarga conectado a la salida del aire superior B

y el anillo de conexión montado en el deflector F (tubo de

descarga y abrazaderas de fijación no suministrados).

¡Cuidado! Si la campana no está dotada de filtro de

carbón, hay que pedirlo y montarlo antes del uso.

Los modelos sin motor de aspiración solamente funcionan en

versión aspirante y tienen que conectarse a una unidad

periférica de aspiración (no suministrada).

Las instrucciones de conexión estàn proveidas con la unidad

periférica de aspiración.

Instalación - Fig. 5-6-7

La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 50cm en el

caso de cocinas electricas y de 75cm en el caso de cocinas a

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que

tenerlo en consideración.30

La tensión de red debe corresponder con tensión indicada en

la etiqueta colocada en el interno de la campana.Si es

suministrada con un enchufe, conectar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una

zona accesible. Si no es suministrada con enchufe (conexión

directa a la red) o clavija y no es posible situarla en un lugar

accesible, colocar un interruptor bipolar de acuerdo con las

normativas, para asegurarse la desconexión completa a la red

en el caso de la categoria de alta tensión III, conforme con las

reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la

red y de verificar el correcto funcionamiento, controlar

siempre que el cable de red fue montado correctamente.

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, es de las

dimensiones apropiadas para la zona de instalación

• Para facilitar la instalación, se aconseja remover

temporáneamente los filtros de grasa y las otras partes

que se pueden quitar, y como descrito aquí, el

desmontaje y el montaje.

• Quitar el/los filtro/s de carbón activo (*) si es

suministrado (ver el parrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interno de la campana no sea (por

motivos de transportes) materiales suministrados ( como

por ejemplo bolsas con tornillos (*), garantias (*) ect,),

eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y

alrededor del área de instalación de la campana para

tener una mejor accesibilidad a la /al pared/techo, donde

será instalada la campana. De otro modo, proteger los

muebles y todas las partes necesarias para la

instalación. Escoger una superficie llana y cubrirla con

una protección donde apoyar las piezas metálicas.

• Verificar además que en la zona cerca de la zona de

instalación de la campana (con la campana montada)

sea disponible un enchufe eléctrico y una descarga para

el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios (

ej.: instalación de una toma de corriente y/o agujero para

el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la

mayor parte de paredes/techos. De cualquier modo, conviene

consultar a un técnico calificado para tener la certeza de que

los materiales son adecuados a su parede/techo. La/El

pared/techo debe ser lo suficientemente fuerte para sostener

el peso de la campana.

Remover el/los filtro/filtros anti grasas y el marco del filtro de

1. Regule la extensión de la estructura de soporte de la

campana. De esta regulación depende la altura final de

la campana. Tenga presente que, una vez terminada la

instalación, la campana debe quedar a 50 cm de la placa

de cocinar si los fuegos son eléctricos y a 75 cm si los

fuegos son de gas o mixtos.

2. Fije las dos secciones de la estructura con un total de 8

3. Siguiendo la vertical de la placa de cocinar aplique el

esquema de perforación al techo (el centro y los lados

del esquema deben coincidir con el centro y los lados de

la placa de cocinar; el lado del esquema donde está

escrito FRONT corresponde al lado del panel de control).

Preparar la conexión eléctrica.

4. Perfore como está indicado (8 tacos en la pared – 4

tacos para el enganche); atornille 4 tornillos en los

orificios externos dejando un espacio de

aproximadamente 1 cm entre la cabeza del tornillo y el

5. Introduzca un tubo de descarga dentro del enrejado y

conéctelo al anillo de empalme del compartimiento del

motor (el tubo de descarga y las abrazaderas de fijación

no vienen en dotación).

6. Enganche el enrejado en los 4 tornillos (vea la operación

¡ATENCIÓN! Una vez montada la campana, la caja de

conexiones debe quedar al lado del panel de control.

7. Atornille firmemente los 4 tornillos.

8. Introduzca y atornille firmemente los otros 2 tornillos en

los orificios que quedaron libres para efectuar la fijación

9. Una vez terminada la instalación, conecte la red eléctrica

10. En caso de funcionamiento aspirante (10A) conecte el

otro extremo del tubo de descarga al dispositivo de

descarga de la casa. En caso de funcionamiento filtrante

(10F) monte el deflector F en el enrejado y fíjelo al

soporte con 4 tornillos; por último conecte el tubo de

descarga al anillo de conexión que está situado en el

11. Quite las lenguetas de sujecion situadas en las chimeneas

inferiores y conserve las lenguetas y los tornillos.

12. Aplique desde el interior de las secciones superiores de la

chimenea las lenguetas y sujete cada una con un tornillo.

13. Sujete las secciones superiores de la chimenea

telescópica (13a) a la estructura.

Las secciones superiores se reconocen porque estan

provistas de salidas de aire para utilizar la campana en

14. Sujete las secciones con dos tornillos (14a) e

introduzcalos en las lenguetas ya montadas en una

sección de la chimenea (14, vea tambien la secuencia de

15. Quite el filtro antigrasa y empiece a introducir la sección

inferior de la campana(durante esta operación, ensanche

ligeramente las dos secciones para facilitar su

El lado anterior de la campana se reconoce porque está

provisto de la asa de cuadro de mandos.

Atención: Durante esta operación saque la cubierta del

cuadro de mandos y los cables electricos que conectan

las Lámparas a traves del asa.

16. Sujete la sección inferior de la campana a la estructura

desde abajo con 6 tornillos (16a) a los lados con 4

tornillos (16b). Introduzca

17. Introduzca los cables CONECTADOS de las lámparas y

conecte el cuadro de mandos al hilo de la corriente.

ATENCION: EL CONECTOR DEL CABLE ESTA PROVISTO DE UN PERNIO LATERAL QUE TIENE QUE COINCIDIR CON EL ORIFICIOS REALIZADO EN ELCONECTOR SITUADO DETRAS DEL CUADRO DE MANDOS.

18. De fábrica viene incluido una cinta adesiva que hay que

cortar en cuatro partes, quite el plástico de protección de

ambos lados y ponga dichas partes cerca de los tornillos

que sujetan las chimeneas a la estructura (vea el dibujo

19. Ponga 4 tapas (incluidas) para cubrir los puntos de

sujeción de las secciones de la chimenea inferior

(ATENCION LAS TAPAS PARA LA CHIMENEA INFERIOR SE RECONOCEN PORQUE SON MAS ESTRECHAS).

Las tapas más anchas se utilizan para la chimenea

superior, éstas se cortan a medida.

20. Enganche el cuadro de mandos a la asa de manera que

el interruptor ON/OFF de laluz esté hacia abajo.

Reensamblar el marco del filtro de carbón y el de/ de los

filtro/s anti grasas y controlar el perfecto funcionamiento de la

Solamente para los modelos de acero inoxidable y

Quite el plástico que protege teniendo cuidado de no dañar la

chapa y el acabado (satinado).

Descripción de la campana

5. Protección contra vapores

6. Chimenea telescópica

7. Salida del aire (sólo para uso en versión filtrante)

Usar la potencia de aspiraciòn mayor en caso de particular

concentraciòn de vapores de cocina. Aconcejamos de

encender la aspiraciòn 5 minutos antes de iniciar a cocinar y

dejarla en funciòn por otros 15 minutos aproximadamente.

A. Botón ON/OFF luces.

B. Botón OFF/ON aspiración y seleccción

B+C. Botón selección potencia de aspiración

B+D. Botón selección potencia de aspiración

¡Atención! Antes de cualquier operación de limpieza o

mantenimiento, retire la campana de la red eléctrica

desconectando el enchufe o desconectando el

interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto

externamente como internamente (con la misma frecuencia

con la que se realiza el mantenimiento de los filtros de grasa).

Para la limpieza, utilice un paño impregnado de detergente

líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un

incendio. El fabricante recomienda leerlas y respetarlas

El fabricante no se hace responsable por los daños al motor o

los incendios provocados en el aparato debido a

intervenciones de mantenimiento incorrectas o al

incumplimiento de las normas de seguridad proporcionadas.

Retiene las partículas de grasa producidas cuando se

Debe limpiarse una vez al mes con detergentes no agresivos,

manualmente o bien en lavavajillas a bajas temperaturas y

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de

Filtro al carbón activo (solamente para la versión

Retiene los olores desagradables producidos por el

cocinado de alimentos.

El filtro al carbón puede lavarse cada dos meses con agua

caliente y detergentes adecuados o en lavavajillas a 65°C (

en caso de lavado con lavavajillas, realice el ciclo de lavado

completo sin platos en el interior.). Quite el agua que haya

quedado en el filtro sin estropearlo, después quite el

almohadillado situado en el interior del armazón de plástico y

póngalo en el horno a 100°C durante diez minutos para

secarlo completamente. Cambie el almohadillado cada 3 años

y cada vez que el paño se estropee.

Saque la cubierta que sujeta el filtro girando 90 grados los

pomos (g) que la sujetan a la campana.

Ponga la placa (i) de carbón en el interior del chasis (h) y

móntelo todo en la correspondiente sede (j).

Es posible utilizar un filtro de carbón tradicional, que no sea

lavable , ni se pueda regenerar, y que se sustituye cada 3-4

Estructura colchón del filtro al carbóno están soldados juntos,

la eventual estructura suministrada con la campana por lo

tanto no debe utilizarse.

Para la utilizaciòn de dicho filtro insertar en su hueco y fijar

moviendo en sus mecanismos.

Sustitución de la lámpara

Desconecte el aparato de la red elèctrica.

Atención! Antes de tocar las lámparas asegúrese de que

• Con un pequeño destornillador a punta de diamante,

haga palanca sobre los bordes de la lámpara para

• Desenrosque la lámpara que se desea cambiar y

cambiarla con una 12V 20W MAX 30° diámetro 35 12V

• Para el montaje de la lámpara nueva realice la operación

Si la iluminación no funciona, antes de llamar al servicio de

asistencia técnica, controlar que las lámparas estén bien

montadas en su sede.33

PT - Instruções para montagem e utilização

eléctrico e electrónico (REEE).

etiqueta das características situada no interior da coifa. Se

montado correctamente.

parafuso e o tecto de cerca de 1 cm.

4. Lâmpada de halogéneos

arbetsmoment 11-12).
