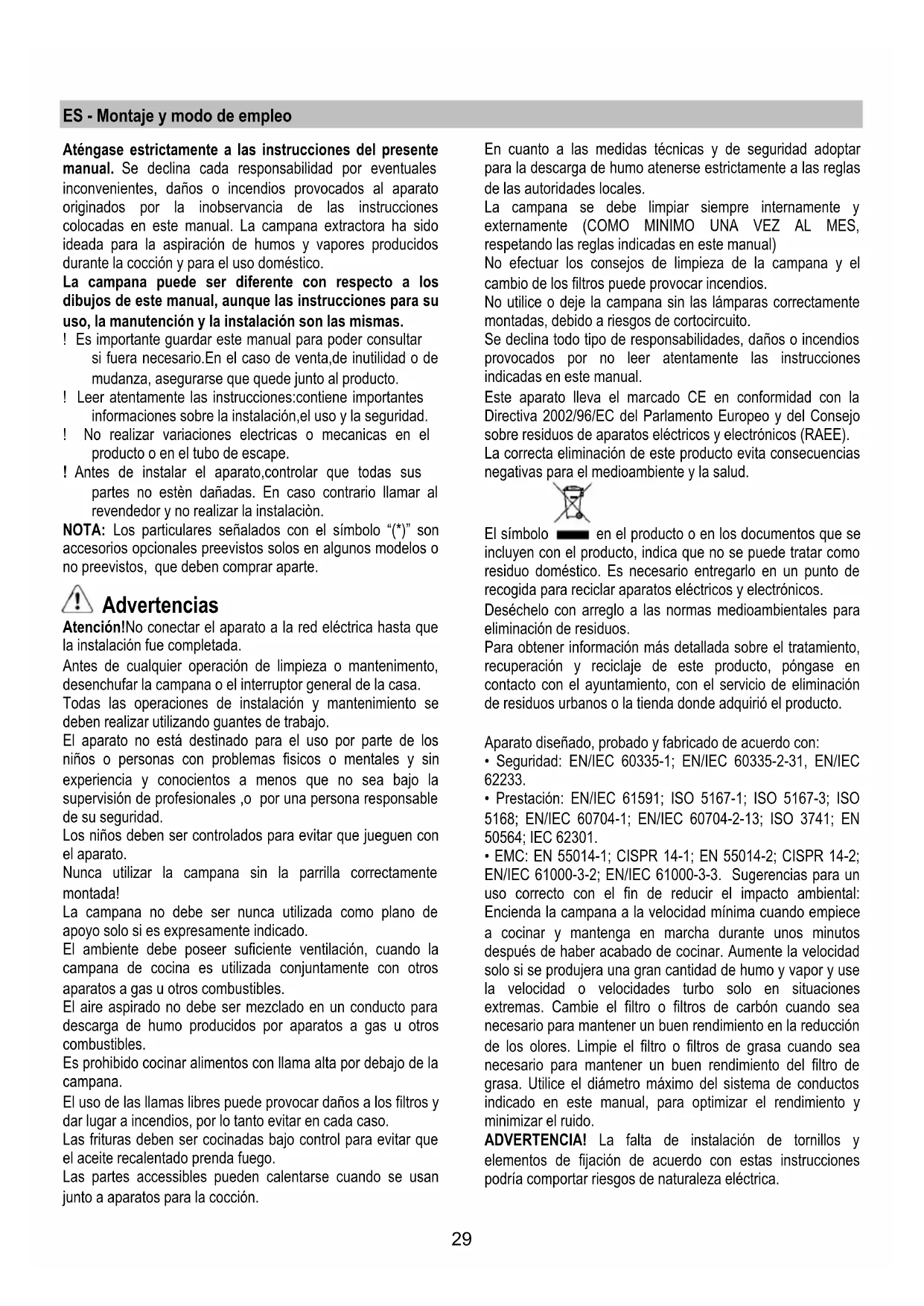

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido. ADVERTENCIA! La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podría comportar riesgos de naturaleza eléctrica.30 Utilización La campana està diseñada para ser utilizada tanto en la forma de extracciòn como para la forma filtrante de interior. Versión aspirante El vapor viene evacuado hacia el externo a traves de un tubo de escape introducido en el laro de sujeccion que se encuntra arriba de la campana. El diametro del tubo de escape debe ser igual al diametro del aro de sujección. En la parte horizontal, el tubo debe tener una ligera inclinación hacia el alto Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme). El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido. Se declina cada responsabilidad. ! Utilice un conducto cuya longitud sea la mínima indispensable. ! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°). ! Evite los cambios drásticos en la sección del conducto ! Utilice un conducto cuyo interior sea lo más liso posible. ! El material del conducto debe estar aprobado de conformidad con las normativas. Versión filtrante Se debe utilizar un filtro de carbón activo, disponible del vuestro proveedor.El aire aspirado viene reciclado antes de expulsarlo en el ambiente a través de la parrilla superior. Instalación La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. Conexión eléctrica La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana.Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica. Montaje Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la zona de instalación escogida.

• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo). Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por motivos de transportes) materiales suministrados ( como por ejemplo bolsas con tornillos (*), garantias (*) etc,), eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y alrededor del área de instalación de la campana para tener una mejor accesibilidad a la / pared al/techo, donde será instalada la campana. De todas maneras, proteger los muebles y todas las partes necesarias para la instalación. Escoger una superficie plana y cubrirla con una protección donde apoyar las piezas metálicas.

• Verificar además que en la zona cerca de la zona de instalación de la campana (con la campana montada) sea disponible un enchufe eléctrico y una descarga para el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios ( ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga). La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana. En el caso de presencia de paneles y/o paredes y/o armarios laterales, verificar que el espacio sea suficiente para montar la campana y que sea facil el acceso al panel de los mandos. Cómo accesorio opcional puede ser adquirida una chimenea estética, verifique con el centro de asistencia si el modelo que usted posee prevé esta posibilidad. Se aconseja instalar la campana después de haber adquirido la chimenea para verificar con seguridad la instalación más idónea.31 Funcionamiento Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. Modelo con botones táctiles

Para seleccionar las funciones de la campana basta con rozar los mandos.

1. Tecla Encendido / Apagado motor

Apretar esta tecla para encender la campana, viene seleccionada la velocidad (potencia) de aspiración 1. A campana encendida (cualquier velocidad) apretar este pulsante para apagar la campana.

2. Tecla de disminución velocidad (potencia) de

3. Tecla de aumento velocidad (potencia) de aspiración

- la velocidad selecionada se distingue por el color del panel: Velocidad ( potencia) de aspiración) 1: blanco brillante Velocidad ( potencia) de aspiración) 2: celeste Velocidad ( potencia) de aspiración) 3: azul Velocidad ( potencia) de aspiración) intensiva: azul destellante Nota: La velocidad (potencia) de aspiración intensiva se activa por un tiempo limitado (5 minutos aprox.), luego la campana automáticamente se posiciona en la velocidad (potencia) de aspiración 2

4. Pulsante Encendido / Apagado Iluminación

Indicador de saturación La campana es provista de un sistema en grado de advertir, por medio de un adecuado indicador, cuándo es necesario ejecutar el mantenimiento de los filtros. El indicador de saturación del filtro grasas es siempre activo. Verificar el estado del indicador de saturación del filtro al carbón: Apagar la campana. Apretar y mantener apretado el pulsante 2 por 2 segundos. Importante! No prolongar la presión, ésto podría cambiar la programación relativa al indicador de saturación (ver párrafo sucesivo). “Activación del indicador de saturación del filtro al carbón”. Iluminación destellante del panel: el indicador de saturación del filtro al carbón es desactivo, la campana está lista para funcionar en versión aspirante. Para utilizar la campana en versión filtrante, el indicador de saturación del filtro al carbón va activado. Iluminación fija del panel: el indicador de saturación del filtro al carbón activo, la campana está lista para funcionar en versión filtrante. Para utilizar la campana en versión aspirante, el indicador de saturación del filtro al carbón va desactivado. Activación del indicador de saturación del filtro al carbón Apagar la campana. Apretar y mantener apretado el pulsante 2 por más de 5 seg. La iluminación del panel pasará de “destellante” a “fija” para indicar la realizada activación. Desactivación del indicador de saturación del filtro al carbón: Apagar la campana. Apretar y mantener apretada la tecla 2 por más de 5 seg. La iluminación del panel pasará de “fija” a “destellante” para indicar la realizada desactivación. Indicador de saturación de los filtros A intervalos regulares el panel se ilumina: en rojo fijo: para indicar que es necesario seguir el mantenimiento del filtro grasas en rojo destellante: para indicar que es necesario seguir el mantenimiento del filtro carbón. Para resetear el indicador de saturación: Apagar la campana. Apretar y mantener apretado el pulsante 2 por 5 seg. aprox. Ejecutar el mantenimiento. Alarma Temperatura La campana es equipada con un sensor de temperatura que activa el motor en el caso en que la temperatura en la zona mandos sea demasiado elevada. Esta condición permanece hasta que la temperatura no desciende debajo del límite de alarma. Alarma Temperatura La campana està equipada con un sensor de temperatura que activa el motor en el caso en que la temperatura en la zona display sea demasiado elevada. Esta condiciòn permanece hasta que la temperatura no vaya màs abajo del nivel de la alarma.32 Modelo con panel de mandos con 4 botones
