BEDIENUNGSANLEITUNG Menhir GME SOFT IX A ELICA

DE EN FR NL IT ES PT RU EL PL HU CS TR NO FI SV DA9

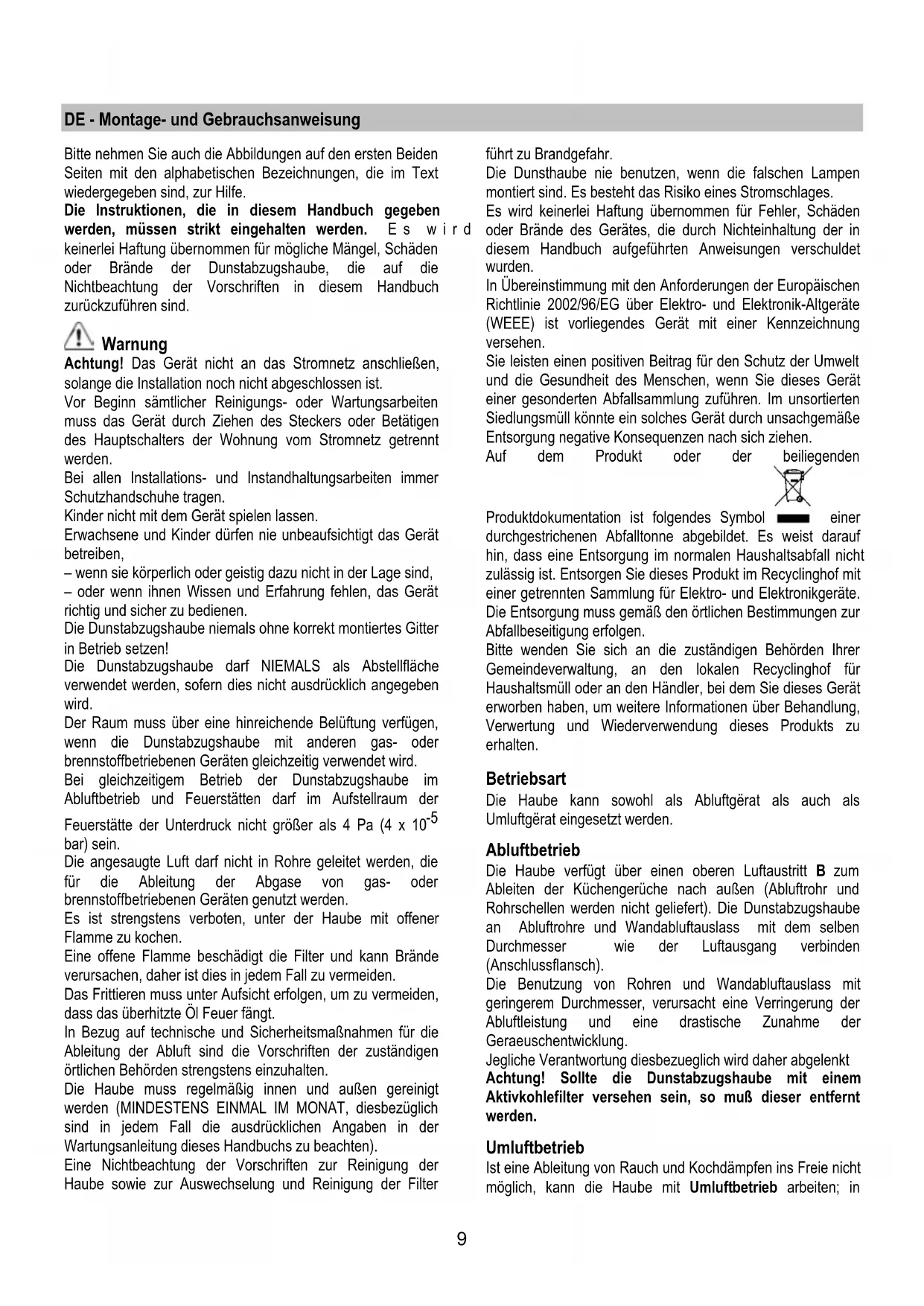

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden

Seiten mit den alphabetischen Bezeichnungen, die im Text

wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch gegeben

werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Dunstabzugshaube, die auf die

Nichtbeachtung der Vorschriften in diesem Handbuch

zurückzuführen sind.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Bei allen Installations- und Instandhaltungsarbeiten immer

Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät

richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Die Dunsthaube nie benutzen, wenn die falschen Lampen

montiert sind. Es besteht das Risiko eines Stromschlages.

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf

hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Die Haube verfügt über einen oberen Luftaustritt B zum

Ableiten der Küchengerüche nach außen (Abluftrohr und

Rohrschellen werden nicht geliefert). Die Dunstabzugshaube

an Abluftrohre und Wandabluftauslass mit dem selben

Durchmesser wie der Luftausgang verbinden

Die Benutzung von Rohren und Wandabluftauslass mit

geringerem Durchmesser, verursacht eine Verringerung der

Abluftleistung und eine drastische Zunahme der

Geraeuschentwicklung.

Jegliche Verantwortung diesbezueglich wird daher abgelenkt

Achtung! Sollte die Dunstabzugshaube mit einem

Aktivkohlefilter versehen sein, so muß dieser entfernt

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht

möglich, kann die Haube mit Umluftbetrieb arbeiten; in10

diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an

der Halterung (Bügel) G montiert werden; auf diese Weise

wird die Luft durch das obere Gitter H mit Hilfe eines

Abluftrohres, das an den oberen Luftaustritt B angeschlossen

ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr

und Rohrschellen sind nicht im Lieferumfang enthalten)

rückgeführt. Achtung! Sollte die Dunstabzugshaube nicht

mit einem Aktivkohlefilter versehen sein, ist dieser zu

bestellen und vor Inbetriebnahme des Gerätes

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb

und müssen an eine externe Saugeinheit (nicht im

Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 50cm im Fall von

elektrischen Kochfeldern und 75cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose anzuschließen. Bei einer Haube

ohne Stecker (direkter Netzanschluss) oder falls der Stecker

nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter

anzubringen, der unter Umständen der Überspannung

Kategorie III entsprechend den Installationsregeln ein

vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,

dass die Netzversorgung (Steckdose) ordnungsgemäß

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der

Größe her dem Bereich entspricht, in dem es angebracht

• Um die Montage zu vereinfachen, wird empfohlen, die

Fettfilter und andere Teile, die laut den vorliegenden

Anweisungen ein- und ausgebaut werden können,

zeitweise zu entfernen.

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden

(siehe hierzu auch den entsprechenden Absatz

"Wartung"). Der/die Aktivkohlefilter wird/werden nur

wieder in die Dunstabzugshaube eingesetzt, wenn diese

im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im

Lieferumfang enthaltenes Material (zum Beispiel Tütchen

mit Schrauben (*), die Garantie (*), usw.) befindet; falls

vorhanden, entfernen Sie dieses und heben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die

Dunstabzugshaube herum, um besseren Zugriff auf die

hintere Wand/Decke zu haben, wo die Haube angebracht

wird. Sonst legen Sie bitte eine Schutzabdeckung auf die

Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,

um sie vor Schäden oder Schmutz zu schützen. Wählen

Sie eine ebene Oberfläche, um die Einheit

zusammenzubauen. Decken Sie diese Oberfläche mit

einer Schutzfolie ab und legen Sie die

Dunstabzugshaube sowie alle im Lieferumfang

enthaltenen Teile darauf.

• Vergewissern Sie sich zudem, dass in der Nähe der

Fläche, an der die Dunstabzugshaube angebracht

werden soll (eine Fläche, die auch nach der Montage der

Dunstabzugshaube weiter zugänglich sein muss), eine

Steckdose vorhanden ist und es möglich ist, die

Dunstabzugshaube an eine Vorrichtung zum Ableiten der

Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau

einer Steckdose und/oder Anbringen eines Loches für

den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der

entscheidet, ob die Materialien für die jeweilige Wand/Decke

geeignet sind. Außerdem muß die Wand/Decke das Gewicht

der Abzugshaube tragen können.

Den/die Fettfilter und das Kohlefiltergestell entfernen.

1. Die Verlängerung der Tragestruktur der Abzugshaube

einstellen. Von dieser Einstellung hängt die endgültige

Höhe der Haube ab. Dabei beachten, daß die

Abzugshaube nach erfolgter Installation bei elektrischen

Kochflächen mindestens 50 cm, und bei Gas- oder

Kombikochflächen mindestens 75 cm von der Kochfläche

2. Die beiden Teile der Struktur mit insgesamt 8 Schrauben

3. Vertikal zur Kochfläche das Bohrschema an der Decke

anbringen (die Mitte des Schemas muß mit der Mitte der

Kochfläche übereinstimmen, und die Seiten müssen

parallel zu deren Seiten sein; die Seite des Schemas mit

der Aufschrift FRONT entspricht der Seite der

Bedienelemente). Den Elektroanschluß herstellen.

4. Die angegebenen Bohrungen ausführen (6 Löcher für 6

Wanddübel- 4 Dübel zum Aufhängen), und vier

Schrauben so in die äußeren Löcher einschrauben, daß

zwischen Schraubenkopf und Decke ein Anstand von

ungefähr 1cm verbleibt.

5. Ein Abluftrohr in das Innere des Gitters einführen und

mit dem Verbindungsring des Motorraums verbinden

(Abluftrohr und Rohrschellen nicht im Lieferumfang

6. Das Gitter an den vier Schrauben einhängen (siehe auch

ACHTUNG! Die Gitterseite mit der Anschlußbuchse

entspricht der Bedienseite bei fertig montierter11

7. Die vier Schrauben fest anziehen.

8. An den frei gebliebenen Löchern als zusätzliche

Sicherung weitere zwei Schrauben einsetzen und fest

9. An das häusliche Versorgungsnetz anschließen, das

erst nach abgeschlossener Installation zugeschaltet

10. Bei Absaugbetrieb (10A) das andere Ende des Abluftrohrs

an die häusliche Abluftvorrichtung anschließen.

Bei Umluftbetrieb mit Filter (10F) die Klappe F am Gitter

montieren und mit vier Schrauben am speziellen Bügel

fixieren. Zuletzt das Abluftrohr mit dem Verbindungsring

an der Klappe verbinden.

11. Die auf den Kaminunterteilen befindlichen

Befestigungslaschen entfernen, Laschen und Schrauben

12. Vom Innern der Kaminoberteile aus die Laschen

anbringen und sie mit jeweils 1 Schraube befestigen.

13. Die Oberteile des Teleskopkamins (13a) am Gitter (13b)

befestigen. Die Oberteile erkennt man daran, dass sie

mit Öffnungen für den Luftaustritt zur Verwendung in

Umluftbetrieb ausgestattet sind.

14. Die Teile mit 2 Schrauben (14a) befestigen, die in die

bereits auf einem Kaminteil installierten Laschen

einzuführen sind (14b - siehe auch Montageschritt 11-

15. Den Fettfilter entfernen und anschließend das Unterteil

der Haube einschieben (während dieses Arbeitsschritts

die beiden Teile leicht weiten, um das Einfügen zu

erleichtern). Die Vorderseite der Haube erkennt man

daran, dass sie über eine Aussparung für das Bedienfeld

Hinweis! Während dieses Arbeitsschritts den Flachdraht

des Bedienfelds und die Kabel für den Stromanschluss

der Lampen durch die Aussparung hindurch führen.

16. Das Unterteil der Haube am Gitter befestigen. von unten

mit 6 Schrauben (16a), an den Seiten mit 4 Schrauben

17. Die ANGESCHLOSSENEN Kabel der Lampen einführen

und das Bedienfeld mit dem Flachdraht verbinden.

HINWEIS! DER STECKER DES FLACHDRAHTES IST MIT EINEM SEITLICHEN STIFT VERSEHEN, DER MIT DEM AN DER SEITE DES STECKERS AUF DER RÜCKSEITE DES BEDIENFELDES BEFINDLICHEN LÖCHLEIN ÜBEREINSTIMMEN MUSS.

18. Es wird ein beidseitig haftendes Klebeband mitgeliefert,

das in 8 Segmente zu schneiden ist, den Schutzfilm von

beiden Seiten entfernen und die Segmente in der Nähe

der Schrauben anbringen, die die Kaminteile am

Gehäuse befestigen (siehe Zeichnung für die genaue

19. Vier Abdeckungen (mitgeliefert) so anbringen, dass sie

die Befestigungspunkte der Kaminunterteile abdecken

(HINWEIS! DIE ABDECKUNGEN FÜR DAS KAMINUNTERTEIL ERKENNT MAN DARAN, DASS SIE SCHMALER SIND). Die breiteren Abdeckungen sind für

das Kaminoberteil zu benutzen, diese werden auf Maß

20. Das Bedienfeld so in die Aussparung einhängen, dass der

ON/OFF-Schalter des Lichts nach unten gerichtet ist.

Das Kohlefiltergestell und den/die Fettfilter wieder einbauen

und den ordnungsgemäßen Betrieb der Haube prüfen.

Nur für Produkte aus Edelstahl und Aluminium:

Den Schutzfilm entfernen, dabei darauf achten, dass das

Blech und die Beschichtung (Satinage) nicht beschädigt

Beschreibung der Dunstabzugshaube

3. Griff zum Aushaken des Fettfilters

7. Luftaustritt (nur bei Umluftbetrieb)

Im Falle einer sehr intensiven Entwicklung von Kochdünsten

die höchste Betriebsstufe einschalten. Es wird empfohlen, die

Dunstabzugshaube schon fünf Minuten vor Beginn des

Kochvorganges einzuschalten und sie nach dessen

Beendigung noch ungefähr 15 Minuten weiterlaufen zu

A. Schalter ON/OFF Beleuchtung

B. Schalter ON/OFF der Absaugfunktion und

zum Einschalten der geringsten Saugstärke

B+C. Schalter zum Einschalten der mittleren

B+D. Schalter zum Einschalten der

maximalen Saugstärke12

Hinweis ! Vor jeder Reinigung und Pflege ist die

Dunstabzugshaube durch Ziehen des Netzsteckers oder

Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen

häufig gereinigt werden (etwa in denselben Intervallen, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter

kann zum Brand führen. Diese Anweisungen sind unbedingt

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder aus Feuergründen, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Dieser muss einmal monatlich gewaschen werden. Das kann

mit einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und Kurzspülgang

erfolgen. Der Metallfettfilter kann bei der Reinigung in der

Spülmaschine abfärben, was seine Filtermerkmale jedoch in

keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser

und geeigneten Waschmitteln oder in der Spülmaschine bei

65°C gewaschen (in diesem Fall den ollständigen Spülzyklus

– ohne zusätzliches Geschirr im Inneren der

Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter

zu beschädigen; danach das Vlies aus dem Plastikrahmen

entfernen und dieses bei 100° für 10 Minuten in den Ofen

legen, um es vollständig zu trocknen. Das Vlies muss alle 3

Jahre ausgewechselt werden und weiterhin jedes Mal dann,

wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe

(g), die es an der Haube befestigen, um 90° drehen. Das

Kohlekissen (i) in den Rahmen (h) schieben und alles wieder

an entsprechender Stelle (j) montieren.

Es besteht die Möglichkeit einen traditionellen Kohlefilter zu

benutzen, welcher weder gewaschen noch regeneriert werden

kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt

Das Kohlefiltergestell und der Filter sind

zusammengeschweißt, das eventuell mit der Haube

mitgelieferte Gestell ist daher nicht zu verwenden.

Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und

mit den vorgesehenen 2 Plastikschrauben befestigt.

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

• Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand

der Lampe anheben, um diese herausziehen zu können.

• Die zu ersetzende Lampe entfernen und diese mit einer

Lampe von 12V 20W MAX 30° Ø35 12V GU4 ersetzen.

• Das Ersetzen und die Montage der neuen Lampe

durchführen, indem die beschriebenen Schritte in

umgekehrter Reihenfolge ausgeführt werden.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingesetzt sind, bevor man sich

an den Kundendienst wendet.13

EN - Instruction on mounting and use
