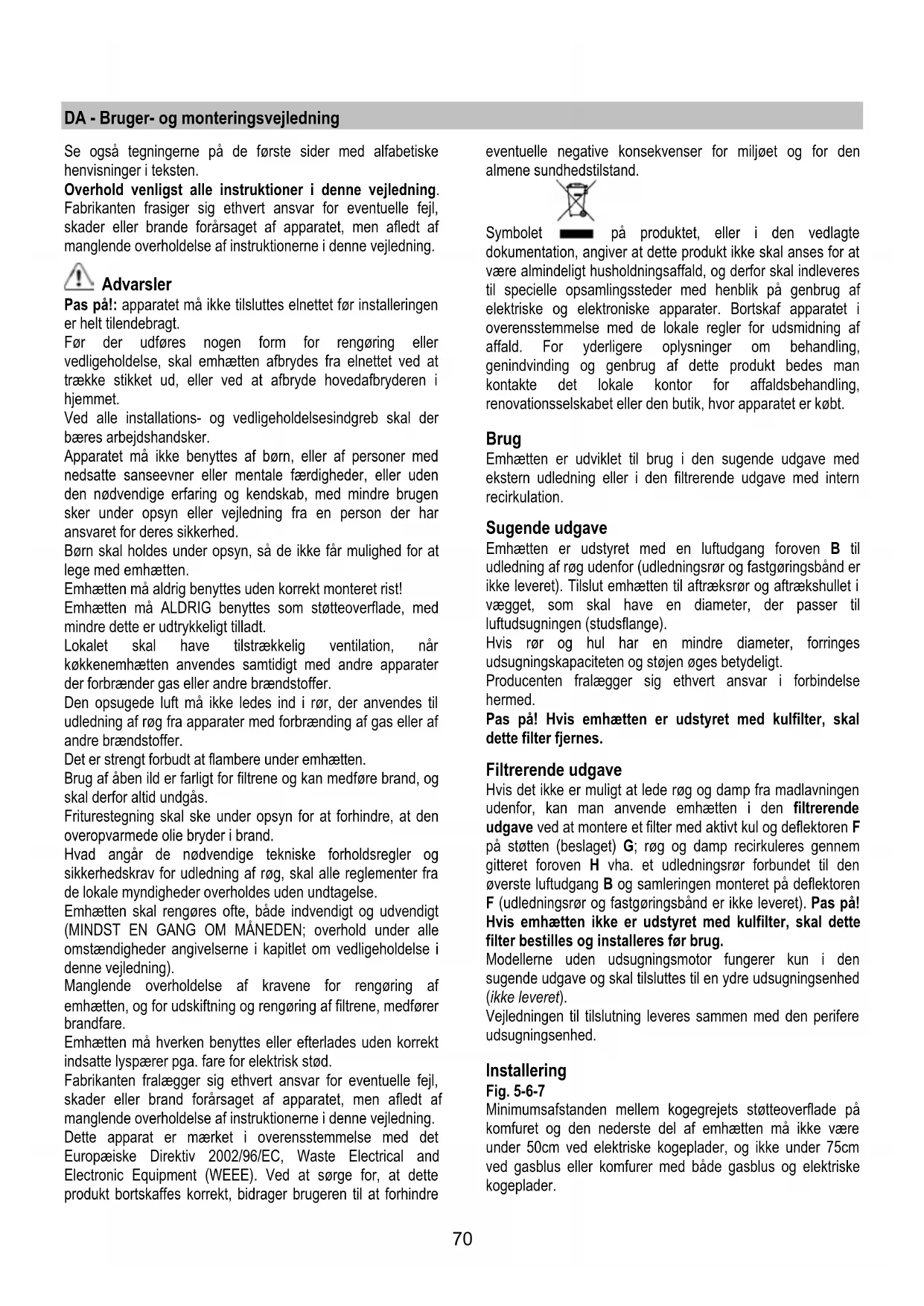

DA - Bruger- og monteringsvejledning

Se også tegningerne på de første sider med alfabetiske

henvisninger i teksten.

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,

skader eller brande forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.

Før der udføres nogen form for rengøring eller

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

trække stikket ud, eller ved at afbryde hovedafbryderen i

Ved alle installations- og vedligeholdelsesindgreb skal der

bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med

nedsatte sanseevner eller mentale færdigheder, eller uden

den nødvendige erfaring og kendskab, med mindre brugen

sker under opsyn eller vejledning fra en person der har

ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med

mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når

køkkenemhætten anvendes samtidigt med andre apparater

der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til

udledning af røg fra apparater med forbrænding af gas eller af

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og

Friturestegning skal ske under opsyn for at forhindre, at den

overopvarmede olie bryder i brand.

Hvad angår de nødvendige tekniske forholdsregler og

sikkerhedskrav for udledning af røg, skal alle reglementer fra

de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt

(MINDST EN GANG OM MÅNEDEN; overhold under alle

omstændigheder angivelserne i kapitlet om vedligeholdelse i

Manglende overholdelse af kravene for rengøring af

emhætten, og for udskiftning og rengøring af filtrene, medfører

Emhætten må hverken benyttes eller efterlades uden korrekt

indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,

skader eller brand forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det

Europæiske Direktiv 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE). Ved at sørge for, at dette

produkt bortskaffes korrekt, bidrager brugeren til at forhindre

eventuelle negative konsekvenser for miljøet og for den

almene sundhedstilstand.

på produktet, eller i den vedlagte

dokumentation, angiver at dette produkt ikke skal anses for at

være almindeligt husholdningsaffald, og derfor skal indleveres

til specielle opsamlingssteder med henblik på genbrug af

elektriske og elektroniske apparater. Bortskaf apparatet i

overensstemmelse med de lokale regler for udsmidning af

affald. For yderligere oplysninger om behandling,

genindvinding og genbrug af dette produkt bedes man

kontakte det lokale kontor for affaldsbehandling,

renovationsselskabet eller den butik, hvor apparatet er købt.

Emhætten er udviklet til brug i den sugende udgave med

ekstern udledning eller i den filtrerende udgave med intern

Emhætten er udstyret med en luftudgang foroven B til

udledning af røg udenfor (udledningsrør og fastgøringsbånd er

ikke leveret). Tilslut emhætten til aftræksrør og aftrækshullet i

vægget, som skal have en diameter, der passer til

luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes

udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse

Pas på! Hvis emhætten er udstyret med kulfilter, skal

dette filter fjernes.

Hvis det ikke er muligt at lede røg og damp fra madlavningen

udenfor, kan man anvende emhætten i den filtrerende

udgave ved at montere et filter med aktivt kul og deflektoren F

på støtten (beslaget) G; røg og damp recirkuleres gennem

gitteret foroven H vha. et udledningsrør forbundet til den

øverste luftudgang B og samleringen monteret på deflektoren

F (udledningsrør og fastgøringsbånd er ikke leveret). Pas på!

Hvis emhætten ikke er udstyret med kulfilter, skal dette

filter bestilles og installeres før brug.

Modellerne uden udsugningsmotor fungerer kun i den

sugende udgave og skal tilsluttes til en ydre udsugningsenhed

Vejledningen til tilslutning leveres sammen med den perifere

Minimumsafstanden mellem kogegrejets støtteoverflade på

komfuret og den nederste del af emhætten må ikke være

under 50cm ved elektriske kogeplader, og ikke under 75cm

ved gasblus eller komfurer med både gasblus og elektriske

Hvis gaskomfurets vejledning angiver en større afstand, skal

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet

internt i emhætten. Hvis emhætten er udstyret med et stik,

skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i

overensstemmelse med de gældende standarder. Hvis

emhætten ikke er udstyret med et stik (direkte tilslutning til

elnettet), eller hvis stikket ikke findes i et let tilgængeligt

område, skal der monteres en topolet afbryderkontakt i

overensstemmelse med standarderne, der sørger for fuld

afbrydelse fra elnettet i tilfælde af forhold i

overspændingskategori III, og i overensstemmelse med

reglerne for elektriske installationer.

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før

emhættens kredsløb tilsluttes forsyningsnettet og der udføres

kontrol af korrekt funktion.

• Undersøg at det købte produkt har passende

• For at lette installeringen anbefales det midlertidigt at

derfor er beskrevet i denne vejledning med instruktioner

Disse komponenter skal genmonteres, når installeringen

Læs venligst de relevante afsnit for oplysninger om

• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med

emhætten (læs også det relevante afsnit). Dette/disse

filter/filtre skal kun genmonteres, hvis man ønsker at

anvende emhætten i den filtrerende udgave.

• Sørg for, at der ikke (af transporthensyn) er tilbehør

internt i emhætten (for eksempel poser med skruer,

garantier etc.); hvis dette er tilfældet, skal det fjernes og

• Om muligt bør man afbryde og fjerne køkkenelementerne

underneden og omkring området, hvor emhætten skal

installeres, så man får lettere adgang til loftet/væggen,

hvor emhætten monteres. Hvis det ikke er muligt at fjerne

køkkenelementerne skal de beskyttes bedst muligt under

installeringen. Vælg en plan overflade og tildæk den med

et beskyttende underlag, hvor emhætten og de tilhørende

komponenter kan lægges.

• Undersøg desuden, at der er en elektrisk stikkontakt til

rådighed i nærheden af emhættens installeringsområde

(der også skal være tilgængelig efter montering af

emhætten); desuden skal der forefindes en anordning til

udledning af røg udenfor (kun den sugende udgave).

• Udfør alt nødvendigt murarbejde (fx installering af en

elektrisk stikkontakt og/eller et hul til passage af

Emhætten er udstyret med fastgørings-murplugs, der passer

til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge

sig med en kvalificeret tekniker for at sikre, at materialerne er

egnet og passer til vægtypen/lofttypen. Væggen/loftet skal

være tilstrækkelig robust til at bære emhættens vægt.

Fjern fedt-filteret/filtrene og kulfilterets ramme.

1. Juster udstrækningen af emhættens støtteopbygning;

den endelige højde på emhætten afhænger af denne

2. Fastgør de to dele af opbygningen med 8 skruer.

3. Læg boreskabelonen på kogefladens lodrette linje mod

loftet (skabelonens midte skal svare til midten på

kogefladen, og siderne skal være parallelle med siderne

på kogefladen – den side på skabelonen, hvor der står

FRONT, svarer til siden med betjeningspanelet).

Forbered den elektriske tilslutning.

4. Bor i overensstemmelse med angivelserne (6 huller til 6

murplugs – 4 murplugs til ophængning), og skru 4 skruer

i de eksterne huller, hvor der skal efterlades et

mellemrum på cirka 1 cm mellem skruehovedet og loftet.

5. Før et udledningsrør ind i rammekonstruktionen og tilslut

det til samleringen på motorrummet (udledningsrør og

fastgøringsbånd er ikke leveret).

6. Hæng rammekonstruktionen op på de 4 skruer (se

venligst handling 4).

8. Sæt yderligere 2 skruer i de resterende huller til sikring af

fastgøringen, og stram helt ind.

9. Udfør den elektriske forbindelse til hjemmets elnet;

elnettet må først forsynes, når installeringen er færdig.

10. Ved brug i den sugende udgave (10A) skal den anden

ende af røret sluttes til hjemmets udledningssystem.

Ved funktion i den filtrerende udgave (10F) skal

deflektoren F monteres på rammekonstruktionen og

fastgøres med 4 skruer til det specielle beslag; forbind

derefter udledningsrøret til samleringen på deflektoren.

11. Fjern fastgøringstapperne på de nederste skorstene;

opbevar tapper og skruer.

12. Sæt tapperne på plads fra indersiden af skorstenens

13. Fastgør teleskopskorstenens (13a) øverste dele til

rammekonstruktionen (13b).

De øverste dele kan genkendes, fordi de er udstyret med

luftudgange til brug i den filtrerende udgave.

14. Bloker delene med 2 skruer (14a) der skal indsættes på

tapperne, som allerede er monteret på én skorstensdel

(14b - se også monteringssekvens 11-12).

15. Fjern fedtfilteret og indsæt den nederste del af emhætten

(under denne handling skal man udvide de to dele en

smule for at lette indsættelsen).

Emhættens forside kan genkendes, fordi den er udstyret

med slidsen til betjeningspanelet.

Under denne handling skal man trække

spanelets fladkabel og kablerne til lampernes

elektriske forbindelse ud gennem slidsen.

16. Fastgør emhættens nederste del til rammekonstruktionen72

fra undersiden vha. 6 skruer (16a), og i siderne vha. 4

BETJENINGSPANELETS BAGSIDE.

18. Der medfølger et klæbebånd med to klæbesider, der skal

skæres i 8 stykker; fjern beskyttelsesfolien fra begge

sider, og anbring stykkerne i nærheden af skruerne, der

fastgør skorstenene til opbygningen (se venligst

tegningen for oplysninger om placeringen).

19. Påsæt de 4 små plader (leveret) til dækning af

fastgøringspunkterne på de nederste dele af skorstenen

(OBS! PLADERNE TIL DEN NEDERSTE SKORSTEN KAN GENKENDES, FORDI DE ER SMALLERE).

De bredeste plader skal anvendes til den øverste

skorsten, og skal tilskæres så de passer.

20. Hægt betjeningspanelet fast i slidsen, så ON/OFF

lyskontakten er vendt nedad.

Genmontér rammen med kulfilteret og fedtfilteret/fedtfiltrene

og kontrollér at emhætten fungerer korrekt.

Kun for produkter af rustfrit stål og aluminium:

Fjern beskyttelsesfolien; sørg for ikke at beskadige

metalpladen og finishbehandlingen (polering).

Beskrivelse af emhætten

3. Håndtag til udløsning af fedtfilteret

7. Luftudgang (bruges kun i den filtrerende udgave)

Benyt den højeste hastighed ved stor dampkoncentration i

køkkenet. Det anbefales, at man tænder udsugningen 5

minutter før påbegyndelse af madlavning, og at udsugningen

efterlades tændt i yderligere cirka 15 minutter efter afslutning

A. Lyskontakt ON/OFF.

B. ON/OFF funktionskontakt og kontakt til valg

af 1. hastighed (ved begrænset damp og røg).

B+C. Valg af 2. hastighed (ved middel

mængde af damp og røg).

B+D. Valg af 3. hastighed (ved megen damp

Obs! Inden der udføres nogen form for rengøring eller

vedligeholdelse skal emhætten afbrydes fra elnettet ved

at fjerne stikket fra stikkontakten, eller ved at afbryde

hjemmets hovedafbryder.

Emhætten skal rengøres jævnligt både på ydersiden og på

indersiden (mindst med samme frekvens som for

vedligeholdelse af fedtfiltrene). Ved rengøring skal man

anvende en klud fugtet med neutrale, milde rengøringsmidler i

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der

henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel

beskadigelse af motoren, brande forårsaget af utilstrækkelig

vedligeholdelse af apparatet eller manglende overholdelse af

ovenstående instruktioner.

Tilbageholder de fedtpartikler, der dannes under

tilberedning af mad.

Fedtfilteret skal rengøres én gang om måneden med milde

rengøringsmidler; filteret kan også vaskes i opvaskemaskine

ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive

misfarvet, men dette vil ikke have negativ indflydelse på dets

filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave) - Fig. 3

Filteret opfanger lugt fra madlavning.

Kulfilteret kan vaskes hver anden måned i varmt vand og

egnet vaskemiddel, eller i opvaskemaskine ved 65°C (vask i

opvaskemaskinen skal ske med en fuld cyklus uden andre

Fjern det overskydende vand uden at ødelægge filteret; fjern

derefter den lille madras fra plastrammens inderside og læg

madrassen i ovnen i 10 minutter ved 100°C for at tørre den

Fjern rammen der holder filteret ved at dreje de runde håndtag

(g) 90°; disse håndtag fastgør til emhætten.

Sæt den lille kulmadras (i) ind i rammen (h) og genmontér i

det tilhørende leje (j).

Det er også muligt at anvende et almindeligt kulfilter, der

hverken kan vaskes eller genbruges, og som kræver

udskiftning hver 3-4 måned.

Kulfilterets ramme og lille madras er sat sammen og den

ramme, der eventuelt følger med emhætten, skal således ikke

Ved brug af filteret skal det sættes ind i lejet og fastgøres vha.

de specielle anordninger.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

• Fjern pæren ved at benytte en flad skruetrækker til at

skubbe pærens kant udad.

• Træk den gamle pære ud, og udskift den med en ny

pære på 12V 20W 30° Ø35 12V GU4.

• Sæt den nye pære ind ved at følge den omvendte

Hvis belysningen ikke fungerer, skal man kontrollere, at

lampen er korrekt indsat i fatningen, før der rettes

henvendelse til et servicecenter.
