BRUGSANVISNING PRF0162869 ELICA

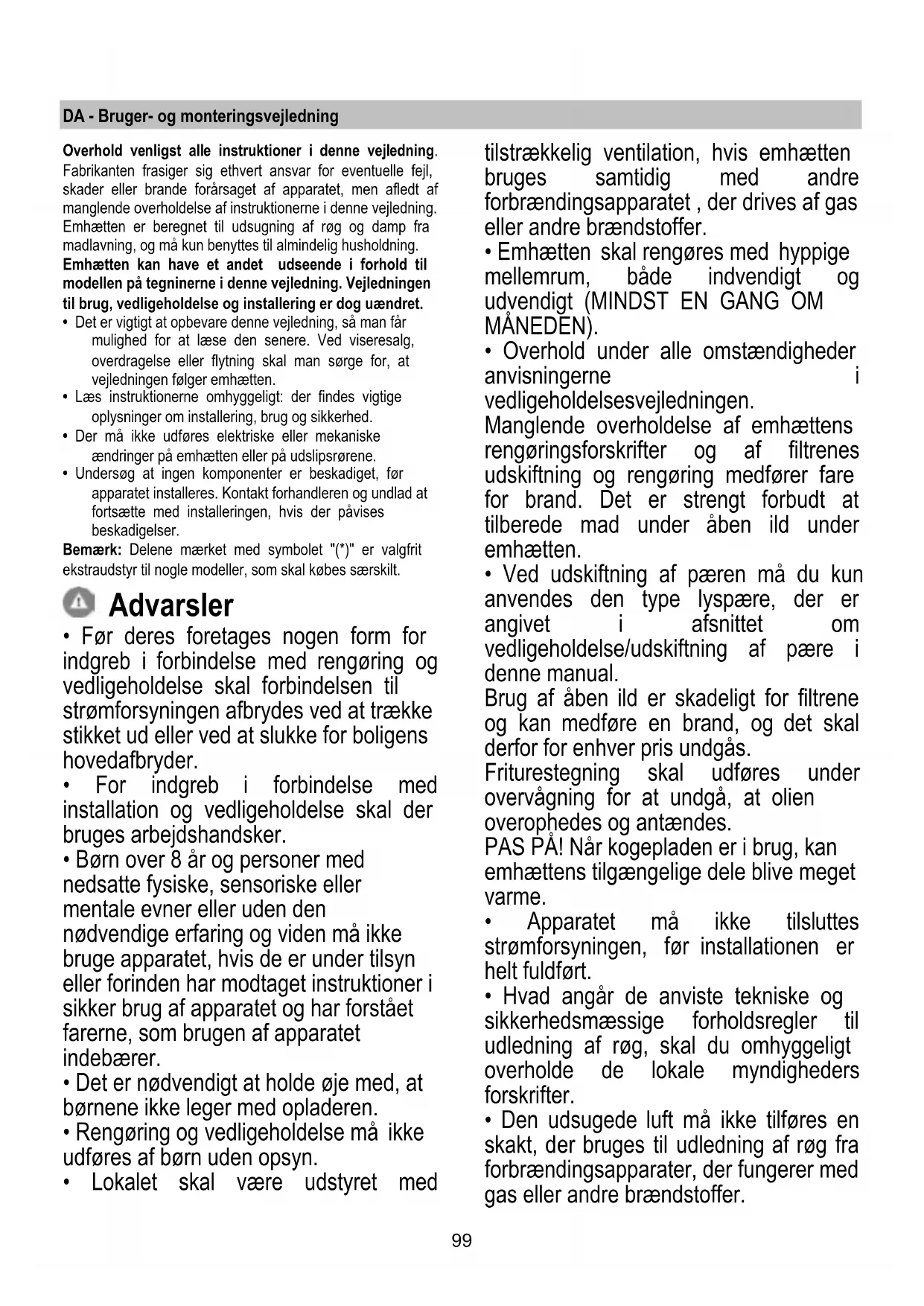

• Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.

• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.

• Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene.

• Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser. Bemærk: Delene mærket med symbolet "(*)" er valgfrit ekstraudstyr til nogle modeller, som skal købes særskilt. Advarsler

• Før deres foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

• Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller uden den nødvendige erfaring og viden må ikke bruge apparatet, hvis de er under tilsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået farerne, som brugen af apparatet indebærer.

• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet , der drives af gas eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN).

• Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual. Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås. Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes. PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

• Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.

• Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.100 ADVARSEL! Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.

• Brug aldrig emhætten uden en korrekt monteret rist!

• Emhættens overflade må ALDRIG anvendes som afsætningsplade, med mindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller – såfremt de ikke medfølger – skal du indkøbe den korrekte type skruer.

• Brug skruer af korrekt længde, som anført i installationsvejledningen.

• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker. ADVARSEL! Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Elektrisk tilslutning Tilslutning af emhætten til elnettet skal udføres af en kvalificeret tekniker. Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer. OBS! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion. Installering Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes. Bemærk: Installeringen skal ske, så der altid sikres adgang til emhætten og til de elektroniske komponenter med henblik på eventuelle serviceindgreb. Bemærk: Kablet, der forbinder fjernmotoren til emhætten, er 3 meter lang. Obs! Forbindelseskablet mellem emhætten og motoren må ikke skæres over, for ikke at miste garantidækningen. Under håndtering af emhætten må hænderne aldrig anbringes indenfor det udtrækkelige udsugningspanels (slæde) aktionsområde. Emhætten er udstyret med sikkerhedsafbrydere, der forhindrer funktionen, når det forreste filterpanel afhægtes. Med henblik på vedvarende forbedring af vore produkter, forbeholder vi os ret til at ændre deres tekniske og funktionsmæssige kendetegn, samt deres udseende, som en naturlig følge af produktudviklingen. På udgaven med ekstern motor er der behov for en udsugningsenhed (ekstern motor) fra samme fabrikant, for at emhætten kan fungere normalt. Ved installering af produktet henstilles der til, at man overholder en minimumsafstand på 400 mm mellem arbejdsbordet og eventuelle komponenter over emhætten. Denne afstand skal overholdes for at undgå hindring af udsugningspanelets opgang (åbning) og nedgang (lukning), og for at lette adgang til emhættens betjeningsanordninger på panelet. ADVARSEL: Metaldåsen med elektroniske komponenter skal anbringes i en afstand, der ikke er under 65 cm fra gaskomfurer, eller under alle omstændigheder 65 cm fra emhættens udsugningspunkt. HENSTILLING: Der henstilles til, at metaldåsen med101 elektroniske komponenter installeres mindst 10 cm fra gulvet, og i en passende afstand fra alle former for varmekilder (fx. siden på en ovn eller et komfur). Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt. Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt. Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning. Produktet er designet, testet og produceret i henhold til:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489- 1;ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen. Brug Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation. Udsugningsudgave Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen. OBS! Udledningsrøret leveres ikke, og skal købes. Aftræksrørets diameter skal svare til diameteren på forbindelsesringen. OBS! Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes. Filtrerende udgave Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul. Bemærk: Luften recirkuleret gennem kulfiltrene sendes tilbage i køkkenet gennem et rør, der leder luften til den ene side af køkkenelementet. Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret). Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed. Montering Før apparatet installeres, skal man undersøge, at ingen komponenter er beskadiget; hvis dette er tilfældet, skal man kontakte forhandleren, og undlade at fortsætte installeringen. Læs desuden alle nedenstående instruktioner opmærksomt.

• Benyt et rør til udledning af luft der har en længde på højst 5 meter.

• Begræns antallet af kurver på kanaliseringen, fordi hver kurve reducerer udsugningseffektiviteten i et omfang af 1 lineær meter. (Fx: hvis man benytter 2 kurver på 90°, må kanaliseringens længde ikke overskride 3 meter).

• Undgå drastiske retningsændringer.

• Benyt et rør med en konstant diameter på 150 mm i hele længden.

• Benyt et rør fremstillet af et godkendt materiale.

• Ved manglende overholdelse af ovenstående instruktioner, påtager fabrikanten sig intet ansvar for problemer med kapaciteten eller støjforholdene, og ingen garanti vil være gældende.

• Undersøg indersiden af køkkenelementet ud for emhættens leje - før hullet laves - for at sikre, at elementets opbygningsdele, eller andre komponenter der kan skabe problemer for installeringen, ikke findes i dette område. Kontroller at de ydre dimensioner på emhætten og kogefladen passer til elementet, og at installeringen således kan finde sted.

• Sørg for at produktet er helt vinkelret mod arbejdsbordet, før skruerne sættes ind i elementet. Montering af panel (Kun til modeller, hvor panelet ikke leveres i emhætten) VIGTIGT! Installationen må udelukkende udføres af kvalificerede installatører. TIL INSTALLATØREN: ansvaret for installation af emhætten, herunder verifikation af det eventuelt102 medfølgende fastgørelseskits egnethed, påhviler udelukkende installatøren. Nedenfor følger nogle nyttige oplysninger til installatøren, som blot skal betragtes som vejledende og ikke- udtømmende: - brug en ildfast type PANEL (i overensstemmelse med artikel 30 i IEC/EN 60335-2- 31), der er egnet til drift ved de høje temperaturer (mindst 80 °C) og fugtighed (mindst 93 %), der nås ved anvendelse; – samlet vægt på det anvendte PANEL må højst være 1,5 kg; – fastgør PANELET til emhætten ved hjælp af fastgøringspunkterne. Se monteringsvejledningen til panelet, der ikke er leveret i emhætten. − Du skal bruge egnede mekaniske komponenter (ikke inkluderet i monteringskittet) til fastgørelse af PANELET. Elica frasiger sig ethvert ansvar for skader på personer eller genstande, forårsaget af forkert installation af gipsplader og/eller af produktet. Elica Connect Digestoř je vybavena funkcí WiFi pro dálkové připojení prostřednictvím aplikace Elica Connect. Minimální systémové požadavky:

P1. Sugepanelets åbnings / lukningsknap Hvis panelet er LUKKET, tændes emhætten ved at trykke på knappen P1, og sugepanelet hæver sig. Dette indgreb giver også adgang til betjeningsdisplay B, der styrer motor og belysning. Hvis panelet er ÅBENT, slukkes emhætten ved at trykke på knappen P1, dette lukker sugepanelet. Dette indgreb stopper øjeblikkeligt alle aktive motor- og belysningsfunktioner. Bemærk: Når panelet er lukket eller er i bevægelse, forbliver betjeningsdisplay B deaktiveret. Når panelet er helt åbent, er det muligt at bruge betjeningsdisplay B. P2. Lys ON/OFF Hvis panelet er LUKKET, tændes emhætten ved at trykke på knappen P2, sugepanelet hæves, og lysene tændes kun, når skuffen er helt åbnet. Hvis panelet er ÅBENT, kan der kun tændes og slukkes for emhættelysene. Bemærk: P2-lysknappen administrerer ikke dæmpningen af lysene og administrerer heller ikke slukningen af emhætten. P3. Tlačítko WiFi

T1. Lys ON/OFF T2. Reducering af udsugningshastighed/sluk motor L1. LED der signalerer aktiv hastighed T3. Knap Tænd motor/øgning af udsugningshastighed T4. Knappen "BOOST" – intensiv hastighed - T1: Lys ON/OFF tænder og slukker lyset. Med et langt tryk på knappen T1 er det muligt at øge / mindske lysintensiteten. T2: Reducerer hastigheden/slukker motoren tryk for at reducere udsugningseffekten, indtil emhætten slukker.104 tryk og hold nede for at slukke emhætten direkte. L1: LED-indikator for hastighed aktiv De midterste LED-indikatorer tænder afhængigt af, om udsugningshastighed er aktiveret/i brug: 1 hastighed LED a tændes 2 hastighed LED a+b tændes 3 hastighed LED a+b+c tændes T3: Knap til øgning af hastighed tryk for at tænke emhætten tryk for at øge udsugningseffekten. T4: Knappen "BOOST" – intensiv hastighed - tryk på T4 for at aktivere den intensive udsugningshastighed “BOOST 1”, som er tidsindstillet til 30 minutter denne forlængede tidsindstilling er beregnet til at sikre tilstrækkelig tid til tilberedninger, som udsender store mængder damp eller stegeos Bemærk: efter 30 minutter vender emhætten tilbage til den udsugningshastighed, som var indstillet forinden *** med motoren tændt i “BOOST 1” trykkes igen på T4 for at aktivere den intensive udsugningshastighed “BOOST 2”, som er tidsindstillet til 7 minutter Bemærk: efter 7 minutter vender emhætten tilbage til den udsugningshastighed, som var indstillet forinden *** Bemærk: hvis man trykker på knappen T4 igen, inden de 7 minutter er forløbet, så vender emhætten tilbage til den udsugningshastighed, som var indstillet forinden *** med funktionerne “BOOST1” og “BOOST2” aktive, tryk på: T2 for at vende tilbage til udsugningshastigheden, som var indstillet forinden *** T3 vender tilbage til 3. udsugningshastighed *** udsugningshastigheden, som var indstillet forinden, kan ses i LED-indikatoren L1 Hvis man har indstillet den intensive hastighed direkte fra en slukket emhætte, slukker motoren ved afslutningen af timingen. Mens funktionen “BOOST” er aktiv, blinker symbolet T4 (“BOOST 1”: hvidt indikatorlys - “BOOST 2”: blåt indikatorlys) Indikatorer for filtermætning Det er nødvendigt at vedligeholde emhættens filtre med jævne mellemrum. LED L1 (a-b-c) tændt med blinkende lys (alle indikatorlys blinker sammen): udfør vedligeholdelse på fedtfilteret. LED L1 (a-b-c) lyser skiftevis (indikatorlys lyser i rækkefølge): udfør vedligeholdelse på det aktive kulfilter Bemærk: Signalering af mættede filtre er synlig i de første 10 sekunder efter emhætten tændes. Inden for dette tidsrum skal indikatorerne for filtermæthed nulstilles. Nulstilling af indikatorer for filtermæthed: Langt tryk på knappen T3 LED L1 (a-b-c) tændes og slukkes (afhængigt af filtertypen, der skal nulstilles, indikatorlysene blinker samtidigt eller tændes i rækkefølge); et akustisk signal udsendes for at bekræfte den rigtige nulstilling. Aktivering af indikator for filtermætning Bemærk: denne handling skal udføres med slukket emhætte. - Fedtfilter Denne indikator er normalt aktiveret

1. lange tryk på knapperne T3 og T2

hvis indikatoren er aktiv, tænder knappen T3 Tryk på knappen T2, for at deaktivere den hvis indikatoren er deaktiveret, tænder knappen T2 tryk på knappen T3 for at aktivere den - Kulfilter aktivt Denne indikator er normalt deaktiveret
