MANUAL DE UTILIZADOR PRF0162869 ELICA

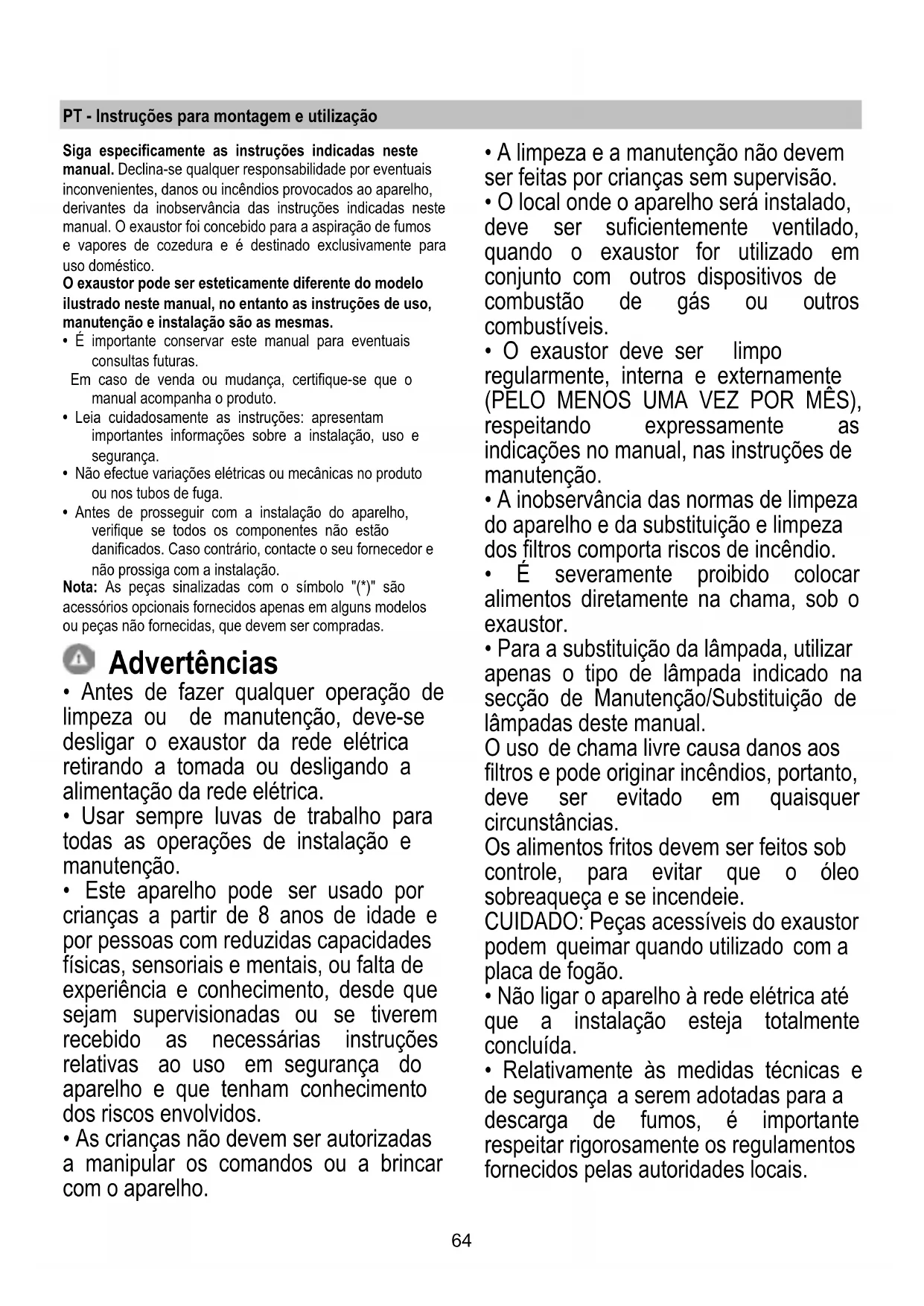

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.

• Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.

• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.

• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação. Nota: As peças sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou peças não fornecidas, que devem ser compradas. Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.65

• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos

• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

• Nunca utilizar o exaustor sem as grades montadas corretamente.

• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.

• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado. ATENÇÃO! Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.

Conexão elétrica A conexão da coifa à rede elétrica deve ser efetuada por profissional técnico qualificado e especializado. A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação. ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente. Instalação Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação. Nota: A instalação deve ser realizada de tal modo que seja sempre garantida a acessibilidade do exaustor e dos componentes eletrônicos para eventuais intervenções de assistência técnica. Nota: O cabo que conecta o motor remoto ao exaustor tem um comprimento de3 metros. Atenção! Não corte o cabo de coligamento entre o exaustor e o motor, para evitar assim, a perda da garantia. Durante o movimento da coifa não posicionar as mãos no raio de ação de aspiração (carrinho) extraível. A coifa é dotada de interruptores de segurança que não permitem o funzionamento quando vem desencaixado o painel anterior filtros. Com a intenção constante de melhorar os nossos produtos, nos reservamos o direito de aplicar às características dos mesmos, sejam tecnicas, funcionais ou estéticas todas as modificações derivadas de suas evoluções.No caso de versão com motor externo, para o normal funzionamento da coifa è66 necessário utilizar um grupo aspirante (motor externo) da mesma casa produtora. Na instalação do produto, aconselha-se de manter uma distância mínima de 400 mm entre a bancada de trabalho e eventuais componentes lugares na parte superior da coifa. Assim fazendo, a corrida em direção ao alto (abertura) e em direção para baixo (fechamento) do painel de aspiração, não encontrará nenhum obstáculo, e para facilitar o acesso aos comandos da coifa colocados no painel. AVISO: Posicionar a caixa metálica que contèm os cpmponentes eletrônicos à uma distância não inferior a 65 cm da placa de cozimento a gás ou de qualquer maneira a 65 cm do ponto de aspiração da coifa. RECOMENDAÇÃO: Recomendamos de instalar a caixa metálica que contém os componentes eletrônicos pelos menos à 10 cm do chão e à uma distância suficiente de todas as fontes de calor (ex. Lado de um forno, placa de cozimento). Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipamento elétrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto. O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico. A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto. Aparelho projetado, testado e fabricado de acordo com:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489- 1;ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído. Uso O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna. Versão evacuação para o exterior Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor. ATENÇÃO! O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. ATENÇÃO! Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados. Versão recirculação O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente. Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado. Nota: O ar reciclado atravès dos filtros carvão vem reintroduzido na cozinha mediante um condutor que canaliza o ar em um lado do móvel. Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida). As instruções da ligação são fornecidas com a unidade periférica de aspiração. Montagem Antes de proceder na instalação do aparelho, verificar que todos os componentes não estejam danificados, em caso contrário contactar o revendedor e não prosseguir com a instalação. Alèm disso, ler com atenção todas as instruções abaixo descritas.

• Utilizar um tubo de evacuação ar que possua a extensão máxima não superior à 5 metros.

• Limitar o numero de curvas na canalização visto que cada curva reduz a eficiência de aspiração comparada a 1 metro linear. (Ex. Utilizando n° 2 curvas a 90°, a extensão da canalização não deverá superar os 3 metros de comprimento).

• Evitar mudanças drásticas de direção.

• Utilizar um ducto com diâmetro de 150 mm constante67 para todo o comprimento.

• Utilizar um conduto de material aprovado através de normas.

• Por inobservância das instruções precedentes o fabricante não responderá por problemas ou ruídos e nenhuma garantia será oferecida.

• Antes de efetuar o furo controlar que na parte interna do móvel, em correspondência à zona de alojamento da coifa, não seja presente a estrutura do móvel ou outros detalhes que poderiam criar problemas para a correcta instalação. Verificar que os volumes da coifa e da placa de cozimento sejam compatíveis com o móvel e assim seja realizável a instalação.

• Antes de inserir os parafusos no móvel, assegurar-se que o produto seja perfeitamente perpendicular à bancada de trabalho. Montagem do painel (apenas para modelos em que o painel não é fornecido com o exaustor) ATTENZIONE! a instalação deve ser realizada apenas por instaladores qualificados. PARA O INSTALADOR: a responsabilidade pela instalação do exaustor, incluindo a verificação da conformidade do kit de fixação eventualmente incluído no produto, permanece como responsabilidade exclusiva do instalador. Seguem-se, a título de exemplo mas não exaustivo, algumas informações úteis para o instalador: − utilize um tipo de PAINEL à prova de fogo (em conformidade com o art.º 30 da IEC/EN 60335-2- 31), adequado às condições de temperatura de funcionamento (pelo menos 80 °C) e humidade (pelo menos 93%) atingidas na aplicação; − peso total do PAINEL utilizado não superior a 1,5 kg; − fixe o PAINEL ao exaustor através dos pontos de fixação. Veja as ilustrações dedicadas à montagem do painel não fornecido com o exaustor. − para a fixação do PAINEL, utilize componentes mecânicos adequados (não incluídos no kit de montagem). A Elica declina qualquer responsabilidade por danos pessoais ou materiais decorrentes da instalação incorreta de placas de gesso cartonado e / ou do produto. Elica Connect O exaustor está equipado com a função Wi-Fi para ligação remota através da App Elica Connect. Requisitos mínimos do sistema:

• Router sem fios 2.4GHz wi-fi b/g/n

• Smartphone Android ou iOS. Verifique nas lojas a compatibilidade da App com a versão do sistema operacional do seu smartphone. Nota: O fabricante ELICA declara que este modelo de eletrodoméstico com aparelho de rádio módulo wi-fi está em conformidade com a Diretiva 2014/53/UE. O equipamento de rádio opera na faixa de frequência ISM de 2,4 GHz, a potência máxima de radiofrequência transmitida não excede 20 dBm (EIRP - Potência efetiva de radiação isotrópica). Avisos:

• Tutela dos dados. Os dados que o aparelho ligado deteta são recolhidos para permitir a utilização de todos os serviços do eletrodoméstico ligado. Informações adicionais sobre os modos de tratamento dos dados recolhidose sobre a política de privacidade estão disponíveis no site www.elica.com.

• Disponibilidade nos países. O serviço Elica Connect está disponível em países específicos. Para mais informações, visite a secção dedicada do site www.elica.com.

• Mudanças futuras. A Elica reserva-se o direito de fazer todas as alterações que julgar úteis para melhorar o serviço Elica Connect. Por conseguinte, as descrições contidas neste manual não são vinculativas e têm um valor indicativo.68 Funcionamento Visor de comandos A

P1. Tecla de abertura / fecho do painel de aspiração. P2. Tecla de luz ON/OFF P3. Tecla de ligação wi-fi

P1. Tecla de abertura / fecho do painel de aspiração Se o painel estiver FECHADO, com uma pressão na tecla P1, o exaustor acender-se-á e o painel de aspiração levantar-se-

Esta operação também dará acesso ao visor de comandos B, que regula o motor e a iluminação. Se o painel estiver ABERTO, com uma pressão na tecla P1, o exaustor desligar-se-á, isto fará fechar o painel de aspiração. Esta operação interrompe imediatamente todas as funções ativas do motor e da iluminação. Nota: Com o painel fechado ou em movimento, o visor de comandos B permanecerá desativado. Quando o painel estiver totalmente aberto, será possível usar o visor B. P2. Tecla de luz ON/OFF Se o painel estiver FECHADO, com uma pressão na tecla P2, o exaustor acender-se-á, o painel de aspiração levantar-se-á e as luzes acender-se-ão apenas com a gaveta totalmente aberta. Se o painel estiver ABERTO, apenas será possível regular o ligar e o desligar das luzes do exaustor. Nota: A tecla de luz P2 não regula o Obscurecimento das luzes e não regula o desligar do exaustor. P3. Tecla wi-fi

• Configuração wi-fi: se a função wi-fi não estiver configurada, pressione por cerca de 2 segundos para entrar no modo de configuração wi-fi e siga as instruções na App para concluir o procedimento. Durante o procedimento de configuração, a tecla ilumina-se indicando o estado da ligação (veja a Tabela de estado do wi- fi) Para interromper o procedimento de configuração do wi-fi, pressione por cerca de 2 segundos quando a tecla estiver acesa com a luz a piscar rapidamente. Uma vez configurada a função wi-fi, se quiser alterá-la, pressione por cerca de 6 segundos para redefinir os parâmetros de wi-fi (a tecla apaga-se) e repita o procedimento de configuração.

• Ativação / desativação wi-fi: após ter efetuado a configuração, pode desativar / ativar a função wi-fi. Pressione por cerca de 2 segundos para desativar / ativar a função wi-fi. A desativação da função não implica a perda dos parâmetros wi-fi. Tabela de estado do wi-fi Tecla wi-fi Estado da ligação do dispositivo Luz apagada Wi-fi não configurado ou apagado Luz acesa fixa Wi-fi ligado Luz a piscar rapidamente Tentativa de ligação ao router wi-fi Luz a piscar lentamente Tentativa de ligação à nuvem Elica Luz acesa com luz a piscar brevemente Receção de um comando via remoto (por ex., ligação do motor ou luz)

Visor de comandos B T1. Tecla de luz ON/OFF69 T2. Tecla de Redução da velocidade de aspiração / Desligar o motor L1. LED de sinalização da velocidade ativa T3. Tecla de Ligação do motor / Aumento da velocidade de aspiração T4. Tecla função “BOOST” – velocidades intensivas - T1: Tecla de luz ON/OFF para acender e apagar a luz. Com uma pressão prolongada da tecla T1 é possível aumentar / diminuir a intensidade da luz. T2: Tecla de redução de velocidade / Desligar o motor prima para diminuir a potência de aspiração, até o exaustor desligar. prima e mantenha premido para desligar diretamente o exaustor. L1: LED de sinalização de velocidade ativa os LED centrais acendem-se conforme a velocidade de aspiração ativa / utilizada: Velocidade 1 - acender-se-á o LED a Velocidade 2 - acender-se-ão os LED a+b Velocidade 3 - acender-se-ão os LED a+b+c T3: Tecla de aumento velocidade prima para ligar o exaustor prima para aumentar a potência de aspiração. T4: Tecla função “BOOST” – velocidades intensivas - prima T4 para ativar a velocidade de aspiração intensiva “BOOST 1”, temporizada para 30 minutos esta temporização prolongada foi concebida para garantir um tempo útil para cozeduras com alto conteúdo de fumos Nota: decorridos os 30 minutos, o exaustor regressará à velocidade de aspiração anteriormente definida *** com o motor aceso em "BOOST 1", prima novamente T4 para ativar a velocidade de aspiração intensiva "BOOST 2", temporizada para 7 minutos Nota: decorridos os 7 minutos, o exaustor regressará à velocidade de aspiração anteriormente definida *** Nota: premindo novamente T4, durante os 7 minutos, regressa-se à velocidade de aspiração anteriormente definida

durante as funções “BOOST1” e “BOOST2” ativas, premindo: T2 regressa-se à velocidade de aspiração anteriormente definida *** T3 regressa-se à 3.ª velocidade de aspiração *** a velocidade de aspiração anterior permanece visualizável através dos LED de aviso L1 se a velocidade intensiva foi definida diretamente com o exaustor desligado, no final da temporização o motor desliga- se.

Durante o uso das funções “BOOST” o símbolo T4 pisca (“BOOST 1”: luz branca - “BOOST 2”: luz azul) Indicadores de Saturação dos filtros A intervalos regulares, o exaustor assinala a necessidade de executar a manutenção dos filtros. LED L1 (a-b-c) aceso com luz a piscar (todas as luzes-piloto piscam simultaneamente): execute a manutenção do filtro de gorduras. LED L1 (a-b-c) aceso com luz alternada (as luzes-piloto acendem-se sequencialmente): execute a manutenção do filtro de carvão ativo Nota: A sinalização de saturação dos filtros é visível dentro dos primeiros 10 segundos depois da ligação do exaustor; dentro deste tempo deve ser executada a redefinição dos indicadores de saturação. Redefinição dos indicadores de saturação dos filtros: Pressão prolongada da tecla T3 LED L1 (a-b-c) liga-se e desliga-se (consoante o tipo de filtro para o qual se executa a redefinição, as luzes-piloto piscam em conjunto ou acendem-se em sequência); será emitido um sinal acústico para confirmar a execução bem-sucedida da redefinição. Ativação do indicador de saturação dos filtros Nota: esta operação deve ser executada com o exaustor desligado. - Filtro de gorduras Este indicador está normalmente ativado 1.ª pressão prolongada das teclas T3 e T2 se o indicador estiver ativo, acende-se a tecla T3 prima a tecla T2, para o desativar se o indicador estiver desativado acende-se a tecla T2 prima a tecla T3, para o ativar - Filtro de carvão ativo Este indicador está normalmente desativado 2.ª pressão prolongada das teclas T3 e T2 se o indicador estiver ativo, acende-se a tecla T3 prima a tecla T2, para o desativar se o indicador estiver desativado acende-se a tecla T2 prima a tecla T3, para o ativar Nota: 3.ª pressão prolongada das teclas T3 e T2 sai-se do menu de definições.70 Manutenção Limpeza Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Filtro antigordura Capta as partículas de gordura provenientes da cozedura. O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram. A montagem e desmontagem dos filtros ante-gordura e dos filtros carvão deve ser realizado com a cesta removível do exaustor em posição aberta. Em seguida,remover o painel frontal,puxando simultaneamente sobre a parte superior de cada um dos lados. O painel gira para a frente,libertando o acesso aos filtros ante-gordura. Fig. 18-21 Filtro de carvão activo (só para a versão filtrante) Retém os odores desagradáveis produzidos durante a preparação de alimentos. Filtro de carvão ativo lavável. O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina). Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C. Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido. Depois de haver retirado os filtros antigorduras, é possível inserir os filtros carvão (não em dotação). Substituição das lâmpadas A coifa è dotada de um sistema de iluminação baseada na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica. Para a substituição das lâmpadas, contatar o centro de serviço autorizado de peças de reposição.71 EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή
