INSTRUKCJA OBSŁUGI EOB8S39WZ - EOB8S39Z ELECTROLUX

PL Instrukcja obsługi | Piekarnik parowy

Osigurač je pregorio.

Parinktys Nustatymai

Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos.

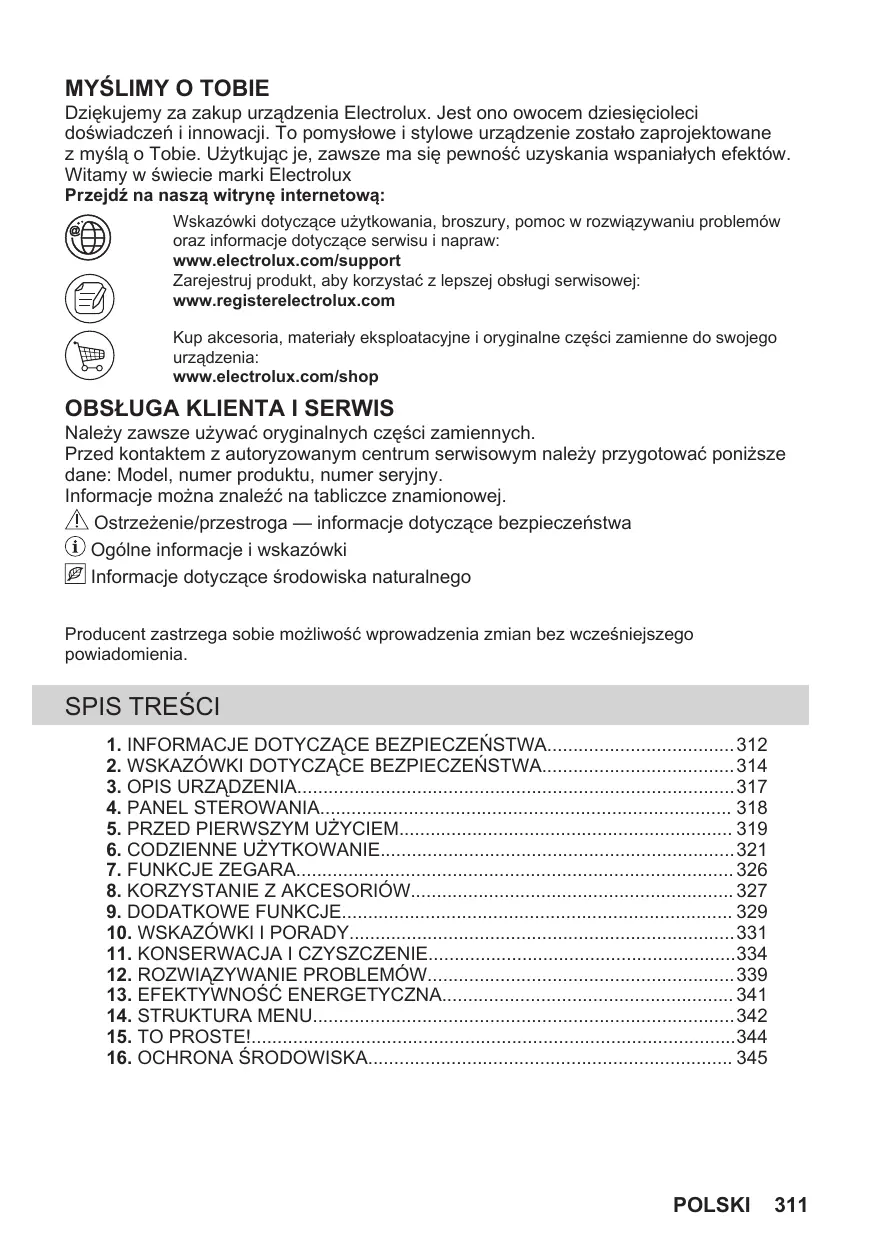

MYŚLIMY O TOBIE Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw: www.electrolux.com/support Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej: www.registerelectrolux.com Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS Należy zawsze używać oryginalnych części zamiennych. Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny. Informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI 1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA312 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA314 3. OPIS URZĄDZENIA317 4. PANEL STEROWANIA 318 5. PRZED PIERWSZYM UŻYCIEM 319 6. CODZIENNE UŻYTKOWANIE321 7. FUNKCJE ZEGARA 326 8. KORZYSTANIE Z AKCESORIÓW 327 9. DODATKOWE FUNKCJE 329 10. WSKAZÓWKI I PORADY331 11. KONSERWACJA I CZYSZCZENIE334 12. ROZWIĄZYWANIE PROBLEMÓW339 13. EFEKTYWNOŚĆ ENERGETYCZNA 341 14. STRUKTURA MENU342 15. TO PROSTE!344 16. OCHRONA ŚRODOWISKA 345

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych • Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem. • Dzieci należy pilnować, aby nie bawiły się urządzeniem. • Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób. • OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia. • Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie. • Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa • Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni. • Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych. • Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym. • Instalacji urządzenia i wymiany jego przewodu zasilającego może dokonać wyłącznie osoba o odpowiednich kwalifikacjach. • Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie. • Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania. • Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem. • OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone, aby uniknąć porażenia prądem elektrycznym. • OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy uważać, aby nie dotknąć grzałek ani powierzchni komory urządzenia. • Do wyjmowania lub wkładania akcesoriów i naczyń należy zawsze używać rękawic kuchennych. • Należy stosować wyłącznie termosondę zalecaną do danego modelu urządzenia. • Aby wymontować prowadnice blach, należy najpierw pociągnąć ich przednią część, a następnie odciągnąć tylną od ścianek bocznych. Zamontować prowadnice blach w odwrotnej kolejności. POLSKI

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą. • Do czyszczenia szyb w drzwiach nie używać ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła. 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 2.1 Instalacja OSTRZEŻENIE! Urządzenie może zainstalować wyłącznie wykwalifikowana osoba. • • • •

Usunąć wszystkie elementy opakowania. Nie instalować ani nie używać uszkodzonego urządzenia. Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia. Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie. Nigdy nie ciągnąć urządzenia za uchwyt. Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne. Zachować minimalne odstępy od innych urządzeń i mebli. Przed zamontowaniem urządzenia należy sprawdzić, czy drzwi otwierają się bez oporu. Urządzenie wyposażono w elektryczny układ chłodzenia. Układ zasilany jest napięciem elektrycznym. Urządzenie do zabudowy musi spełniać wymogi dotyczące stabilności DIN 68930.

Minimalna wysokość szafki (minimalna wysokość szaf‐ ki pod blatem)

Szerokość przedniej części urządzenia

Szerokość tylnej części urządzenia

Głębokość urządzenia

Głębokość części urządze‐ nia do zabudowy

Głębokość z otworzonymi drzwiami

Minimalna wielkość otworu wentylacyjnego. Otwór umieszczony na dole z tyłu

Długość przewodu zasilają‐ cego Przewód jest umiejs‐ cowiony w prawym tylnym rogu

2.2 Podłączenie elektryczne OSTRZEŻENIE! Zagrożenie pożarem i porażeniem prądem elektrycznym. •

Wysokość przedniej części urządzenia

Wysokość tylnej części urządzenia

Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk. Urządzenie musi być uziemione. Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania. Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

Nie stosować rozgałęźników ani przedłużaczy. Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym. Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane. Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi. Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna. Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki. Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową. Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników. W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm. Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

2.3 Sposób używania OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, oparzeniem, porażeniem prądem lub wybuchem.

Nie zmieniać parametrów technicznych urządzenia. Upewnić się, że otwory wentylacyjne są drożne. Nie pozostawiać urządzenia bez nadzoru podczas pracy. Wyłączyć urządzenie po każdym użyciu. Zachować ostrożność podczas otwierania drzwi, gdy urządzenie pracuje. Może dojść do uwolnienia gorącego powietrza. Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą. Nie naciskać na otworzone drzwi. Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania. Ostrożnie otworzyć drzwi urządzenia. Stosowanie składników zawierających alkohol może powodować zmieszanie alkoholu i powietrza. Podczas otwierania drzwi urządzenia nie wolno dopuszczać do kontaktu iskier lub otwartego płomienia z urządzeniem. Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu. OSTRZEŻENIE! Zagrożenie uszkodzeniem urządzenia.

Aby zapobiec uszkodzeniu lub przebarwieniu się emalii: – Nie umieszczać naczyń ani innych przedmiotów bezpośrednio na dnie urządzenia. – Nie należy kłaść folii aluminiowej bezpośrednio na dnie komory urządzenia. – Nie wlewać wody bezpośrednio do gorącego urządzenia. – Nie należy pozostawiać wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia. – Podczas wyjmowania lub wyjmowania akcesoriów należy zachować ostrożność. Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia. Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy. Należy zawsze gotować z zamkniętymi drzwiczkami urządzenia.

Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), nie wolno zamykać drzwi podczas pracy urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki do czasu całkowitego ostygnięcia urządzenia.

drzwi urządzenia. Może dojść do uwolnienia pary. – Po zakończeniu pieczenia parowego otworzyć drzwi z zachowaniem ostrożności.

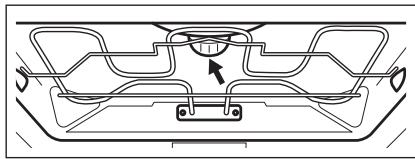

2.6 Oświetlenie wewnętrzne OSTRZEŻENIE! Zagrożenie porażeniem prądem.

2.4 Konserwacja i czyszczenie OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia. •

Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego. Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia. Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym. Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie! Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić. Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów. Stosując aerozol do piekarników, należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na jego opakowaniu.

2.5 Pieczenie parowe

Wydostająca się para może wywołać poparzenia: – Gdy funkcja jest włączona, należy zachować ostrożność przy otwieraniu

POLSKI Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

2.8 Utylizacja OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uduszeniem. •

OSTRZEŻENIE! Zagrożenie oparzeniem i uszkodzeniem urządzenia.

Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych. W ten produkt wbudowano źródło światła o klasie efektywności energetycznej G. Używać wyłącznie żarówek tego samego typu.

Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami. Odłączyć urządzenie od źródła zasilania. Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji. Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

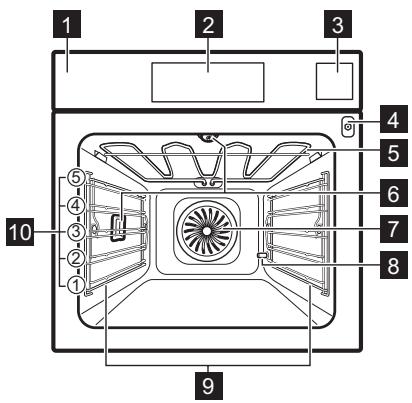

3. OPIS URZĄDZENIA 3.1 Ogólne informacje 1

Otwór rury odkamieniającej

Prowadnice blach, wyjmowane

Poziomy umieszczania potraw

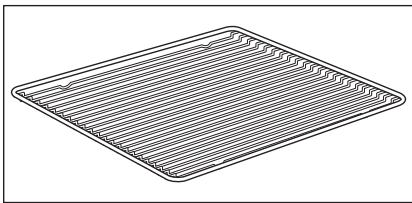

3.2 Akcesoria Ruszt Do naczyń, form do ciast, pieczeni.

Blacha do pieczenia ciasta Do ciast i ciasteczek.

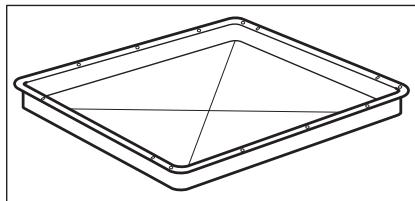

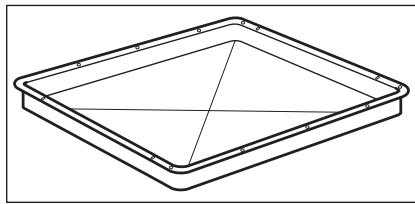

Głęboka blacha Do pieczenia ciasta i mięsa lub do zbierania tłuszczu.

Termosonda Do pomiaru temperatury wewnątrz produktu.

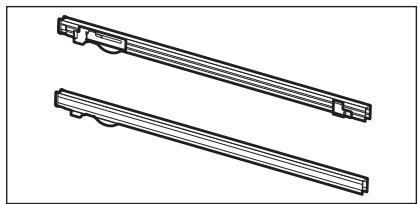

Prowadnice teleskopowe Ułatwiają wkładanie i wyjmowanie rusztów i blach.

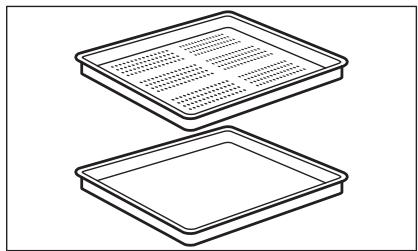

Zestaw do gotowania na parze Jeden nieperforowany i jeden perforowany pojemnik na żywność. Podczas gotowania zestaw do gotowania na parze odprowadza skraplającą się parę wodną od potraw. Do przyrządzania warzyw, ryb, piersi kurczaka. Zestawu nie należy używać do gotowania potraw, które muszą znajdować się w wodzie np. ryż, polenta, makaron.

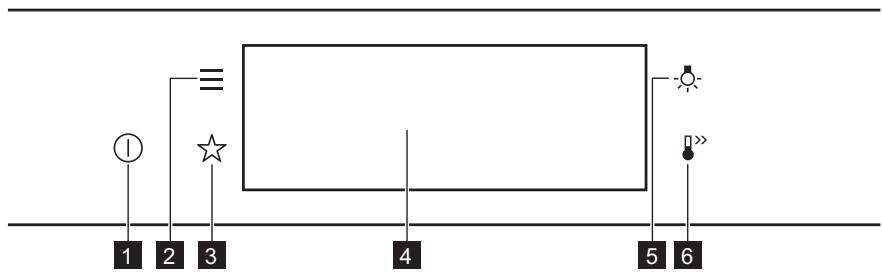

4. PANEL STEROWANIA 4.1 Widok panelu sterowania

Naciśnij i przytrzymaj , aby włączyć lub wyłączyć urządzenie.

Zawiera listę funkcji urządzenia.

Wyświetlenie listy ulubionych ustawień.

Pokazuje aktualne ustawienia urządzenia.

Przełącznik oświetlenia

Włączanie i wyłączanie oświetlenia.

Włączanie i wyłączanie funkcji: Szybkie nagrzewanie.

Naciskaj przycisk Dotknąć powierzchni placem.

Nacisnąć i przytrzymać

Przesunąć palcem po powierzchni.

Dotknąć powierzchni przez 3 sekun‐ dy.

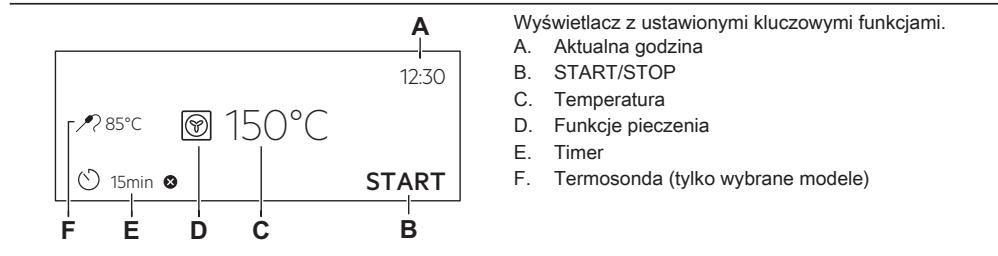

F E D C Wyświetlacz z ustawionymi kluczowymi funkcjami. A. Aktualna godzina B. START/STOP C. Temperatura D. Funkcje pieczenia E. Timer F. Termosonda (tylko wybrane modele)

B Wskaźniki na wyświetlaczu Podstawowe wskaźniki – służą do obsługi wyświetlacza.

Potwierdzenie wyboru lub ustawie‐ nia.

Powrót do po‐ przedniego pozio‐ mu menu.

Anulowanie ostat‐ niej czynności.

Włączanie i wyłączanie opcji.

Alarm dźwiękowy wskaźniki funkcji – po upływie ustawionego czasu pieczenia rozlegnie się sygnał dźwięko‐ wy.

Funkcja jest włączona.

Funkcja jest włączona. Pieczenie kończy się automatycznie.

Alarm dźwiękowy jest wyłączo‐ ny.

Aby ustawić funkcję: Uruchomienie z opóźnieniem.

Anulowanie ustawienia.

5. PRZED PIERWSZYM UŻYCIEM OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

5.1 Czyszczenie wstępne

Wyjąć z urządzenia wszystkie akce‐ soria i prowadnice blach.

Urządzenie i akcesoria należy czyś‐ cić tylko ściereczką z mikrofibry, używając ciepłej wody z łagodnym detergentem.

Umieścić akcesoria i wyjmowane prowadnice blach w urządzeniu.

5.2 Pierwsze połączenie Po podłączeniu urządzenia po raz pierwszy do zasilania na wyświetlaczu pojawi się wiadomość powitalna. Należy ustawić: Język, Jasność wyświetlacza, Dźwięki przycisków, Głośność sygnału, Twardość wody, Aktualna godzina.

5.3 Wstępne nagrzewanie Przed pierwszym użyciem należy wstępnie nagrzać pusty piekarnik. Krok 1 Krok 2

Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach. Ustawić maksymalną temperaturę dla funkcji: Pozostawić włączony piekarnik na 1 godz.

Ustawić maksymalną temperaturę dla funkcji: Pozostawić włączony piekarnik na 15 min.

Podczas nagrzewania z piekarnika może wydobywać się nieprzyjemny zapach i dym. Należy zapewnić odpo‐ wiednią wentylację w pomieszczeniu.

5.4 Jak ustawić: Twardość wody Po podłączeniu piekarnika do gniazda zasilania należy ustawić twardość wody. Użyć paska testowego dołączonego do zestawu do gotowania na parze.

Zanurzyć pasek testowy w wodzie na ok. 1 sekun‐ dę. Nie umieszczać pas‐ ka testowego pod bieżą‐ cą wodą.

Strząsnąć z paska testo‐ wego nadmiar wody.

Po upływie 1 minuty sprawdzić twardość wody w poniższej tabeli.

Ustawić twardość wody: Me‐ nu / Ustawienia / Konfigura‐ cja / Twardość wody.

POLSKI Kolory na pasku testowym będą w dalszym ciągu się zmieniać. Nie sprawdzać twardości później niż w ciągu 1 minuty od wykonania testu. Ustawienie twardości wody można zmienić w menu: Ustawienia / Konfiguracja / Twardość wody.

Tabela przedstawia zakres twardości wody (dH) odpowiadający zwartości wapnia i klasyfikacji wody. Ustawić twardość wody zgodnie z tabelą. Twardość wody

dH Zawartość wapnia (mmol/l)

Zawartość wapnia (mg/l)

Jeśli twardość wody wynosi 4, należy napełniać szufladę na wodę wodą butelkowaną.

6. CODZIENNE UŻYTKOWANIE OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

6.1 Jak ustawić: Funkcje pieczenia Krok 1 Krok 2 Krok 3 Krok 4 Krok 5

Włączyć piekarnik. Na wyświetlaczu pojawi się domyślna funkcja pieczenia. Naciśnij symbol funkcji pieczenia,

aby przejść do podmenu.

Wybrać funkcję pieczenia i nacisnąć: Ustawić: temperaturę. Nacisnąć:

. Na wyświetlaczu pojawi się wskazanie temperatury. .

Nacisnąć: . Termosonda — termosondę można podłączyć w dowolnej chwili przed lub po rozpoczęciu pie‐ czenia. — nacisnąć, aby wyłączyć funkcję pieczenia.

6.2 Jak ustawić: Steamify - Funkcję pieczenia parowego

Włączyć piekarnik. Wybrać symbol funkcji pieczenia i nacisnąć go, aby przejść do podmenu.

. Ustawić funkcję pieczenia parowego. . Na wyświetlaczu pojawią się ustawienia temperatury.

Ustawić temperaturę Rodzaj funkcji pieczenia parowego zależy od ustawionej temperatury.

Para do gotowania na parze

50 - 100 °C Do gotowania na parze warzyw, produktów zbożowych i strączkowych, owoców morza, terrin i legumin.

105 - 130 °C Do przyrządzania potrawek i duszonego mięsa lub ryb, pie‐ czenia chleba i drobiu, a także serników i casserole.

135 - 150 °C Do pieczenia mięsa, casserole, faszerowanych warzyw, ryb i zapiekanek. Dzięki połączeniu działania pary i gorącego po‐ wietrza mięso zyskuje delikatną i soczystą konsystencję, a jednocześnie chrupiącą skórkę. Ustawienie timera spowoduje, że na ostatnie minuty pieczenia włączy się automatycznie grzałka grilla, aby delikatnie przyru‐ mienić potrawę.

155 - 230 °C Do pieczenia dań mięs, ryb, drobiu, wypieków ciasta francu‐ skiego z nadzieniem, tart, babeczek, warzyw oraz innych wy‐ pieków. Ustawienie timera i umieszczenie potrawy na pierwszym po‐ ziomie piekarnika spowoduje, że na ostatnie minuty pieczenia włączy się automatycznie dolna grzałka, aby potrawa miała chrupiący spód.

Nacisnąć pokrywę szuflady na wodę, aby ją otworzyć.

Napełnić szufladę na wodę zimną wodą do maksymalnego poziomu (około 950 ml), aż rozlegnie się sygnał dźwiękowy lub pojawi się komunikat na wyświetlaczu. Taka ilość wody wystarcza na około 50 minut.Nie napełniać szuflady na wodę powyżej maksymalnego poziomu. Grozi to wyciekiem wo‐ dy, jej rozlaniem i uszkodzeniem mebli.

OSTRZEŻENIE! Używać wyłącznie zimnej wody z kranu. Nie używać filtrowanej (zdeminerali‐ zowanej) ani destylowanej wody. Nie używać innych płynów. Nie wlewać do szuflady na wodę łatwopalnych cieczy ani cieczy zawierających alkohol. Krok 8

Wsunąć szufladę na wodę do pierwotnego położenia.

Nacisnąć: . Para pojawi się po upływie ok. 2 min. Gdy piekarnik osiągnie ustawioną temperaturę, rozlegnie się sygnał dźwiękowy.

Gdy w szufladzie kończy się woda, rozlega się sygnał dźwiękowy. Ponownie napełnić szufladę.

Po zakończeniu pieczenia opróżnić szufladę na wodę. Patrz rozdział „Konserwacja i czyszczenie”, . Opróżnianie zbiornika.

W komorze może skroplić się para wodna. Po zakończeniu pieczenia ostrożnie otworzyć drzwi pie‐ karnika. Gdy piekarnik ostygnie, osuszyć komorę miękką szmatką.

6.3 Jak ustawić: Gotowanie wspomagane Każda potrawa w tym podmenu ma przypisaną zalecaną funkcję piekarnika i temperaturę. Można zmienić czas i temperaturę. Do przygotowania niektórych potraw można również użyć funkcji: • Automatyka wag. • Termosonda Stopień wypieczenia potrawy: • Lekko wypieczone albo Mniej • Średnio wypieczone • Dobrze wypieczone albo Więcej Krok 1 Krok 2 Krok 3 Krok 4 Krok 5

Włączyć piekarnik. Nacisnąć:

. Wprowadzić: Gotowanie wspomagane.

Wybrać potrawę lub rodzaj produktu. Nacisnąć:

6.4 Funkcje pieczenia STANDARDOWE Funkcja pieczenia

Zastosowanie Do grillowania cienkich porcji potraw i opiekania chleba.

Grill Do pieczenia dużych kawałków mięsa lub drobiu z kośćmi na jednym poziomie. Do przyrządzania zapiekanek i przyrumieniania. Turbo grill Do jednoczesnego pieczenia na trzech poziomach i do suszenia żywności. Ustaw temperaturę o 20-40°C niższą od temperatury dla funkcji Górna/dolna grzałka. Termoobieg Do przyrządzania produktów gotowych (np. frytek, pieczonych ziemniaków w ćwiart‐ kach, sajgonek itp.), tak aby nadać im chrupkość. Potrawy mrożone Do pieczenia ciasta na jednym poziomie oraz do suszenia żywności. Górna/dolna grzałka

Zastosowanie Do wypieku pizzy. Do intensywnego przyrumieniania i pieczenia potraw z chrupiącym spodem.

Funkcja Pizza Do pieczenia ciast o chrupiącym spodzie oraz do pasteryzowania żywności. Grzałka dolna

SPECJALNE Funkcja pieczenia

Zastosowanie Do pasteryzowania warzyw (np. pikli).

Pasteryzowanie Do suszenia krojonych owoców, warzyw i grzybów. Suszenie Do wstępnego ogrzewania talerzy przed podaniem potraw. Podgrzewanie talerzy Do rozmrażania żywności (warzyw i owoców). Czas rozmrażania zależy od ilości i wielkości zamrożonej żywności. Rozmrażanie Do potraw takich jak lasagne lub zapiekanka ziemniaczana. Do przyrządzania zapie‐ kanek i przyrumieniania. Zapiekanki Do przyrządzania delikatnych, soczystych pieczeni. Termoobieg (niska temp.) Podtrzymywanie temperatury potraw. Podtrzymywanie temp.

POLSKI Funkcja zapewnia oszczędność energii podczas pieczenia. Podczas używania tej funkcji temperatura w komorze może się różnić od temperatury ustawionej. Wyko‐ rzystywane jest ciepło resztkowe. Może nastąpić zmniejszenie mocy grzania. Więcej informacji można znaleźć w rozdziale „Codzienne użytkowanie”, Uwagi dotyczące funkcji: Termoobieg wilgotny.

PAROWE Funkcja pieczenia

Zastosowanie Do gotowania na parze, duszenia, delikatnego opiekania oraz pieczenia ciast i mięs.

Odgrzewanie potraw przy użyciu pary zapobiega wysychaniu ich powierzchni. Ciepło rozprowadzane jest delikatnie i równomiernie, dzięki czemu smak i aromat potraw są takie same jak potraw świeżo przyrządzonych. Tej funkcji można użyć do odgrzewa‐ nia potraw bezpośrednio na talerzu. Można jednocześnie odgrzewać potrawy na wię‐ cej niż jednym talerzu, na różnych poziomach piekarnika. Tej funkcji można użyć do wypieku bardzo dobrego chleba i bułek, dzięki czemu zys‐ kają chrupiącą skórkę, połysk i kolor jak pieczywo z profesjonalnej piekarni.

Chleb Do przyspieszania wyrastania ciasta drożdżowego. Zapobiega wysychaniu powierz‐ chni ciasta i zachowuje jego elastyczność. Wyrastanie ciasta Do gotowania na parze warzyw, przystawek lub ryb Gotowanie na parze Funkcja służy do gotowania delikatnych potraw, takich jak krem, tarty, terriny i ryby. Duża wilgotność

Funkcja jest przeznaczona do pieczenia mięsa, drobiu, potraw z piekarnika i typu cas‐ serole. Dzięki połączeniu działania pary i gorącego powietrza mięso jest delikatne i soczyste, a jednocześnie chrupiące na zewnątrz.

6.5 Uwagi dotyczące funkcji:Termoobieg wilgotny

najwyższą możliwą wydajnością energetyczną.

Funkcji tej użyto w celu potwierdzenia zgodności z wymogami rozporządzeń w zakresie efektywności energetycznej i ekoprojektu (zgodnie z EU 65/2014 i EU 66/2014). Testy zgodnie z normą: IEC/EN 60350-1.

Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach.

Drzwi piekarnika powinny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a piekarnik działał z

Wskazówki dotyczące funkcji Termoobieg wilgotny znajdują się w rozdziale „Wskazówki i porady”.Ogólne zalecenia dotyczące oszczędzania energii znajdują się w rozdziale „Efektywność energetyczna”, Oszczędność energii.

7. FUNKCJE ZEGARA 7.1 Opis funkcji zegara Funkcja zegara

Ustawianie czasu pieczenia Maksymalna wartość: 23 godz. i 59 minut

Ustawianie czynności po zakończeniu odliczania przez zegar

Uruchomienie z opóźnieniem Opóźnienie rozpoczęcia i/lub zakończenia pieczenia. Wydłużenie czasu

Wydłużenie czasu pieczenia

Ustawianie odliczania Maksymalna wartość: 23 godz. i 59 min. Funkcja ta nie ma wpływu na działanie urządzenia.

Monitoruje czas działania funkcji. Stoper - można to włączyć lub wyłączyć.

7.2 Jak ustawić: Funkcje zegara Ustawianie zegara Krok 1

Nacisnąć: Aktualna godzina.

Ustawić czas. Nacisnąć:

Jak ustawić czas pieczenia Krok 1 Krok 2 Krok 3

Wybrać funkcję pieczenia i ustawić temperaturę. Nacisnąć:

Ustawić czas. Nacisnąć:

Wybór opcji zakończenia pieczenia Krok 1 Krok 2 Krok 3 Krok 4

Wybrać funkcję pieczenia i ustawić temperaturę. Nacisnąć:

Ustawić czas pieczenia. Nacisnąć:

Nacisnąć: Zakończ działanie.

Wybrać preferowane: Zakończ działanie.

. Powtarzać tę czynność do czasu wyświetlenia się ekranu głównego.

Jak ustawić opóźnienie rozpoczęcia pieczenia Krok 1 Krok 2 Krok 3 Krok 4

Ustawić funkcję pieczenia i temperaturę. Nacisnąć:

Ustawić czas pieczenia. Nacisnąć:

Nacisnąć: Uruchomienie z opóźnieniem.

. Powtarzać tę czynność do czasu wyświetlenia się ekranu głównego.

Jak wydłużyć czas pieczenia Po upływie 90% czasu pieczenia, jeśli potrawa nie jest jeszcze gotowa, można wydłużyć czas pieczenia. Można również zmienić funkcję pieczenia. Nacisnąć +1 min, aby wydłużyć czas pieczenia.

Jak zmienić ustawienia timera Krok 1 Krok 2 Krok 3

Ustawić wartość dla timera. Nacisnąć:

Podczas pieczenia można w dowolnej chwili zmienić ustawienie czasu.

8. KORZYSTANIE Z AKCESORIÓW OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Wgłębienia zapobiegają również przewróceniu. Wysoka krawędź wokół rusztu zapobiega zsuwaniu się naczyń z rusztu.

8.1 Wkładanie akcesoriów Niewielki występ na górze ma na celu zapewnienie większego bezpieczeństwa.

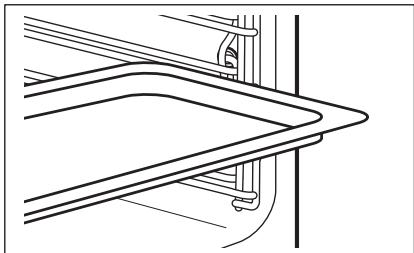

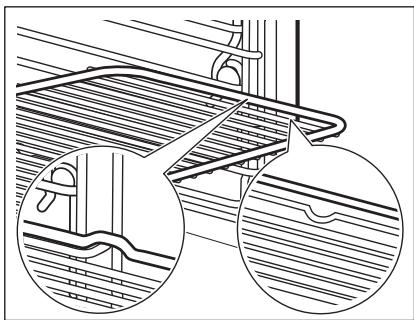

Ruszt: Wsunąć ruszt między prowadnice jednego z po‐ ziomów umieszczania potraw.

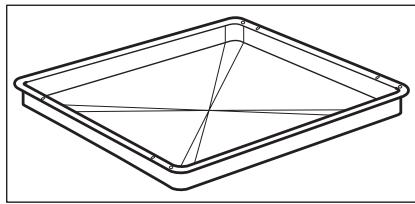

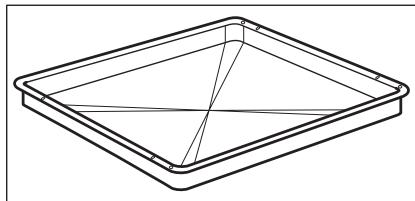

Blacha do pieczenia ciasta / Głęboka blacha: Wsunąć blachę między prowadnice blachy.

8.2 Termosonda Termosonda — mierzy temperaturę wewnątrz potrawy. Można jej używać przy każdej funkcji pieczenia. Dostępne są dwa ustawienia temperatury: Temperatura piekarnika: minimum 120°C.

Temperatura wewnątrz produktu

Aby uzyskać najlepsze efekty pieczenia: Składniki powinny mieć temperatu‐ rę pokojową.

Nie używać do potraw płyn‐ nych.

Podczas pieczenia musi pozostać w po‐ trawie.

Piekarnik oblicza przybliżony czas zakończenia pieczenia. Zależy on od ilości potrawy, ustawionej funkcji piekarnika i temperatury.

8.3 Obsługa urządzenia: Termosonda Krok 1

Ustawić funkcję pieczenia i w razie potrzeby temperaturę piekarnika.

Umieścić: Termosonda.

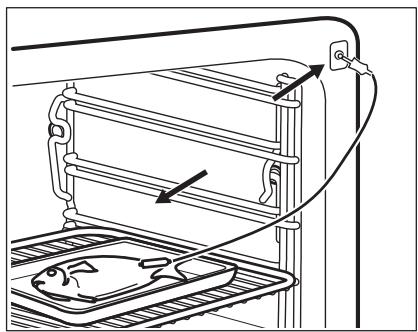

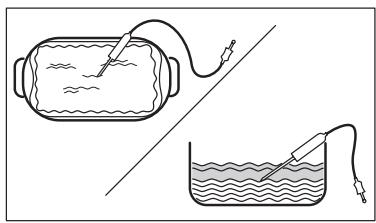

Włóż końcówkę Termosonda w środek mięsa lub ry‐ by; jeśli to możliwe – w najgrubszą część. Upewnij się, że co najmniej 3/4 Termosonda jest wewnątrz potrawy.

Włóź wtyczkę Termosonda do gniazda z przodu piekarnika. Na wyświetlaczu pojawi się wskazanie obecnej temperatury: Termosonda.

— nacisnąć, aby ustawić temperaturę wewnątrz produktu dla termosondy.

Krok 6 • • Krok 7 Krok 8

Włóż końcówkę Termosonda dokładnie w środkowej części zapiekanki. Termosonda powinna być stabilna w jednym miejscu podczas pieczenia. Można w tym celu wykorzystać składnik potrawy o stałej konsystencji. Siliko‐ nowy uchwyt oprzyj o krawędź naczynia do pieczenia Ter‐ mosonda. Końcówka Termosonda nie powinna dotykać dna naczynia do pieczenia.

— nacisnąć, aby wybrać preferowaną opcję: Alarm dźwiękowy — gdy temperatura wewnątrz produktu osiągnie ustawioną wartość, rozlegnie się sygnał dźwiękowy. Alarm dźwiękowy i wyłączenie — gdy temperatura wewnątrz produktu osiągnie ustawioną war‐ tość, rozlegnie się sygnał dźwiękowy i piekarnik wyłączy się.

Wybrać opcję i kilkakrotnie nacisnąć:

, aby przejść do ekranu głównego.

Nacisnąć: . Gdy potrawa osiągnie ustawioną temperaturę, rozlegnie się sygnał dźwiękowy. Można wyłączyć piekarnik lub kontynuować pieczenie, aby uzyskać odpowiedni stopień wypieczenia potrawy. Wyciągnij Termosonda wtyczkę z gniazda i wyjmij potrawę z piekarnika.

OSTRZEŻENIE! Występuje zagrożenie poparzeniem, gdy Termosonda staje się gorąca. Nale‐ ży zachować ostrożność podczas wyjmowania jej z gniazda i z potrawy.

9. DODATKOWE FUNKCJE 9.1 Jak zapisać ustawienia: Ulubione Można zapisać ulubione ustawienia, takie jak: funkcja pieczenia, czas pieczenia, temperatura czy funkcja czyszczenia. W pamięci można zapisać 3 ulubione ustawienia.

Wybrać preferowane ustawienie.

Wybrać opcję: Zapisz aktualne ust.. Nacisnąć +, aby dodać ustawienie do listy: Ulubione. Nacisnąć

– nacisnąć, aby zresetować ustawienie. – nacisnąć, aby anulować ustawienie.

9.2 Blokada panelu Funkcja ta zapobiega przypadkowej zmianie funkcji pieczenia. Krok 1

Ustawić funkcję pieczenia.

— nacisnąć jednocześnie, aby włączyć funkcję.

Aby wyłączyć funkcję, należy powtórzyć krok 3.

9.3 Automatyczne wyłączanie Ze względu na bezpieczeństwo urządzenie wyłącza się po upływie pewnego czasu, jeśli działa funkcja pieczenia i nie zostaną zmienione żadne ustawienia.

POLSKI Funkcja samoczynnego wyłączenia nie działa z funkcjami: Oświetlenie piekarnika, Termosonda, Koniec, Termoobieg (niska temp.).

9.4 Wentylator chłodzący Podczas pracy urządzenia wentylator chłodzący włącza się automatycznie, aby utrzymać niską temperaturę powierzchni urządzenia. Po wyłączeniu urządzenia wentylator chłodzący może nadal pracować do momentu ostygnięcia urządzenia.

10. WSKAZÓWKI I PORADY 10.1 Zalecenia dotyczące pieczenia

Temperatury i czasy gotowania podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepi‐ sów oraz jakości i ilości użytych składników. Nowy piekarnik może piec inaczej niż dotychczas używane urządzenie. W poniższych wskazówkach podano za‐ lecane ustawienia temperatury, czasu pieczenia i poziomu piekarnika dla określonych rodzajów potraw. W przypadku braku ustawień dla specjalnego przepisu należy znaleźć ustawienia dla podobnej potrawy. Więcej zaleceń dotyczących pieczenia jest dostępnych w naszej witrynie internetowej. Aby znaleźć odpowiednie wskazówki dotyczące pieczenia, należy sprawdzić numer produktu (PNC) podany na tabliczce znamionowej umieszczonej na obramowaniu komory urządzenia.

10.2 Termoobieg wilgotny Aby uzyskać najlepsze efekty, należy przestrzegać zaleceń z poniższej tabeli.

Słodkie bułki, 16 szt.

blacha do pieczenia ciasta lub głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

Kruche ciasteczka, 20 szt.

blacha do pieczenia ciasta lub głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

10.3 Termoobieg wilgotny – zalecane akcesoria Należy używać używać naczyń i pojemników w ciemnym kolorze o matowej powierzchni. Pochłaniają one lepiej ciepło niż naczynia w jasnym kolorze o błyszczącej powierzchni.

W ciemnym kolorze, mato‐ wa średnica: 28 cm

W ciemnym kolorze, matowa średnica: 26 cm

Ceramiczne średnica: 8 cm, wysokość: 5 cm

W ciemnym kolorze, mato‐ wa średnica: 28 cm

10.4 Tabele pieczenia na potrzeby ośrodków przeprowadzających testy Informacja dla instytucji wykonujących testy Testy zgodnie z normą: EN 60350, IEC 60350. Pieczenie na jednym poziomie – pieczenie w formach do ciasta

Beztłuszczowy biszkopt

Beztłuszczowy biszkopt

Pieczenie na jednym poziomie – ciastka Użyć trzeciego poziomu piekarnika.

Ciastka, 20 sztuk na blasze, wstępnie nagrzać pusty piekarnik

Ciastka, 20 sztuk na blasze, wstępnie nagrzać pusty piekarnik

POLSKI Pieczenie wielopoziomowe – ciastka

Ciastka, 20 sztuk na blasze, wstępnie nagrzać pusty piekar‐ nik

Beztłuszczowy biszkopt

Szarlotka, 1 foremka do ciasta na kratkę (Ø 20 cm)

Grill Nagrzewać wstępnie pusty piekarnik przez 5 minut. Grill z maksymalnym ustawieniem temperatury

Befsztyk, obrócić po upływie połowy Grill czasu

Informacja dla instytucji wykonujących testy Testy funkcji: Gotowanie na parze. Testy zgodnie z normą IEC 60350-1. Ustawić temperaturę 100°C.

Naczynie (Gastronorm)

Brokuły, wstępnie nagrzać pusty piekarnik

Umieścić blachę do pieczenia na pierwszym pozio‐ mie piekarnika.

Brokuły, wstępnie nagrzać pusty piekarnik

1 x 2/3 perforo‐ wana

Umieścić blachę do pieczenia na pierwszym pozio‐ mie piekarnika.

Aż tempera‐ tura w najzim‐ niejszym miejscu osiągnie 85°C.

Umieścić blachę do pieczenia na pierwszym pozio‐ mie piekarnika.

11. KONSERWACJA I CZYSZCZENIE OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

11.1 Uwagi dotyczące czyszczenia Przód urządzenia należy czyścić tylko ściereczką z mikrofibry zwilżoną ciepłą wodą z łagod‐ nym detergentem. Użyć roztworu czyszczącego, aby wyczyścić metalowe powierzchnie. Środki czyszczą‐ ce

Usunąć plamy za pomocą łagodnego detergentu.

Czyścić komorę po każdym użyciu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

Codzienne użyt‐ kowanie

Nie pozostawiać gotowych potraw w urządzeniu na dłużej niż 20 minut. Po każdym użyciu należy osuszyć komorę tylko ściereczką z mikrofibry.

Po każdym użyciu należy wyczyścić wszystkie akcesoria i pozostawić do wyschnięcia. Do czyszczenia należy użyć tylko ściereczki zwilżonej ciepłą wodą z dodatkiem łagodnego de‐ tergentu. Nie myć akcesoriów w zmywarce. Akcesoria

Do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniu nie należy używać ścier‐ nych środków czyszczących ani przedmiotów o ostrych krawędziach.

11.2 Sposób wyjmowania: Prowadnice blach Wyjąć prowadnice blach, aby wyczyścić piekarnik.

Wyłączyć piekarnik i zaczekać, aż ostygnie.

Ostrożnie pociągnąć prowadnice blach w górę i zdjąć z przedniego za‐ czepu.

Odciągnąć przednią część prowadnic blach od bocznej ścianki.

Wyciągnąć prowadnice z tylnego za‐ czepu.

Zamontować prowadnice blach w odwrotnej kolejności.

11.3 Sposób użycia: Czyszczenie parowe Przed rozpoczęciem: Wyłączyć piekarnik i zaczekać, aż ostygnie.

Wyjąć wszystkie akcesoria i wyjmowa‐ ne prowadnice blach.

Umyć dno komory i wewnętrzną szy‐ bę drzwi miękką szmatką zwilżoną ciepłą wodą z dodatkiem łagodnego detergentu.

Napełnić szufladę na wodę do maksymalnego poziomu, aż rozlegnie się sygnał lub pojawi się ko‐ munikat na wyświetlaczu.

Wybrać: Menu / Czyszczenie. Funkcja

Czyszczenie parowe plus

Standardowe czyszczenie Spryskać komorę detergentem.

Nacisnąć . Postępować zgodnie ze wskazówkami na wyświetlaczu. Po zakończeniu czyszczenia rozlegnie się sygnał dźwiękowy. Nacisnąć dowolny symbol, aby wyłączyć sygnał.

Gdy działa funkcja, oświetlenie jest wyłączone.

Po zakończeniu czyszczenia: Wyłączyć piekarnik.

Gdy piekarnik ostygnie, osuszyć komorę miękką szmatką.

Pozostawić otwarte drzwi piekarni‐ ka do czasu wyschnięcia komory.

11.4 Przypomnienie o czyszczeniu. Po wyświetleniu przypomnienia zaleca się czyszczenie. Użyć funkcji: Czyszczenie parowe plus.

11.5 Obsługa urządzenia: Odkamienianie Przed rozpoczęciem: Wyłączyć piekarnik i zaczekać, aż ostygnie.

Wyjąć wszystkie akcesoria.

Upewnić się, że szuflada na wodę jest pusta.

Czas trwania pierwszej części: ok. 100 min Krok 1

Umieścić głęboką blachę na pierwszym poziomie piekarnika.

Wlać 250 ml środka do usuwania kamienia do szuflady na wodę.

Napełnić pozostałą część szuflady na wodę do maksymalnego poziomu, aż rozlegnie się sygnał lub pojawi się komunikat na wyświetlaczu.

Wybrać opcję: Menu / Czyszczenie.

Włączyć funkcję i postępować zgodnie ze wskazówkami na wyświetlaczu. Rozpocznie się pierwsza część procedury odkamieniania.

Po zakończeniu pierwszej części procedury należy opróżnić głęboką blachę i ponownie umieścić ją na pierwszym poziomie piekarnika.

Czas trwania drugiej części: ok. 35 min Krok 7

Napełnić pozostałą część szuflady na wodę do maksymalnego poziomu, aż rozlegnie się sygnał lub pojawi się komunikat na wyświetlaczu.

Po zakończeniu działania funkcji wyjąć głęboką blachę.

Gdy działa funkcja, oświetlenie jest wyłączone.

Po zakończeniu odkamieniania: Wyłączyć piekarnik.

Gdy piekarnik ostygnie, osuszyć ko‐ morę miękką szmatką.

Pozostawić otworzone drzwi piekar‐ nika do czasu wyschnięcia komory.

Jeśli po przeprowadzeniu procedury odkamieniania w piekarniku pozostanie jeszcze kamień, na wyświetla‐ czu pojawi się wskazówka, aby powtórzyć procedurę.

11.6 Przypomnienie o odkamienianiu Piekarnik wyświetla dwa rodzaje przypomnień o odkamienianiu. Przypomnienia o odkamienianiu nie można wyłączyć. Typ

Wstępne przypomnienie

Informuje o zalecanym odkamienieniu piekarnika.

Właściwe przypomnienie

Informuje o wymaganym odkamienieniu piekarnika. Jeśli po wyświetleniu właściwe‐ go przypomnienia piekarnik nie zostanie odkamieniony, nastąpi wyłączenie funkcji parowych.

11.7 Obsługa urządzenia: Płukanie Przed rozpoczęciem: Wyłączyć piekarnik i zaczekać, aż ostygnie.

Wyjąć wszystkie akcesoria.

Umieścić głęboką blachę na pierwszym poziomie piekarnika.

Napełnić szufladę na wodę do maksymalnego poziomu, aż rozlegnie się sygnał lub pojawi się ko‐ munikat na wyświetlaczu.

Wybrać opcję: Menu / Czyszczenie / Płukanie. Czas trwania: około 30 minut

Włączyć funkcję i postępować zgodnie ze wskazówkami na wyświetlaczu.

Po zakończeniu działania funkcji wyjąć głęboką blachę.

Gdy działa funkcja, oświetlenie jest wyłączone.

11.8 Przypomnienie o osuszeniu Po zakończeniu pieczenia parowego na wyświetlaczu pojawi się podpowiedź, aby osuszyć piekarnik. Nacisnąć TAK, aby osuszyć piekarnik.

11.9 Obsługa urządzenia: Osuszanie Umożliwia osuszenie komory piekarnika po zakończeniu pieczenia parowego lub czyszczenia parowego. Krok 1

Upewnić się, że piekarnik ostygł.

Wyjąć wszystkie akcesoria.

Wybierz menu: Czyszczenie / Osuszanie.

Postępować zgodnie ze wskazówkami wyświetlanymi na ekranie.

11.10 Obsługa urządzenia: Opróżnianie zbiornika Należy używać tej funkcji po zakończeniu pieczenia parowego, aby usunąć pozostałości wody z szuflady na wodę. Przed rozpoczęciem: Wyłączyć piekarnik i zaczekać, aż ostygnie.

Wyjąć wszystkie akcesoria.

Umieścić głęboką blachę na pierwszym poziomie piekarnika.

Wybrać opcję: Menu / Czyszczenie / Opróżnianie zbiornika. Czas trwania: 6 minut

Włączyć funkcję i postępować zgodnie ze wskazówkami na wyświetlaczu.

Po zakończeniu działania funkcji wyjąć głęboką blachę.

Gdy działa funkcja, oświetlenie jest wyłączone.

11.11 Sposób demontażu i montażu: Drzwi Drzwi i wewnętrzne szyby można wymontować w celu ich wyczyszczenia. Liczba szyb różni się w zależności od modelu.

UWAGA! Ostrożnie obchodzić się z szybami, uważając zwłaszcza na krawędzie przedniej szyby. Szkło może pęknąć.

OSTRZEŻENIE! Drzwi są ciężkie. Krok 1

Całkowicie otworzyć drzwi.

Unieść i docisnąć dźwignie zacisko‐ we (A) na obu zawiasach drzwi.

Przymknąć drzwi piekarnika do pierwszej pozycji otwarcia (kąt około 70°). Chwycić drzwi po obu stronach i odciągnąć je pod kątem do góry od piekarnika. Umieścić drzwi zewnętrzną stroną w dół na miękkim i stabilnym podłożu.

Chwycić listwę drzwi (B) za górną krawędź drzwi po obu stronach i na‐ cisnąć do środka, aby zwolnić za‐ trzaski.

Pociągnąć listwę drzwi do przodu, aby ją zdjąć.

Przytrzymując pojedynczo szyby w górnej krawędzi, wyciągnąć je z prowadnicy.

Umyć szybę wodą z dodatkiem mydła. Ostrożnie wytrzeć szybę do sucha. Nie myć szyb w zmywarce.

Po zakończeniu czyszczenia wyko‐ nać powyższe czynności w odwrot‐ nej kolejności.

Zamontować najpierw mniejszą szybę, a następnie większą oraz drzwi. Wkładając szyby, należy upewnić się, że znajdują się one w prawidłowym położeniu – w przeciw‐ nym razie może dojść do przegrzania się drzwi piekarnika.

11.12 Sposób wymiany: Oświetlenie OSTRZEŻENIE! Zagrożenie porażeniem prądem. Żarówka może być gorąca. Przed wymianą żarówki oświetlenia: Krok 1

Wyłączyć piekarnik. Odczekać, aż piekarnik ostygnie.

Odłączyć piekarnik od zasilania.

Umieścić ściereczkę na dnie komo‐ ry.

Obrócić szklany klosz, aby go zdjąć.

Zdjąć metalowy pierścień, a następnie wyczyścić szklany klosz.

Wymienić żarówkę na nową, odporną na temperaturę 300 °C.

Zamocować metalowy pierścień do szklanego klosza i zamontować go.

Wymontować prowadnice blach po le‐ wej stronie, aby uzyskać dostęp do lam‐ py.

Do demontażu osłony użyć śrubokręta z końcówką Torx 20.

Zdjąć i wyczyścić metalową ramę i usz‐ czelkę.

Wymienić żarówkę na nową, odporną na temperaturę 300°C.

Zamontować metalową ramę i uszczel‐ kę. Dokręcić wkręty.

Zamontować prowadnice blach po lewej stronie.

12. ROZWIĄZYWANIE PROBLEMÓW OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

12.1 Co zrobić, gdy...

Urządzenie nie włącza się lub nie nagrzewa się Możliwa przyczyna

Urządzenia nie podłączono do zasilania lub podłączono Sprawdzić, czy urządzenie podłączono prawidłowo do nieprawidłowo. zasilania. Nie ustawiono aktualnego czasu.

Ustaw zegar. Szczegółowe informacje można znaleźć w Funkcje zegara rozdziale, Jak ustawić: Funkcje zega‐ ra.

Drzwi nie są prawidłowo zamknięte.

Zadziałał bezpiecznik.

Sprawdzić, czy problem nie jest związany z bezpieczni‐ kiem. Jeśli problem wystąpi ponownie, należy skontak‐ tować się z wykwalifikowanym elektrykiem.

Urządzenie Blokada uruchomienia zaświeci się.

Patrz rozdział „Menu”, podmenu opcji: Opcje.

Podzespoły Opis Żarówka oświetlenia jest przepalona.

Przerwa w zasilaniu zawsze powoduje przerwanie czyszczenia. Powtórzyć

Środek zaradczy Wymienić żarówkę oświetlenia; szczegółowe informa‐ cje znajdują się w rozdziale „Konserwacja i czyszcze‐ nie”, Sposób wymiany: Lampa.

czyszczenie, jeśli zostało przerwane na skutek przerwy w zasilaniu.

12.2 Jak postępować: Kody błędów Gdy wystąpi błąd oprogramowania, na wyświetlaczu pojawia się komunikat o błędzie. W poniższej tabeli przedstawiono problemy, które użytkownik może rozwiązać samodzielnie.

F111 - Termosonda jest nieprawidłowo włożone do gniazda.

Całkowicie włożyć Termosonda do gniazda.

F240, F439 – pola dotykowe na wyświetlaczu nie dzia‐ łają prawidłowo.

Wyczyścić powierzchnię wyświetlacza. Upewnić się, że na polach dotykowych nie ma zabrudzeń.

F908 – układ elektroniczny urządzenia nie może na‐ wiązać połączenia z panelem sterowania.

Włącz i wyłącz urządzenie.

12.3 Dane serwisowe Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

POLSKI Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się na przedniej ramie komory urządzenia. Nie usuwaj tabliczki znamionowej z komory piekarnika. Zalecamy zapisanie w tym miejscu danych: Model (MOD.)

Numer produktu (PNC)

Numer seryjny (S.N.)

13. EFEKTYWNOŚĆ ENERGETYCZNA 13.1 Informacje o produkcie i karta produktu zgodnie z przepisami UE dotyczącymi ekoprojektu i oznakowania energetycznego Nazwa dostawcy

Dane identyfikacyjne modelu

COB8S39Z 944032076 EOB8S39X 944032073 EOB8S39Z 944032075 KOBBS39X 944032072 LOB8S39Z 944032098

Wskaźnik efektywności energetycznej

Klasa sprawności energetycznej

Zużycie energii przy standardowym obciążeniu, tryb konwencjonal‐ 1.09kWh/cykl ny Zużycie energii przy standardowym obciążeniu, tryb wymuszonej wentylacji

Piekarnik do zabudowy

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego -- Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i grille – Metody pomiaru wydajności.

13.2 Oszczędzanie energii Urządzenie wyposażono w funkcje umożliwiające oszczędzanie energii podczas codziennego pieczenia. Upewnij się, że drzwi urządzenia są zamknięte podczas jego pracy. Nie otwieraj zbyt często drzwi podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i prawidłowo umieszczona. Korzystanie z metalowych naczyń pozwala oszczędzać energię. Gdy nie jest to konieczne, nie należy wstępnie nagrzewać urządzenia przed rozpoczęciem pieczenia. Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem. Pieczenie z termoobiegiem Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu. Ciepło resztkowe Jeśli włączony jest program z Czas trwania , a czas gotowania jest dłuższy niż 30 minut, w niektórych funkcjach urządzenia grzałki automatycznie wyłączają się wcześniej. Wentylator i oświetlenie będą nadal działać. Po wyłączeniu urządzenia na wyświetlaczu

pojawia się informacja o cieple resztkowym. Ciepło resztkowe można wykorzystać do utrzymania temperatury potrawy. Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę urządzenia do minimum na 3-10 min przed zakończeniem pieczenia. Dzięki ciepłu resztkowemu wewnątrz urządzenia potrawy będą się nadal piec. Używać ciepła resztkowego do podgrzewania innych potraw. Podtrzymywanie temperatury potraw Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy. Na wyświetlaczu pojawi się wskaźnik ciepła resztkowego lub temperatura. Pieczenie z wyłączonym oświetleniem Wyłączyć oświetlenie podczas pieczenia. Oświetlenie należy włączać tylko wtedy, gdy jest potrzebne. Termoobieg wilgotny Funkcja zapewnia oszczędność energii podczas pieczenia. Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach. Oświetlenie można ponownie włączyć, ale wpłynie to niekorzystnie na oszczędność energii.

14. STRUKTURA MENU 14.1 Menu Pozycja menu

Gotowanie wspomagane

Wyświetlenie listy programów automatycznych.

Wyświetlenie listy programów czyszczenia.

Wyświetlenie listy ulubionych ustawień.

Służy do konfiguracji urządzenia.

Służy do konfiguracji urządzenia.

Wyświetlanie informacji o wersji oprogramowania i konfiguracji.

14.2 Podmenu: Czyszczenie Podmenu

Procedura osuszania komory z pozostałości skroplonej pary wodnej po użyciu funkcji parowych

Opróżnianie zbiornika

Procedura usuwania pozostałości wody z szuflady na wodę po użyciu funkcji pa‐ rowych.

Czyszczenie parowe plus

Dokładne czyszczenie

Czyszczenie obwodu generatora pary z osadzonego kamienia

Procedura czyszczenia obwodu generatora pary po regularnym korzystaniu z funkcji parowych.

14.3 Podmenu: Opcje Podmenu

Oświetlenie piekarnika

Włączanie i wyłączanie oświetlenia.

Blokada uruchomienia

Zapobiega przypadkowemu uruchomieniu urządzenia. Gdy opcja ta jest włączo‐ na, tekst Blokada uruchomienia pojawi się na wyświetlaczu po włączeniu urzą‐ dzenia. Aby korzystać z urządzenia, należy wybrać litery kodu w kolejności alfa‐ betycznej. Dostęp do timera, funkcji zdalnego sterowania i oświetlenia możliwy jest z opcją tą włączoną.

Skraca czas nagrzewania. Opcja ta jest dostępna tylko dla niektórych funkcji urządzenia.

Przypomnienie o czyszcze‐ niu.

Włączanie i wyłączanie przypomnienia.

Włączanie i wyłączanie zegara.

Zmiana formatu wyświetlanego wskazania czasu.

14.4 Podmenu: Konfiguracja Podmenu

Ustawia język urządzenia.

Jasność wyświetlacza

Ustawia jasność wyświetlacza.

Włącza i wyłącza dźwięk pól dotykowych. Nie jest możliwe wyłączenie sygnaliza‐ cji dźwiękowej dla:

Ustawia głośność dźwięku przycisków i sygnałów.

Ustawia twardość wody.

Ustawia aktualną godzinę i datę.

Kod włączenia/wyłączenia: 2468

Wersja oprogramowania

Informacje na temat wersji oprogramowania.

Wyzeruj wszystkie ustawie‐ nia

Przywraca ustawienia fabryczne.

15. TO PROSTE! Przed pierwszym użyciem należy ustawić: Język

Jasność wy‐ świetlacza

Dźwięki przycis‐ ków

Zapoznać się z podstawowymi ikonami na panelu sterowania i wyświetlaczu: / Włącz / Wyłącz

Rozpoczęcie korzystania z urządzenia Szybkie urucho‐ mienie

Włączanie urządze‐ Krok 1 nia i rozpoczęcie pie‐ czenia z domyślnymi Nacisnąć i przytrzy‐ ustawieniami tempe‐ mać: . ratury i czasu dla da‐ nej funkcji.

Szybkie wyłączenie Wyłączanie urządze‐ nia, dowolnego ekra‐ nu lub komunikatu w dowolnym momen‐ cie.

— wybrać Nacisnąć: preferowaną funkcję.

- naciśnij i przytrzymaj, aż urządzenie wyłączy się.

Rozpoczęcie pieczenia Krok 1

- nacisnąć, aby włą‐ czyć urządzenie.

- wybrać funkcję pie‐ czenia.

- ustawić temperatu‐ rę / .

- nacisnąć, aby po‐ twierdzić.

- nacisnąć, aby roz‐ począć pieczenie.

Gotowanie na parze – Steamify Ustawić temperaturę. Rodzaj funkcji pieczenia parowego zależy od ustawionej temperatury. Para do gotowania na parze

POLSKI Jak szybko przyrządzać potrawy Zaleca się korzystanie z programów automatycznych, aby szybko przyrządzać potrawy z wykorzysta‐ niem domyślnych ustawień: Gotowanie wspomagane

Nacisnąć: Goto‐ wanie wspomagane.

Krok 4 Wybrać potrawę.

Korzystanie z szybkich funkcji do ustawienia czasu pieczenia 10% — wykończenie potrawy Aby wydłużyć czas pieczenia, należy nacisnąć +1min. Funkcja 10% — wykończenie potrawy umożliwia wydłu‐ żenie czasu pieczenia, gdy do zakończenia pieczenia pozostało 10% ustawionego czasu.

Czyszczenie urządzenia za pomocą funkcji czyszczenia parowego Krok 1

Czyszczenie lekkich zabrudzeń

Czyszczenie parowe plus

Dokładne czyszczenie.

Czyszczenie obwodu generatora pary z osadzonego kamienia

Czyszczenie obwodu generatora pary po częstym korzystaniu z funkcji parowych

16. OCHRONA ŚRODOWISKA Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Dvierka úplne zatvorte.
