| Typ produktu | Uchwyt-zasilacz do lustrzanki cyfrowej |
| Marka | Nikon |
| Kompatybilny model | Nikon D80 |
| Wymiary (dł. × gł. × wys.) | 138 × 73,5 × 110 mm |
| Waga (bez baterii) | około 230 g |
| Zasilanie | Jeden lub dwa akumulatory litowo-jonowe EN-EL3e lub sześć baterii AA (alkalicznych, NiMH, litowych lub Ni-Mn) |
| Żywotność (EN-EL3e) | Około 5000 zdjęć (dwa akumulatory) lub 2500 zdjęć (jeden akumulator) |
| Żywotność (baterie alkaliczne AA) | Około 480 zdjęć |
| Temperatura pracy | 0 – +40 °C |
| Główne funkcje | Spust pionowy, główne i pomocnicze pokrętło sterowania, przycisk AE-L/AF-L, blokada sterowania, gwint do statywu |
| Dołączony uchwyt na baterie | MS-D200 |
| Środki ostrożności | Używać tylko z D80; nie używać akumulatorów EN-EL3a/EN-EL3 ani uchwytów MS-D100/MS-D70; zakrywać osłonę styków, gdy nie jest używana |
| Konserwacja | Czyścić styki suchą szmatką; wyjąć baterie w przypadku dłuższego nieużywania; nie demontować |
| Naprawa | W przypadku awarii zlecić kontrolę autoryzowanemu serwisowi Nikona |
| Dostępne części zamienne | Uchwyt na baterie MS-D200, osłona styków |
Często zadawane pytania - POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 NIKON
Pytania użytkowników dotyczące POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 NIKON
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Akcesoria fotograficzne w formacie PDF za darmo! Znajdź swoją instrukcję POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 - NIKON i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 marki NIKON.
INSTRUKCJA OBSŁUGI POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 NIKON

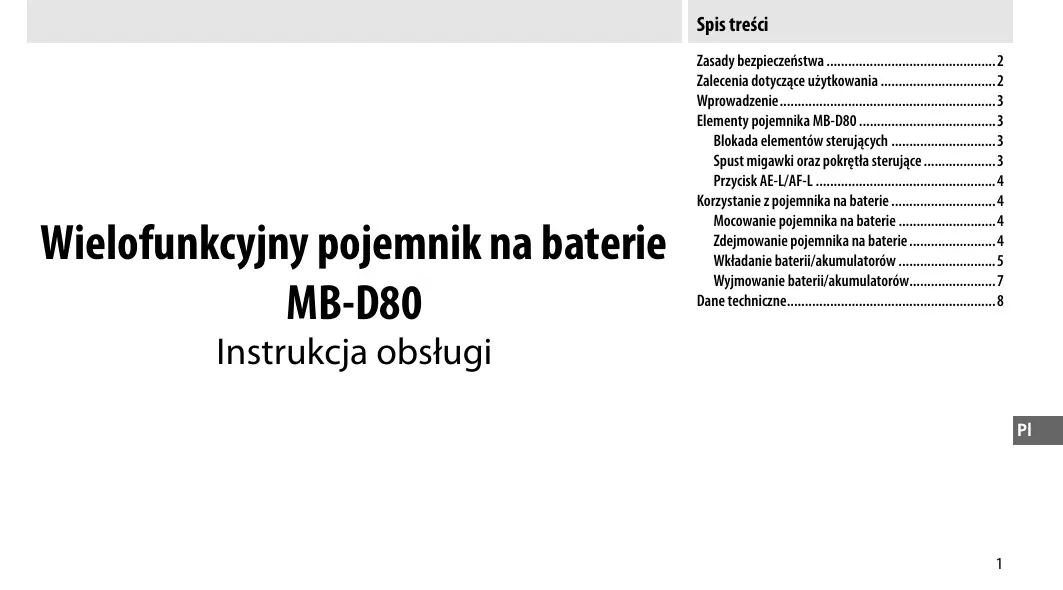

Wielofunkcyjny pojemnik na baterie MB-D80
Instrukcja obslugi
Zasady bezpieczneistwa 2
Zalecenia dotyczne uzytkowania 2
Wprowadzenie 3
Elementy poujemnika MB-D80 3
Blokada elementów sterujycyh 3
Spust migawki orazPokretla sterujuce 3
Przycisk AE-L/AF-L 4
Korzystanie z pojemnika na baterie 4
Mocowanie pojemnika na baterie 4
Zdejmowanie pojemnika na baterie 4
Wkladanie baterii/akumulatorów 5
Wyjmowanie baterii/akumulatorów. 7
Dane techniczne 8
Zasady bezpieczneistwa
Aby zapewnic prawidowe dzialanie urzadzenia, przyrozprésęciem uzytkowania naleź dokkadnie przyczycyść ninięsza instrukcję obśglu. Po przyczytaniu naleź umieść są w miajscu dostepnym dla wsztkich osob, krórekorzystaja z togo produktu.
Zalecenia dotyczne uzytkowania
- Pojemnik MB-D80 jest przyznaczony do uzytku wyłączenia ze zgodnymi urzadzeniami.
- Nie wolno go uzywać z akumulatorami lub koszykami na baterie, ktoreNie sąazolecne w tej instrukcjbi obstruki. Pojemnika MB-D80 nieMZA uzywać z akumulatorami litowo-jonowymi EN-EL3a/EN-EL3 lub koszykami na baterie MS-D100 i MS-D70.
Gdy pojemnik MB-D80 jest nieuzywanya, naleź zalozycz oslone stykol, aby zapobiec zwarciom elektrycznym spowodowanych przy kontakt metalowych przyzmietów zsty kami zasilania. - Po wyȩciu koszyka na baterie z pojemnika MB-D80 naleźwy jejć bateri i umieść koszyk w pojemniku, aby zapobiec zwarciom elektrycznym spowodowyam przy kontak t z innymi metalowymi przemniotami.
Gdyby z pojemnika na bateriezaczaj wydobywać sie dym lub nietypowy zapach, nalezy natychmiast zoćnicź jejogo uzywanie. Po wyjciu baterii urzadzenia nalezy przypekazac sprezedawy lub autoryzowanemu serwisowirfmy Nikon do kontroli. - Pojemnik MB-D80 nie jest wyposzaźny w przyȩcznik zasilania. Do sączania i wymiȩczania zasilania sluzy przyȩcznik zasilania znejduźćsi na apparęcie.
Akumulatory EN-EL3e
Wydajnosć akumulatorów EN-EL3e spada w temperaturze ponizej 10^ . Naleź upewnić, ze akumulator jest w pelni naładowany, a w cieplym sązyme mistręzycz go do aparatu. Zimne akumulatory poogržaniu moga odzyskać czȩc energia.
Baterie typu AA
Ze wzgledu na ograniczona pojemnosc baterii alkalicznych LR6 oraz baterii niklowomanganowych ZR6 typu AA nały uzywac tylko wtedy, gdy wsystkie innate zrodla zasilania są niedostepne. Nie nały uzywac w niskich temperaturach. Uzywane w pojemniku na baterie MB-D80 baterie typu AA majormiejsza pojemnosc niz baterie EN-EL3e. Najwyższa wydajnosc przy osiąnacja, uzywajac baterii EN-EL3e.
Zywotnosc baterii typu AA zalezy od ich producenta i warunkow przechowywnia; w niedtorych przypadkach moga prezesta dzialac przed uplywem terminu waźnosci. Nalezy pamietac, ze zwyotnosc baterii typu AA spada gwaltownie w temperaturach ponizej 20^
Wprowadzenie
Dziekujemy za zakup wielofunkcyjnégo pojemnika na baterie MB-D80 przyznaczonego do uzytku z lustrzankami cyfrowymi Nikon D80. Pojemnik MB-D80 mistręcki jeder lub dwa akumulatory EN-EL3e lub sześć baterii typu AA (alkalicznych, niklowo-wodorkowych, litowych lub niklowo-manganowych) oraz udostepnia dodatkowy spust migawki, przyczisk AE-L/AF-L oraz glówn i pomocnicze pokretło sterowania sąȩczode fotografia w poźycji pionowej.
Elementy povemnika MB-D80 (rysunek A)
① Osłona stykowski
② Styki sygnalu
③ Styki zasilania
④ Głowne pewkretto sterujuace
⑤ Przycisk AE-L/AF-L
⑥ Pokrywa komory baterii
⑦Zatrzask komory baterii
⑧ Pokretto monocawania
(9) Šruba mocujęca
Uchwyt naPokrywekomorybaterii
11 Spust migawki
⑫ Blokada elementów sterujczych
⑬ Pomocnicze Pokretto sterujuace
Gniazdo mocowania statywu
⑤ Komora baterii
(16)Zatrzask baterii
Gniazdo L (Ilew)
18 Gniazdo R (prawe)
19 Koszyk na baterie MS-D200
20 Styki zasilania koszyka na baterie
Koszyk na baterie MS-D200 jest fabrycznych wólozny do pewemnika MB-D80. Informacja na temat wyjmowania koszyka na baterie przyznaweść w czeci „Wyjmowanie baterii".
Blokada elementów sterujacych
Blokada elementów sterujuych (rysunek A-②) sluzy do blokowania spustu migawki, przycisku AE-L/AF-L oraz glówno i pomocniczegoPokręta sterujuego, ktore znajduja sie na pojemniku MB-D80, aby zapobiec niedamierzonemu uzyciu. Przed uzyciem tych elementów sterujuych w celu fotografiagowania w poźcyj pionowej wybierz ,aby zwolnić blokade.
Blokada elementów sterujacych niePELLNI fungkci przyęzne zasilania. Aby wączyc lub wączyc aparat, nały uzyć przyȩzne zasilania znejduźego sie na aparacie.
Spust migawki orazPokretla sterujace
Pojemnik MB-D80 wyposzaźno w spust migawki (rysunek A-11), glówne tkrepto sterujuć (rysunek A-4) oraz pomocnicze tkrepto sterujuć (rysunek A-13), z tkórchych sążystac podczas fotografowania w pozycj pionowej. Te elementy sterujuć pelnią te same funkcie, co ich odpowiedniki znjdujugć sie na aparacie. Wieciej informaci sążna znalezć w Instrukcji ob.§ugi aparatu.
Zmiany ustawienia uzytkownika 15 (Pokretla sterow.) dotyczagakopretet sterowania znajdujacyi na popemniku MB-D80.Szczegolowe informaceznajduja siwInstrukci obslugi aparatu.
Korzystanie z pojemnika na baterie
Przycisk AE-L/AF-L
Pojemnik MB-D80 wyposzazone w dodatkowy przycisk AE-L/AF-L, z którego möglich korzystac podczas fotografwomania w pozycji pionowej. Pehni on te same funkcie, co przycisk AE-L/ AF-L na aparacie, a是我的a zielanieazoley od ustawien uzytkownika 18 (Przycisk AE-L/ AF-L). Szeczność informacja znejdujasie w Instrukcji obstugi aparatu.
Mocowanie pojemnika na baterie
Przed zamocowaniem pojemnika na baterie nalezy upewnic sie, ze aparat jest wyluczony, a blokada elementów sterujacych na pojemniku MB-D80 (rysunek A-12) znajduje sie pozycji L.
1 Zdejmij oslone stykow (rysunek A-①) z povemnika na baterie. Pamiętaj o ponownym załozeniu jej, gdy povemnik MB-D80 jest nieduzywany. Po zdjeciu z povemnika na baterie oslone daneź zamocowej do paska aparatu.
2 Otworz Pokrywe komory baterii w aparacie i wyjmij za podstawy uchwytu aparatu zgodnie z rysunkiem B. Wyjmij akumulator, jezeli znajduje sie on w aparacie, i umieszecPokrywe komory baterii w aparacie w uchwyciePokrywy komory baterii (rysunek C).
Podczas korzystania z mieszka do makro fotografii PB-6 wraz z pojemnikiem MB-D80 wymagany jest piercień pośredni PK-6D i PK-13.
3 Wlóz pajemnik MB-D80 zgodnie z rysunkiem D.
4 Mocno dokrecPokretlo mocujace,OCRacajc je w kierunku wskazanym przye strzaftez napisem LOCK (rysunek E).
Zdejmowanie pojemnika na baterie
Aby zdwć podemnik na baterie MB-D80, wylącz aparat oraz ustaw blokadę elementów sterujuych na podemniku MB-D80 w pozycji L, a nastepnie wykonaj powyȩ opisane czynnosci w odwrotnej kolejnosci.
Pamietaj o wlozeniuPokrywy komory baterii w aparacie do uchwytuPokrywy komory baterii,aby uniknac uszkodzei.
Władanie baterii/akumulatorów
Do pojemnika na baterie MB-D80UNCTA wlozyc jeder lub dwa akumulatory litowo-jonowe EN-EL3e lub szesc baterii typu AA wlozonych do koszyka na baterie MS-D200.
Przed wlozeniem baterii nalezy upewnici sie, ze aparat jest wyłuczony i ze blokada elementów sterujczych na pojemniku MB-D80 znajduje sie w pozycji L.
1 Ustaw zatrzask komory baterii z tyfu pojemnika MB-D80 w pozycji 已 otworz Pokrywekomory baterii (rysunek F).
2 Wlóz baterie.
EN-EL3e: Włoz akumulatory zgodnie z instrukcjami przystawionym na wewétrznej stroniePokrywy komory baterii. Podczas wkladania akumulatora zatrzask baterii przesunie są bok, a po pehnym wlożeniu zaskoczy na亂sce, aby zablokownikakumulator (rysunek G). Jeźeli uzywany jest tylko jeder akumulator,ość go włozyć do dowolnégniazda.
Baterie typu AA: Umieść sześć baterii typu AA w koszyku na baterie MS-D200 zgodnia z ponijszym rysunkiem i wsun koszyk do komory baterii. Podczas wkladania koszyka dwa zatraski baterii (rysunek H-①) przyzesunanie są bok (rysunek H-②), a po pełnym włoieniu zaskoczenia na.), aby zablokować koszyk na baterie.
MS-D200
3 Zamknij i zablokuj Pokrywę komory baterii (rysunek l). Upewnij sie, zePokrywa jest w pelni zamkieta przydrezunięciem zatrzasków.
4Włacz aparat i sprawdź stan baterii na panelu kontrolnym lub w wizjerze. W przypadku uzycia akumulatorów EN-EL3e stan bateriiMZA sprawdźć takze za pomocą opcj Informacja o baterii w menu ustawien aparatu.
Korzystanie z zasilacza
Jezeli do aparatu jest przymocowy pojemnik MB-D80, naleźypamiąta, abyprzęd podlączemien zasilacza wyjć baterie typu AA. Nieprzestręganie tego zalecenia要去 skroci czas dzialania baterii typu AA.
Jezeli jest toMZlwe, nalezy uzywac akumulatorow EN-EL3e. Baterie typu AA maja mnieszja pojemnoŚc, a ich parametry ulegaj znacznemu pogorszeniu w riskich temperaturach.
Podczas korzystania z baterii typu AA nalezy pamietac, ze wzysztkie szesc baterii musi byc tego samego typu.
Uwaga: pojemnik MB-D80UNCTA zako wOzyc do aparatu po wlozeniu akumulatorów lub koszyka na baterie.
Stan baterii
Ponizej przystawiono stan baterii wyświetlany w aparacie:
Akumulatory EN-EL3e
| Panel kontrény | Wizjer | Opis |
| — | Akumulator jest calkowicie naładowany. | |
| — | Akumulator jest czȩciwo roźadowany. | |
| Niski poziom naładowania akumulatora. Przygotuj zapasowy akumulator. | ||
| Akumulator roźadowany. Zablokownik spust migawki. |
Baterie typu AA
| Panel kontrony | Wizjer | Opis |
| — | Baterie są w pełnì naładowane. | |
| — | Niski poziom naładowania baterii. | |
| Przygotuj zapasowe baterie. | ||
| (miga) | (miga) | |
| Baterie są rozcludowyane. | ||
| Zablokownik spust migawki. |
Aby zapewnic prowidlowe wyswietlanie stanu baterii w aparacie podczas korzystania z baterii typu AA, nalezy wybrać odpowiednia opcj ustawenia uzytkownika D80) w menu ustawien W przyciwnym wypadku a zgodnie z oczekiwaniami.
| Typ baterii | Opça |
| Alkaliczna typu AA (LR6) | LR6 (alkaliczne AA) |
| Niklowo-wodorkowa typu AA (HR6) | HR6 (Ni-MH AA) |
| Litowa typu AA (FR6) | FR6 (litowe AA) |
| Niklowo-manganowa typu AA (ZR6) | ZR6 (Ni-Mn AA) |
Wyjmij baterie, jeźeli pojemnik MB-D80 jest nieduzywany.
Informace o baterii
Opcja Informacja o baterii dostepna w menu konfiguraci aparatu – wyświetla i n formaczej o – akumulatorach
EN-EL3e. Szególowe informacja möglichznalecz w instrukcji obsglugi aparatu.
Informacja o baterii są podane oddzielnie dla kazdego gniażda. Opcja Informacja o baterii jest niedostepna podczas korzystania z baterii typu AA.

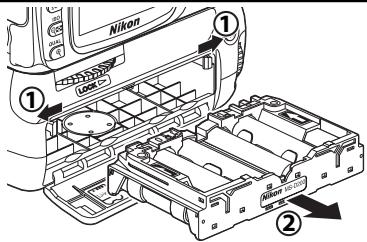

Wyjmowanie baterii/akumulatorów
Uważajć, abyNie upuść akumulatora lub koszyka, wyjmij je zgodnia z poniźyszym rysunkiem.
Baterie typu AA można wyjadź z koszyka MS-D200, korzystajź z otworów znejdujćych są z tymi koszyka. Naleź uwaźć, abyNie upuść baterii podczas wyjmowania ich z koszyka.
Dane techniczne
| Zasilanie | Jeden lub dwa akumulatory litowo-jonowe EN-EL3e;}szesć baterii alkalicznych LR6, niklowo-wodorkowych HR6,litowych FR6 lub niklowo-manganowych ZR6 typu AA |
| Czas dzialania baterii | Około 5000 zdjecć (dwie baterie EN-EL3e), 2500 zdjecć (jedna bateria EN-EL3e) lub 480 zdjecć (baterie alkaliczne).* |
| Temperatura pracy | 0–+40°C |
| Wymiary | Około 138 (szer.) × 73,5 (gł.) × 110 (wys.) mm |
| Masa | Około 230 g bez baterii |
- Pomiaru dokonano w temperaturze pokojowej (20°C) z wykorzystaniem objiekwyu Zoom Nikkor AF-S DX 18-135 mm f/3,5-5,6G IF ED w nastepujacych standardowych warunkach testowych firmy Nikon: tryb zdjeć serynchy; ciagly autofokus; jakość zdjeć JPEG Basic; rozmiar zdjeć Medium; czas otwarcia migawki½s; przy kazdym zdjeciem spust migawki nacińskiety do polowy przy trzy sekundy i odleglość ustawiania ostrosci zmieniana trzykrotnie od nięskończoność do wartośćminimalnej; po szȩcie użdięciach monitor wączenia na pięć sekund, a sąbastnia wyłoczamy; powtorzenia cyklu po automatycznym wymićzeniu migaru swiatka.
Dane techniczne i wzornictwo moga ulec zmianie bez powiadomienia.
